Iar新建工程配置使用教程

wangxl@20180809

• 新建工程

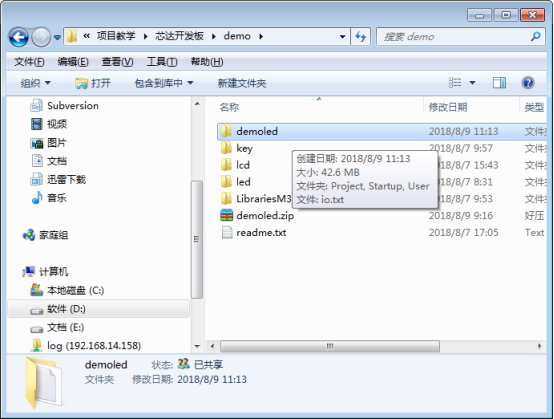

1. 打开demo目录，重新复制led目录并改成自己的工程名，如:demoled;（本模板适合stm32f10X的芯片使用)

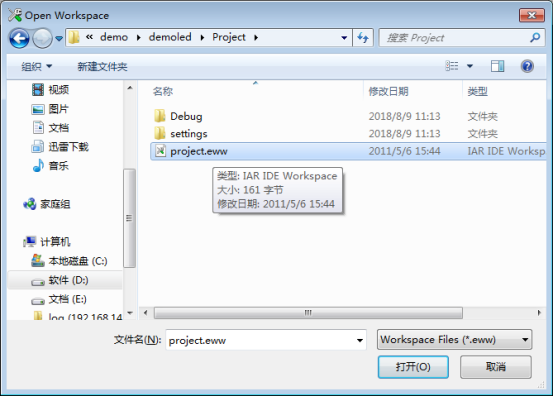

1. 运行iar软件，进入demoled\Project目录选project.eww进行打开;





• 工程配置

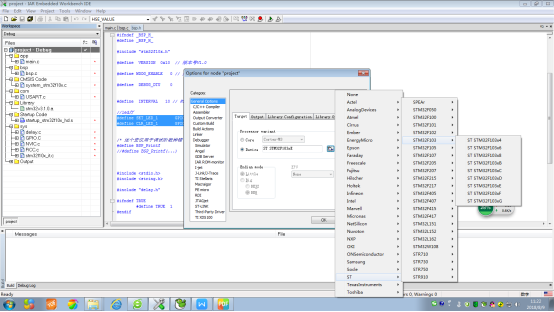

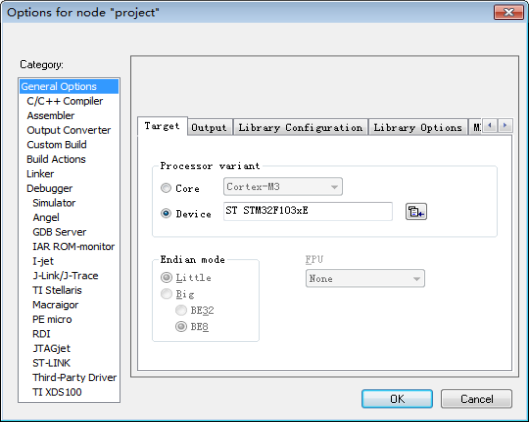

1. 修改芯片型号，选择主菜单 Project > Options，在打开的 Options 窗口左边的 Category 中选择 General Options。然后在右边的Device旁边按钮点击，选型自己的芯片型号，

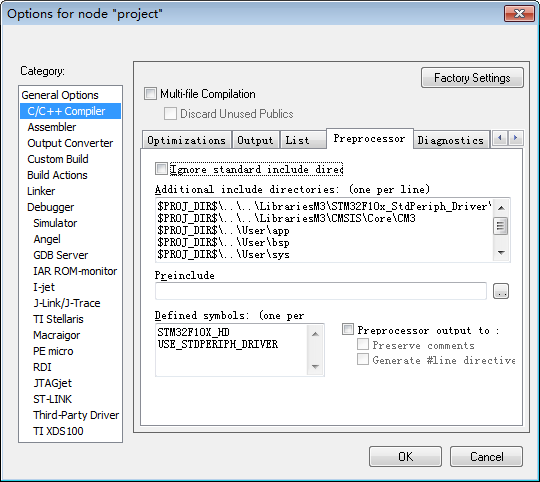

1. 修改预处理定义符及头路径

在 Options 窗口的 Category 中选择 C/C++ Compiler，Preprocessor 页面中,根据芯片的闪存存储器容量修改定义符一般有（STM32F10X_HD、STM32F10X_MD、STM32F10X_LD）

STM32F10X_LD 对应于小容量的（16K至32K字）；

STM32F10X_MD 对应于中等容量的（64K至128K）；

STM32F10X_HD 对应于大容量的(256K至512K)；

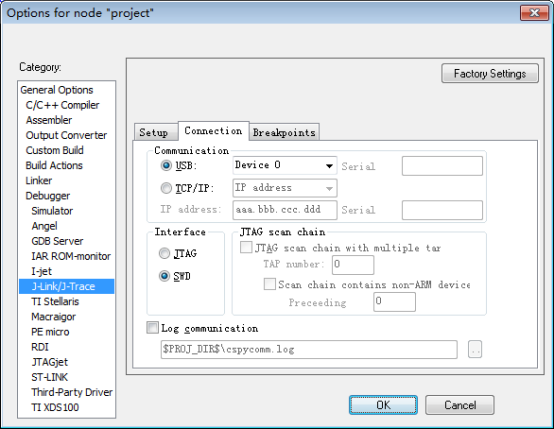

3、j-link配置

在 Options 窗口的 Category 中选择Debug下面的J-Link/J-Trace，Connction 页面中,进行模式修改;





• 工程文件修改

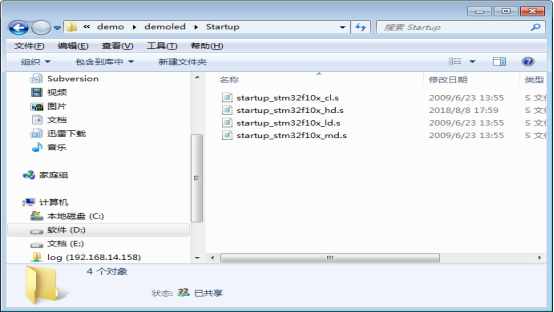

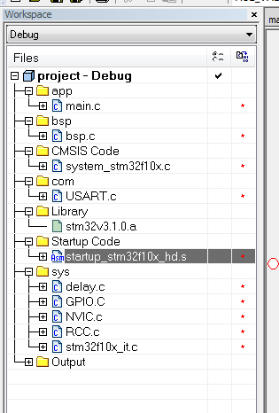

1. 根据芯片的闪存存储器容量修改替换startup_stm32f10x_hd.s文件，该文件放在demoled/Startup目录下;
2.

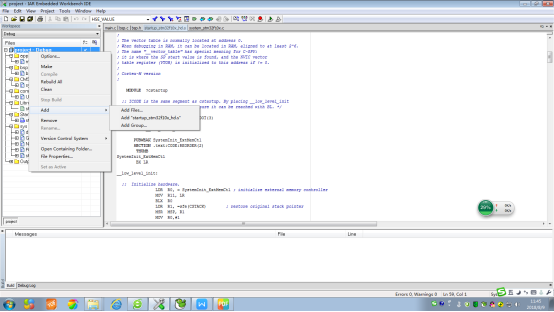

1. 新增文件或组

右键工程进行组别的添加，或在组别上右键添加新的文件;







四、编译下载

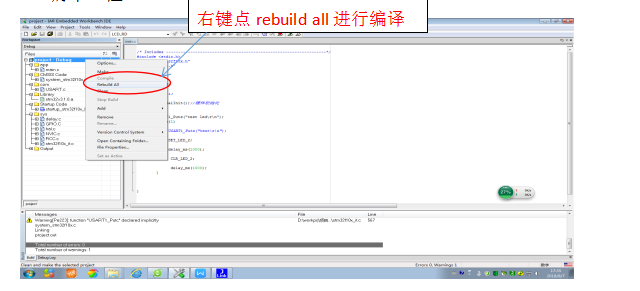

1、编译工程





编译通过提示：Total number of errors: 0

2、下载工程



需要配合j-link烧写器一起使用，默认是j-link swd模式;如果JTAG模式，需要进行以下配置;
