有些同学对处理大图还是不太明白，这里再仔细写一个例子，希望能有所帮助。

基本情况：

1、使用高德地图；

2、朋友使用12级地图截屏做底图，制作的源图为17级，分辨率为40960*40960；



由于我的电脑配置很低，ps根本不能处理大图。我用ps把图片尺寸调到10240*10240，这样就生成了15级的源图。下面详细介绍怎样对Photoshop分割后的图片，再用切图工具进行切图。

其实基本的操作就是前面介绍的顺序法操作，不同点和难点是确定分割后每个图片分别对应的左上角坐标。

实际操作中，基本上分2种情况：

第一种情况，沿着当前级别底图上显示的部分线用Photoshop进行分割。

第二种情况，沿着在当前级别底图上没有显示，但是在更高级别底图上存在的线，用Photoshop进行分割。

1、先说第一种情况，沿着当前级别底图上已有的部分线用Photoshop进行分割。

1.1 截屏制作底图：

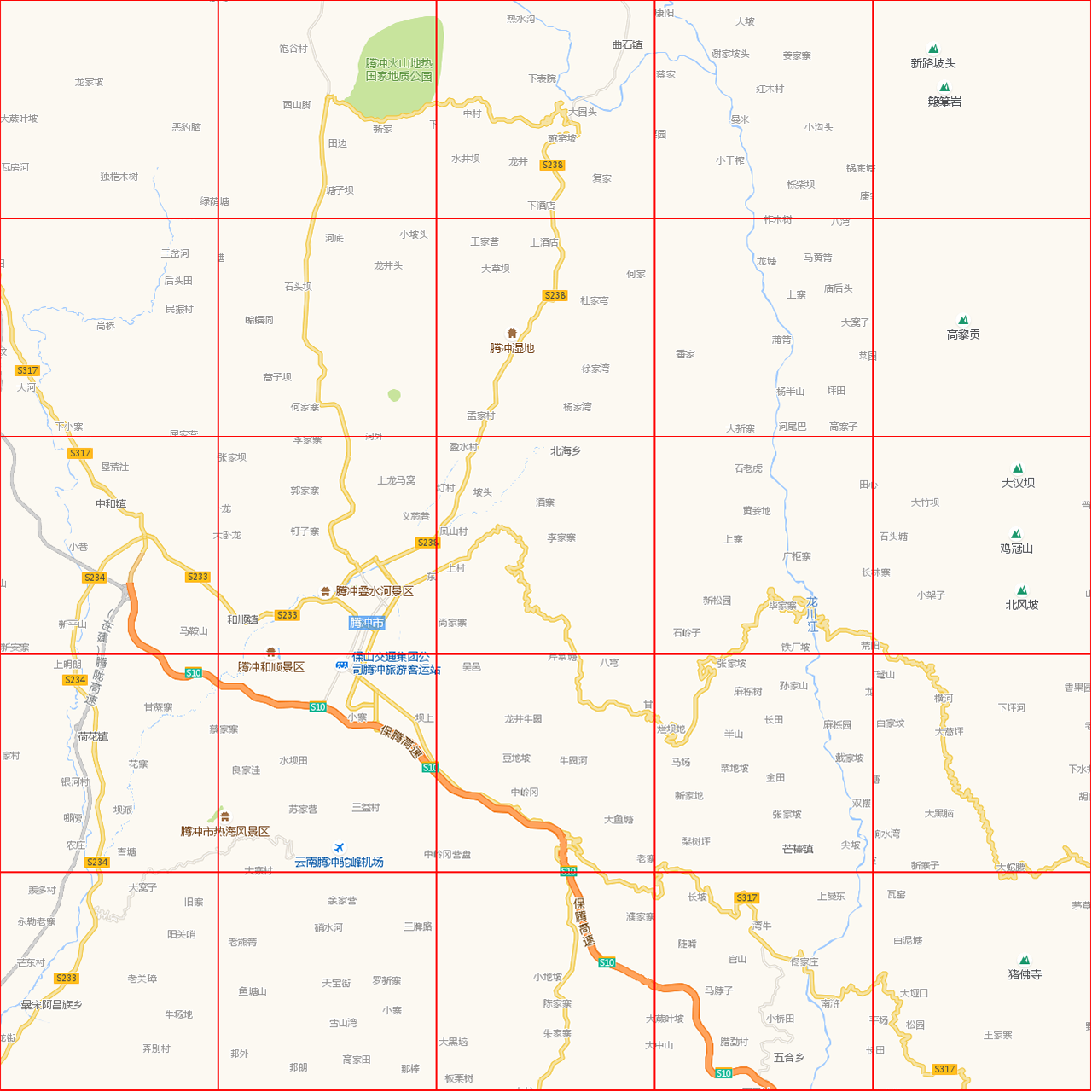

在12级截屏生成底图。可以看到这图大小宽高都是256*5=1280。



1.2 制作源图：

因为我的电脑配置很低，最高只能制作15级源图，可以算出，15级源图宽高都是：1280*2^(15-12)=10240。

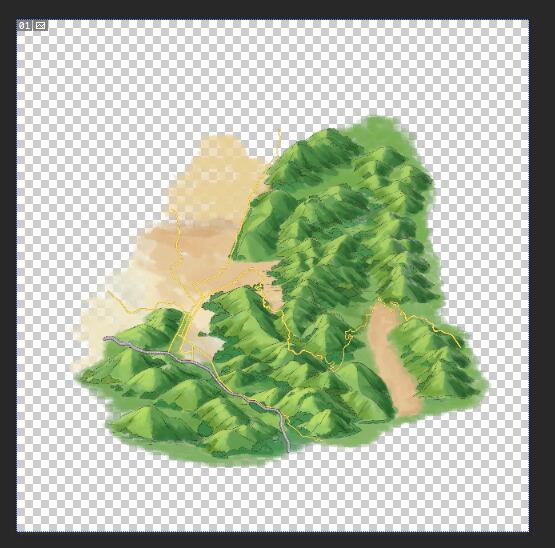

1.3 在Photoshop中分割图片：

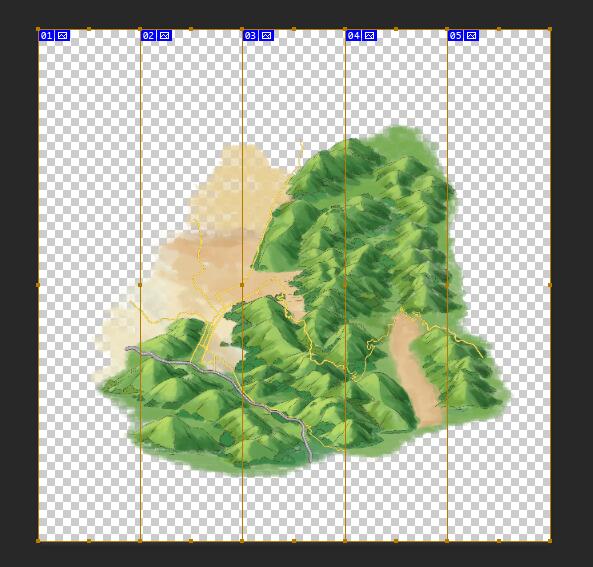

用切片工具，垂直平均划分为5个切片。重要：切片宽度，要256*2^n倍。这个例子中，源图宽度为10240，平均分为5个切片，每个切片宽度为2048，256*2^3=2048。如果源图宽度不合适，平均分割就不对了。在以前说过，顺序法源图宽度不一定是256的2^n倍，所以一定不能机械照搬。

用其他划分方法应该也可以，比如垂直方向分为5个，甚至划分为水平3个、垂直3个。但是我感觉用上面这种划分方法，后面比较容易操作，相对来说不易出错。

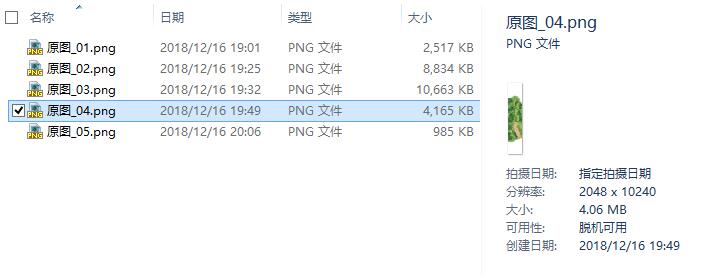

把上面的5个切片保存为png图片：

1.4 选坐标、切图：

写到这里，才发现这次选的是最简单的一种类型。

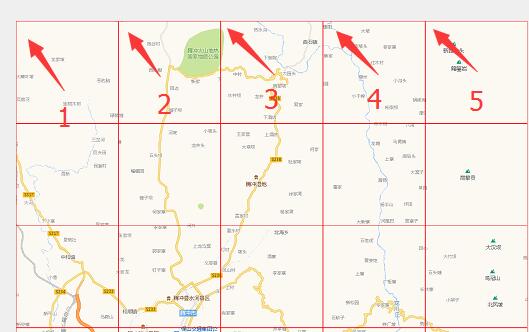

因为上面的五个图片，左上角坐标分别对应12级切图已经显示出来的5个十字。

实际操作中，经常会遇到，我们需要的坐标（就是箭头所指的十字），并不在底图中显示。后面再说。

这五个图，分别选择上面这5个对应坐标点（点击方法，前面顺序法切图中说了，不能自作主张乱点击，尤其不能对准十字点击），分别顺序切图，就能在12级以上的地图中正确显示。如果没有选择这几个坐标，就会出现跳图。

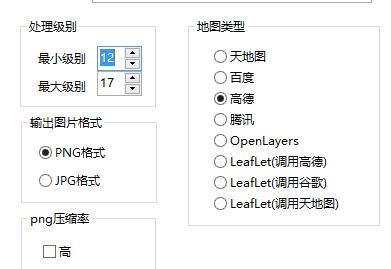

用这方法，12级到15级，都能准确无误匹配到地图。如果不在乎图片质量，那么16级及以上也可以直接生成，也是可以准确匹配到地图的。

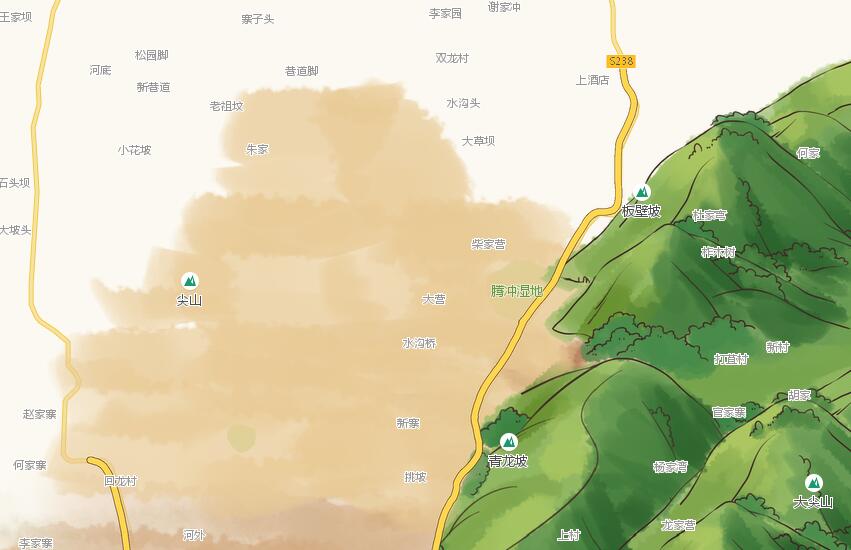

12级：

13级：

14级：

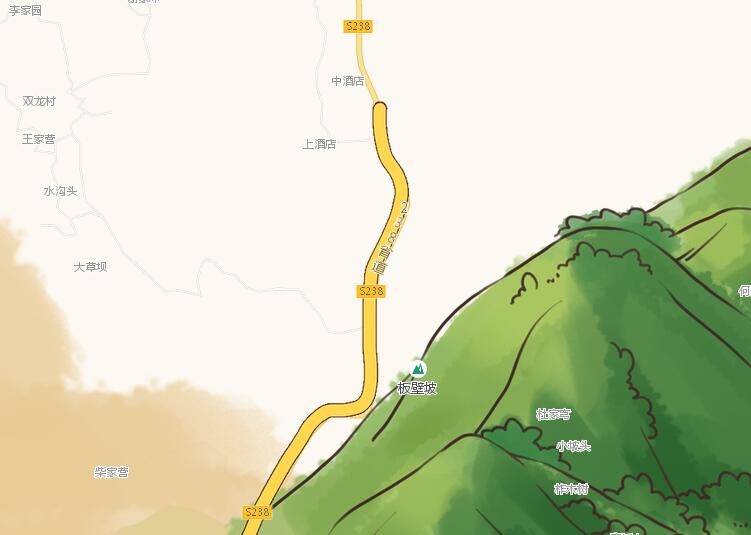

15级：

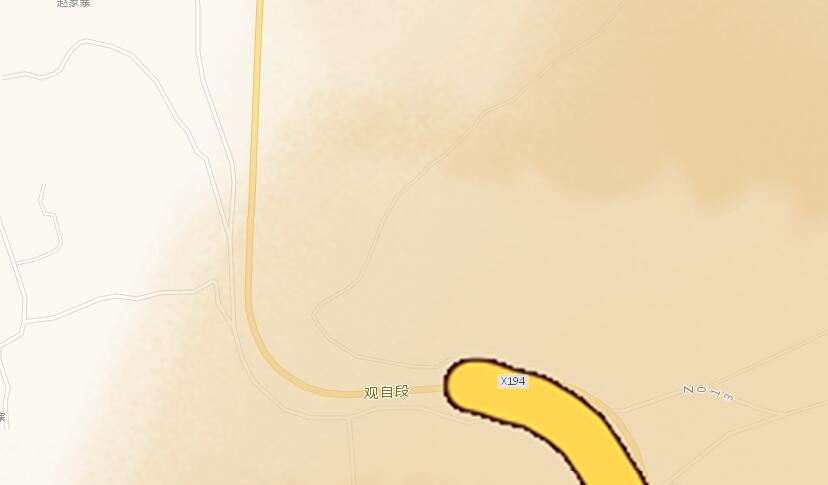

16级：

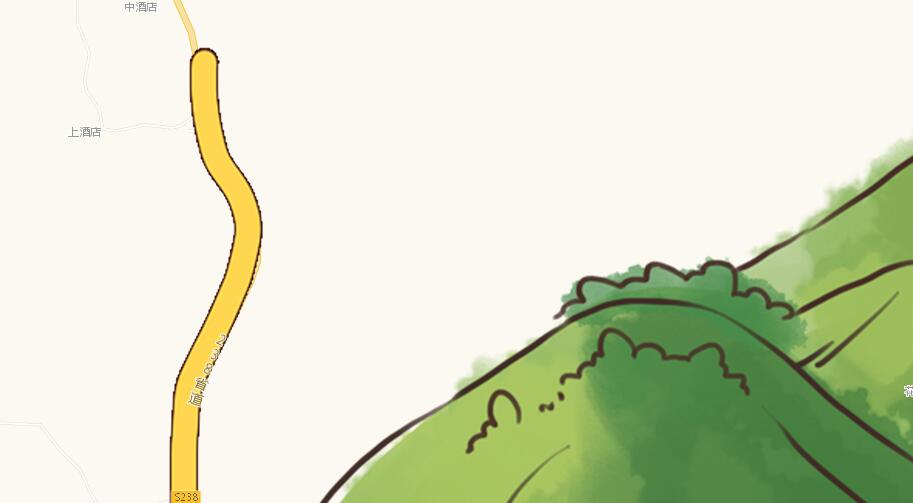

17级：

源图是15级，到17级的时候，放大了4倍，图片质量已经不好了。



2. 第二种情况，沿着在当前级别底图上没有显示，但是在更高级别底图上存在的线，用Photoshop进行分割。

待续。。。
