NR/5G - DRX

article/2025/9/12 14:42:38

DRX， Discontinuous reception，非连续接收主要是节省终端的功耗，通俗点，就是节省电量，让手机待机时间更长。

对于广义上的DRX的理解，可以分为RRC_IDLE/RRC_INACTIVE状态和RRC_CONNECTED状态的DRX。

一 RRC_IDLE/RRC_INACTIVE

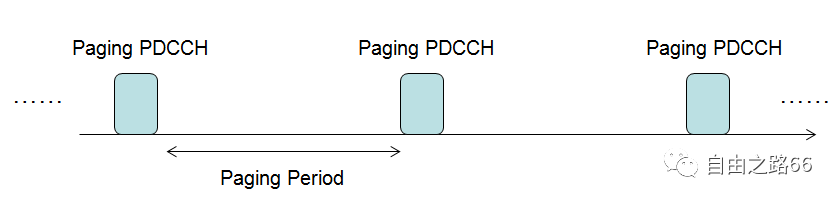

在前面的文章NR - Paging协议学习中介绍过，此处的非连接接收是指终端是周期性地在某些特定位置接收Paging，以此来达到省电的目的。

二 RRC_CONNECTED

在RRC_CONNECTED状态下，则需要通过DRX配置以及终端获得的上下行调度，确定是否要接收PDCCH，在具体的实现是是通过一系列Timer来控制。

DRX的配置如下，不同项上其基本单位可能不同，有以符号、Slot、毫秒、1/32 ms等为基本单位。

对于下行，DRX决定的是否接收PDCCH，该PDCCH是指C-RNTI/MCS-RNTI/CS-RNTI/INT-RNTI/SFI-RNTI/SP-CSI-RNTI/TPC-PUCCH-RNTI/TPC-PUSCH-RNTI/TPC-SRS-RNTI。对于需要接收PDCCH的时间点，称之为Active Time。

首先，介绍Active Time的几种情况。

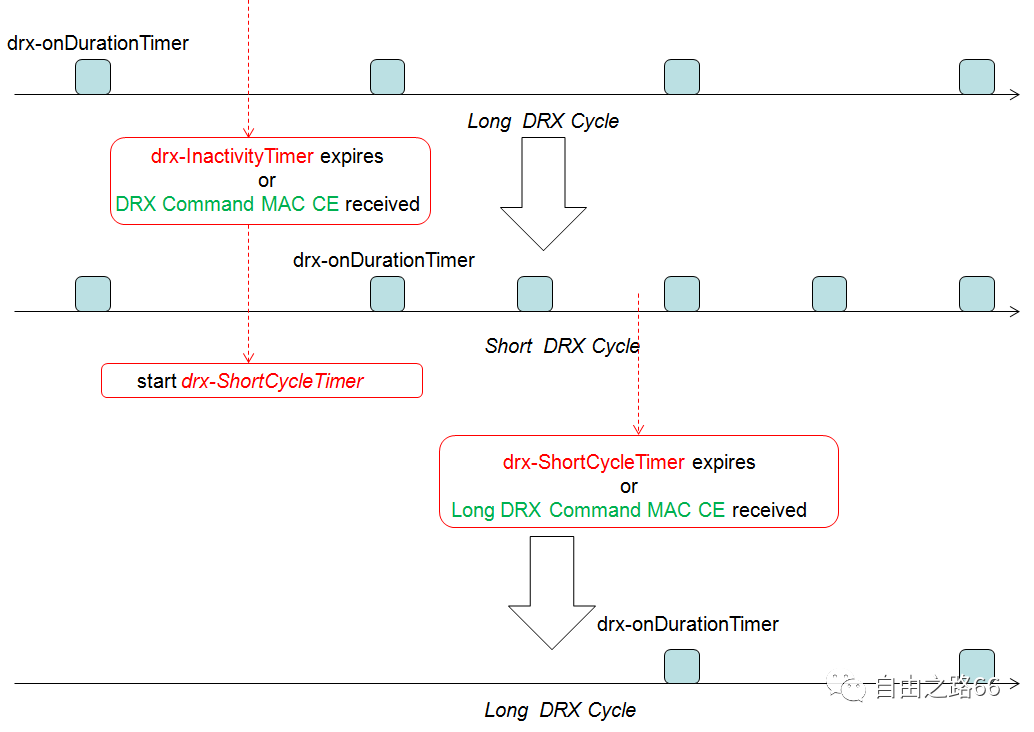

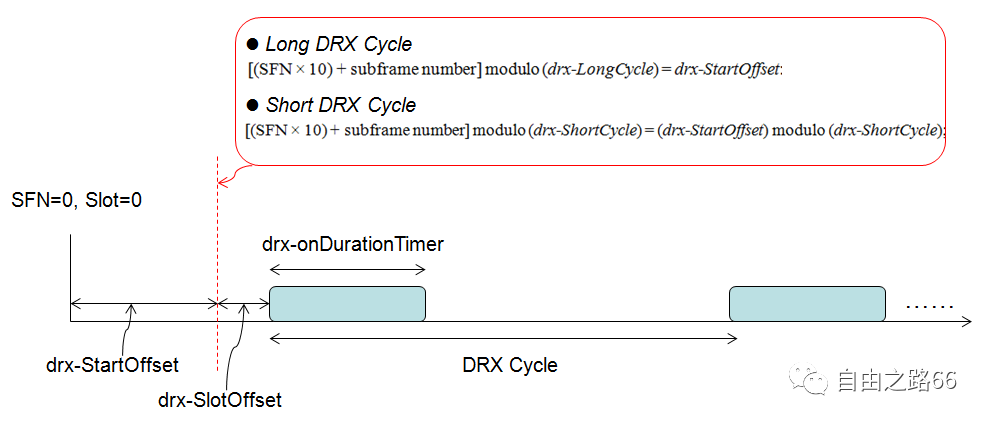

第一，对于drx-OnDurationTimer在运行的时候，为Active Time，该Timer是周期性地运行的。Long DRX Cycle是必须配置，Short DRX Cycle是可选配置。

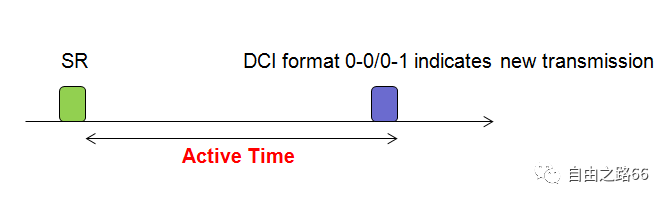

第二，对于SR发送之后，在接收到上行新数据调度之前SR都处于Pending状态，这段期间也属于Active Time。

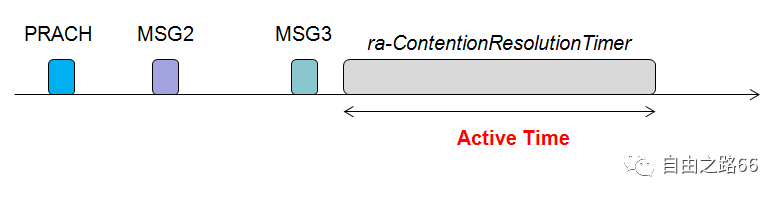

第三，在随机接入过程中，如果在ra-ContentionResolutionTimer 运行的时候，属于Active Time。

第四，在非竞争性随机接入过程中，在随机接入成功之后，在接收到C-RNTI PDCCH新数据调度之前，属于Active Time。

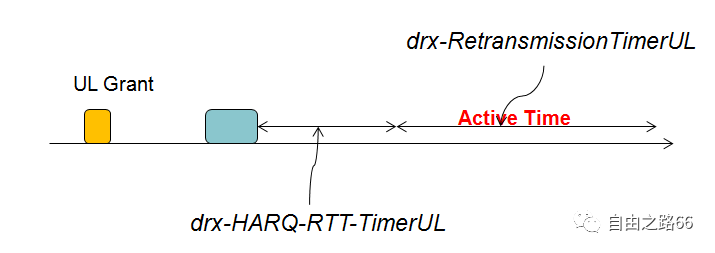

第五， drx-InactivityTimer和drx-RetransmissionTimerDL/drx-RetransmissionUL在运行的时候处于Active Time。

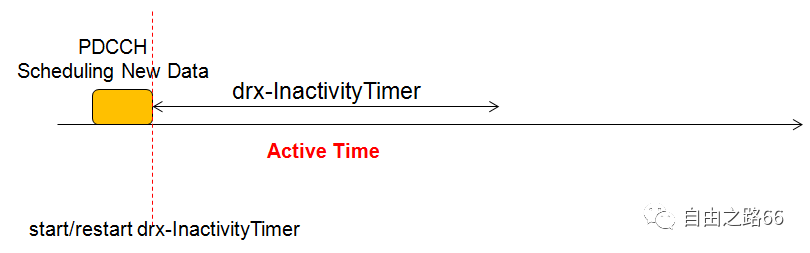

drx-InactivityTimer在接收到PDCCH且指示为新数据窗数的时候开启，需要注意的是，这里对于Configured Grant调度，不会开启这个Timer。

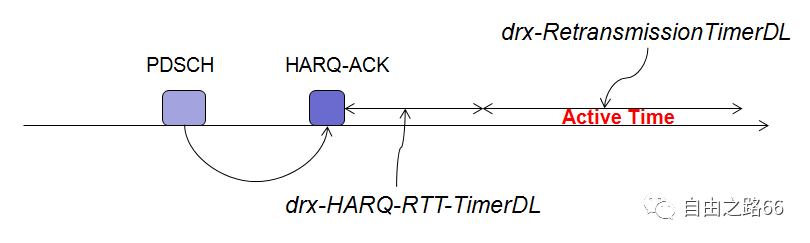

drx-RetransmissionTimerDL是在drx-HARQ-RTT-TimerDL超时且PDSCH译码错误的时候开启的，drx-HARQ-RTT-TimerDL是PDSCH HARQ-ACK反馈发送完成的最后一个符号之后开启的，每个下行进程分别对应一个drx-HARQ-RTT-TimerDL/drx-HARQ-RTT-TimerDL。

drx-HARQ-RTT-TimerDL的物理含义可以理解为该下行进程的重传调度要在该Timer值之后才会调度，调度窗口在drx-RetransmissionTimerDL之内。
