重磅干货，第一时间送达对于移动机器人，定位技术是保证移动机器人轨迹/运动作业的前提技术，特别是跟踪作业的基础。
与自动驾驶车辆定位不同，小型移动机器人更需要的是定位精度。根据作业环境，小型移动机器人定位技术可以视为室内定位系统（Indoor Location System, ILS）。小型移动机器人定位技术不同于机械加工领域的定位技术，从关键词上可以明显区别“Location/Localization”与“Position/Positioning”。Localization 指的是机器人在作业空间内的自身的位置关系问题，position 是会指向更精密的点问题。
本文的主要内容包括：室内定位测量原理（物理属性）[1]，室内定位技术，定位模型方法，定位算法，定位系统评价因子，基于惯导的定位系统，基于无线电网络的定位技术，集群定位算法。

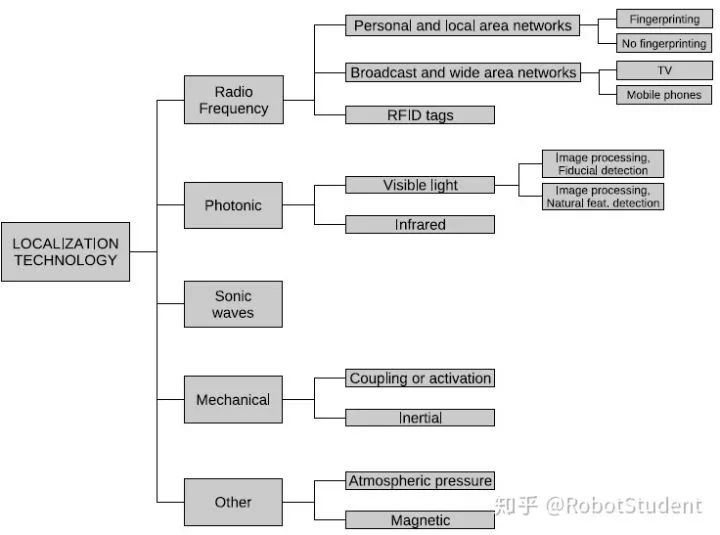

室内定位测量原理
无线电频谱与电磁波
（1）个人或区域互联网，包括IEEE 802.11, Ultra-Wideband (UWB)，ZigBee, 或者 Bluetooth。
采指纹基定位方法
邻近技术
贝叶斯统计匹配
极大似然估计
关联判决（Correlation discriminant kernel selection）
神经网络
非采指纹基定位方法
几何学
（2）区域广播网络，包括定位目的的网络，例如GPS/GNSS，以及具有定位功能多的网络，例如智能手机网络、电视广播信号。
电视信号
胞元网络（智能手机）
移动相机系统
固定相机系统
（2）图像分析与特征点标记（二维码定位）
此外，还有声波、机械能（惯性/接触）、地球磁场、大气压。

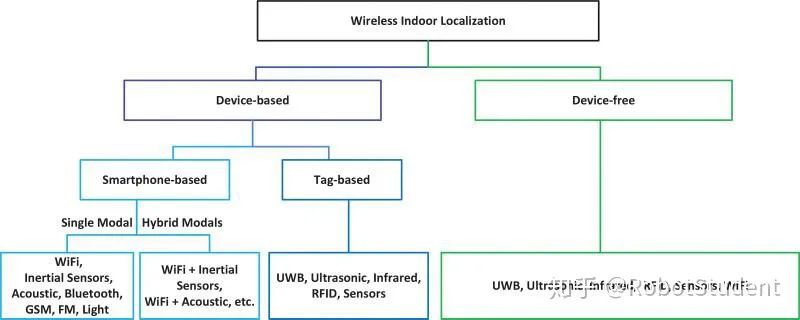

无线电室内定位系统分类[2]
室内定位技术

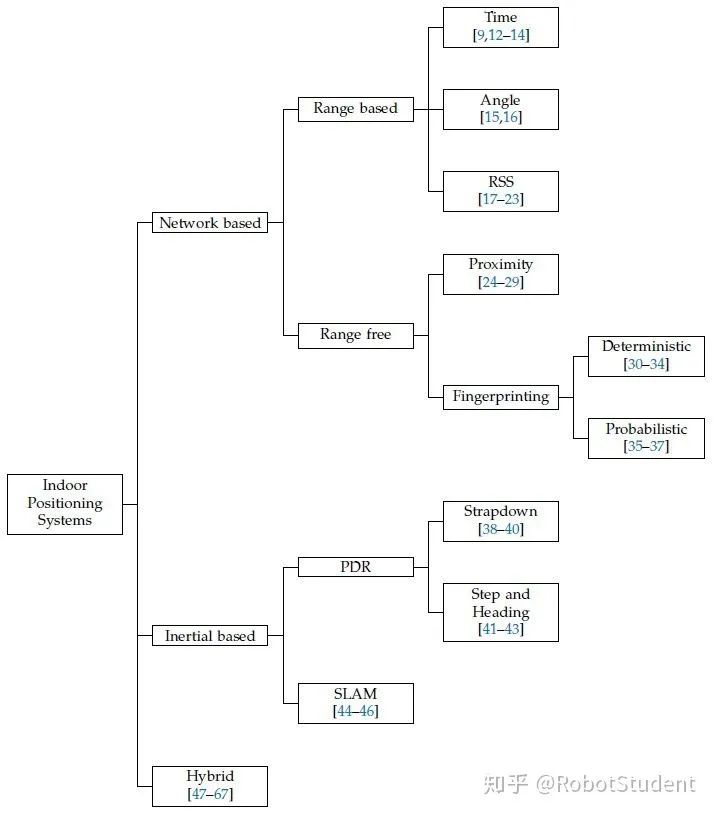

室内定位服务系统Indoor Location Based Services (ILBS)可以简单地分为三类[3]：
1、网络系统：基于无线网络
2、惯性系统：机载惯导系统预估定位
3、混合系统：融合无线网络与惯性系统的混合系统
-
RSS-IMU 混合系统
基于地图的混合系统
基于智能手机的混合系统
室内定位模拟方法分类
1、angle of arrival(AoA) 技术：根据到达信号角度
2、time of arrival(ToA) 技术：根据到达信号时间（类似雷达测距）
3、fingerprinting 技术，即特征技术
室内定位模拟算法
1、三角定位（Triangulation），需要借助固定基站或者已知基站位置信息，GPS等无线网络定位法。
2、邻近（Proximity）， 使用具有有限的感知范围和分析能力的传感器，RFID。
3、场景分析（Scene analysis），利用场景画面中的特征完成定位分析，点云和3D重构技术，机器视觉。
4、航位推算（Dead reckoning），基于先验信息推算出运动轨迹，惯导、捷联惯导。
定位算法

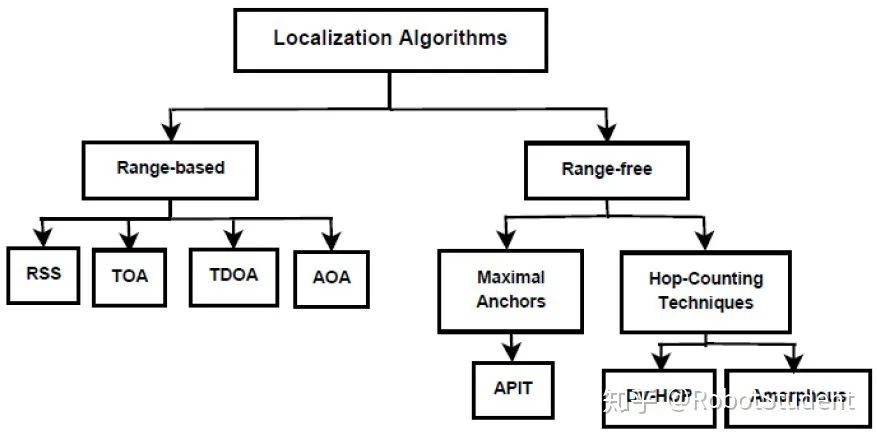

按照文献[5]，基于静态传感器节点的定位技术广泛应用于移动机器人跟踪功能，定位算法可总结为：
1、范围基定位（Range-based localization）
time-of-arrival (TOA) – based 定位. 联合最小二乘估计 the Least-Square Estimate
time-difference-of-arrival (TDOA) – based 定位. 协同定位
Angle-of-arrival (AOA) – based 定位.
received signal strength (RSS) – based 定位，联合最大似然估计Maximum likelihood estimate
MDS Based 定位，联合奇异值分解 Singular Value Decomposition (SVD)
Channel Impulse Response Based fingerprinting 定位
2、无范围基定位（Range-free localization）
Approximate Point in Triangle Test (APIT)
Centroid-based 定位
Monte-Carlo 定位
DV-Hop based 定位
Closer point based 定位
Based Coordinates (ABC) localization method
定位计算补偿方法Implementation methods
1、机器学习方法 Machine Learning Based Methods：
least square support vector machine and Gaussian processes ,Semi-supervised Laplacian regularized least squares method and HMM based RSS-EKF (Extended Kalman Filter) method using RSS
2、集中和分布式方法Centralized and Distributed Methods
3、多传感器数据融合方法Multi-Sensor Data Fusion Methods
4、采指纹方法Fingerprinting Based Methods
跟踪算法分类（Broad classification of tracking methods）：
1、聚类跟踪算法 Cluster-based tracking methods, dynamic clustering algorithm for target tracking
2、预测跟踪算法 Prediction-based tracking methods
3、树基跟踪算法 Tree-based tracking methods
4、主动跟踪算法 Activation-based tracking method
5、Mobicast基跟踪算法 Mobicast-based tracking method
室内定位方法评价
1、精度与误差
2、环境适应性。场景对定位系统测量精度影响，一个高性能框架能够避免对重复定位差异
3、消耗：带宽、寿命、能耗、权重与额外设备
4、基站数量
基于惯导的定位系统
惯性导航与定位技术可以分为两类：
捷联惯导系统Strapdown systems: 采用两次积分预测运动
步进与航向系统Step and Heading Systems (SHS): 通过表示步进长度与航向的惯性定位向量预测位置

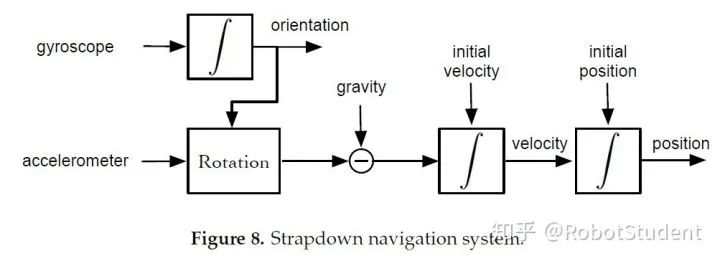

参考下图，惯导定位系统通过二次积分获得定位信息[6]

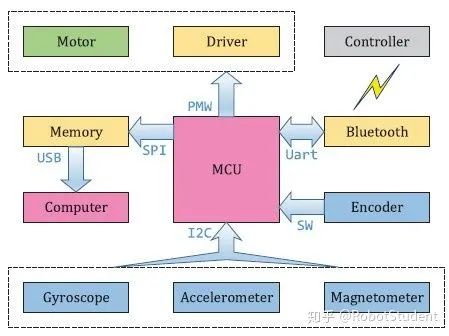

一个经典的具有定位功能的移动机器人控制系统架构如下图所示，该系统通过无线电、里程计以及惯性测量单元实现自定位功能[7]。

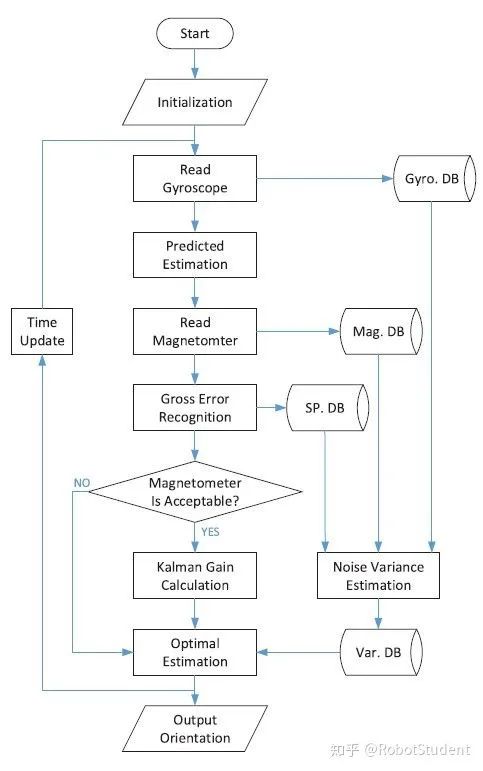

微型惯性测量单元，包括陀螺仪、加速度计、磁偏角计、温度和气压等功能，通过物理模型和误差模型推算。
扩展卡尔曼滤波算法EKF与粒子滤波器是移动机器人群体定位中最为广泛，尤其在RoboCup等机器人大赛[7]。
基于无线电定位系统

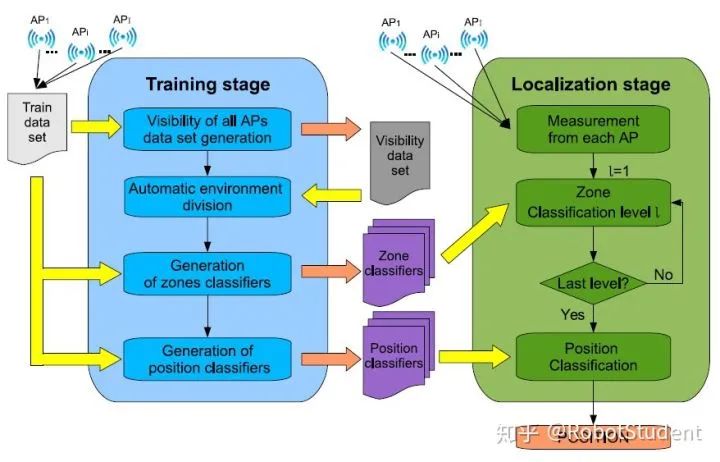

最流行的室内无线电点位技术方法为RSSI定位算法，是采用AP终端设备组件的网络，通过检测信号功率推算距离，再利用定位模型获取定位信息，最常见的终端是ZigBee。
参考[8]

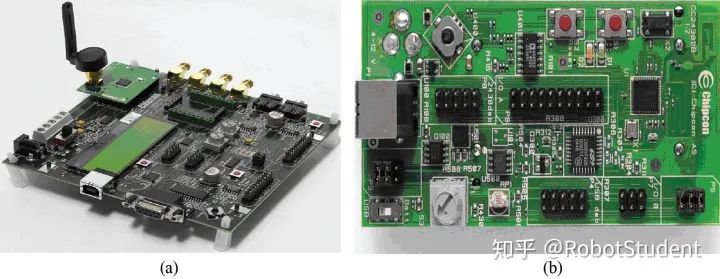

基于ZigBee组件的微型定位系统
集群定位系统
参考文献[9][10]，集群类机器人定位技术，不仅可以依靠静态基站进行定位，还可以利用机器人之间无线电终端辅助其它终端进行定位。

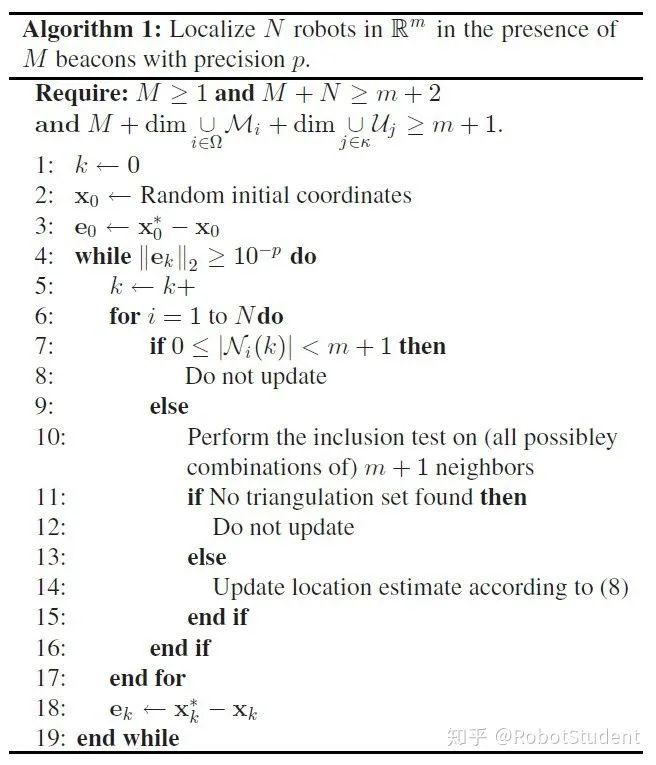

算法1 [9]
因为集群定位存在很大的噪声干扰，因此需要对采集到的信息进行去噪处理，或者提高系统抗干扰能力，采用统计算法提高定位系统精度。如在文献[10]，采用了卡尔曼滤波器对定位优化。

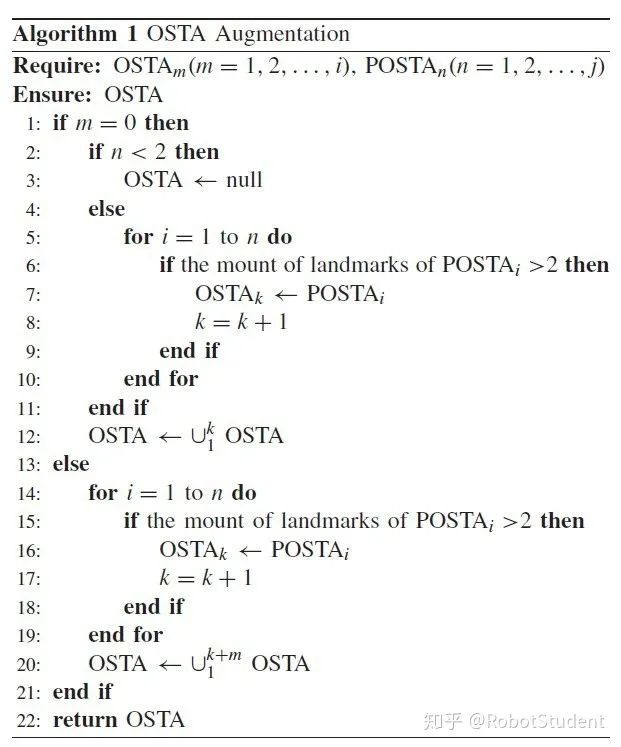

文献[10]-算法1

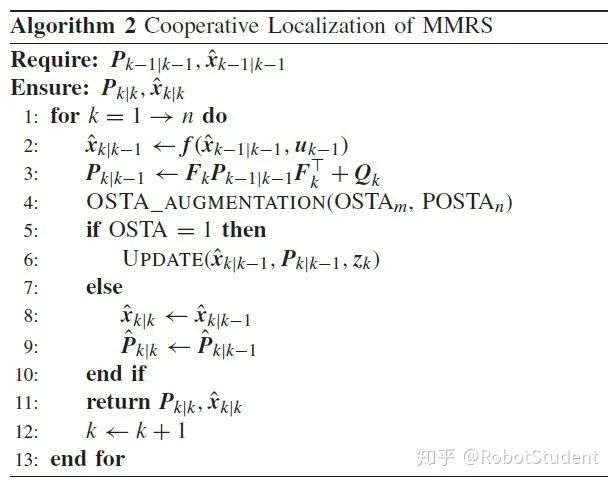

文献[10]-算法2

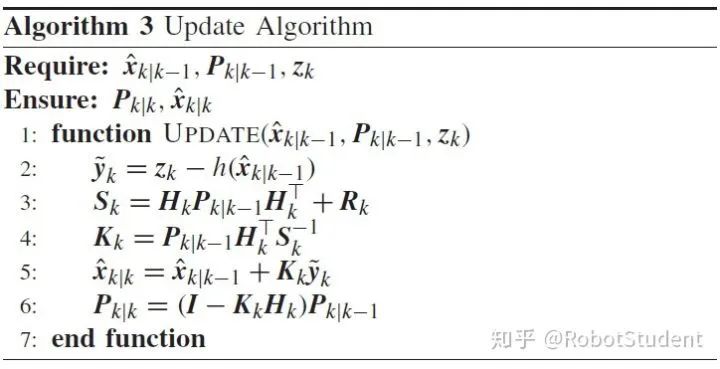

文献[10]-算法3
