一根网线同时走宽带和iptv(单线复用)

起因

因为装修的时候考虑的不够周全，导致入户弱电箱到客厅的电视之间只有一根网线，书房的PC的网线也是直接通到弱电箱。

而现在要实现这几个目标：

1. 路由器放在客厅电视柜（保证最大覆盖面积）
2. 同时上网同时看iptv电视
3. 书房的PC（NAS）与客厅的路由器之间有1000m网线速度

现在的拓扑结构只满足了第一条：

• 第二条看似满足了，但是有缺陷（上网的带宽只有100m）
• 第三条，也只有100m的网线速度。

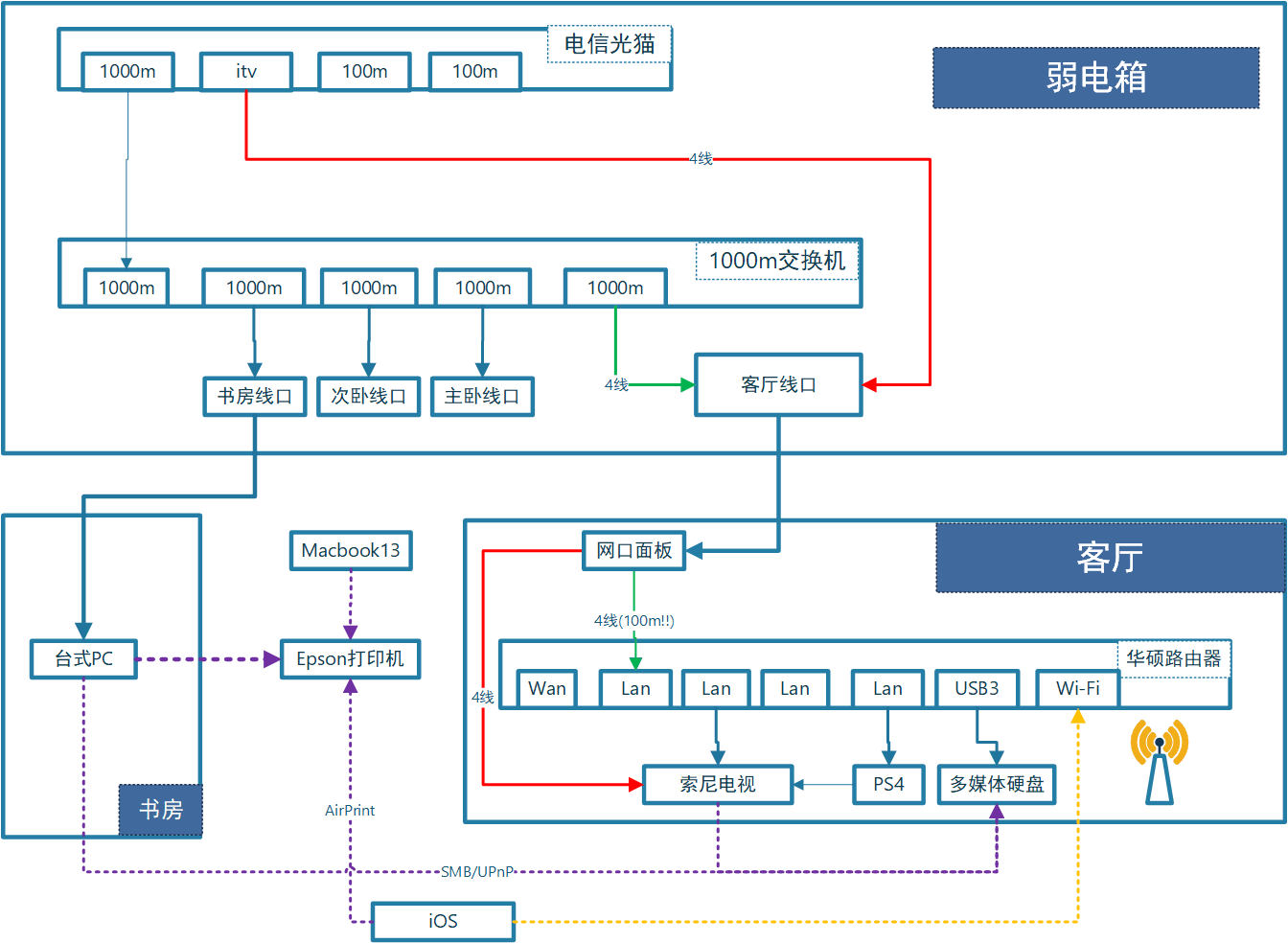

根源就在于装电信宽带的时候，安装人员为了满足第二条，把1000m的8芯网线拆成了两股4芯网线，一股连宽带，一股连iptv。拓扑图如下：

这样就导致宽带那根4芯网线实际是只有100m的带宽，产生的问题就是：

• 如果我用200m的宽带，也只能实际跑在100m的速度。
• 从书房的PC访问路由器之间也是只有100m的速度，局域网拷贝速度只有 10MB/s。

解决方案

最简单直接快速的方案当然是：

• 再从管子里穿一根1000m网线，然而实际操作了一下，并不可行，而且还有把现有网线也弄坏的可能
• 走明线，实在太丑，接受不了。
• 用电力猫，感觉一是不稳定，二是担心辐射太大。

搜了很多资料，发现可以让一根网线同时走宽带和iptv，且保持1000m速度，即单线复用。
这样可以既不把8芯网线拆成4股，也可以保证1000m的LAN和WAN的速度。但要求是需要路由/交换设备支持vlan(802.1Q)协议。

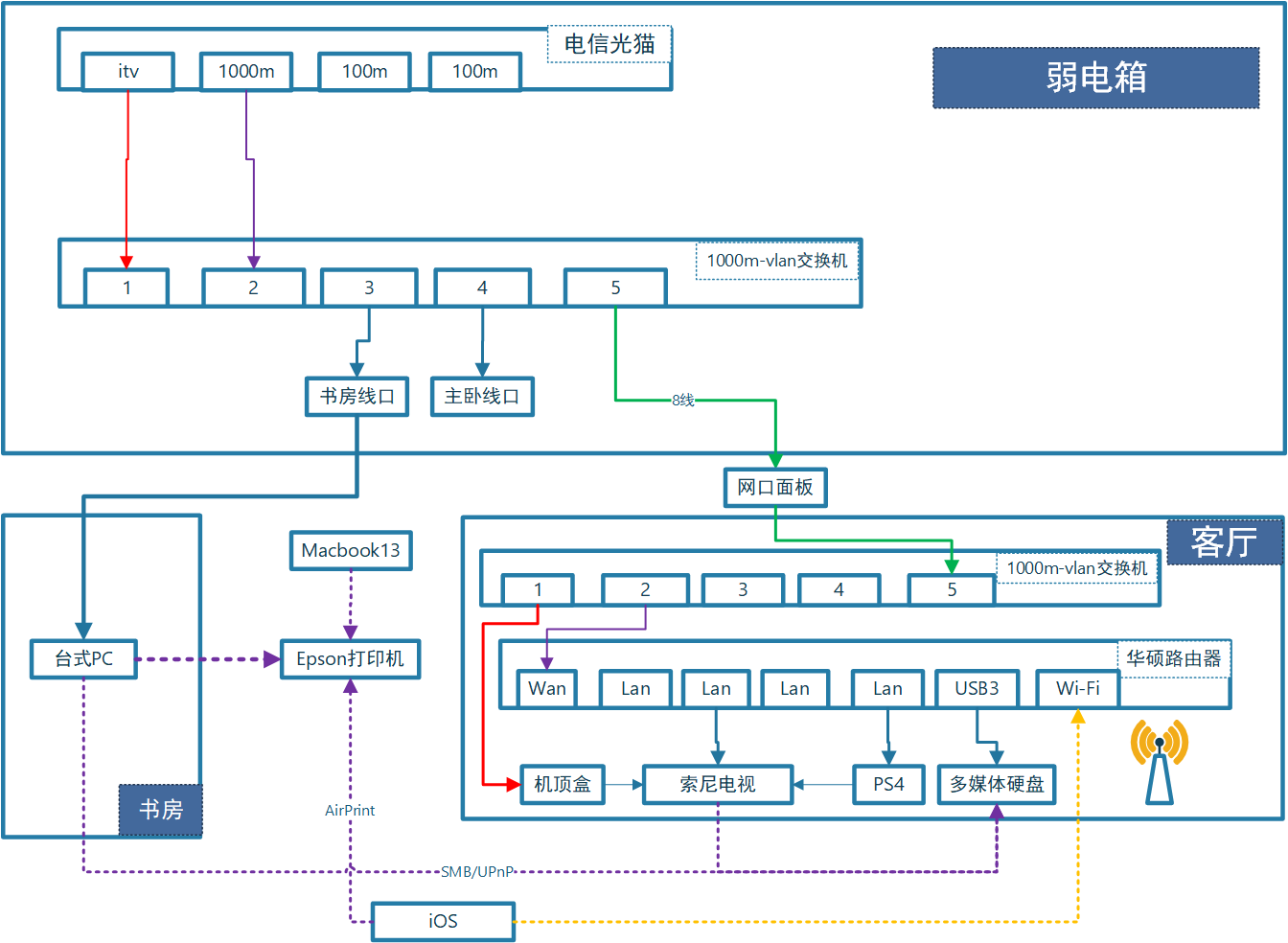

网上很多人用的是netgear的GS105E(jd价265元)，为了节约成本，买了两台支持vlan(802.1Q)协议的最便宜的水星SG105pro（jd价99元）。使网络拓扑结构变成了下面这样：

改造的要点是：

• 在那一根1000m网线的网边加两个vlan交换
• itv与宽带线不再把8芯分4股，而是直接用两根线相连
• 为了简化配置，两个交换机的连法都相同，即
  • 1口都连itv
  • 2号口都连宽带线
  • 5号口都连传输线

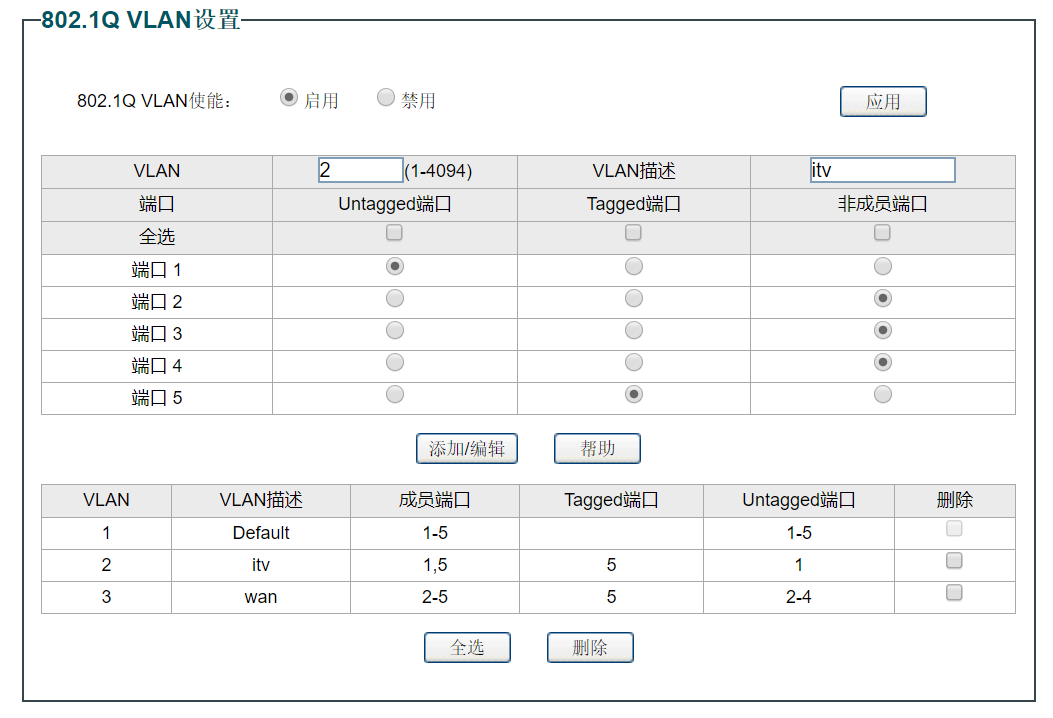

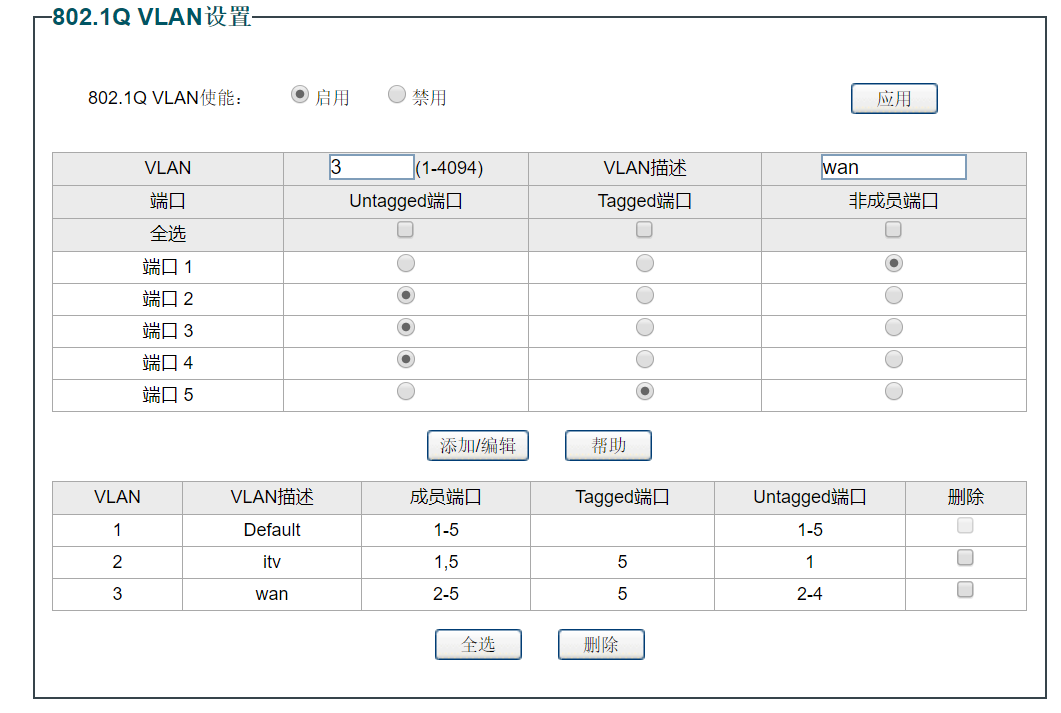

然后在交换机上的设置如图：



配置说明：

• vlan 1 是交换机自带的，不做任何处理。
• 我新建了两个vlan，分别用于iptv和宽带
  • vlan1，1口接itv，5口是外接线，所以1u, 5t
  • vlan2, 2，3，4口全用于互联网，也是把5口作为外接线，所以2u, 3u, 4u, 5t

所以vlan的pvid是这样：

• 1口 2
• 2，3，4口3
• 5口 1

另外要注意：

• 要启用vlan交换机的IGMP(据说有的人因为关了这个导致iptv卡顿)
• 也许还要禁用端口vlan（当以上配置都不生效时可以试试）
• 水星交换机的默认ip是192.168.0.1，有可能与现有网段不符合，需要用网线物理连接并且手动设置计算机的ip（与交换机一个网段，比如192.168.0.10），再把交换机的固定默认ip设置成现有网段的ip(比如192.168.1.100，大多数人比较常用的子网段ip)，再进行配置。

连接配置都完成后，这样宽带到路由器就不再是100M的限制了，而局域网内的互访也不再是100M了。

总结

因为其实是3个线路同时在用一根1000M网线

1. iptv，大概占用50m
2. 100m宽带，大概占用100m
3. 局域网，使用剩下的带宽，大概850m，这样拷贝文件的理论速度在85MB/s

经测试，即使从局域网中拷贝文件，比如从PC往路由器下的其他设备拷贝文件，也没有影响宽带和iptv的正常运行，此方案除了花掉200块钱，基本上可以说是完美的了。
