主流分布式存储技术的对比分析与应用
随着数字化转型的深入，海量数据对存储提出了新的要求。传统存储虽然有技术成熟、性能良好、可用性高等优点，但面对海量数据，其缺点也越来越明显：如扩展性差、成本高等。为了克服上述缺点，满足海量数据的存储需求，市场上出现了分布式存储技术。
分布式存储系统，通常包括主控服务器、存储服务器，以及多个客户端组成。其本质是将大量的文件，均匀分布到多个存储服务器上。
当前，分布式存储有多种实现技术，如HDFS、Ceph、GFS、Switf等。在实际工作中，为了更好地引入分布式存储技术，我们需了解各种分布式存储技术的特点，以及各种技术的适用场景。
本文拟通过对Ceph、HDFS、Swift、GFS、Luster等几种主流的分布式存储技术实现原理的阐述，并总结其各自的特点和合适的使用场景，以帮助架构师在进行存储架构规划时，选择合适的存储技术。
关键词：传统存储技术 分布式存储技术 块存储 文件存储 对象存储 Ceph GFS HDFS Swift Luster
存储根据其类型，可分为块存储，对象存储和文件存储。在主流的分布式存储技术中，HDFS/GPFS/GFS属于文件存储，Swift属于对象存储，而Ceph可支持块存储、对象存储和文件存储，故称为统一存储。
一、 Ceph
Ceph最早起源于Sage就读博士期间的工作、成果于2004年发表，并随后贡献给开源社区。经过多年的发展之后，已得到众多云计算和存储厂商的支持，成为应用最广泛的开源分布式存储平台。
Ceph根据场景可分为对象存储、块设备存储和文件存储。Ceph相比其它分布式存储技术，其优势点在于：它不单是存储，同时还充分利用了存储节点上的计算能力，在存储每一个数据时，都会通过计算得出该数据存储的位置，尽量将数据分布均衡。同时，由于采用了CRUSH、HASH等算法，使得它不存在传统的单点故障，且随着规模的扩大，性能并不会受到影响。

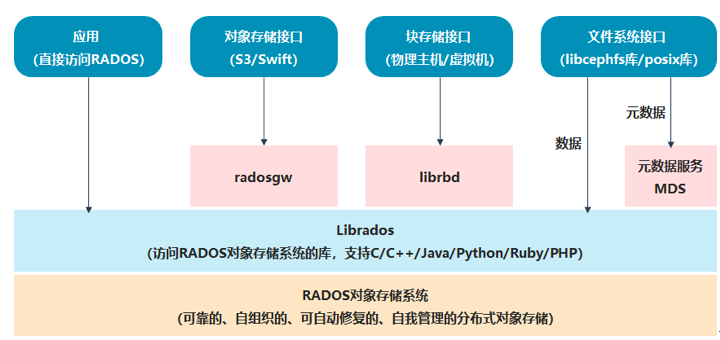

1.Ceph的主要架构
0up43t4qupe9
Ceph的最底层是RADOS（分布式对象存储系统），它具有可靠、智能、分布式等特性，实现高可靠、高可拓展、高性能、高自动化等功能，并最终存储用户数据。RADOS系统主要由两部分组成，分别是OSD和Monitor。
RADOS之上是LIBRADOS，LIBRADOS是一个库，它允许应用程序通过访问该库来与RADOS系统进行交互，支持多种编程语言，比如C、C++、Python等。
基于LIBRADOS层开发的有三种接口，分别是RADOSGW、librbd和MDS。
RADOSGW是一套基于当前流行的RESTFUL协议的网关，支持对象存储，兼容S3和Swift。
librbd提供分布式的块存储设备接口，支持块存储。
MDS提供兼容POSIX的文件系统，支持文件存储。

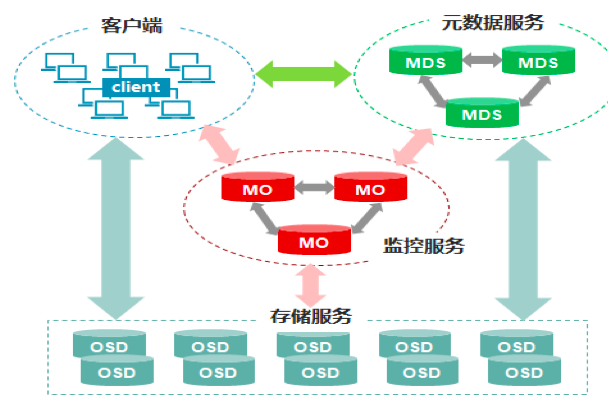

2.Ceph的功能模块
Ceph的核心组件包括Client客户端、MON监控服务、MDS元数据服务、OSD存储服务，各组件功能如下：
Client客户端：负责存储协议的接入，节点负载均衡
MON监控服务：负责监控整个集群，维护集群的健康状态，维护展示集群状态的各种图表，如OSD Map、Monitor Map、PG Map和CRUSH Map
MDS元数据服务：负责保存文件系统的元数据，管理目录结构
OSD存储服务：主要功能是存储数据、复制数据、平衡数据、恢复数据，以及与其它OSD间进行心跳检查等。一般情况下一块硬盘对应一个OSD。
3.Ceph的资源划分

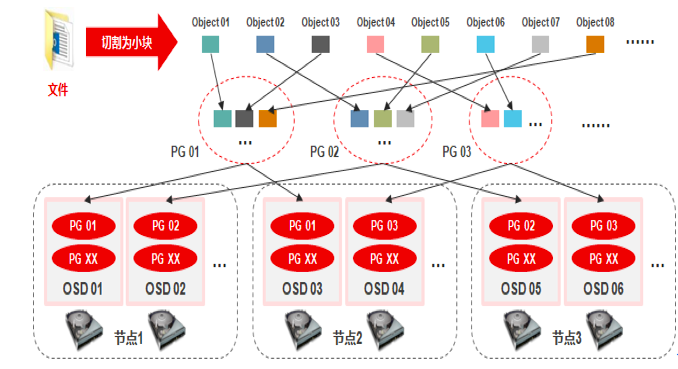

Ceph采用crush算法，在大规模集群下，实现数据的快速、准确存放，同时能够在硬件故障或扩展硬件设备时，做到尽可能小的数据迁移，其原理如下：
当用户要将数据存储到Ceph集群时，数据先被分割成多个object，(每个object一个object id，大小可设置，默认是4MB），object是Ceph存储的最小存储单元。
由于object的数量很多，为了有效减少了Object到OSD的索引表、降低元数据的复杂度，使得写入和读取更加灵活，引入了pg(Placement Group )：PG用来管理object，每个object通过Hash，映射到某个pg中，一个pg可以包含多个object。
Pg再通过CRUSH计算，映射到osd中。如果是三副本的，则每个pg都会映射到三个osd，保证了数据的冗余。

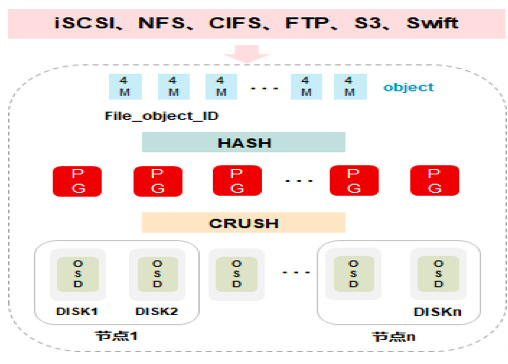

4.Ceph的数据写入
Ceph数据的写入流程
- 数据通过负载均衡获得节点动态IP地址；
- 通过块、文件、对象协议将文件传输到节点上；
- 数据被分割成4M对象并取得对象ID；
- 对象ID通过HASH算法被分配到不同的PG；
- 不同的PG通过CRUSH算法被分配到不同的OSD
-
-
5.Ceph的特点
Ceph支持对象存储、块存储和文件存储服务，故 称为统一存储。
采用CRUSH算法，数据分布均衡，并行度高，不需要维护固定的元数据结构；
数据具有强一致，确保所有副本写入完成才返回确认，适合读多写少场景；
去中心化，MDS之间地位相同，无固定的中心节点
Ceph存在一些缺点：
去中心化的分布式解决方案，需要提前做好规划设计，对技术团队的要求能力比较高。
Ceph扩容时，由于其数据分布均衡的特性，会导致整个存储系统性能的下降。
二、 GFS
GFS是google的分布式文件存储系统，是专为存储海量搜索数据而设计的，2003年提出，是闭源的分布式文件系统。适用于大量的顺序读取和顺序追加，如大文件的读写。注重大文件的持续稳定带宽，而不是单次读写的延迟。
1.GFS的主要架构
GFS 架构比较简单，一个 GFS 集群一般由一个 master 、多个 chunkserver 和多个 clients 组成。
在 GFS 中，所有文件被切分成若干个 chunk，每个 chunk 拥有唯一不变的标识（在 chunk 创建时，由 master 负责分配），所有 chunk 都实际存储在 chunkserver 的磁盘上。
为了容灾，每个 chunk 都会被复制到多个 chunkserve

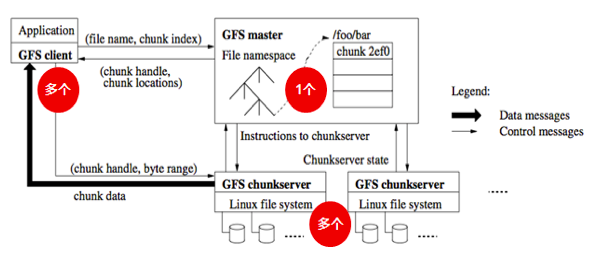

2.GFS的功能模块
v6kc5ti2db
GFS client客户端：为应用提供API，与POSIX API类似。同时缓存从GFS master读取的元数据chunk信息；
GFS master元数据服务器：管理所有文件系统的元数据，包括命令空间（目录层级）、访问控制信息、文件到chunk的映射关系，chunk的位置等。同时 master 还管理系统范围内的各种活动，包括chunk 创建、复制、数据迁移、垃圾回收等；
GFS chunksever存储节点：用于所有 chunk的存储。一个文件被分割为多个大小固定的chunk（默认64M），每个chunk有全局唯一的chunk ID。

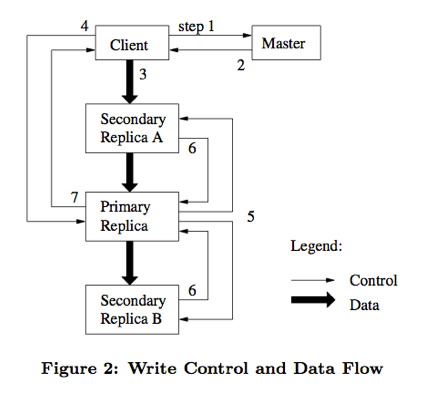

3.GFS的写入流程
- Client 向 master 询问要修改的 chunk在哪个 chunkserver上，以及 该chunk 其他副本的位置信息。
- Master 将Primary、secondary的相关信息返回给 client。
- Client 将数据推送给 primary 和 secondary；。
- 当所有副本都确认收到数据后，client 发送写请求给 primary，primary 给不同 client 的操作分配序号，保证操作顺序执行。
- Primary 把写请求发送到 secondary，secondary 按照 primary 分配的序号顺序执行所有操作
- 当 Secondary 执行完后回复 primary 执行结果。
- Primary 回复 client 执行结果。
1k4s4d8hfzci
由上述可见，GFS在进行写数据时，有如下特点：
GFS在数据读写时，数据流与控制流是分开的，并通过租约机制，在跨多个副本的数据写入中, 保障顺序一致性;
Master将chunk租约发放给其中一个副本，这个副本称为主副本，由主副本确定chunk的写入顺序，次副本则遵守这个顺序，这样就保障了全局顺序一致性
Master返回客户端主副本和次副本的位置信息，客户端缓存这些信息以备将来使用，只有当主副本所在chunkserver不可用或返回租约过期了，客户端才需要再次联系Master；
GFS采用链式推送，以最大化利用每个机器的网络带宽，避免网络瓶颈和高延迟连接，最小化推送延迟；
GFS使用TCP流式传输数据，以最小化延迟。
4.GFS特点
适合大文件场景的应用，特别是针对GB级别的大文件，适用于数据访问延时不敏感的搜索类业务
中心化架构，只有1个master处于active状态
缓存和预取，通过在client端缓存元数据，尽量减少与master的交互，通过文件的预读取来提升并发性能
高可靠性，master需要持久化的数据会通过操作日志与checkpoint的方式存放多份，故障后master会自动切换重启。
三、 HDFS
HDFS（Hadoop Distributed File System），是一个适合运行在通用硬件(commodity hardware)上的分布式文件系统，是Hadoop的核心子项目，是基于流数据模式访问和处理超大文件的需求而开发的。该系统仿效了谷歌文件系统(GFS)，是GFS的一个简化和开源版本。

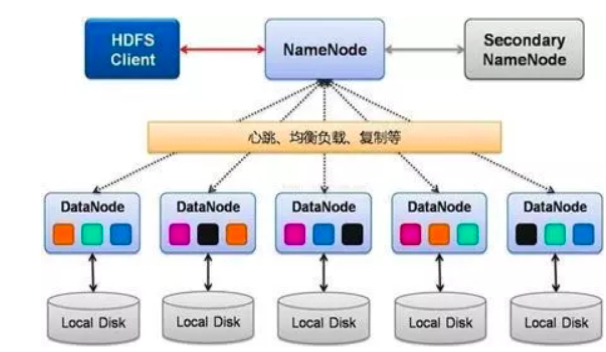

1.HDFS的主要架构
1xrv616oxs6
HDFS Client（客户端）：从NameNode获取文件的位置信息，再从DataNode读取或者写入数据。此外，client在数据存储时，负责文件的分割；
NameNode（元数据节点）：管理名称空间、数据块（Block）映射信息、配置副本策略、处理客户端读写请求；
DataNode（存储节点）：负责执行实际的读写操作，存储实际的数据块,同一个数据块会被存储在多个DataNode上
Secondary NameNode：定期合并元数据，推送给NameNode，在紧急情况下，可辅助NameNode的HA恢复。
2.HDFS的特点（Vs GFS）
分块更大，每个数据块默认128MB；
不支持并发，同一时刻只允许一个写入者或追加者;
过程一致性,写入数据的传输顺序与最终写入顺序一致;
Master HA，2.X版本支持两个NameNode，（分别处于Active和Standby状态），故障切换时间一般几十秒到数分钟
3.HDFS适合的应用场景：
适用于大文件、大数据处理，处理数据达到 GB、TB、甚至PB级别的数据。
适合流式文件访问，一次写入，多次读取。
文件一旦写入不能修改，只能追加。
4.HDFS不适合的场景：
低延时数据访问。
小文件存储
并发写入、文件随机修改
四、 Swift
Swift 最初是由Rackspace公司开发的分布式对象存储服务， 2010 年贡献给 OpenStack 开源社区。作为其最初的核心子项目之一，为其 Nova 子项目提供虚机镜像存储服务。

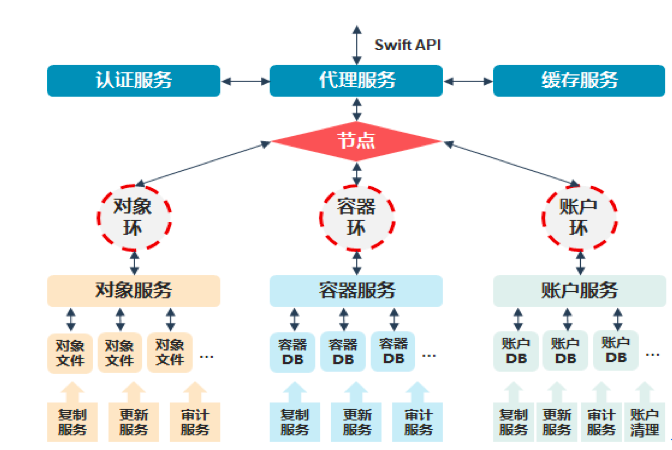

1.Swift的主要架构
Swift 采用完全对称、面向资源的分布式系统架构设计，所有组件都可扩展，避免因单点失效而影响整个系统的可用性。
45o36r11t9l
Swift 组件包括：
代理服务（Proxy Server）：对外提供对象服务 API，转发请求至相应的账户、容器或对象服务
认证服务（Authentication Server）：验证用户的身份信息，并获得一个访问令牌（Token）
缓存服务（Cache Server）：缓存令牌，账户和容器信息，但不会缓存对象本身的数据
账户服务（Account Server）：提供账户元数据和统计信息，并维护所含容器列表的服务
容器服务（Container Server）：提供容器元数据和统计信息，并维护所含对象列表的服务
对象服务（Object Server）：提供对象元数据和内容服务，每个对象会以文件存储在文件系统中
复制服务（Replicator）：检测本地副本和远程副本是否一致，采用推式（Push）更新远程副本
更新服务（Updater）：对象内容的更新
审计服务（Auditor）：检查对象、容器和账户的完整性，如果发现错误，文件将被隔离
账户清理服务（Account Reaper）：移除被标记为删除的账户，删除其所包含的所有容器和对象
2.Swift的数据模型

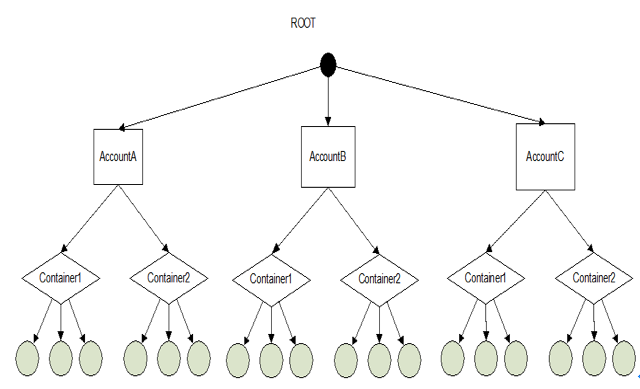

Swift的数据模型采用层次结构，共设三层：Account/Container/Object（即账户/容器/对象)，每层节点数均没有限制，可以任意扩展。数据模型如下：
ws8drw1729g
3.一致性散列函数
Swift是基于一致性散列技术，通过计算将对象均匀分布到虚拟空间的虚拟节点上，在增加或删除节点时可大大减少需移动的数据量；

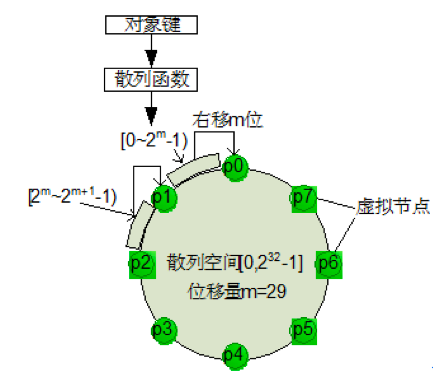

为便于高效的移位操作，虚拟空间大小通常采用 2 n；通过独特的数据结构 Ring（环），再将虚拟节点映射到实际的物理存储设备上，完成寻址过程。如下图所示：
0zgkrwo47trb
散列空间4 个字节（32为），虚拟节点数最大为232，如将散列结果右移 m 位，可产生 2(32-m)个虚拟节点，（如上图中所示，当m=29 时，可产生 8 个虚拟节点）。
4.环的数据结构
Swift为账户、容器和对象分别定义了的环。
环是为了将虚拟节点（分区）映射到一组物理存储设备上，并提供一定的冗余度而设计的，环的数据信息包括存储设备列表和设备信息、分区到设备的映射关系、计算分区号的位移（即上图中的m）。

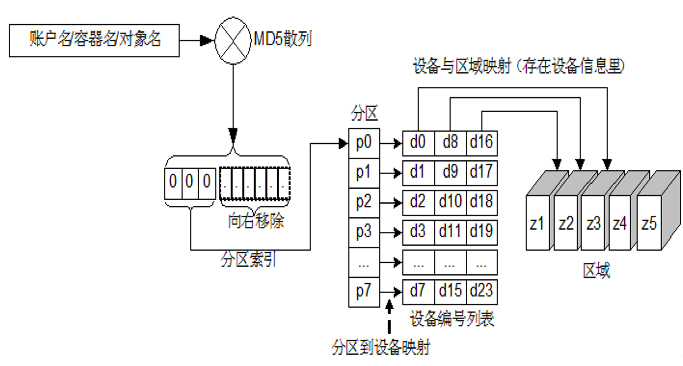

账户、容器和对象的寻址过程。（以对象的寻址过程为例）：
- 以对象的层次结构 account/container/object 作为键，采用 MD5 散列算法得到一个散列值；
- 对该散列值的前 4 个字节进行右移操作（右移m位），得到分区索引号；
- 在分区到设备映射表里，按照分区索引号，查找该对象所在分区对应的所有物理设备编号。如下图：
fst44hxrdlp
5.Swift的一致性设计
Swift 采用 Quorum 仲裁协议
定义：N：数据的副本总数；W：写操作被确认接受的副本数量；R：读操作的副本数量
强一致性：R+W>N， 就能保证对副本的读写操作会产生交集，从而保证可以读取到最新版本；
弱一致性：R+W<=N，读写操作的副本集合可能不产生交集，此时就可能会读到脏数据；
Swift 默认配置是N=3，W=2，R=2，即每个对象会存在 3 个副本，至少需要更新 2 个副本才算写成功；如果读到的2个数据存在不一致，则通过检测和复制协议来完成数据同步。
如R=1，就可能会读到脏数据，此时，通过牺牲一定的一致性，可提高读取速度，（而一致性可以通过后台的方式完成同步，从而保证数据的最终一致性）
Quorum 协议示例如下所示：
6zxc535giot
6.Swift特点
原生的对象存储，不支持实时的文件读写、编辑功能
完全对称架构，无主节点，无单点故障，易于大规模扩展，性能容量线性增长
数据实现最终一致性，不需要所有副本写入即可返回，读取数据时需要进行数据副本的校验
是OpenStack的子项目之一，适合云环境的部署
Swift的对象存储与Ceph提供的对象存储区别：客户端在访问对象存储系统服务时，Swift要求客户端必须访问Swift网关才能获得数据。而Ceph可以在每个存储节点上的OSD（对象存储设备）获取数据信息； 在数据一致性方面，Swift的数据是最终一致，而Ceph是始终跨集群强一致性）
五、 Lustre分布式存储
Lustre是基于Linux平台的开源集群（并行）文件系统，最早在1999年由皮特•布拉姆创建的集群文件系统公司（Cluster File Systems Inc.）开始研发，后由HP、Intel、Cluster File System和美国能源部联合开发，2003年正式开源，主要用于HPC超算领域。

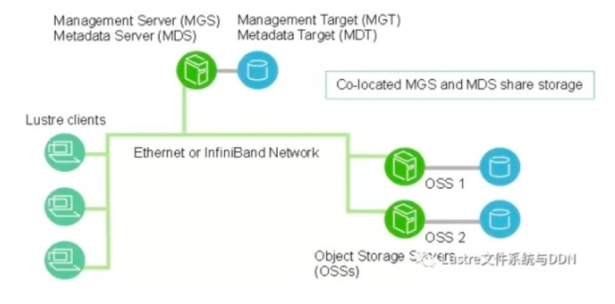

1、Lustre的主要架构
vmeiyq4i3l9
Lustre组件包括：
管理服务器(MGS)：存放集群中所有Lustre文件系统的配置信息，Lustre客户通过联系MGS获取信息，可以与MDS共享存储空间
元数据服务器(MDS): 管理存储在MDT中的元数据，使存储在一个或多个MDT中的元数据可供Lustre客户端使用，每个MDS可管理一个或多个MDT。
元数据目标(MDT): MDS用于存储元数据(例如文件名，目录，权限和文件布局)，一个MDT可用于多个MDS，但一次只能有一个MDS访问
对象存储服务器(OSS)：为一个或多个本地OST提供文件I / O服务和网络请求处理, 通常，OSS服务于两个到八个OST
对象存储目标(OST)：用户文件数据存储在一个或多个对象中，每个对象位于单独OST中
Lustre客户端：运行Lustre客户端软件的计算节点，可挂载Lustre文件系统。客户端软件包括一个管理客户端(MGC)，一个元数据客户端(MDC)和多个对象存储客户端(OSC)。每个OSC对应于文件系统中的一个OST。
逻辑对象卷(LOV)通过聚合OSC以提供对所有OST的透明访问，逻辑元数据卷(LMV)通过聚合MDC提供一种对所有MDT透明的访问。
2、Lustre特点
支持数万个客户端系统，支持PB级存储容量，单个文件最大支持320TB容量
支持RDMA网络，大文件读写分片优化，多个OSS能获得更高的聚合带宽
缺少副本机制，存在单点故障。如果一个客户端或节点发生故障，存储在该节点上的数据在重新启动前将不可访问
适用高性能计算HPC领域，适用于大文件连续读写。
六、 主流分布式存储技术的比较

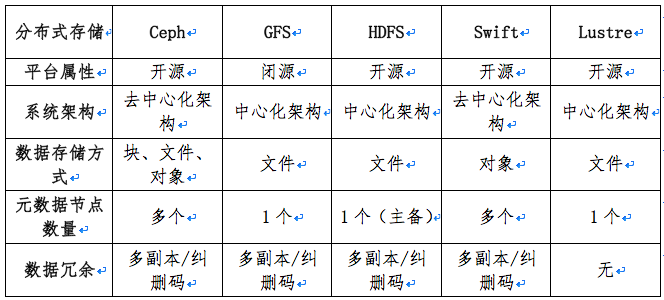

几种主流分布式存储技术的特点比较如下：
此外，根据分布式存储系统的设计理念，其软件和硬件解耦，分布式存储的许多功能，包括可靠性和性能增强都由软件提供，因此大家往往会认为底层硬件已不再重要。但事实往往并非如此，我们在进行分布式存储系统集成时，除考虑选用合适的分布式存储技术以外，还需考虑底层硬件的兼容性。一般而言，分布式存储系统的产品有三种形态：软硬件一体机、硬件OEM和软件+标准硬件，大家在选择时，需根据产品的成熟度、风险规避、运维要求等，结合自身的技术力量等，选择合适的产品形态。
