本篇文章来自《华为云云原生王者之路训练营》钻石系列课程第4课，由云原生存储解决方案Everest2.0的架构设计专家Jabin主讲，详细介绍云原生存储体系，面对复杂存储环境k8s是如何应对的。

从上节课(Kubernetes高级调度器原理详解)中我们了解了高级调度器的原理。K8s为适应不同需求的调度能力，提供了一套调度框架。在生产环境中，存储也是种类繁杂多样的：比如存储产品时不同存储提供商的产品存在差异性；存储性能时不同磁盘的性能存在差异性；存储地域时不同存储池所服务的地域不同等，面对复杂存储环境，k8s是如何应对的呢？这就是我们将要讨论的云原生存储体系。

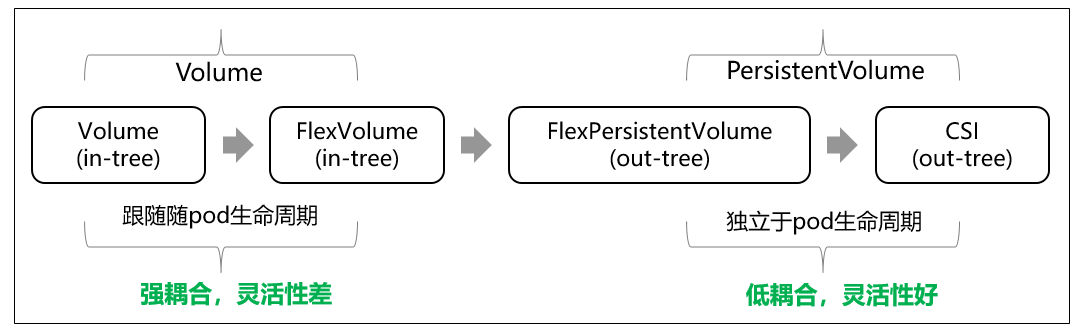

Kubernetes容器存储发展历程

K8s初期为存算分离所做的解耦设计Volume，采用强耦合、灵活性差的in-tree模式，虽然已经让用户专注于业务功能设计。但这类存储卷的生命周期是跟随pod的，只能用作存储临时数据，无法做为最终数据使用。

随着k8s的不断成熟，为支持更多的应用场景，提供了一种脱离pod生命周期的、用户可管理的存储抽象设计低耦合、灵活性更强的PersistentVolume/PersistentVolumeClaim。

Kubernetes容器存储能力简介

主要包含三种类型：

1) 配置数据

ConfigMap：用于存储部署在Kubernetes的应用使用的配置数据，类似建议的配置中心。
Secret：用于存储部署在Kubernetes的应用需要的敏感信息，比如密码、token、证书等，提供了一种安全和可扩展的机制。可作为具备加密的ConfigMap使用。
Projected：用于汇聚多个不同卷资源，并挂载到同一个目录，当前支持的卷有：secret、configMap、downwardAPI和serviceAccountToken

2) 临时存储

EmptyDir：emptyDir生命周期和POD保持一致，pod删除后，emptyDir中的数据也会被清除。
HostPath：HostPath是将节点本地文件系统的路径映射到pod容器中，供程序使用。pod删除后，HostPath中的数据K8S不会被清除，依赖用户pod配置。
In-tree的网络存储：网络存储跟随pod的生命周期，通过in-tree的存储插件对接不同类型存储；其中FlexVolume虽然允许不同厂商去开发他们自己的驱动来挂载卷到集群节点上供pod使用，但生命周期与pod同步。

3) 持久存储声明

PersistentVolumeClaim（网络存储）：存储具有独立的生命周期，可以通过存储提供商提供的out-tree插件，对接其存储。当前支持的存储插件类型有FlexVolume和CSI。

Kubernetes持久化存储体系

Kubernetes持久化存储体系介绍

K8s持久化存储体系包括：

PersistentVolume：简称pv，持久化存储，是k8s为云原生应用提供一种拥有独立生命周期的、用户可管理的存储抽象设计
PersistentVolumeClaim：简称pvc，持久化存储声明，是K8S为解耦云原生应用和数据存储而设计的，通过PVC可以让资源管控更细更灵活、团队职责分离、应用模板更通用，进一步解除了用户被云平台锁定的顾虑。
StorageClass：简称sc，存储类，是K8S平台为存储提供商提供存储接入的一种声明，通过sc和相应的存储插件(csi)为容器应用提供动态分配存储卷的能力；
Driver Plugin：存储驱驱动插件，由存储提供商提供，能够对接网络存储，并管理持久存储卷的生命周期。

持久化存储优势分析

与临时存储相比，PV具有：

每个存储卷可以拥有独立的生命周期，不再跟随pod创建和销毁；
使能计算+数据的迁移，也即：存储卷中的数据可以随pod在集群中迁移；
多个不同的pod可以共享同一个存储卷（存储卷支持共享）；

引入PVC/SC后，带来更大的收益：

资源管控更加灵活，可适应资源管控严格、宽松的不同场景；
团队职责更加明确，开发人员只需考虑存储需求(IO、容量、访问模式等)，不需要关注存储类型，甚至品牌；
灵活的扩展一些增强功能，比如：扩容、快照能力；
应用模板更加通用，可通过参数配置，适应不同类型的k8s平台；
进一步消除用户被存储提供商、云平台锁定的顾虑。

PV/PVC的工作原理剖析

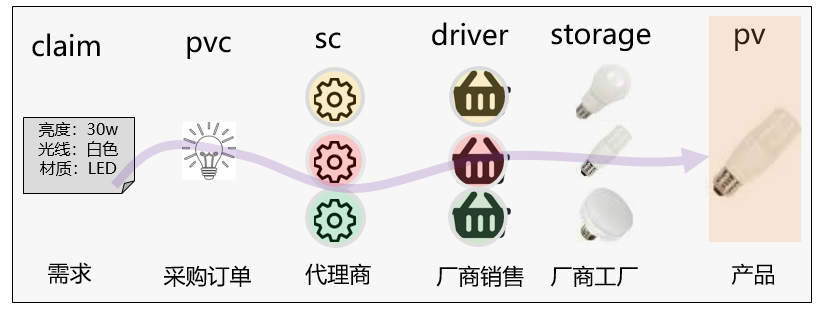

pv/pvc的分配方式如图示：

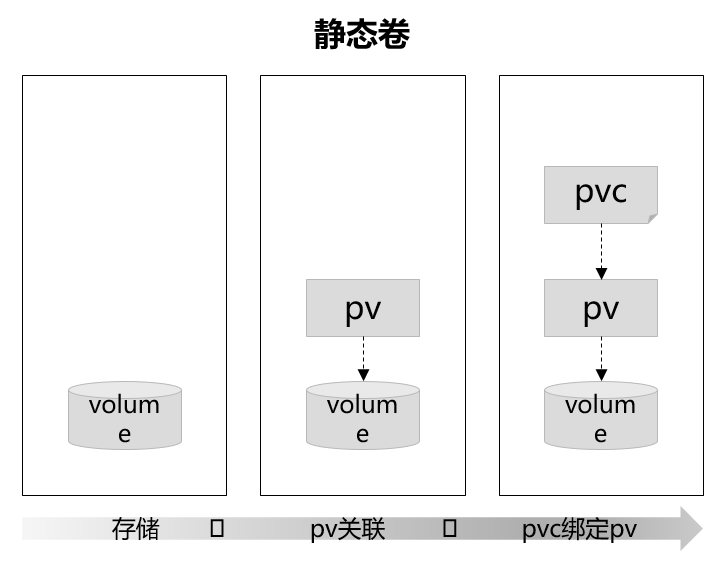

静态卷：Volum先有资源，然后通过pv绑定与关联资源，再通过pvc去绑定pv，此时应用可通过pvc使用volum。

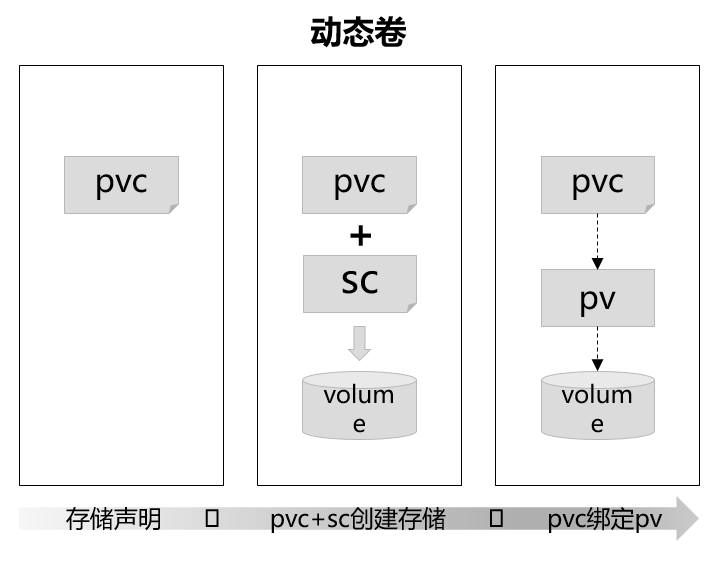

动态卷：pvc先声明，再指定SC,通过pvc与SC最终创建出volum，此时pvc与pv绑定，从而为用户和应用提供存储服务。

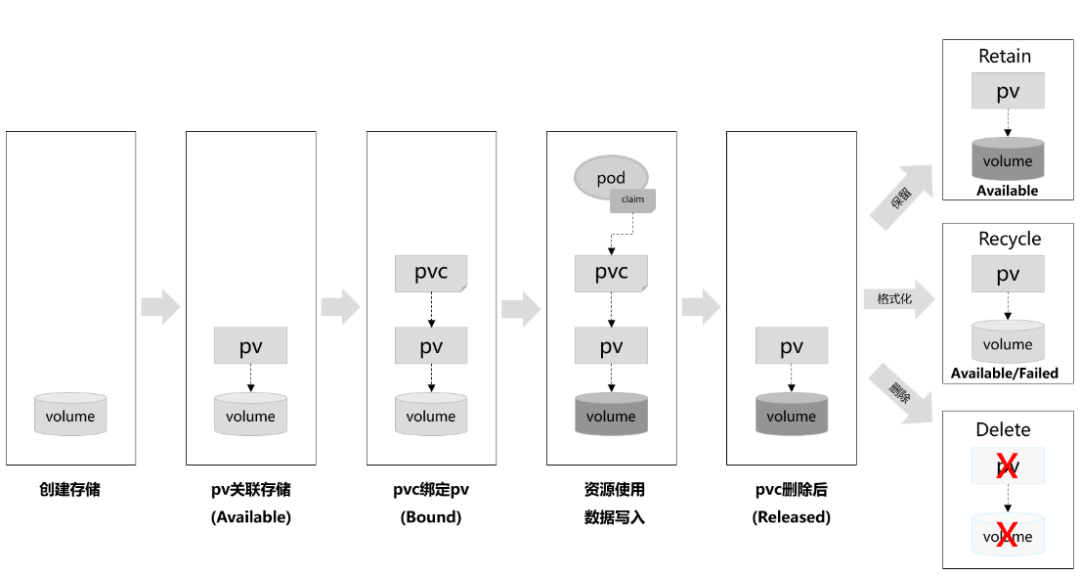

静态卷：pv的状态转换

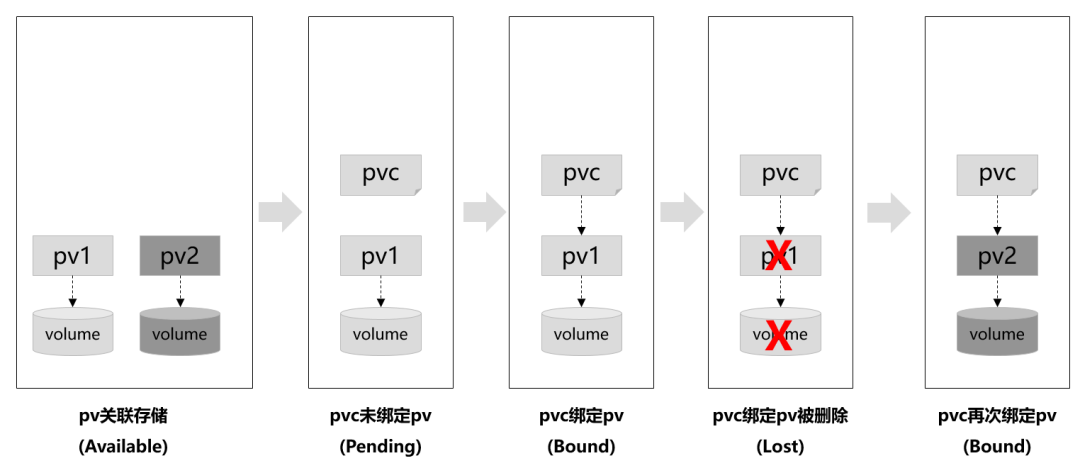

静态卷：pvc的状态转换

pv/pvc绑定原理分析

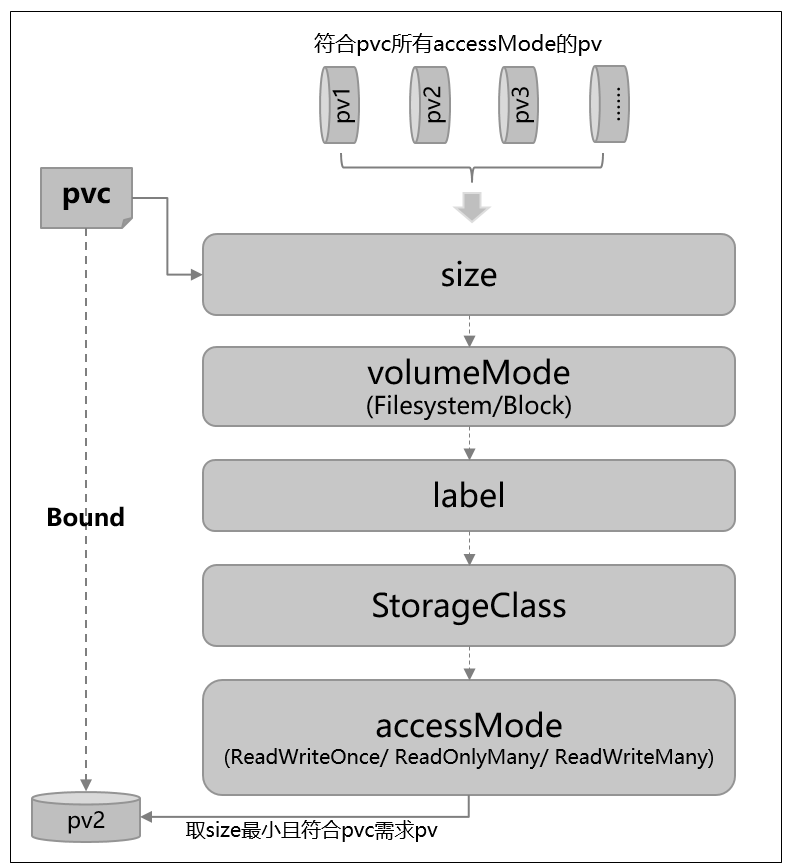

pvc刷选pv的流程（findBestMatchForClaim）：

通过size刷选恰当的pv；
通过volumeMode刷选一致的pv；
通过Label刷选合适的pv；
通过sc刷选符合的pv；
通过AccessMode刷选符合条件的pv；
返回并绑定符合pvc条件，且size最小的pv。

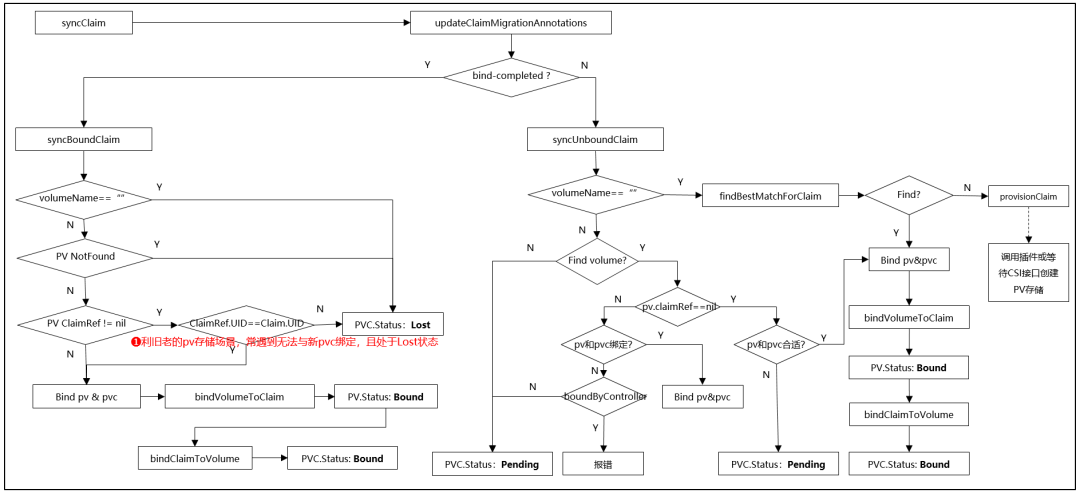

pvc绑定pv流程解读

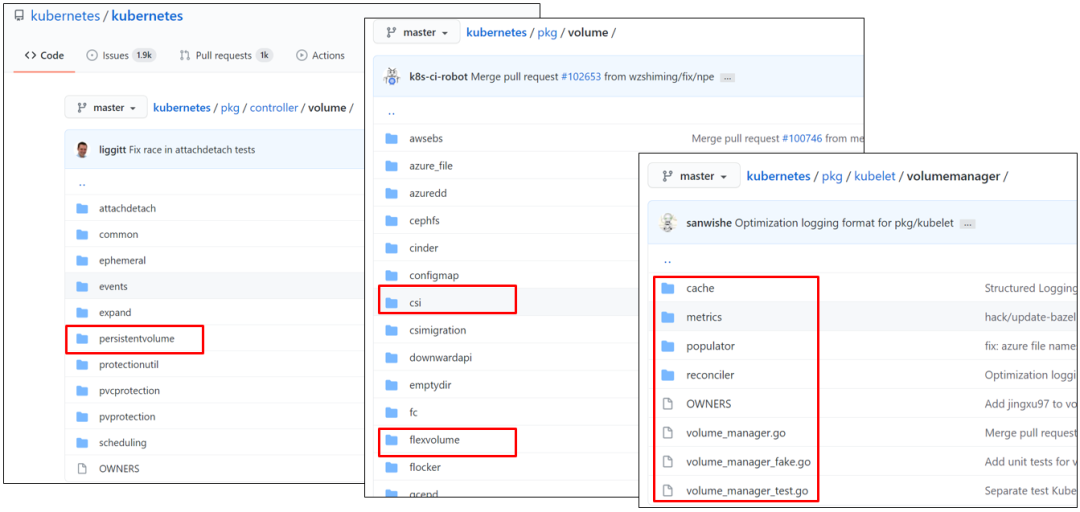

Kubernetes中pv/pvc相关的代码

分布位置如下图：

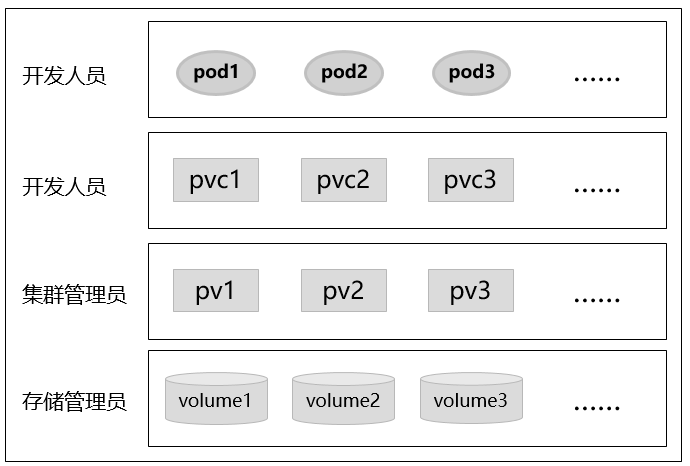

静态卷：pv/pvc使用场景示例

pv/pvc适合在资源管理比较严格的场景：

开发人员向集群管理员申请存储需求；
存储管理员按需求分配存储；
集群管理员按照分配的存储创建pv；
开发人员创建pvc，pvc关联合适的pv；
开发人员创建pod，并且pod使用pvc。

华为云CCE云原生存储解决方案Everest的架构介绍

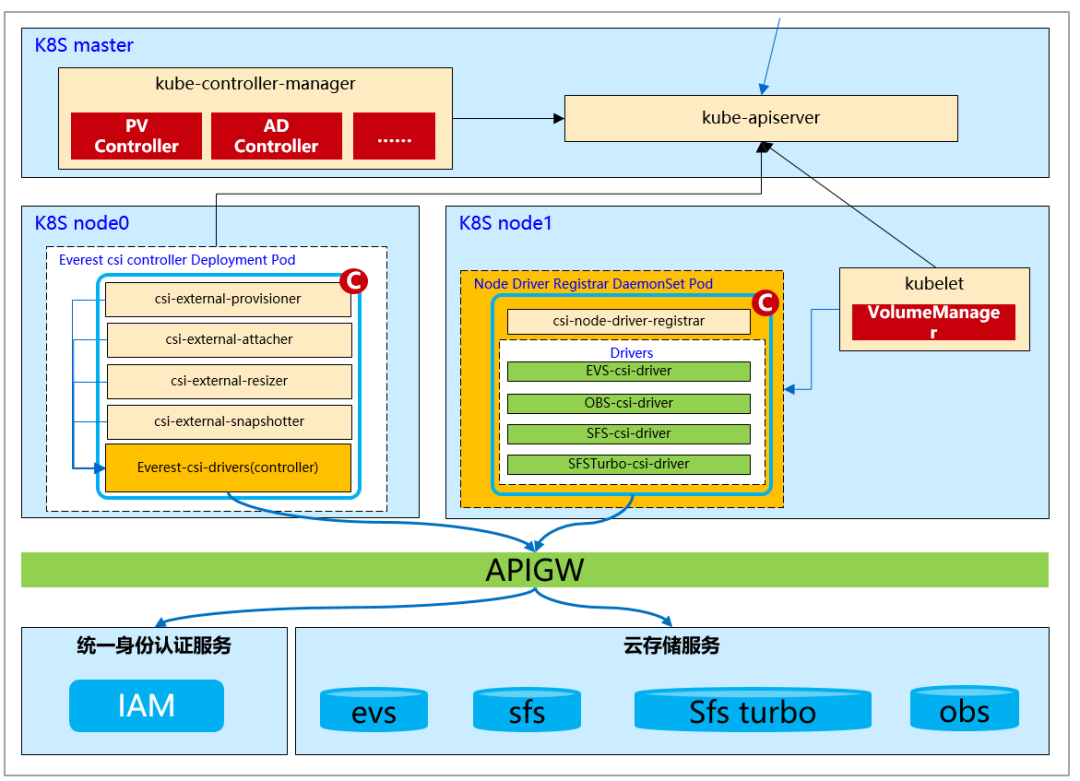

Everest架构介绍

Everest是部署在用户集群系统命名空间下(kube-system)的。Everes主要分为两部分，管理面部署在Everest-csi-controller，数据面部署在Everest-csi-driver（agent）。

Everest管理面：Everest-csi-controller

Csi-external-provisioner：负责云存储卷的创建
Csi-external-resizer：负责云存储卷的扩容
Csi-external-attacher：负责云盘的挂卷/卸卷
Csi-external-snapshotter：负责云盘的快照

Everest数据面：Everest-csi-driver（agent）

Evs-csi-driver：负责将云盘格式化，并挂给pod使用；
Sfs-csi-driver：负责将文件存储卷挂给pod使用
Sfsturbo-csi-driver：负责将极速文件系统挂给pod使用使用；
Obs-csi-driver：负责将对象存储的并行文件系统准备好，并给pod使用；

云原生应用使用存储的推荐方案

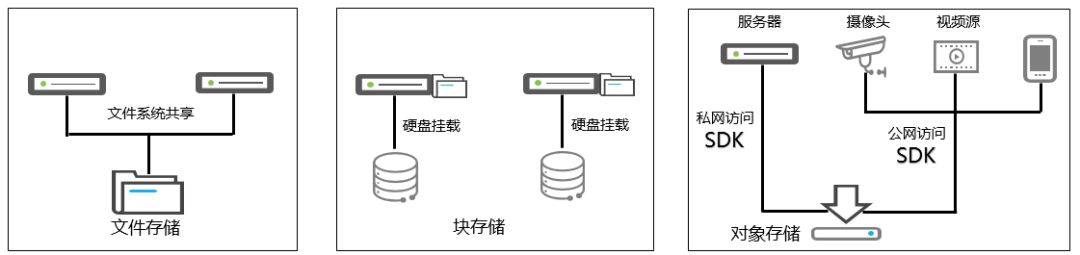

如下图，存储方式不同，其规格与性能是不一致的。

文件存储：

使用方式：符合标准文件协议，用户可以将文件系统挂载给服务器，像使用本地文件目录一样。
共享方式：数据共享，支持多台服务器共享，多台服务器可挂载相同的文件系统，数据可以共享操作和访问。
场景对比：企业办公OA、AI训练、门户网站、游戏、DEVOPS、容器微服务、渲染等场景。
容器场景使用说明：共享存储，可以同时为多个 Pod 提供共享存储服务，即一个 PVC 可以同时被多个 Pod 使用。读写性能相对于对象存储OSS高。

块存储

使用方式：像使用传统服务器硬盘一样，用户可以对挂载到服务器上的块存储（硬盘）做格式化、创建文件系统等操作。
共享方式：数据不共享，或特殊的数台服务器共享卷，每台服务器使用独立的块存储（硬盘），多服务器之间数据隔离。
场景对比：关系数据库、NoSQL数据库、ELK分布式日志搜索、企业办公应用、数据仓库、高性能计算等场景
容器场景使用说明：非共享存储，通过PV/PVC使用云盘时，一个云盘只能同时被一个Pod挂载。推荐使用有状态应用（StatefulSet）挂载使用云盘。无状态应用（Deployment）挂载云盘时Replica需要为1，不能保证挂载、卸载的优先顺序。

对象存储

使用方式：具备标准Restful API接口，用户必须通过编程或第三方工具访问对象存储
共享方式：数据共享，设备无限制，服务器、嵌入式设备、IOT设备，所有调用相同路径，均可访问共享的对象存储数据
场景对比：互联网应用、OTT视频、视频监控、备份/归档、大数据/IOT等场景
容器场景使用说明：共享存储，可以同时为多个 Pod 提供共享存储服务。适合于读文件场景。例如：读配置文件、视频、图片文件等场景。不擅长于写文件的应用场景。如果您的业务是将文件写入存储的场景，推荐使用文件存储。
