期末可视化复习资料

划重点！！！
特别要重视1.1、1.2、1.8、1.9、2.2、2.4、2.5、2.6、2.7、2.8、2.9.
通过这些给定范围，再把题库选择、判断认真复习、一定可以取得好成绩。

一、绘制常见图形。

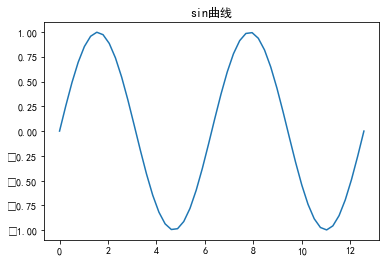

1.1 sinx、cosx曲线图

使用matplotlib进行绘制

import numpy as np
import matplotlib.pyplot as plt
x = np.linspace(0,4*np.pi) #np.pi=3.14
y = np.sin(x)
plt.rcParams['font.sans-serif']='SimHei'
plt.title('sin曲线')
plt.plot(x,y)
plt.show()

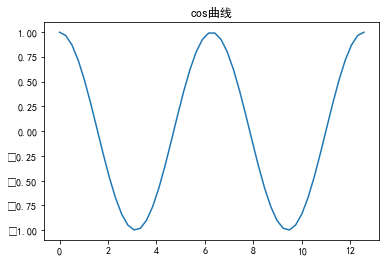

import numpy as np
import matplotlib.pyplot as plt
x = np.linspace(0,4*np.pi) #np.pi=3.14
y = np.cos(x)
plt.rcParams['font.sans-serif']='SimHei'
plt.title('cos曲线')
plt.plot(x,y)
plt.show()

1.2 散点图

以下分别使用matplotlib、pyecharts进行绘制

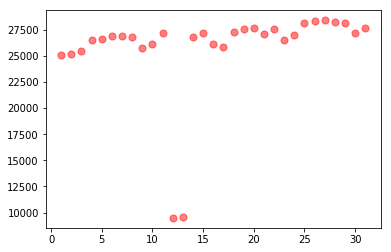

1.2.1通过matplotlib实现

import matplotlib.pyplot as plt
import csv
filename = "D:\\数据可视化\\flowingdata_subscribers.csv"
datay = []
with open(filename) as f:reader = csv.reader(f)for datarow in reader:if reader.line_num != 1:datay.append(int(datarow[1]))
plt.figure() #创建画布
datax = list(range(1,len(datay)+1))
plt.scatter(datax,datay,s=50,c='r',marker='o',alpha=0.5)
plt.show()

1.2.2通过pyecharts实现

from pyecharts.charts import Scatter
from pyecharts import options as opts
import csv
filename = "D:\\数据可视化\\flowingdata_subscribers.csv"
scatter = Scatter()
datax = []
datay = []
with open(filename) as f:reader = csv.reader(f)for datarow in reader:if reader.line_num !=1:#print(reader.line_num,datarow)datay.append(int(datarow[1])) #datax.append(datarow[0][[3:5]]) datarow[0]:Data；值形如：01-01-2010
#print(len(datay))
datax = list(range(1,len(datay)+1))
scatter.add_xaxis(datax)
scatter.add_yaxis("订阅量",datay)
scatter.set_global_opts(title_opts = opts.TitleOpts(title="杂志订阅量"))
scatter.render("2021-6-23.html")

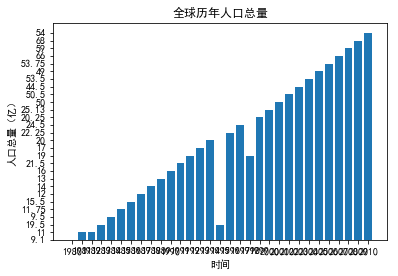

1.3 柱形图

1.3.1通过matplotlib实现

import matplotlib.pyplot as plt
import csv
plt.rcParams['font.family']=['sans-serif']
plt.rcParams['font.sans-serif']=['SimHei']#用来显示中文标签
filename="D:/数据可视化/hot-dog-contest-winners.csv"
datax = []
datay = []
with open(filename) as f:reader = csv.reader(f)for datarow in reader:if reader.line_num != 1:datay.append(datarow[2])datax.append(datarow[0])
plt.bar(datax,datay)
plt.xlabel('时间')
plt.ylabel('人口总量（亿）')
plt.title('全球历年人口总量')
plt.show()

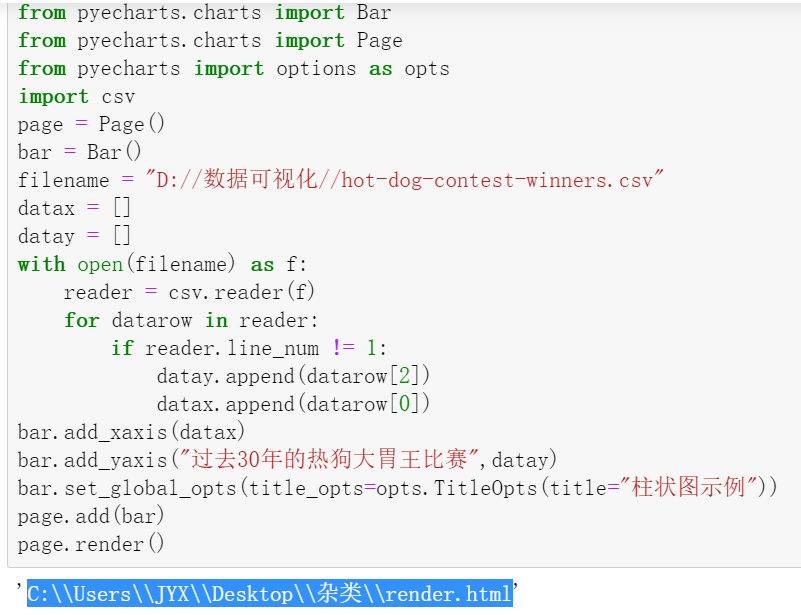

1.3.2通过pyecharts实现

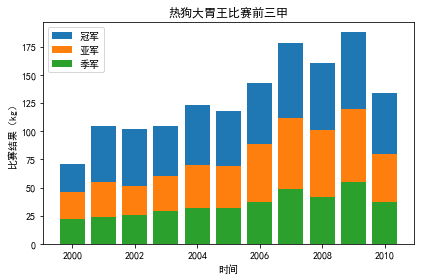

1.4 柱形堆叠图

1.4.1通过matplotlib实现

import matplotlib.pyplot as plt
import csv
import numpy as np
plt.rcParams['font.family']=['sans-serif']
plt.rcParams['font.sans-serif']=['SimHei']#用来显示中文标签
filename = 'D:/数据可视化/hot-dog-places.csv'
data = []
with open(filename) as f:reader = csv.reader(f)for datarow in reader:data.append(datarow)
datax =  [float(x) for x in data[0]]
datay_A = [float(y) for y in data[1]]
datay_B =  [float(y)for y in data[2]]
datay_C =  [float(y)for y in data[3]]
dataA = np.array(datay_A) + np.array(datay_B) + np.array(datay_C)#冠亚季所吃的热狗数量的总和
dataB = np.array(datay_B) + np.array(datay_C)#亚季军所吃的热狗数量总和
dataC = datay_C
plt.bar(datax,dataA,label='冠军')
plt.bar(datax,dataB,label='亚军')
plt.bar(datax,dataC,label='季军')
plt.xlabel('时间')
plt.ylabel('比赛结果（kg）')
plt.title('热狗大胃王比赛前三甲')
plt.legend(loc=2)#图例展示位置，数字代表第几象限
plt.tight_layout()
#fig,ax = plt.subplots()
#ax.bar(datax,dataA,label='冠军')
#ax.bar(datax,dataB,label='亚军')
#ax.bar(datax,dataC,label='季军')
#ax.set_xlabel('时间')
#ax.set_ylabel('比赛结果（kg）')
#ax.set_title('热狗大胃王比赛前三甲')
#ax.legend(loc=2)
#fig.tight_layout()plt.show()

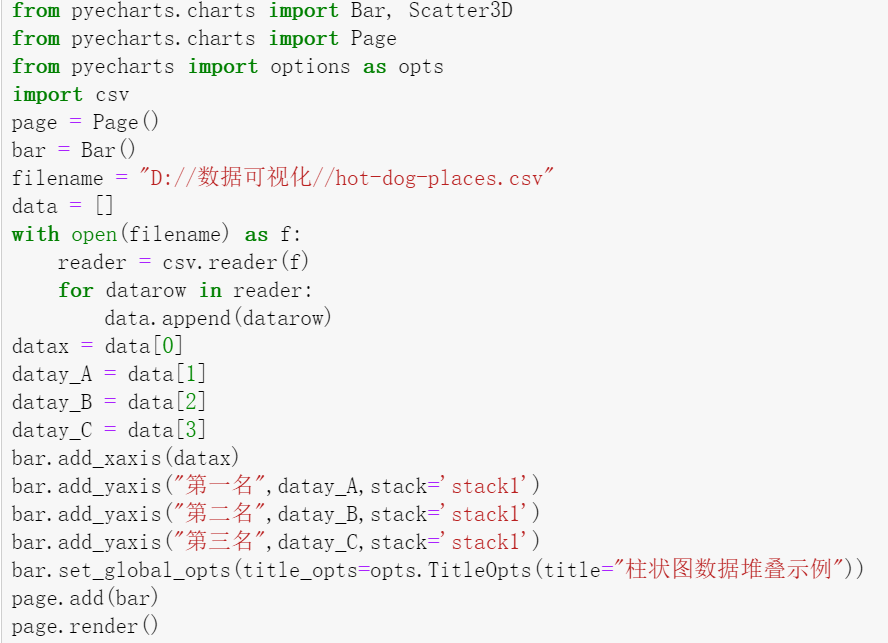

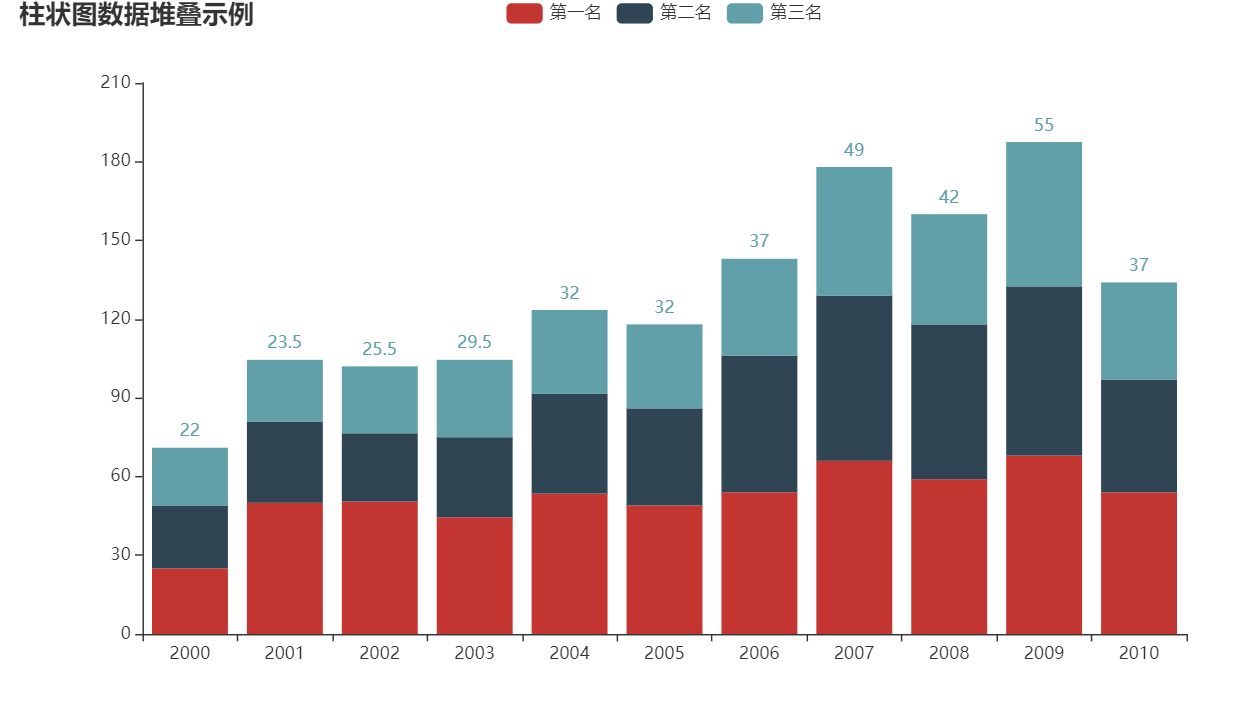

1.4.2通过pyecharts实现

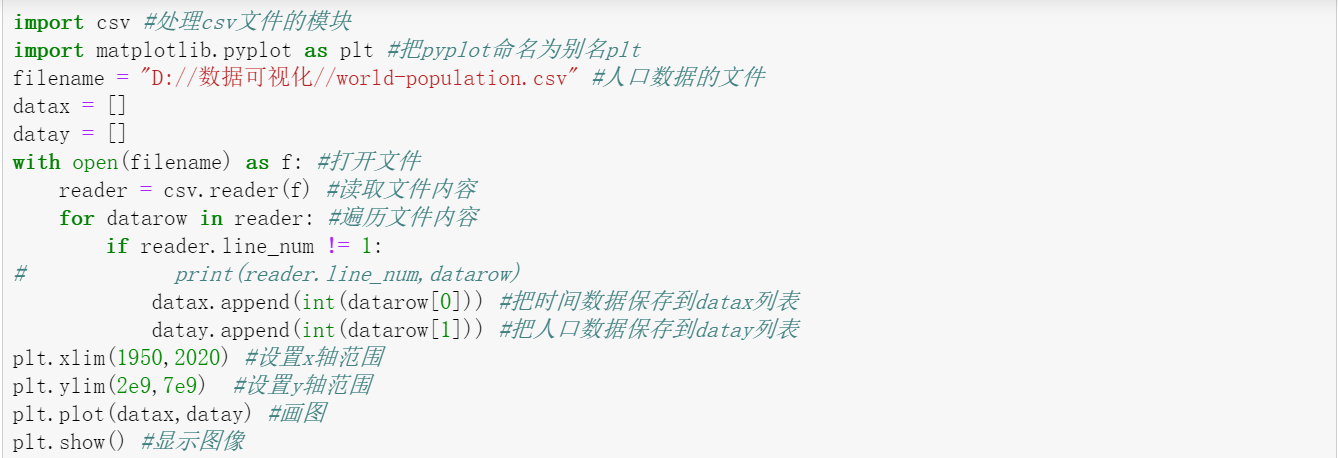

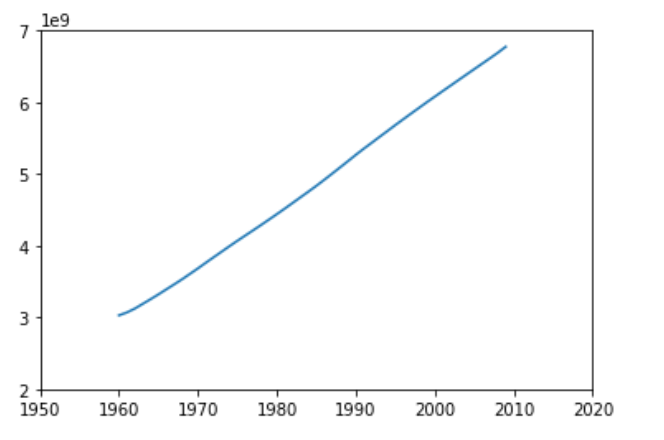

1.5 折线图

绘制过去50年世界人口趋势图。

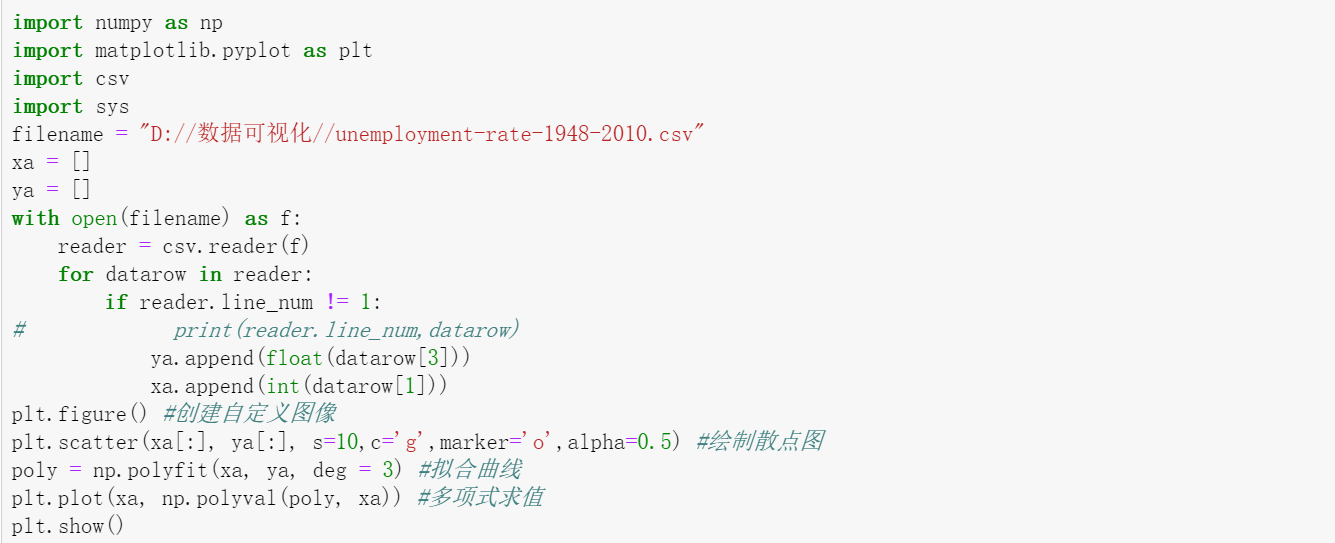

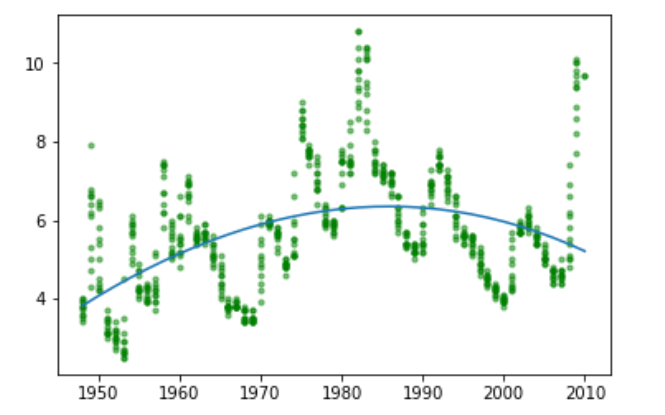

1.6 拟合曲线

绘制一个美国过去几十年失业率拟合曲线。

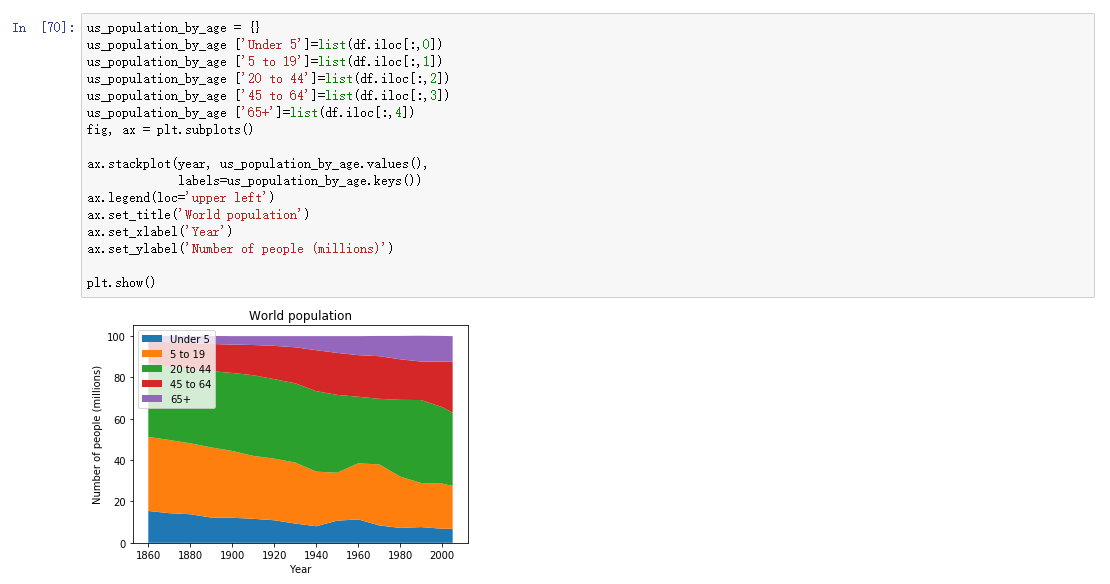

1.7 堆叠面积图

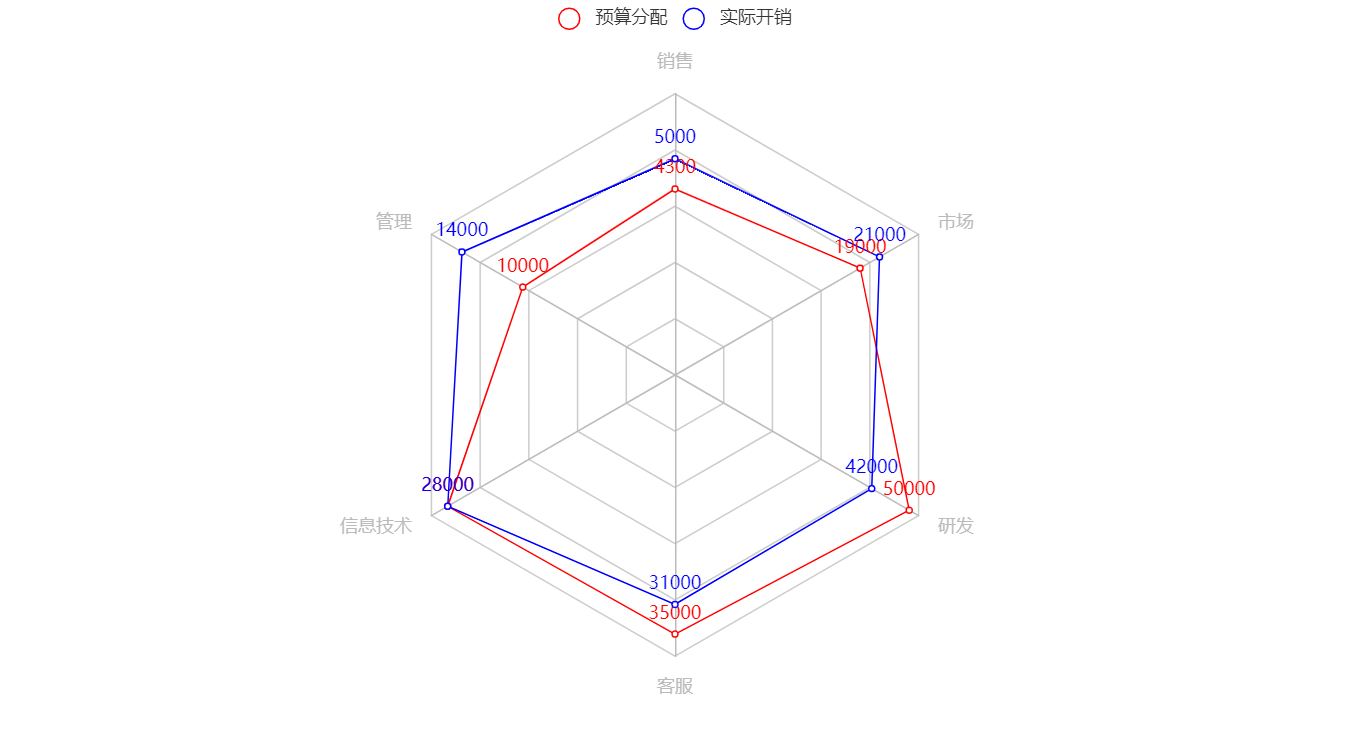

1.8 雷达图

from pyecharts.charts import Radar
from pyecharts import options as opts
schema = [  {"name":"销售","max": 6500}, {"name":"管理","max": 16000}, {"name":"信息技术","max" :30000},{"name":"客服","max": 38000}, {"name":"研发","max": 52000}, {"name":"市场","max": 25000}]
v1 = [[4300, 10000, 28000, 35000, 50000, 19000]]
v2 = [[5000, 14000, 28000, 31000, 42000, 21000]]
radar = Radar()
radar.add_schema(schema=schema)
radar.add("预算分配", v1, color='red')
radar.add("实际开销", v2, color='blue')
radar.render('radar.html')

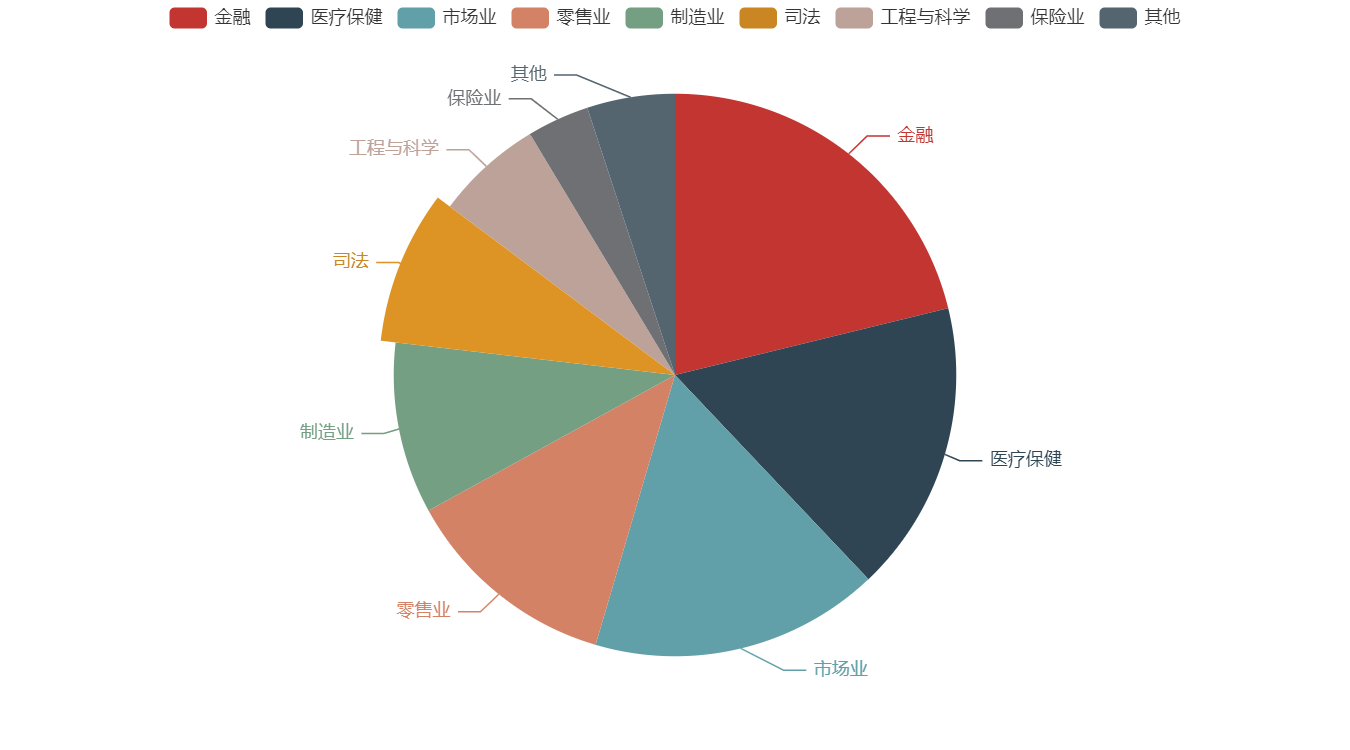

1.9 饼图

from pyecharts.charts import Pie
from pyecharts import options as opts
import pandas as pd
vote = pd.read_excel('D://数据可视化//vote_result.xlsx')
pie = Pie()
x_data = vote['Areas_of_interest']
y_data = vote['Votes']
data_pair = [list(z) for z in zip(x_data,y_data)]
pie.add('',data_pair = data_pair)
pie.render()
或者下面代码同样可以实现
#from pyecharts.charts import Pie
#from pyecharts import options as opts
#import pandas as pd
#vote = pd.read_excel('D://数据可视化//vote_result.xlsx')
#pie = Pie()
#pie.add('',vote.values.tolist())
#pie.render()

二、其他细节考点

2.1在matplotlib中基本参数设置

2.1.1有关x,y轴设置：

添加X轴标题：plt.xlabel()
添加Y轴标题：plt.ylabel()
添加X轴范围：plt.xlim()
添加Y轴范围：plt.ylim()
添加整个图片标题：plt.title()

2.1.2有关numpy常用函数

np.arange(n) ; 元素从0到n-1的ndarray类型
np.ones(shape): 生成全1
np.zeros((shape)， ddtype = np.int32) ： 生成int32型的全0
np.full(shape, val): 生成全为val
np.eye(n) : 生成单位矩阵np.ones_like(a) : 按数组a的形状生成全1的数组
np.zeros_like(a): 同理
np.full_like (a, val) : 同理np.linspace（1,10,4）： 根据起止数据等间距地生成数组
np.linspace（1,10,4, endpoint = False）：endpoint 表示10是否作为生成的元素

- 一维数组切片
a = np.array ([9, 8, 7, 6, 5, ])
a[1:4:2] –> array([8, 6]) ： a[起始编号：终止编号（不含）： 步长]- 多维数组索引
a = np.arange(24).reshape((2, 3, 4))
a[1, 2, 3] 表示 3个维度上的编号， 各个维度的编号用逗号分隔- 多维数组切片
a [：，：，：：2 ] 缺省时，表示从第0个元素开始，到最后一个元素数组的运算
np.abs(a) np.fabs(a) : 取各元素的绝对值
np.sqrt(a) : 计算各元素的平方根
np.square(a): 计算各元素的平方
np.log(a) np.log10(a) np.log2(a) : 计算各元素的自然对数、10、2为底的对数
np.ceil(a) np.floor(a) : 计算各元素的ceiling 值， floor值（ceiling向上取整，floor向下取整）
np.rint(a) : 各元素 四舍五入
np.modf(a) : 将数组各元素的小数和整数部分以两个独立数组形式返回
np.exp(a) : 计算各元素的指数值
np.sign(a) : 计算各元素的符号值 1（+），0，-1（-）
.
np.maximum(a, b) np.fmax() : 比较（或者计算）元素级的最大值
np.minimum(a, b) np.fmin() : 取最小值
np.mod(a, b) : 元素级的模运算
np.copysign(a, b) : 将b中各元素的符号赋值给数组a的对应元素

2.1.3.常见曲线的名称

plt.plot(x,y , fmt) ：绘制坐标图
plt.boxplot(data, notch, position): 绘制箱形图
plt.bar(left, height, width, bottom) : 绘制条形图
plt.barh(width, bottom, left, height) : 绘制横向条形图
plt.polar(theta, r) : 绘制极坐标图
plt.pie(data, explode) : 绘制饼图
plt.scatter(x, y) :绘制散点图
plt.hist(x, bings, normed) : 绘制直方图

2.2 jupyter notebook两种渲染方式

渲染图片
bar.render(path)                          #将图片渲染为html文件
bar.render_notebook()              #直接在jupytr notebook中渲染

2.3 可视化步骤

数据采集、数据处理和变换、可视化映射和用户感知四大步骤

2.4 ggplot图层

1）数据层（必须存在的图形层）
2）几何图形层（即想要绘图的图形类型，也是必须存在的图形层）
3）美学层（作用是图形美化）

2.5 可视化作用

1.记录信息
2.分析推理
3.信息传播与协同

2.6 简述直方图和柱形图的区别

1.直方图展示数据的分布，柱状图比较数据的大小。
2.直方图X轴为定量数据，柱状图X轴为分类数据。因此，直方图上的每根柱子都是不可移动的，X轴上的区间是连续的、固定的。而柱状图上的每根柱子是可以随意排序的，有的情况下需要按照分类数据的名称排列，有的则需要按照数值的大小排列。
3.直方图柱子无间隔，柱状图柱子有间隔。
4.直方图柱子宽度可不一，柱状图柱子宽度须一致。柱状图柱子的宽度因为没有数值含义，所以宽度必须一致。但是在直方图中，柱子的宽度代表了区间的长度，根据区间的不同，柱子的宽度可以不同，但理论上应为单位长度的倍数。

2.7 简述折线图和柱形图的区别

（1）折线图是用直线段将各数据点连接起来而组成的图形，以折线方式显示数据的变化趋势；柱形图又称条形图、直方图，是以高度或长度的差异来显示统计指标数值的一种图形，用于显示一段时间内的数据变化或显示各项之间的比较情况。
（2）在折线图中，沿水平轴均匀分布的是时间，沿垂直轴均匀分布的是数值；柱形图中数值的体现就是柱形的高度，柱形越矮则数值越小，柱形越高则数值越大。
（3）折线图描述的是连续型数据；柱形图描述的是离散型数据。

2.8 简述爬取网络数据的过程。

需求分析：首先需要分析网络数据爬取的需求，然后了解所爬取主题的网址、内容分布，所获取语料的字段、图集等内容。
技术选择：网页爬取及数可通过python，Java，C++，C#等不同的编程语言实现，主要涉及的技术包括urllib库、正则表达式、Selenium、BeautifulSoup、Scrapy等技术。
网页爬取：确定好爬取技术后、需要分析网页的DOM树结构、通过Xpath
技术定位网页所爬取内容的节点，再爬取数据；同时，部分网站涉及页面跳转、登陆验证等。
存储技术：该技术主要是存储爬取的数据信息、这些数据信息主要包括SQL数据库、纯文本格式的文件、CSV/XLS文件等。

2.9 格式塔原则

1.接近原则
2.相似原则
3.闭合原则
4.连续原则

三、 总结

就总结到这里了，老师课堂上重点强调知识点应该就这么多吧，还有的话，欢迎大家留言，并及时添加。最后希望大家考个理想成绩。
