Java VisualVM使用

article/2025/10/13 18:04:20

工具所在位置:windows下jdk安装路径内,如 C:\Program Files\Java\jdk1.8.0_20\bin\ jvisualvm.exe 双击执行;

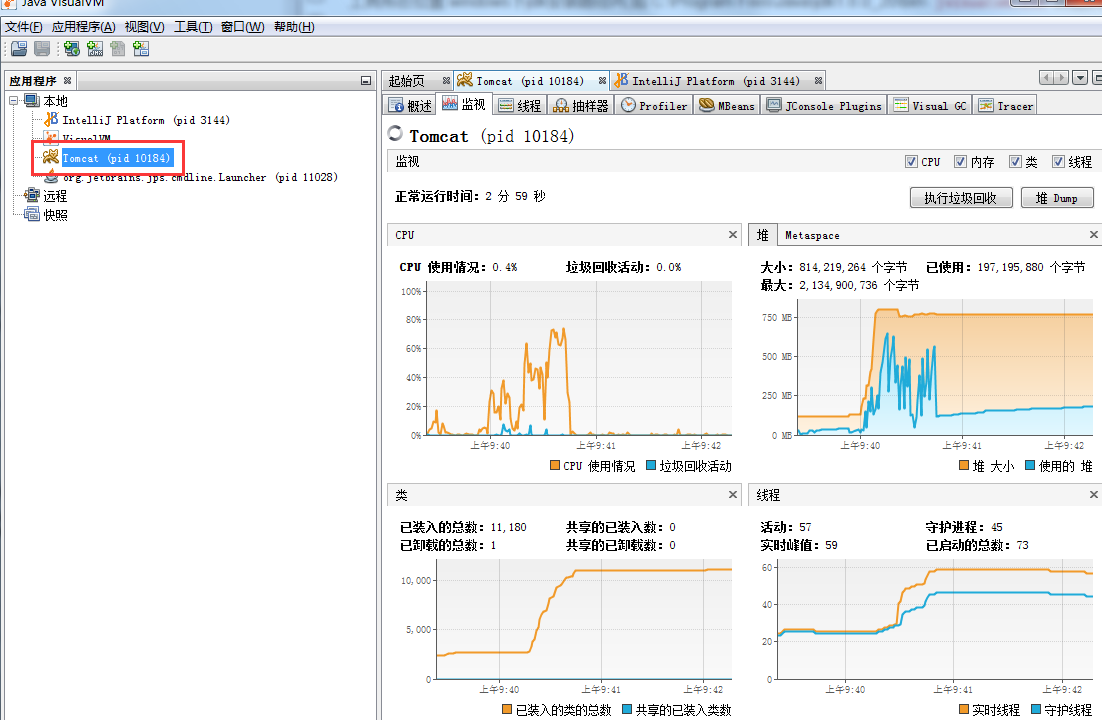

效果图如下: 可以看到我本机有一个tomcat运行的监控
在这里插入图片描述 VisualVM可以根据需要安装不同的插件，每个插件的关注点都不同，有的主要监控GC，有的主要监控内存，有的监控线程等。

如何安装插件:
1、从主菜单中选择“工具”>“插件”。
2、在“可用插件”标签中，选中该插件的“安装”复选框。单击“安装”。
3、逐步完成插件安装程序。

如果可选插件没有,那么需要更换插件更新地址: 在如下网址中找到自己jdk版本的插件地址:
https://visualvm.github.io/pluginscenters.html

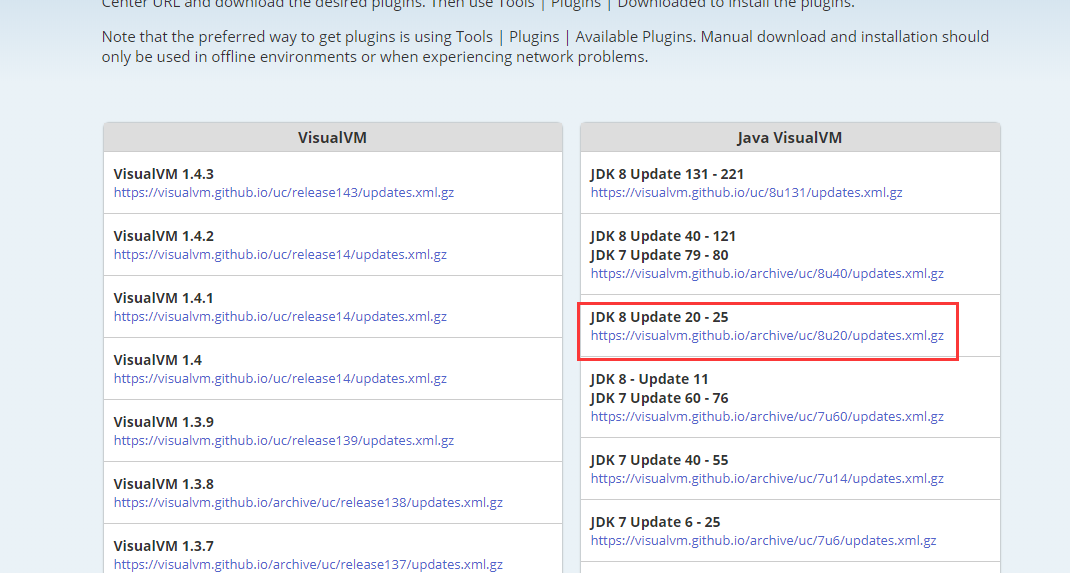

我的的jdk是jdk1.8.0_20则选择如下框中的版本地址,复制;在VisualVM->工具->插件->设置->编辑中替换URL
(此处url历史值能看出安装插件要选什么版本)
在这里插入图片描述
点击设置->编辑,粘贴新的url确定,即可看到可用插件会出现,然后选择需要的进行安装;

监控远程

右键远程->添加主机:输入ip地址,右键再选择添加JMX连接, 填入JMX端口(不知道端口号先随便填,看后面讲解)确定,出现如下错误: 由于JMX没配置或地址不对
在这里插入图片描述
（1）首先要修改远程服务器JDK中JMX服务的配置文件，以获得相应的权限：

    进入$JAVA_HOME所在的根目录的/jre/lib/management子目录下，a. 将jmxremote.password.template文件复制为jmxremote.password : cp  -r  jmxremote.password.template  jmxremote.passwordb. 调整jmxremote.access和jmxremote.password的权限为只读写，可以使用如下命令:chmod  600  jmxremote.access jmxremote.passwordc. 打开jmxremote.password文件，去掉这两行前面的注释符号# monitorRole QED# controlRole R&D

若要配置账号密码:
打开jmxremote.password，修改，添加用户或密码，建议不要使用默认的用户名和密码登录:

monitorRole   222
jmxuser       111111
newuser       222222

打开jmxremote.access，修改新加/修改的用户权限:

monitorRole   readonly
jmxuser          readwrite \create javax.management.monitor.*,javax.management.timer.* \unregister
newuser         readwrite \create javax.management.monitor.*,javax.management.timer.* \unregister

JVM的启动配置中添加信息: 此处是tomcat启动,在tomcat启动文件bin/catalina.sh ,添加如下配置(防火墙自行开放端口):

JAVA_OPTS="-Dcom.sun.management.jmxremote.port=18088-Dcom.sun.management.jmxremote.ssl=false -Dcom.sun.management.jmxremote.authenticate=false -Djava.rmi.server.hostname=172.19.16.2"

这几个配置的说明如下：
-Dcom.sun.management.jmxremote.port：这个是配置远程connection的jmx端口号的(默认是1099)，
要确定这个端口没有被占用
-Dcom.sun.management.jmxremote.ssl=false
-Dcom.sun.management.jmxremote.authenticate=false：这两个是固定配置，是JMX的远程服务权限的
-Djava.rmi.server.hostname：这个是配置server的IP的，要使用server的IP最好在机器上先用hostname -i看一下IP
是不是机器本身的IP，如果是127.0.0.1的话要改一下，否则远程的时候连不上。

完了之后,再重复之前添加JMX连接, 应该就ok了;

Visual GC

远程监控时点击Visual GC 会提示不受此JVM支持 , 需要使用Jstatd服务来解决
在jdk安装目录下 ,创建一个新的权限文件jstatd.all.policy:

cd /usr/local/src/jdk1.8.0_131/bin/
vim jstatd.all.policy

输入下文 (此处${java.home}是jre路径,而不是jdk环境变量的$JAVA_HOME) :

grant codebase "file:${java.home}/../lib/tools.jar" {permission java.security.AllPermission;
};

然后在 $JAVA_HOME/bin 下执行启动jstatd命令 :

./jstatd -J-Djava.security.policy=jstatd.all.policy
-J-Djava.rmi.server.hostname=172.19.16.2
-p 28088
-J-Djava.rmi.server.logCalls=true  &

参数说明：

-J-Djava.security.policy=jstatd.all.policy =号后面的是文件的绝对路径；
-J-Djava.rmi.server.logCalls=true 打开日志,如果客户端有连接过来的请求,可以监控到,便于排错；
-J-Djava.rmi.server.hostname=172.19.16.2 指明本机 hostname 对应的本机地址,
确保该地址可以给客户机访问。因为有的服务器 hostname 对应的 ip 不一定是外网能连上的，最好在这里直接明确指定；
-p 28088 指定服务的端口号，默认是1099,是可选参数。由于以上JMX占用了端口,此处换一个(注意开放端口)。

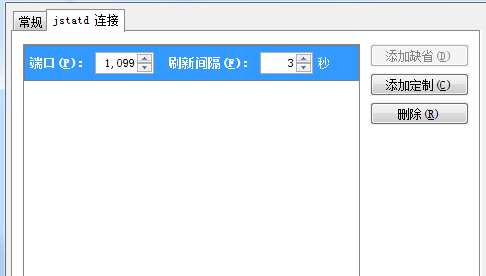

完了在visualvm添加jstatd连接,断后改成上面配置的 28088 ,然后确定,

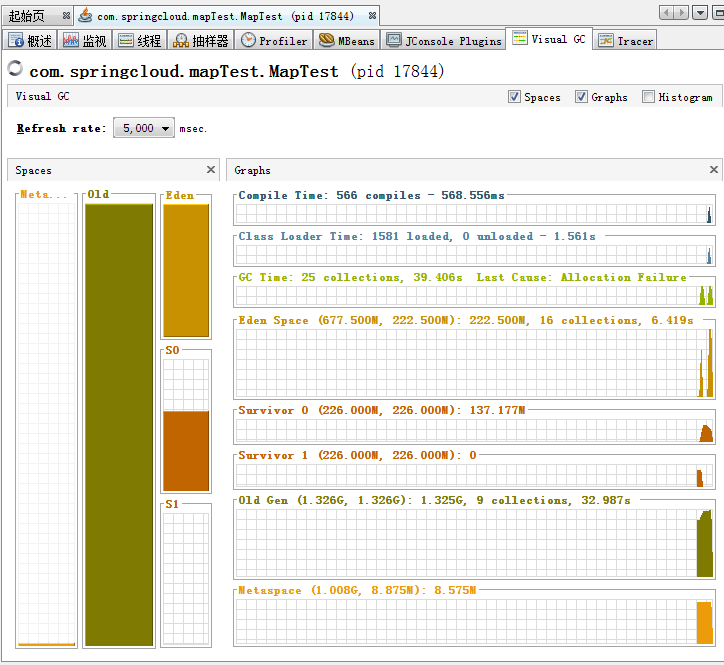

visualvm会出现运行JVM的容器如tomcat,点击Visual GC即可:
在这里插入图片描述如图:
上图堆内存良好,下图就内存占满,需要分析了

抽样器或Profiler(分析器)

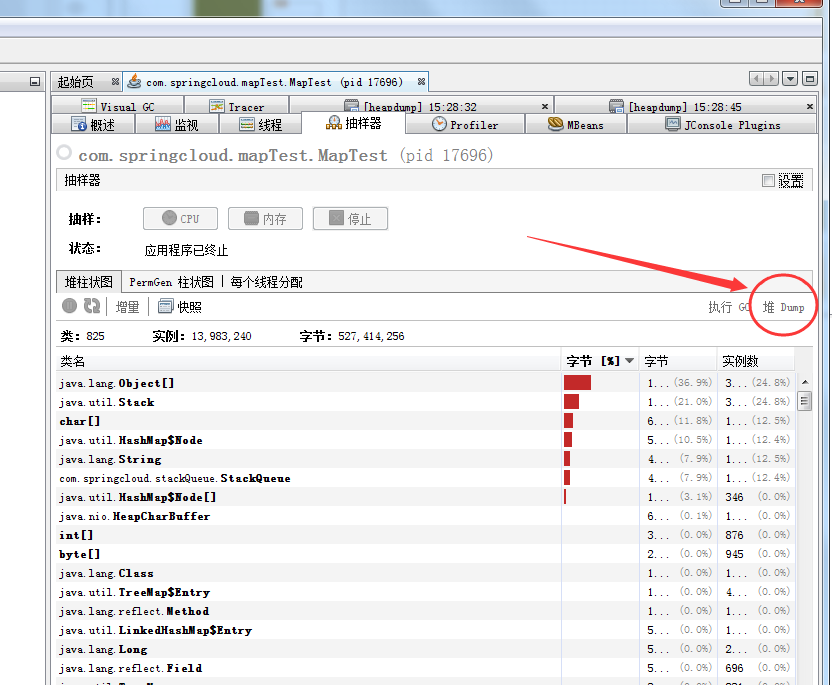

通过抽样器 分析具体哪个对象占用过多使内存占满,可以通过堆dump,分析堆转储分析数量多的对象
或两次堆dump文件对象的增长量,推断泄漏的位置
在这里插入图片描述

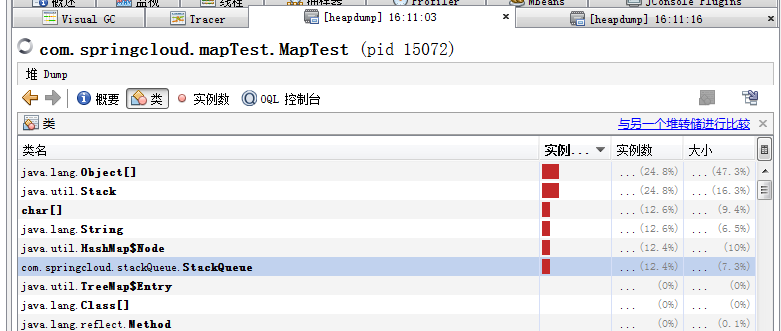

分析单独一个堆Dump中对象数量很多的情况;

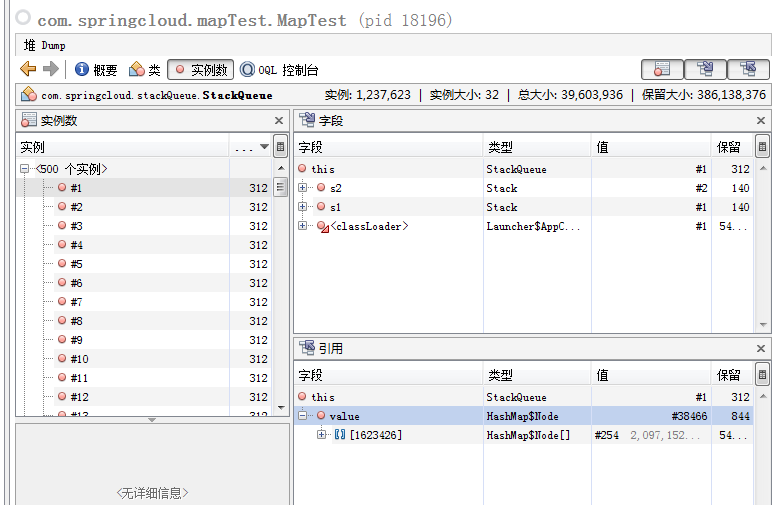

点击某个占用很多空间的类,右键在实例视图中显示.;
此处写个内存溢出的类MapTest,Memory,StactQueue用来测试;MapTest中main方法调用Memory的静态方法mm(),mm中循环将StactQueue对象存入一个map,最大Integer.MAX_VALUE次,注意main方法中让线程等待一段时间,以方便打开VisualVM分析

在这里插入图片描述

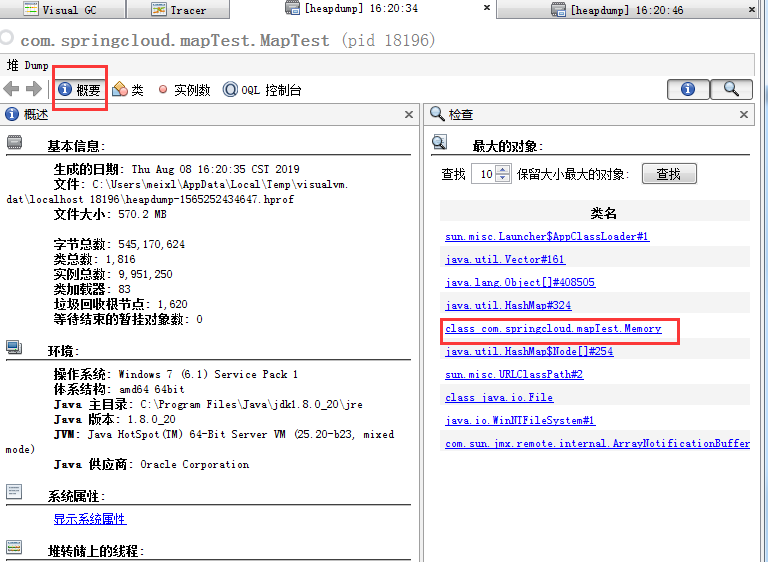

可以大概定位是某个map出现问题;那如何定位是哪个类呢?
如下排名靠前的需要分析的可能性更高 (文件越大,此查找过程CPU计算越卡顿)

生成两次时间间隔的 堆Dump 文件,比如16:03:08一次,16:03:24一次(不要太长,文件太大不便计算分析),
两者之间比较对象增量,剧增可能就有问题
在这里插入图片描述
两个堆转储比较:
