1.VLAN

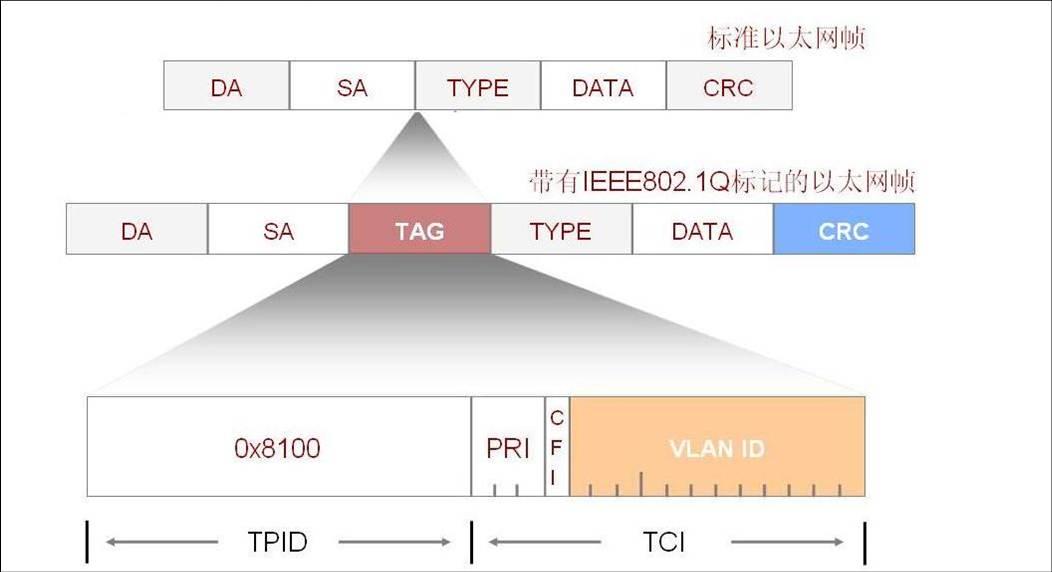

VLAN全称：Virtual Local Area Network（虚拟局域网），是将一个物理的LAN在逻辑上划分成多个广播域的通信技术。在数据帧的SMAC字段后添加VLAN标签字段，基于接口、IP、MAC或协议，对需要进行分割广播域的流量进行标记，大多数情况下都使用基于接口的方法划分VLAN。

其中的VID字段就是标记字段，交换机接口的PVID属性用于对数据帧的该字段进行标记，缺省状态下，交换机所有接口PVID=1。

2.802.1q协议

802.1q协议将交换机的物理接口分为三种类型：Access、Trunk、Hybrid。

这三种接口对应的功能各有不同，大家平时最常用的可能就是Access、Trunk接口，VLAN是网络的基础，在交换机上传输的报文流量有两个方向：入方向（inbound）、出方向（outbound），交换机接口对报文的不同处理方式也是根据流量的方向来决定的。

接下来我们就以PEC系列工业级交换机为例，来给大家详细讲解一下

一台交换机收到一个数据帧,需要判断其属于哪一个vlan有两种方法:

1）.让数据帧带上VLAN Tag,通过识别Tag得知所属VLAN。

2）.给交换机一张表,表里记录源地址与VLAN的对应关系,通过看源地址得知所属VLAN。

更为常见的方法是带tag,也就是"帧标记"。

一台交换机如果需要识别其它交换机打上的标记，这就涉及到了多厂商兼容问题。802.1q是IEEE组织定义的帧标记策略,是一个公有的标准。

3.数据帧在Access接口之间转发的过程

当Access在inbound方向收到报文时：

查看是否携带Tag，如果携带，查看是否与自己的PVID相同，相同则接收转发报文，不同则丢弃报文；

如果不携带TAG，则直接打上自己的PVID作为TAG。

Access接口在inbound方向收到报文时，进行inbound（入方向）时的处理流程，当Access接口在outbound（出方向）方向接收到报文时，进行outbound时的处理流程。其他两个接口虽然处理方式不同，但也是根据inbound流程和outbound流程来决定最终对报文进行怎样的处理。

4.数据帧在Trunk接口之间转发的过程

只有当inbound方向的流量才会被trunk接口打上PVID标签，同样的，也只有outbound方向的流量才会被trunk接口剥离PVID的标签。

5.标题数据帧在Hybrid接口之间转发的过程

Hybrid是我们实际运用最少，也是大多数人觉得最难理解的接口。它可以基于两种方式加入VLAN，一种是Untagged、另一种是Tagged。

Hybrid接口属于写入Untagged、Tagged列表中的所有VLAN，会允许这些VLAN通过。

tagged列表的作用：允许该列表中的VLAN通过接口，outbound方向收到含有该列表中标签的报文时不剥离标签。

untagged列表的作用：允许该列表中的VLAN通过接口，outbound方向收到含有该列表中标签的报文时剥离标签。

与Access、Trunk接口相同，Hybrid接口一样是inbound（入方向）打标签，outbound（出方向）剥离标签，只不过在outbound方向不根据PVID对标签进行剥离，也可以选择不剥离标签，且可以配置多个Tagged/Untagged VLAN，Hybrid接口同时具有Access口和Trunk口的特性，十分灵活，可适用于各种场景。
