VMware虚拟机三种网络连接模式详解
Vmware提供了三种网络工作模式，分别是：（1）Bridged（桥接模式）；（2）NAT（网络地址转换模式）；（3）Host-Only（仅主机模式）。
一、查看VMware虚拟机的网络连接模式

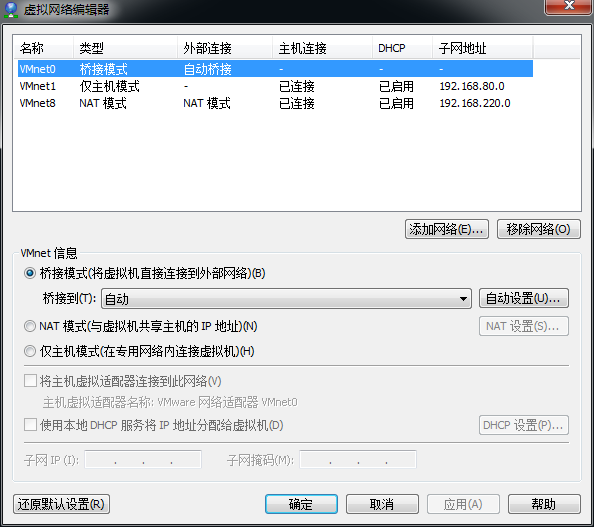

打开vmware虚拟机，单击菜单栏中的【编辑】===>【虚拟网络编辑器】，打开如图所示的窗口：
可以看到三种网络连接模式：桥接模式、仅主机模式、NAT模式。VMnet0表示的是用于桥接模式下的虚拟交换机；VMnet1表示的是用于仅主机模式下的虚拟交换机；VMnet8表示的是用于NAT模式下的虚拟交换机。

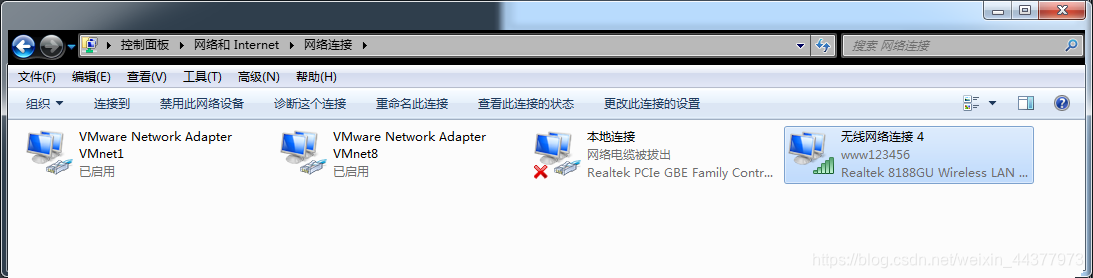

其中，在主机上对应的有VMware Network Adapter VMnet1和VMware Network Adapter VMnet8两块虚拟网卡，它们分别作用于仅主机模式与NAT模式下。如下图所示：
二、Bridged（桥接模式）
桥接模式是将主机网卡与虚拟机虚拟的网卡利用虚拟网桥进行通信。类似于把物理主机虚拟为一个交换机，所有桥接设置的虚拟机连接到这个交换机的一个接口上，物理主机也同样插在这个交换机当中。桥接模式通过虚拟网桥将主机上的网卡与虚拟交换机Vmnet0连接在一起，虚拟机上的虚拟网卡都连接在虚拟交换机Vmnet0上，所以桥接模式的虚拟机IP必须与主机在同一网段且子网掩码、网关与DNS也要与主机网卡一致。
在桥接模式下，VMWare虚拟出来的操作系统就像是局域网中的一台独立的主机，它可以访问局域网内的任何一台主机，局域网内的任何一台主机也可以访问它。应用场景：当前虚拟机为整个局域网的用户提供访问服务，其他局域网用户都能访问到当前主机。
桥接模式配置过程如下：
1、设置虚拟机网卡的网络连接模式

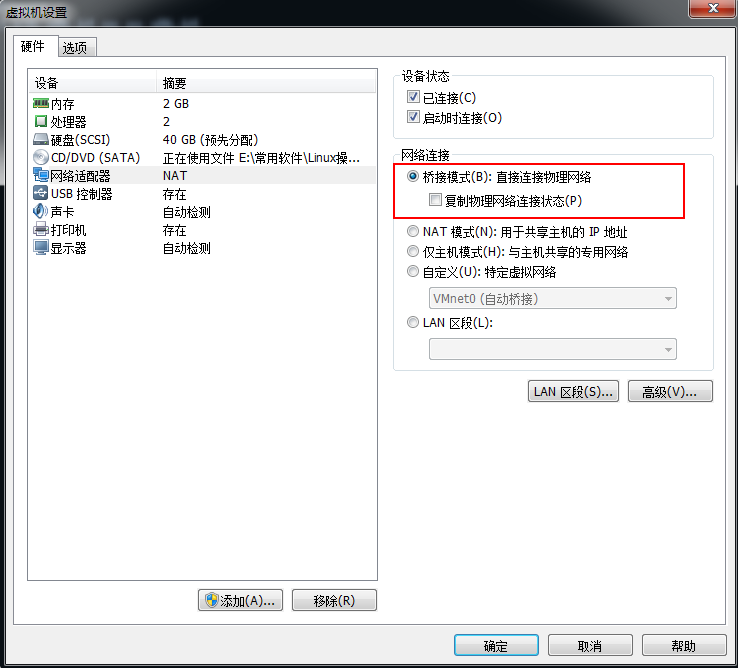

在VMWare虚拟机中单击【虚拟机】===>【设置】，然后单击【网络适配器】，【网络连接】选择【桥接模式(B)：直连物理网络】。如下图所示：
2、查看主机的网络配置信息

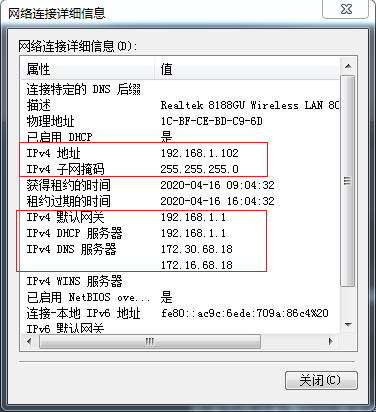

在主机的【网络连接】中双击连接网络的网卡，单击【详细信息】，查看主机的IP地址、DNS、网关等信息。如下图所示：
3、设置虚拟机的网络配置
编辑虚拟机的网卡配置文件：/etc/sysconfig/network-scripts/ifcfg-eth0
[root@wgx ~]# vim /etc/sysconfig/network-scripts/ifcfg-eth01 DEVICE=eth0 ##网卡设备名称2 HWADDR=00:0C:29:11:14:333 TYPE=Ethernet4 UUID=de465526-8150-4d27-9adb-1b21fa7b8da45 ONBOOT=yes ##自动加载6 NM_CONTROLLED=yes7 BOOTPROTO=static ##手工设置网络信息8 9 IPADDR=192.168.1.201 ##和主机在同一个网段10 PREFIX=24 ##和主机的子网掩码相同11 GATEWAY=192.168.1.1 ##和主机的网关相同12 DNS1=192.168.1.1 13 DNS2=8.8.8.8
4、重启网络服务、测试
[root@wgx ~]# service network restart
正在关闭接口 eth0： [确定]
关闭环回接口： [确定]
弹出环回接口： [确定]
弹出界面 eth0： Determining if ip address 192.168.1.201 is already in use for device eth0...[确定]
[root@wgx ~]# ping www.baidu.com
PING www.a.shifen.com (61.135.169.121) 56(84) bytes of data.
64 bytes from 61.135.169.121: icmp_seq=1 ttl=44 time=107 ms
64 bytes from 61.135.169.121: icmp_seq=2 ttl=44 time=87.1 ms
64 bytes from 61.135.169.121: icmp_seq=3 ttl=44 time=86.7 ms
64 bytes from 61.135.169.121: icmp_seq=4 ttl=44 time=103 ms
64 bytes from 61.135.169.121: icmp_seq=5 ttl=44 time=100 ms
^C
--- www.a.shifen.com ping statistics ---
5 packets transmitted, 5 received, 0% packet loss, time 4640ms
rtt min/avg/max/mdev = 86.773/97.193/107.515/8.631 ms
5、使用远程工具连接虚拟机
Xshell 6 (Build 0175)
Copyright (c) 2002 NetSarang Computer, Inc. All rights reserved.Type `help' to learn how to use Xshell prompt.
[D:\~]$ Connecting to 192.168.1.201:22...
Connection established.
To escape to local shell, press 'Ctrl+Alt+]'.Last login: Thu Apr 16 05:17:06 2020 from 192.168.1.102
[root@wgx ~]#
三、NAT（地址转换模式）
在NAT模式中，主机网卡直接与虚拟NAT设备相连，然后虚拟NAT设备与虚拟DHCP服务器一起连接在虚拟交换机VMnet8上，这样就实现了虚拟机联网。
在连接Vmnet8虚拟交换机时，虚拟机会将虚拟NAT设备以及虚拟DHCP服务器连接到Vmnet8虚拟交换机上，同时也会将主机上的虚拟网卡VMWare Network Adapter Vmnet8连接到Vmnet8虚拟交换机上。网卡VMWare Network Adapter Vmnet8只是作为主机与虚拟机通信的借口，虚拟机并不是依靠网卡VMWare Network Adapter Vmnet8来联网的。
虚拟机借助NAT功能，通过宿主机器所在的网络来访问公网，使用NAT模式可以实现虚拟机访问互联网。NAT模式下虚拟机的TCP/IP配置信息是由VMnet8虚拟网络的DHCP服务器提供的，局域网中的其他真实主机将无法访问本虚拟机，但该主机上其他同一个网段的虚拟机可以访问。可以理解成我们自己家里的宽带，你可以访问百度，但是其他人无法访问到你。应用场景：只是通过虚拟机上网，其他用户不能访问你的虚拟机。
NAT模式配置过程如下：
1、配置NAT和DHCP

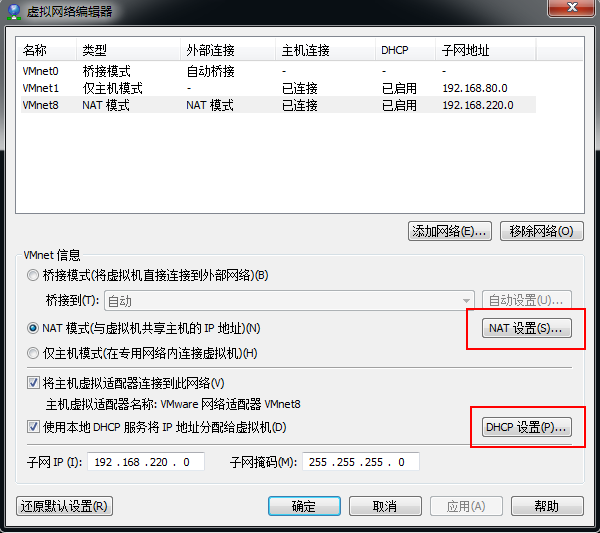

打开vmware虚拟机，单击菜单栏中的【编辑】=>【虚拟网络编辑器】=>【NAT模式】，打开如图所示的窗口：

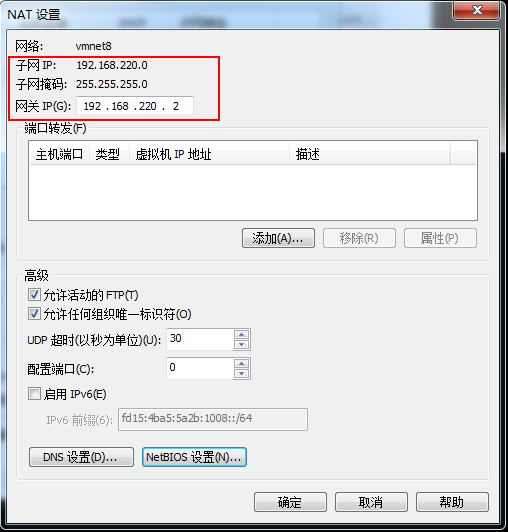

单击【NAT设置】按钮，如下图所示：

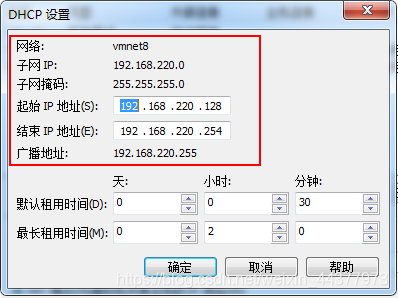

单击【DHCP设置】按钮，如下图所示：
2、设置虚拟机网卡的网络连接模式
在VMWare虚拟机中单击【虚拟机】===>【设置】，然后单击【网络适配器】，【网络连接】选择【NAT模式(N)：用于共享主机的IP地址】。如下图所示：
3、设置虚拟机的网络配置
编辑虚拟机的网卡配置文件：/etc/sysconfig/network-scripts/ifcfg-eth0
[root@wgx ~]# vim /etc/sysconfig/network-scripts/ifcfg-eth0 1 DEVICE=eth02 HWADDR=00:0C:29:11:14:333 TYPE=Ethernet4 UUID=de465526-8150-4d27-9adb-1b21fa7b8da45 ONBOOT=yes6 NM_CONTROLLED=yes7 BOOTPROTO=dhcp
4、重启网络服务，查看网络配置信息
[root@wgx ~]# service network restart
正在关闭接口 eth0： [确定]
关闭环回接口： [确定]
弹出环回接口： [确定]
弹出界面 eth0：
正在决定 eth0 的 IP 信息...完成。[确定]
[root@wgx ~]# ifconfig
eth0 Link encap:Ethernet HWaddr 00:0C:29:11:14:33 inet addr:192.168.220.128 Bcast:192.168.220.255 Mask:255.255.255.0inet6 addr: fe80::20c:29ff:fe11:1433/64 Scope:LinkUP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1RX packets:9769 errors:0 dropped:0 overruns:0 frame:0TX packets:3889 errors:0 dropped:0 overruns:0 carrier:0collisions:0 txqueuelen:1000 RX bytes:746679 (729.1 KiB) TX bytes:325301 (317.6 KiB)
5、测试网络
[root@wgx ~]# ping www.baidu.com
PING www.a.shifen.com (61.135.169.121) 56(84) bytes of data.
64 bytes from 61.135.169.121: icmp_seq=1 ttl=128 time=79.0 ms
64 bytes from 61.135.169.121: icmp_seq=2 ttl=128 time=79.1 ms
64 bytes from 61.135.169.121: icmp_seq=3 ttl=128 time=71.3 ms
64 bytes from 61.135.169.121: icmp_seq=4 ttl=128 time=77.0 ms
64 bytes from 61.135.169.121: icmp_seq=5 ttl=128 time=71.4 ms
^C
--- www.a.shifen.com ping statistics ---
5 packets transmitted, 5 received, 0% packet loss, time 4511ms
rtt min/avg/max/mdev = 71.347/75.605/79.146/3.524 ms
6、使用远程工具连接虚拟机
Xshell 6 (Build 0175)
Copyright (c) 2002 NetSarang Computer, Inc. All rights reserved.Type `help' to learn how to use Xshell prompt.
[D:\~]$ Connecting to 192.168.220.128:22...
Connection established.
To escape to local shell, press 'Ctrl+Alt+]'.Last login: Thu Apr 16 11:48:39 2020 from 192.168.220.1
[root@wgx ~]#
说明：主机上的虚拟网卡VMWare Network Adapter Vmnet8用于虚拟机和主机之间的通信，如果禁用掉该网卡，在主机上使用远程连接工具将无法连接到该虚拟机。
四、Host-Only（仅主机模式）
Host-Only模式其实就是NAT模式去除了虚拟NAT设备，然后使用VMware Network Adapter VMnet1虚拟网卡连接VMnet1虚拟交换机来与虚拟机通信的，Host-Only模式将虚拟机与外网隔开，使得虚拟机成为一个独立的系统，只能与主机相互通讯。
Host-Only模式通过主机的虚拟网卡VMWare Network Adapter VMnet1来连接虚拟交换机VMnet1，从而达到与虚拟机通信的目的。如果想要在Host-Only模式下联网，可以将能联网的主机网卡共享给VMWare Network Adapter VMnet1，以实现虚拟机联网。
Host-Only模式的配置过程和NAT模式基本相同。
