从5.0版本开始，CGAL仅是一个头文件库，这意味着CGAL无需编译，只需安装好CGAL的依赖项即可。

CGAL主要依赖项是boost
CGAL还依赖GMP和MPFR（CGAL会提供编译好的）
如果需要使用CGAL的可视化功能，则还需要Qt库

附：CGAL依赖环境、依赖库的详细说明

如果遇到问题，欢迎留言。也可以加群讨论。

方法一：自己安装依赖库

CGAL5.0.2 + Windows + VS17

此示例也安装了Qt模块，这意味着安装成功后可使用CGAL的可视化功能。

安装Boost

Boost是CGAL的强制依赖库。下载地址

下载boost_1_71_0-msvc-XX.Y-64.exe
1. VS2015选择XX.Y=14.0
2. VS2017选择14.1
3. VS2019选择14.2
运行下载器，安装到D:\local\boost_1_71_0
设置环境变量，这帮助cmake找到boost
- BOOST_LIBRARYDIR = D:\local\boost_1_71_0\lib64-msvc-14.1
- Boost_INCLUDEDIR = D:\local\boost_1_71_0
- PATH = D:\local\boost_1_71_0\lib64-msvc-14.1

安装CGAL

下载地址
（1）下载CGAL-5.0.2-Setup.exe
这是一个自解压的可执行文件，它会下载CGAL头文件、示例、演示的源代码，还会下载GMP和MPFR的预编译版本

若提示环境变量设置失败，要让我们自行设置环境变量：PATH = D:\local\CGAL-5.0.2\auxiliary\gmp\lib
此exe下载器必须完整下载文件，如果报错则代表没有下载完成。建议科学上网，而且网速要快

（2）配置环境变量
CGAL_DIR = D:\local\CGAL-5.0.2，帮助cmake在配置过程中找到CGAL

注：如果你下载的CGAL版本没有提供exe，或者下载速度太慢，可以直接下载提供的zip包

安装Qt

（1）下载适合VS版本的Qt库以及开发包
建议大家安装QT5.13.1，下载地址

（2）添加环境变量

QTDIR = D:\local\Qt\Qt5.13.1，帮助cmake找到Qt
PATH = D:\local\Qt\Qt5.13.1\5.13.1\msvc2017_64\bin。为了避免与另一个文件夹中具有相同名称的另一个dll发生任何冲突，请将此路径添加为列表中的第一个。

（3）在VS中安装Qt插件

打开VS17，工具–>扩展和更新–>联机–>搜索Qt–>安装Qt Visual Studio Tools
安装完成后，重启VS，点集文件->新建->项目->Qt就可以关于Qt的信息；并且在工具栏中会有Qt VS Tools选项

（4）配置VS中的Qt插件

在工具栏中打开Qt VS Tools–>Qt Options–>Add
添加msvc_2017_64 = D:\local\Qt\Qt5.13.1\5.13.1\msvc2017_64

编译示例

（1）进入目录（cmd命令）

D:\local\CGAL-5.0.2> cd examples\Triangulation_2
D:\local\CGAL-5.0.2\examples\Triangulation_2> mkdir build
D:\local\CGAL-5.0.2\examples\Triangulation_2> cd build
D:\local\CGAL-5.0.2\examples\Triangulation_2\build> cmake-gui ..

（2）使用cmake生成工程文件

打开cmake的图形界面
where is the source code：D:\local\CGAL-5.0.2\examples\Triangulation_2
where to build the binaries：D:\local\CGAL-5.0.2\examples\Triangulation_2\build
Configure->VS 15 2017，Win64->Finish
Generate

（3）运行

打开生成的Triangulation_2_Examples.sln文件（目录位置：D:\local\CGAL-5.0.2\examples\Triangulation_2\build）
选择要编译的例子：将draw_triangulation_2设置为启动项
运行即可

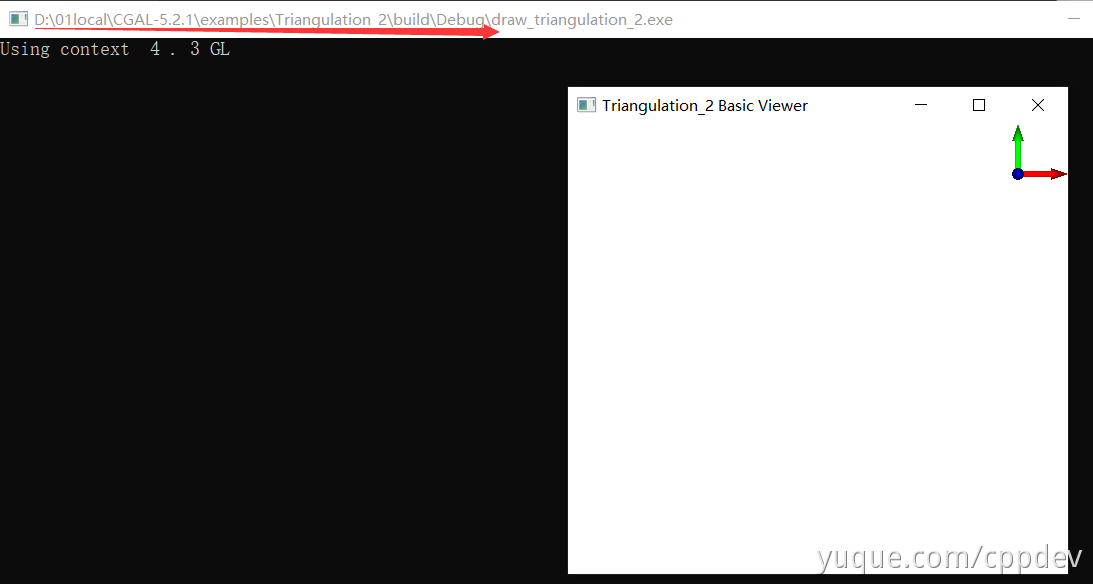

问题：如果没有出现图案
请添加图片描述

请把D:\01local\CGAL-5.2.1\examples\Triangulation_2\data文件夹拷贝到D:\01local\CGAL-5.2.1\examples\Triangulation_2\build\Triangulation_2_Examples.sln同目录下即可

在VS中使用CGAL库

引用boost

boost的dll和lib文件名中包含gd的为debug版本，这里以使用release版本为例

include目录：D:\local\boost_1_71_0
lib文件目录：D:\local\boost_1_71_0\lib64-msvc-14.1
lib文件名列表（release版本）

（或者直接D:\local\boost_1_71_0\lib64-msvc-14.1\*.lib）

boost_container-vc141-mt-gd-x64-1_71.lib
boost_date_time-vc141-mt-gd-x64-1_71.lib
libboost_exception-vc141-mt-gd-x64-1_71.lib
boost_filesystem-vc141-mt-gd-x64-1_71.lib
boost_graph-vc141-mt-gd-x64-1_71.lib
boost_iostreams-vc141-mt-gd-x64-1_71.lib
boost_locale-vc141-mt-gd-x64-1_71.lib
boost_math_c99-vc141-mt-gd-x64-1_71.lib
boost_math_c99f-vc141-mt-gd-x64-1_71.lib
boost_math_c99l-vc141-mt-gd-x64-1_71.lib
boost_math_tr1-vc141-mt-gd-x64-1_71.lib
boost_math_tr1f-vc141-mt-gd-x64-1_71.lib
boost_math_tr1l-vc141-mt-gd-x64-1_71.lib
boost_prg_exec_monitor-vc141-mt-gd-x64-1_71.lib
boost_random-vc141-mt-gd-x64-1_71.lib
boost_regex-vc141-mt-gd-x64-1_71.lib
boost_serialization-vc141-mt-gd-x64-1_71.lib
boost_system-vc141-mt-gd-x64-1_71.lib
libboost_test_exec_monitor-vc141-mt-gd-x64-1_71.lib
boost_thread-vc141-mt-gd-x64-1_71.lib
boost_unit_test_framework-vc141-mt-gd-x64-1_71.lib
boost_wserialization-vc141-mt-gd-x64-1_71.lib

引用gmp

下载链接：https://github.com/CGAL/cgal/releases中GMP and MPFR libraries, for Windows 64bits的链接

lib目录：D:\local\CGAL-5.0.2\auxiliary\gmp\lib
lib文件名

libgmp-10.lib
libmpfr-4.lib

include目录：D:\local\CGAL-5.0.2\auxiliary\gmp\include
将dll拷贝到：程序生成的exe所在目录，本例中是D:\codes\Cpp3D\bin\x64\Debug

引用CGAL

CGAL只是一个头文件夹包，只要引用头文件即可

include目录：D:\local\CGAL-5.0.2\include

Helloworld

#include <iostream>
#include <CGAL/Exact_predicates_exact_constructions_kernel.h>
typedef CGAL::Exact_predicates_exact_constructions_kernel Kernel; //精确谓词、精确构造的内核
typedef Kernel::Point_3 CGPoint3;using namespace std;int main()
{double x = 2.21231224, y = 3.321443645, z = 4.12335465;CGPoint3 pnt(x, y, z);cout << pnt << endl;//double x1 = pnt.x();double x1 = CGAL::to_double(pnt.x());cout << x1 << endl;//to_intervalreturn 0;
}

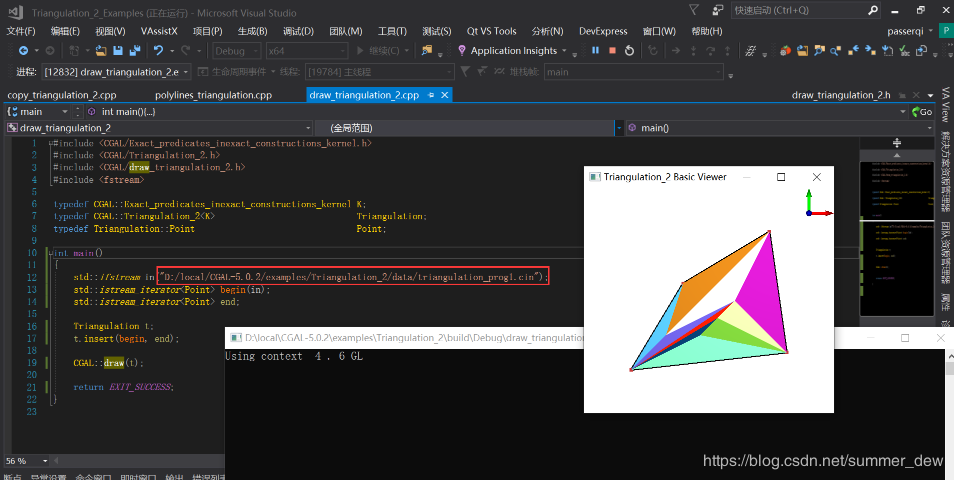

请添加图片描述

报错处理

在cmake配置时报错：未能找到Boost

报错：Could NOT find Boost (missing: Boost_INCLUDE_DIR)
解决：虽然设置了BOOST的环境变量，但这里还是找不到。所以修改一下Cmake文件

打开CGAL-5.0.2\cmake\modules\CGAL_SetupBoost.cmake
在find_package语句前面，设置BOOST的路径：SET(BOOST_ROOT "D:\local\boost_1_71_0")

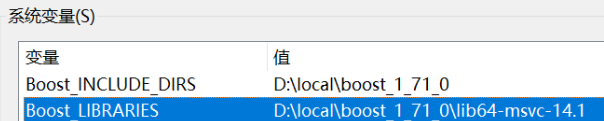

看到cmake中的变量为${Boost_INCLUDE_DIRS}、${Boost_LIBRARIES}，将环境变量改成这个

编译示例，未找到GMP

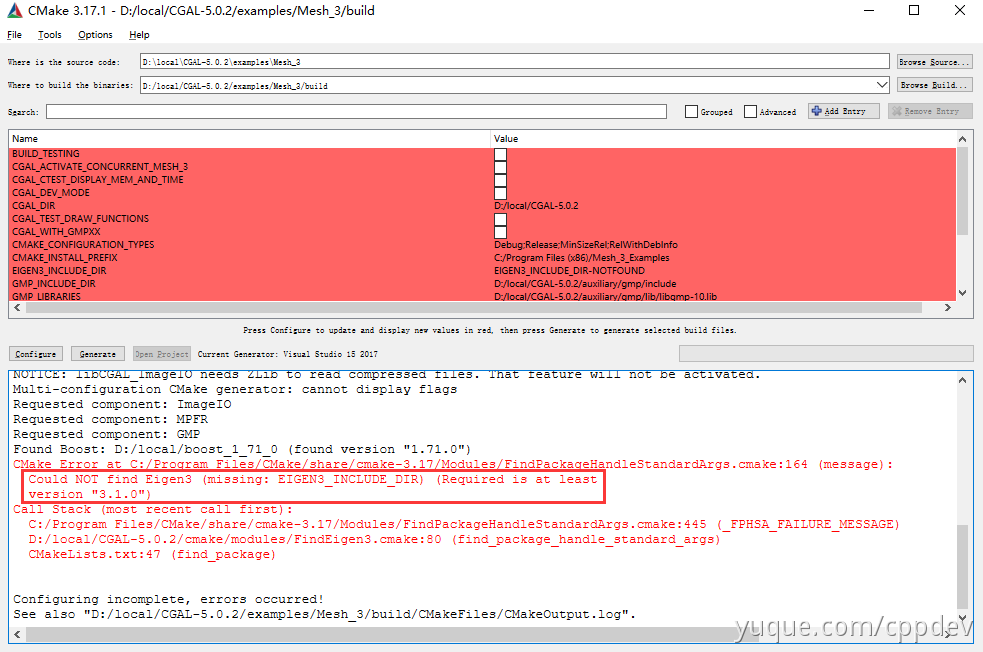

报错：CMake Error at C:/local/CMake/share/cmake-3.18/Modules/FindPackageHandleStandardArgs.cmake:165 (message): Could NOT find GMP (missing: GMP_LIBRARIES)

请添加图片描述
问题：发现D:\01local\CGAL-5.2.1\auxiliary\gmp路径中是空的

解决：

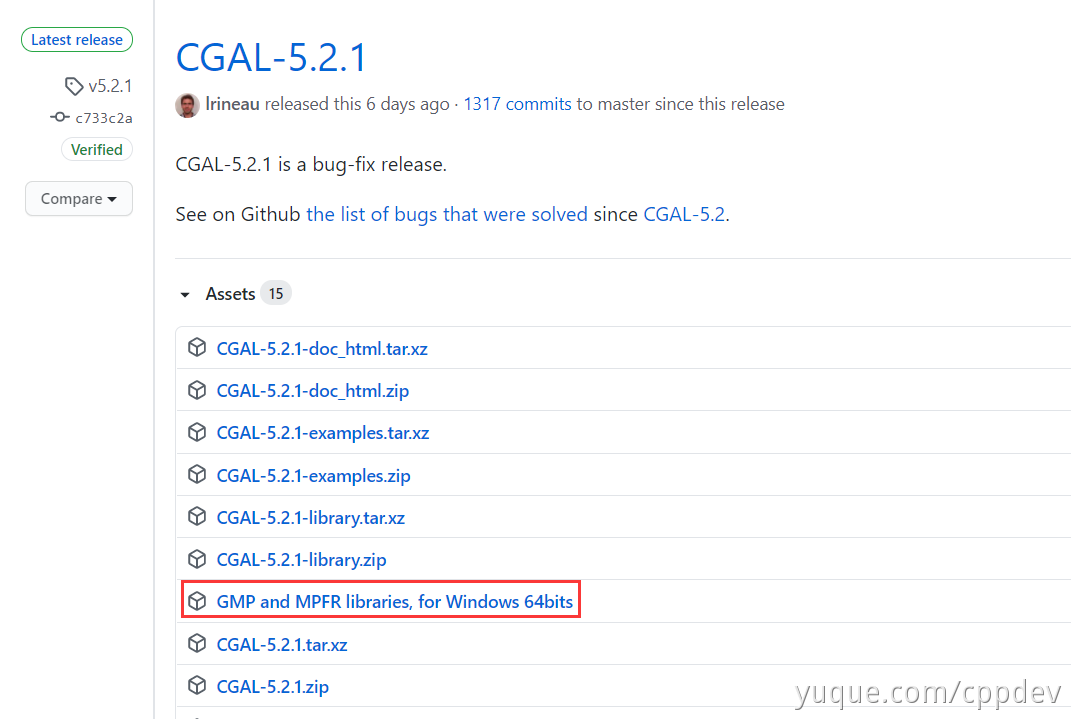

在网站中下载CGAL的工具库

请添加图片描述

下载之后将gmp拷贝到D:\01local\CGAL-5.2.1\auxiliary\gmp中
将D:\01local\CGAL-5.2.1\auxiliary\gmp\lib配置到Path中

编译Mesh_3例子报错：未能找到Eigen3

Eigen是一个高层次的C ++库，有效支持线性代数，矩阵和矢量运算，数值分析及其相关的算法。Eigen是一个开源库，从3.1.1版本开始遵从MPL2许可。
请添加图片描述

安装Eigen3

Eigen3下载地址，解压到D:\local
配置环境变量：EIGEN3_INCLUDE_DIR = D:\local\eigen-3.3.7

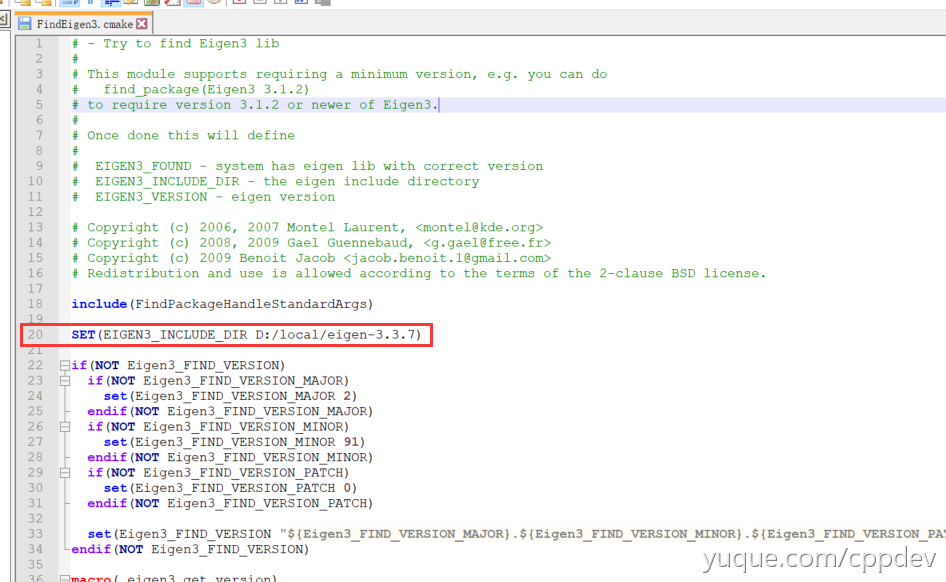

如果发现还会报错，则可以打开D:\local\CGAL-5.0.2\Cmake\modules/FindEigen3.cmake，在前面添加上这句话SET(EIGEN3_INCLUDE_DIR D:/local/eigen-3.3.7)

请添加图片描述 4. 再次配置，cmake即可通过

编译demo/Polyhedron失败：未能找到METIS

METIS是一个图分割库(graph partitioning)

请添加图片描述

安装metis：

下载

方法二：用Vcpkg库管理器安装

可使用Vcpkg包管理器安装CGAL，它会自动安装CGAL的依赖项目
这非常方便，但由于网络的问题，安装有时候会出错。
比如：使用Vcpkg安装CGAL的qt模块经常报错（./vcpkg.exe install cgal[qt]:x64-windows）

安装CGAL库

(1) 安装Vcpkg

D:\local>git clone https://github.com/microsoft/vcpkg
D:\local>cd vcpkg
D:\local\vcpkg>.\bootstrap-vcpkg.bat

(2) 配置Vcpkg的环境变量，修改编译器版本

打开配置文件：{VCPKG_ROOT}\triplets\x64-windows.cmake
添加或修改此句话：set(VCPKG_PLATFORM_TOOLSET v141)，表明设置为VS2017。否则会以电脑中最新的VC++版本编译

(3) 用Vcpkg安装CGAL

D:\local\vcpkg>.\vcpkg.exe install cgal:x64-windows

(4) 将vckpg下载的内容集成到工程中

在Vcpkg中生成NuGet配置文件
D:\local\vcpkg>.\vcpkg.exe integrate project
在NuGet中添加源
打开VS->工具->NuGet包管理器->程序包管理器设置->程序包源->添加源->选择vcpkg目录下的“scripts\buildsystems”目录
在工程中添加vcpkg
打开VS工程->右键点击需要设置的工程，选择“管理NuGet程序包”->在右上角的“程序包源”中选择刚刚设置的“vcpkg”。这样在“浏览”选项卡中就可以看到“vcpkg.D.local.vcpkg”->安装

至此，CGAL库已安装成功，可以正常使用它的核心功能。

编译示例

（1）下载示例
CGAL官方示例（下载地址），并解压

（2）进入示例文件夹，打开cmake的GUI软件

C:\dev\CGAL-5.0.2> cd examples\Triangulation_2
C:\dev\CGAL-5.0.2\examples\Triangulation_2> mkdir build
C:\dev\CGAL-5.0.2\examples\Triangulation_2> cd build
C:\dev\CGAL-5.0.2\examples\Triangulation_2\build> cmake-gui ..

（3）点击Configure，配置内容

指定生成器Generator，如VS2017
指定平台Optional Platform，如x64
指定交叉编译的工具链文件（toolchain file for cross compilation），即vcpkg.cmake文件（D:\local\vcpkg\scripts\buildsystems\vcpkg.cmake）
如果示例需要Qt库，则填写Qt有关的CMake变量和路径
点击生成Generate，生成VS工程。即可打开工程并编译
