为了防止有人看不明白文中涉及的术语和定义，我这里先解释一下：
FAKRA连接器 FachkreisAutomobil Connector
FAKRA是一种射频信号连接器(以下简称FAKRA)。
HSD连接器 HighSpeed Data Connector
HSD是一种高速数据连接器，支持USB2.0、LVDS、IEEE1394、ETHERNET协议的传输（以下简称HSD）。
FAKRA、HSD连接器结构
FAKRA、HSD连接器由护套、内导体、外导体、压接环组成（见图1）。

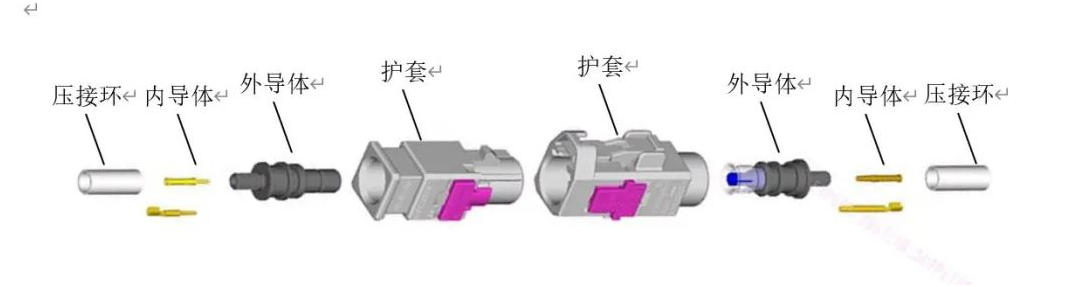

图1 结构示意图
FAKRA、HSD连接器的内导体、外导体、压接环压接后组成导体组件（见图2）。
图2 导体组件示意图
特性阻抗Impedance
由于在整个传输线上阻抗维持恒定不变，特性阻抗就是表达传输线的这种特性的名称。
插入损耗Insertion Loss
插入损耗是指发射端与接收端之间，插入电缆或元件产生的信号损耗，通常指衰减。插入损耗以接收信号电平的对应分贝（dB）来表示。
反射损耗 ReturnLoss
是电缆链路由于阻抗不匹配所产生的反射，一般是inline处的反射。不匹配主要发生在连接器的地方，但也可能发生于电缆中特性阻抗发生变化的地方。
视频传输连接器的性能一般来说，有下表中这些技术参数需要关注：
表1 技术要求
项目 技术要求 试验方法
基本特性 外观及尺寸 外观及尺寸 1、FAKRA的interface应符合ISO20860-1的要求
2、HSD的interface应符合TS 2008001 中10.2的要求
3、其余要求符合跟普通连接器要求一致就行。
机械强度 导体组件的导线附着力 ≥110N
导体组件对护套插入力 ≤30N
导体组件对护套保持力 ≥110N
导体组件插入/拔出力 插入力＜20N
拔出力：2N-20N
解锁力 跟普通连接器要求一致就行
连接器插入力与拔出力 跟普通连接器要求一致就行
连接器保持力 ≥110N
连接器侧向负荷力 ≥75N
塑壳防误操作对配力 ≥80N
密封性 跟普通连接器要求一致就行
表1（续）
项目 技术要求 试验方法
基本特性 电气特性 接触电阻 产品 接触电阻
初始测 耐久试验后
FAKRA ≤5mΩ ≤40mΩ
HSD ≤15mΩ ≤40mΩ
压接金相分析 压接翼间隙：不小于端子壁厚的1/10
压接翼差值：不小于端子壁厚的1/2
毛刺高度：不大于端子壁厚
毛刺宽度：不大于端子厚度的1/2
基底厚： 不小于端子厚度的3/4
X光无损探伤 芯线和屏蔽丝之间没有游离屏蔽丝和短接
绝缘电阻 跟普通连接器要求一致就行
耐高压电 FAKRA：800V AC
HSD： 500V AC
数据传输性能 特性阻抗 FAKRA应保证特性阻抗50±6Ω线50±3Ω
HSD应保证特性阻抗100±15Ω线100±6Ω
插入损耗 见下表
返回损耗 FAKRA：≤ -15.6dB 0 to 2 GHZ
≤ -14 dB 2 to 3 GHZ
HSD：≤ -20 dB 0to 1.0 GHz
≤ -17 dB 1to 2.0 GHz
屏蔽性能 FAKRA应满足3GHZ下≤-45dB
HSD应满足0 - 1 GHz≤ -65 dB 、 1 - 2 GHz≤ -60 dB
组内时滞（仅适用HSD） 90°插件≤25ps 180°插件≤5ps
线≤25ps/m
组间时滞（仅适用HSD） 插件≤5ps 线≤25ps/m
近端串扰（仅适用HSD） ＜-30dB to 1GHz
远端串扰（仅适用HSD） ＜-35dB to 1GHz
眼图（仅适用HSD） 适配芯片厂家提供眼图要求
