Unity导出模型为Obj文件

- 资源链接
- - 下载导入
- 代码纪要
- 使用方式
- 参考链接

资源链接

原插件代码中只有MeshFilter的Obj导出代码；由于项目需求，需要将SkinnedMeshRenderer导出为Obj文件，故在原代码的基础上，扩展出了SkinnedMeshRenderer的Obj导出功能。对原代码有兴趣的可以自行进入参考链接2。
下载链接：修改后MeshFilter和SkinnedMeshRenderer的Obj导出功能

下载导入

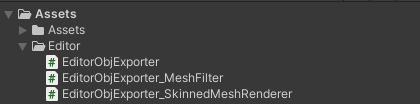

将下载的插件导入项目之后，就是文件夹Editor下的3个C#脚本文件。如下图，

代码纪要

下面对代码进行简单分析纪要：

总共3个脚本分别为抽象泛型父类EditorObjExporter<T, R>、MeshFilter的子类EditorObjExporter_MeshFilter和SkinnedMeshRenderer的子类EditorObjExporter_SkinnedMeshRenderer。MeshFilter和SkinnedMeshRenderer的整个过程代码都一样只有在获取Mesh网格和Material[]材质时有所不同。
由于是Unity的工具栏程序，所以大部分为static静态函数，尤其是3个触发函数：ExportSelectionToSeparate、ExportWholeSelectionToSingle、ExportEachSelectionToSingle。
结合前两条，脚本之所以使用单例设计模式。是因为这个功能唯一的非静态函数string MeshToString(MeshFilter t, Dictionary<string, ObjMaterial> materialList)，用于子类分别获取Mesh网格和Material[]材质，所以该函数使用泛型类继承的方式；同时父类的static void MeshToFile(T t, string folder, string filename)和static void MeshesToFile(T[] ts, string folder, string filename)两个静态函数都需要调用该方法，但因为MeshToString是非静态函数，使用单例对象调用是最方便简单的。
该功能，如果还有什么更加好的解决方案，欢迎探讨。示例代码：

sw.Write(GetInstance().MeshToString(t, materialList));//静态类中使用单例对象调用函数

3个触发函数的基本流程相同：先通过Selection.GetTransforms(SelectionMode.Editable | SelectionMode.ExcludePrefab);函数获取当前选择的Transform对象数组；再根据泛型的每个子类不同的需求遍历该数组，并获取对应的组件；最后根据获取的组件数组保存成Obj文件。示例代码：

protected static void ExportSelectionToSeparate()
{if (!CreateTargetFolder())return;Transform[] selection = Selection.GetTransforms(SelectionMode.Editable | SelectionMode.ExcludePrefab);if (selection.Length == 0){EditorUtility.DisplayDialog("No source object selected!", "Please select one or more target objects", "");return;}int exportedObjects = 0;for (int i = 0; i < selection.Length; i++){Component[] components = selection[i].GetComponentsInChildren(typeof(T));for (int m = 0; m < components.Length; m++){exportedObjects++;MeshToFile((T)components[m], targetFolder, selection[i].name + "_" + i + "_" + m);}}if (exportedObjects > 0)EditorUtility.DisplayDialog("Objects exported", "Exported " + exportedObjects + " objects", "");elseEditorUtility.DisplayDialog("Objects not exported", "Make sure at least some of your selected objects have mesh filters!", "");
}

先通过MeshToString函数将组件中获取的Mesh网格转换成String字符串：先顶点数据循环，再法线数据循环，然后是UV数据循环，最后材质数据循环的同时储存材质对象字典。函数代码：

protected static string MeshToString(Mesh mesh, Material[] materials, string name, Transform transform, Dictionary<string, ObjMaterial> materialList)
{StringBuilder sb = new StringBuilder();sb.Append("g ").Append(name).Append("\n");//数据起始foreach (Vector3 lv in mesh.vertices){//顶点数据循环输入Vector3 wv = transform.TransformPoint(lv);//This is sort of ugly - inverting x-component since we're in//a different coordinate system than "everyone" is "used to".sb.Append(string.Format("v {0} {1} {2}\n", -wv.x, wv.y, wv.z));}sb.Append("\n");//空格foreach (Vector3 lv in mesh.normals){//法线数据循环输入Vector3 wv = transform.TransformDirection(lv);sb.Append(string.Format("vn {0} {1} {2}\n", -wv.x, wv.y, wv.z));}sb.Append("\n");//空格foreach (Vector3 v in mesh.uv){//UV数据循环输入sb.Append(string.Format("vt {0} {1}\n", v.x, v.y));}for (int material = 0; material < mesh.subMeshCount; material++){//材质数据循环输入sb.Append("\n");//空格sb.Append("usemtl ").Append(materials[material].name).Append("\n");sb.Append("usemap ").Append(materials[material].name).Append("\n");try{//See if this material is already in the materiallist.看看这个字典是否已经在字典中ObjMaterial objMaterial = new ObjMaterial{name = materials[material].name};if (materials[material].mainTexture)objMaterial.textureName = AssetDatabase.GetAssetPath(materials[material].mainTexture);//另一种方式EditorUtility.GetAssetPath(mats[material].mainTexture)elseobjMaterial.textureName = null;materialList.Add(objMaterial.name, objMaterial);}catch (ArgumentException){//已经在字典中//Already in the dictionary}int[] triangles = mesh.GetTriangles(material);for (int i = 0; i < triangles.Length; i += 3){//Because we inverted the x-component, we also needed to alter the triangle winding.sb.Append(string.Format("f {1}/{1}/{1} {0}/{0}/{0} {2}/{2}/{2}\n",triangles[i] + 1 + vertexOffset, triangles[i + 1] + 1 + normalOffset, triangles[i + 2] + 1 + uvOffset));}}vertexOffset += mesh.vertices.Length;normalOffset += mesh.normals.Length;uvOffset += mesh.uv.Length;return sb.ToString();
}

MeshToFile和MeshesToFile函数是将Mesh网格转换的String字符串保存到文件中，其中的最后一步MaterialsToFile是遍历材质对象字典保存到文件中。
最后，因为工具栏的出发函数必须为静态函数，故子类都新建了静态函数用于“包装”父类的相应静态函数，并使用MenuItem修饰。示例：

[MenuItem("Custom/Export Obj/MeshFilter/导出所有选择的网格过滤器以分离的Obj形式")]//Export all MeshFilters in selection to separate Objs
protected static void ExportSelectionToSeparate_MF()
{ExportSelectionToSeparate();
}
