业务流程建模代表：

• 生意活动，
• 信息流和，
• 业务流程中的决策逻辑。

凭借可视化的力量，它用于在阅读模型的人员或创建模型的人员之间传达有关流程的信息以及它包含在组织内部/之间的交互。

创建业务流程的步骤

以下步骤概述了在创建业务流程时要采取的主要步骤。

1. 定义您正在建模的流程 – 在您所涉及的业务运营范围内定义一个流程，以及您想要实现的目标
2. 确定流程的起点
3. 确定流程中的不同步骤。
4. 明确谁或什么执行每个步骤。
5. 决定使用哪种类型的建模符号，例如 BPMN

流程改进的业务流程图

要执行业务流程改进，也许您可以执行额外的差距分析步骤：

1. 创建一个原样模型（现在的状态）
2. 设计未来模型（未来状态）
3. 执行差距分析
4. 制定改善措施

执行业务流程建模

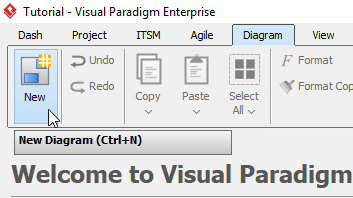

1. 从工具栏中选择图表>新建。

2. 在“新建图表”窗口中，选择“业务流程图”，然后单击“下一步”。您可以使用上面的搜索栏来过滤结果。

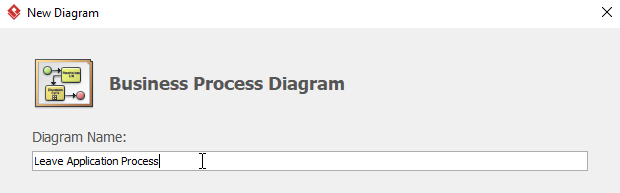

3. 为图表命名，然后单击OK。在本教程中，我们将图命名为Leaving Application Process。

4. 首先单击Horizontal Pool创建一个水平池，然后单击图表上的任何空白区域。

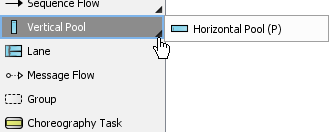

   如果您找不到Horizontal Pool而是Vertical Pool，请单击Vertical Pool旁边的小三角形，或按键盘上的P。

5. 通过双击重命名。

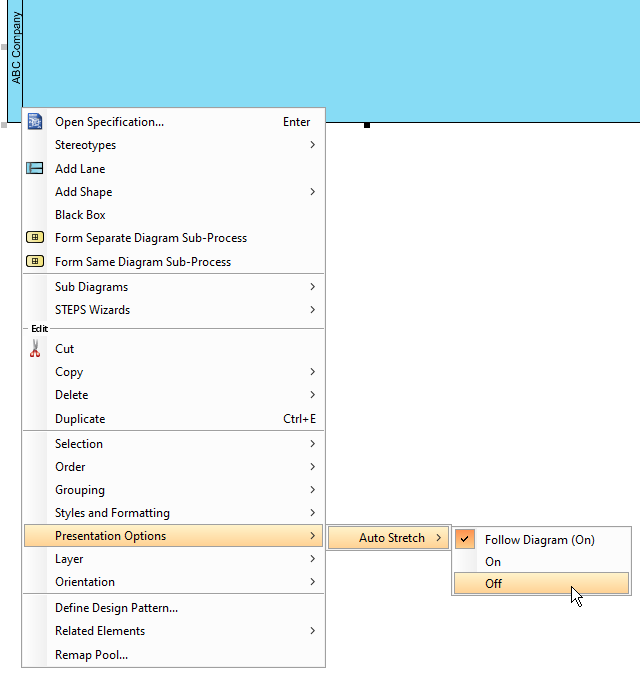

6. 默认情况下，每个池的 Auto Stretch 设置为 On，这意味着池的长度将沿图表拉伸。但是，我们不希望在教程中出现这种情况。我们可以通过右键单击ABC Company > Presentation Options > Auto Stretch > Off来禁用自动拉伸  。

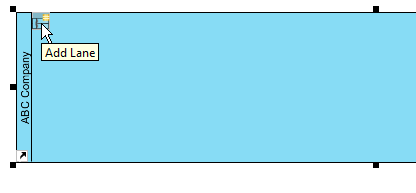

7. 要创建车道，请单击ABC 公司的空白区域，然后按资源按钮添加车道。您可以通过双击泳道来重命名泳道。

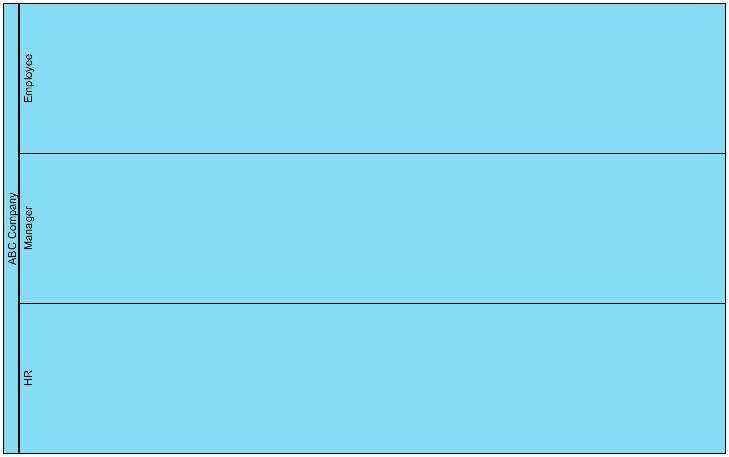

8. 对更多车道重复步骤 7。创建所有通道后，您将看到如下内容：

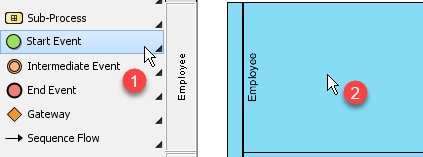

9. 要创建开始事件，请选择开始事件，然后单击要放置开始事件的通道。在本教程中，我们将在员工通道上放置开始事件。

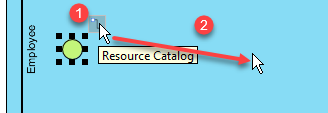

10. 要创建第一个任务，请单击开始事件，然后单击并按住资源按钮Resource Catalog，将光标拖动到所需位置并释放。当您看到弹出窗口出现时，单击窗口上的任务。

11. 双击任务以重命名任务。我们将重命名我们在第 10 步中创建的任务，以 填写本教程中的休假申请表。
12. 为更多任务重复步骤 10 和 11。

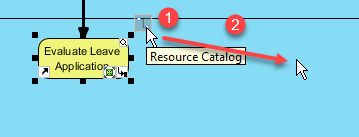

13. 要创建网关，首先单击要跟随网关的任务，单击资源按钮资源目录，将光标拖动到所需位置并释放。最后，从弹出窗口中选择网关。在本教程中，我们将在任务Evaluate Leave Application之后创建一个门 。然后，您可以使用步骤 11 重命名网关。

14. 对更多网关重复步骤 13
15. 您可能希望为某些序列流命名。您可以通过双击序列流来实现此目的。
16. 创建所有任务和网关后，您可以创建结束事件。要创建结束事件，请单击您想要结束的事件（在本例中为Take the Leave），单击并按住资源按钮Resource Catalog，将光标拖动到所需位置并释放，然后从弹出窗口中选择End Event .

17. 通过重复步骤 16 创建更多结束事件。
18. 完成图表后，您将看到如下内容：
