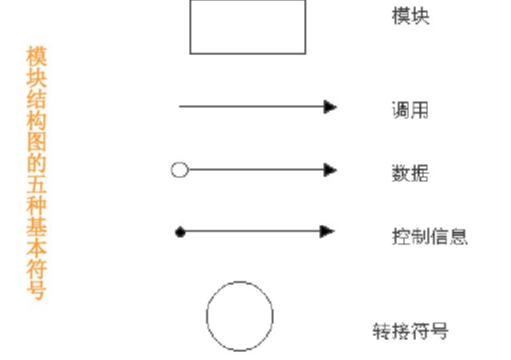

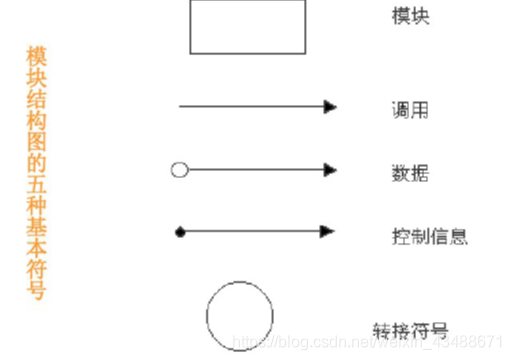

模块结构图是用于描述系统模块结构的图形工具，不仅描述了系统的子系统结构与分层的模块结构，还清楚地表示了每个模块的功能
模块：模块是可以组合，分解和更换的单元，是组成系统，易于处理的基本单位

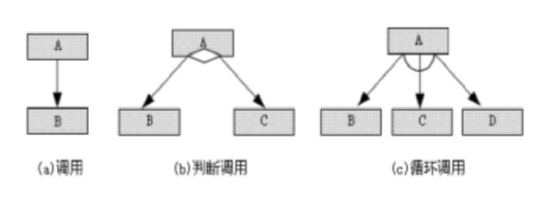

调用：在模块结构图中，用连接两个模块的箭头表示调用。箭头总是由调用模块指向被调用模块，但是应该理解成被调用模块执行后又返回到调用模块

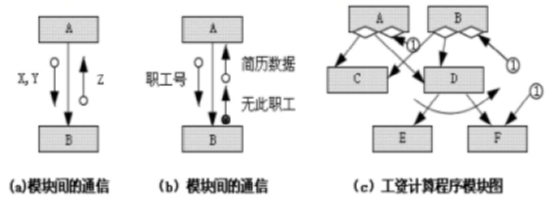

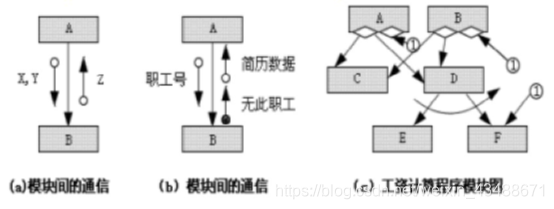

数据：当一个模块调用另一个模块时，调用模块可以把数据传送到被调用模块处处理，而该调用模块又可以将处理的结果送回调用模块。在模块之间传送的数据，用与调用箭头平行的带空心的箭头表示，并在旁边标上数据名。
控制信息：为了指导下一步的执行，模块间有时还必须传送某些控制信息。例如，数据输入完成后给出的结束标志，文件读到末尾产生的文件结束标志等。控制信息与数据的主要区别是前者只反映数据的某种状态，不必进行处理。在模块结构图中，用带实心圆的箭头表示控制信息
转接符号：当模块结构图在一张图上画不下，需要转接到另外一张纸上，或者为了避免图上线条交叉时，都可以使用转接符号。

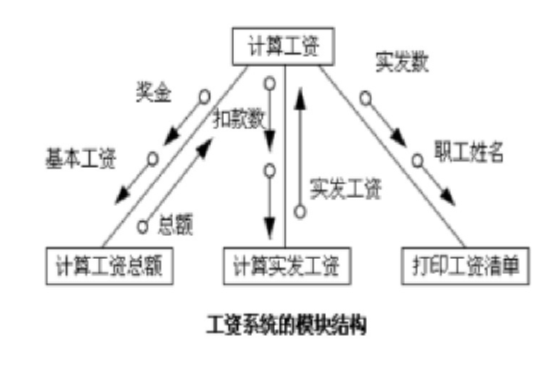

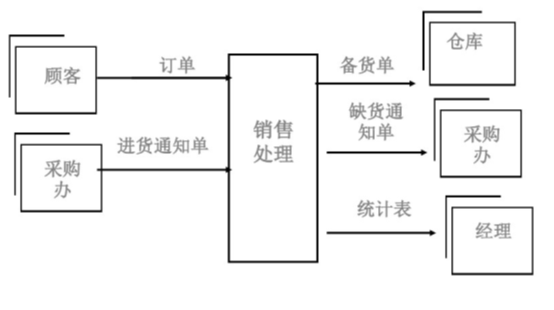

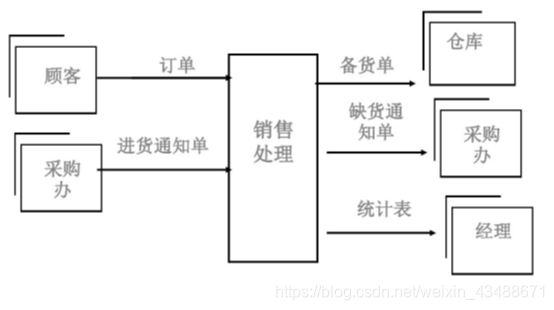

例：
