如何理解冲突域和广播域？（转）
转自：http://blog.sina.com.cn/s/blog_7e8dec240102wyio.html
网上看到的好文章，整理下来，方便复习，侵删
- 1、冲突域：
【定义】在同一个冲突域中的每一个节点都能收到所有被发送的帧。简单的说就是同一时间内只能有一台设备发送信息的范围。
【分层】基于OSI的第一层物理层
【设备】第二层设备能隔离冲突域，比如Switch。交换机能缩小冲突域的范围，交换接的每一个端口就是一个冲突域。
- 2、广播域：
【定义】网络中能接收任一设备发出的广播帧的所有设备的集合。简单的说如果站点发出一个广播信号，所有能接收收到这个信号的设备范围称为一个广播域。
【分层】基于OSI的第二层数据链路层
【设备】第三层设备才能隔离广播域，比如Router。路由器能隔离广播域，其每一个端口就是一个广播域。
下面通过三个例子来说明：
例子一：一个Switch直连三台PC和一台hub，而hub下直连有2台PC。
图中已经给出了答案，可是，这个4个冲突域1个广播域是怎么算出来呢？
根据前面介绍的关于广播域的定义中我们知道 ，只有第三层设备才能隔离广播域。上图中并没有router等第三层设备，所以，这里的广播域没有被隔离。也就是说上图中的网络只有1个广播域。
冲突域的计算，前面有说Switch能缩小冲突域，一个Switch端口其实就是一个冲突域，上图中有3台pc和1台hub直连到Switch上，所以，这里的冲突域为4个。
第一个例子比较简单，下面我们在网络中有router第三层设备的例子

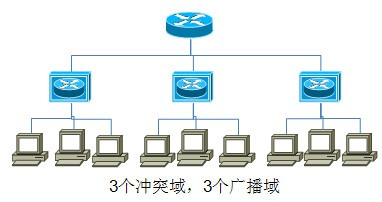

一台router下直接连接三台hub，hub下都各自连有三台pc：
第三层设备router能隔离广播域，上图中router的三个端口分别直连了三个hub，因此得出有三个广播域。
但是，那3个冲突域是怎么来的呢？
其实，router他不但能隔离广播域，默认也是可以缩小冲突域的。所以上图中的router用3个端口将网络既分开成了3个广播域，又缩小成了3个冲突域。
第二个例子给了我们一个提醒，那就是路由器默认也是可以隔离冲突域的。
好了，下面我再看最后一个例子，这里都用上了常用的网络设备hub、Switch和router。
一台router下连两台交换机和一台hub，两台交换机下分辨连有三台 PC，而hub下连有4台PC：
上图所示网络，算出3个广播域不难，因为router有3个端口直连了2台交换机和1台集线器嘛。可是，冲突域不是7个吗？怎么是9个呢？两台交换机共使用了6个端口，外加路由器下还直连了一个集线器，这也是一个冲突域。于是，我可以得出6+1=7，7个冲突域啊。究竟是哪里算少了？对了，就是路由器到两台交换机之间也还是存在冲突域的。这一点也特别需要注意。
最后记录一下例子中提到的需要注意的地方了：
1、第二层设备只能隔离冲突域，第三层设备才能隔离广播域；
2、路由器不但能隔离广播域，默认也是可以隔离冲突域的；
3、路由器下直连交换，则路由器到交换机之间也是存在冲突域的。
总结：
1、第二层设备只能隔离冲突域，第三层设备才能隔离广播域
2、路由器不但能隔离广播域，默认也是可以隔离冲突域的
3、路由器下直连交换，则路由器到交换机之间也是存在冲突域的
4、router不仅能能够分割广播域，也能缩小冲突域
5、交换机的每一个端口是一个冲突域
6、集线器下连的所有端口是一个冲突域（上一个设备是路由器）
