直播网络质量检测流程

article/2025/9/26 17:42:56

**目录
一、检测定义	2
1.1直播卡顿检测	2
1.2高延迟检测	2
1.3线路切换检查	2

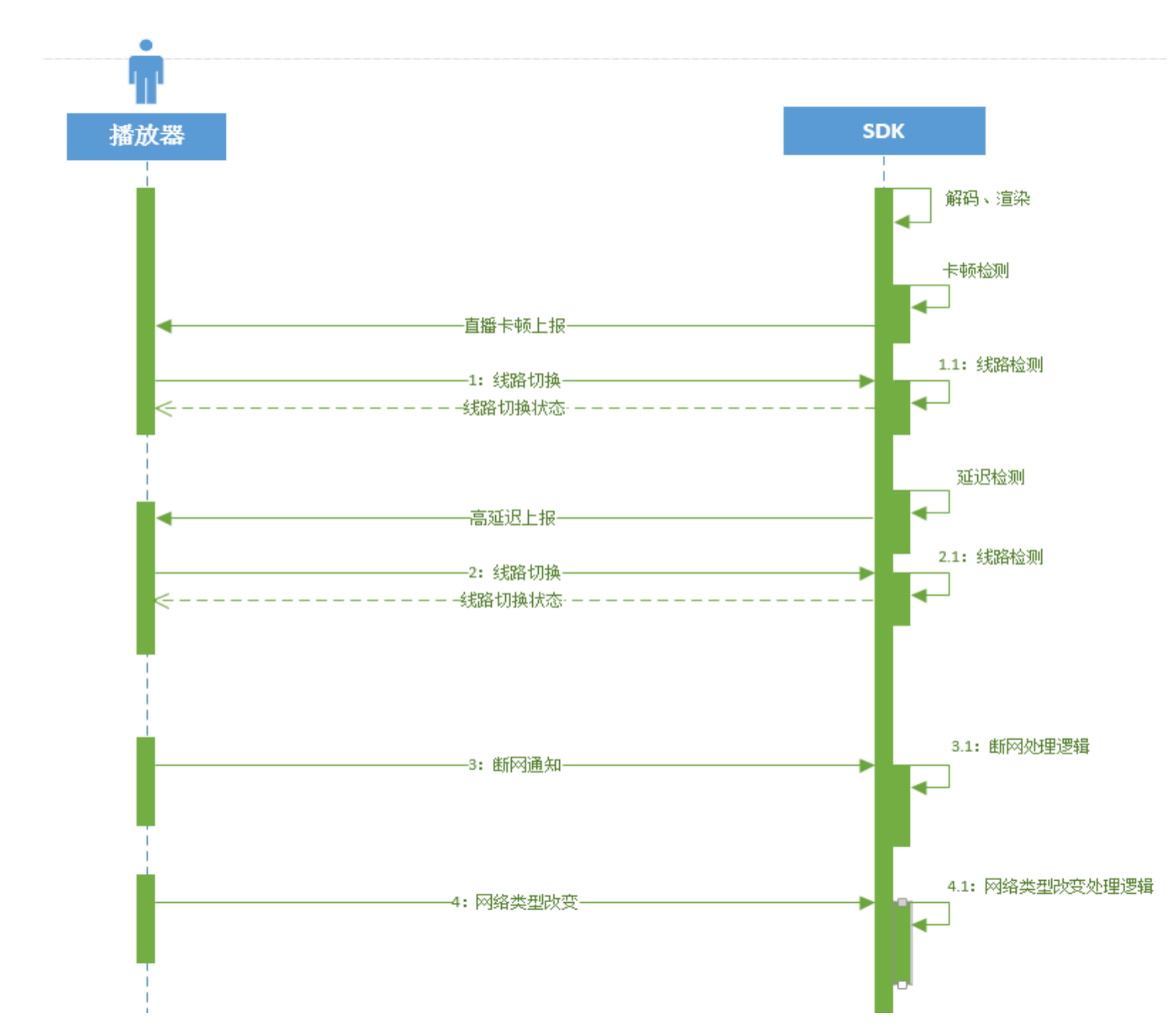

二、时序图	3
2.1播放控制	3
2.2故障控制	4
三、 检测流程图	5
3.1卡顿延迟检测流程	5
3.2线路切换流程	6**

一、检测定义

1.1直播卡顿检测

1、计录每秒接收帧数，共N（默认值为5，保留设置接口）秒数据；
2、每秒计算出最近N秒的接收总帧数N_Total_Frame；
3、每秒计算出FrameRecvDiff = fps*N - N_Total_Frame；
4、每秒计算出LiveCarton = FrameRecvDiff / fps；

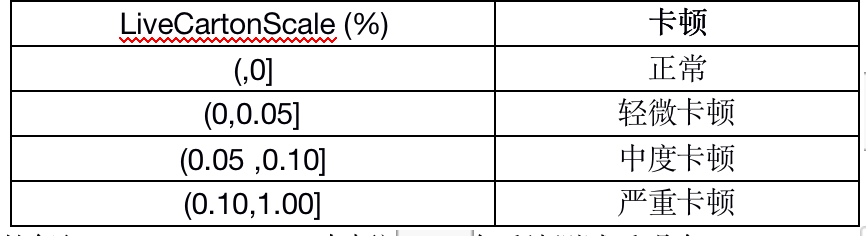

5、每秒计算出LiveCartonScale =LiveCarton / N判断卡顿：
在这里插入图片描述

最终的每级LiveCartonScale卡顿门限值在后续测试后明确。

1.2高延迟检测

1、每250毫秒添加一次SEI时间戳（ms）；
2、实时提取264封包中的SEI时戳，并对应的记录当前时钟（ms），共提取N对；
3、每秒计算LiveDelay = ((T1-Tsei1) + (T2-Tsei2) + …+ (Tn-Tsein)) / n;

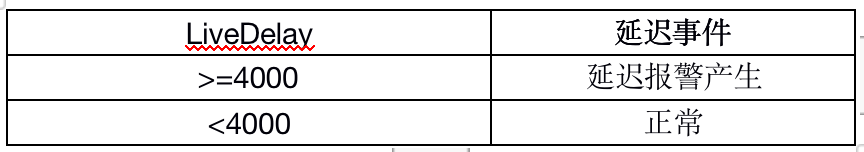

4、通过检查LiveDelay产生延迟报警：
在这里插入图片描述

1.3线路切换检查

对CDN->终端的网络链路质量做检测，检测方法为：
1、7*24小时推送用于线路测试的直播流，直播流标准：1.5~2mbps、15fps、1080P、GOP 0.5S、图像静态、无B帧码流；
2、根据以往的直播质量指标，预先对5条拉流线路按照从优到差的顺序做好排序；
3、按照次序尝试逐条线路进行测试，测试方法为：通过rtmp协议拉取测试直播流，计算rtmp获取首I帧时延（ms）；从首I帧开始计时拉取2000ms（避免检测时间过长）数据，使用上面的算法计算出直播卡顿LiveCarton和直播延迟LiveDelay三项指标；
4、当质量符合以下要求时则认为该线为可用线路，不再继续检查其他线路：
在这里插入图片描述
