ds2502在一次性器件上应用较多，通过写入时间或特定的信息做限时使用（一次性）保证，
因为ds2502 每位只能由逻辑 1 编程为逻辑 0，但永远不能从逻辑 0 改为逻辑 1（Individual bits can be changed only from alogical 1 to a logical 0, never from a logical 0 to a logical 1.）

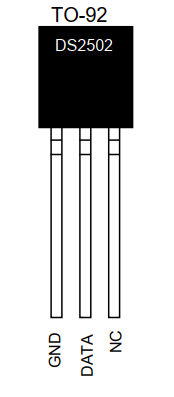

ds2502只需要两个脚接入即可工作，data数据脚和gnd地脚，数据的写入和读出及芯片供电均通过data脚进行

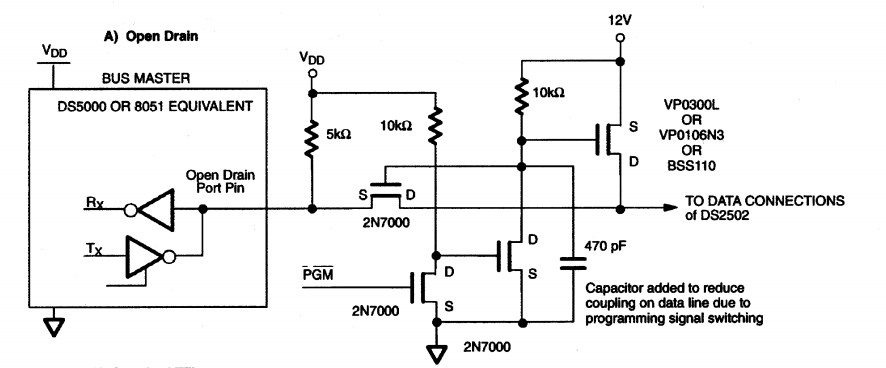

ds2502的硬件电路是这样的

2n7000可用2n7002替代（PNP型mos管）
bss110可用bss84替代（NPN型mos管）

从图中可以看出ds2502的输出都在一个脚，而且写了（open drain），所以我们需要把单片机的引脚设为开漏输出状态，

PGM脚是编程脚（低电平有效），设成推挽输出，

void DQ_Init (void)
{GPIO_InitTypeDef GPIO_InitStructure;RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8;				 GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_OD; 		 GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;		 GPIO_Init(GPIOB, &GPIO_InitStructure);
}
void PGM_Init (void)
{GPIO_InitTypeDef  GPIO_InitStructure;	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;				 GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; 		 GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;		 GPIO_Init(GPIOB, &GPIO_InitStructure);					 }

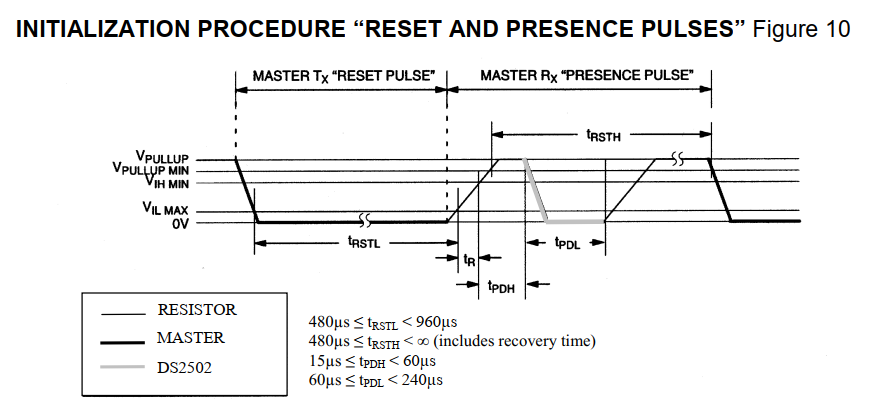

“复位和在线应答脉冲”初始化时序

int DS_Init(void)
{int flag=0;			//初始化标志：0不成功，1成功unsigned int t=0;DQ_OUT=0;delay_us(800);//拉低480~960us均可DQ_OUT=1;delay_us(30);//置高15~60uswhile(t<1600)		{if(DQ_IN==0){flag=1;break;}t++;}delay_us(100);				//return flag;
}

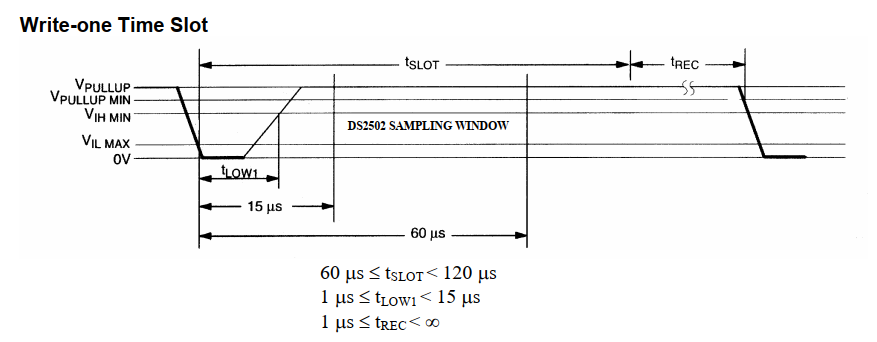

写1时序

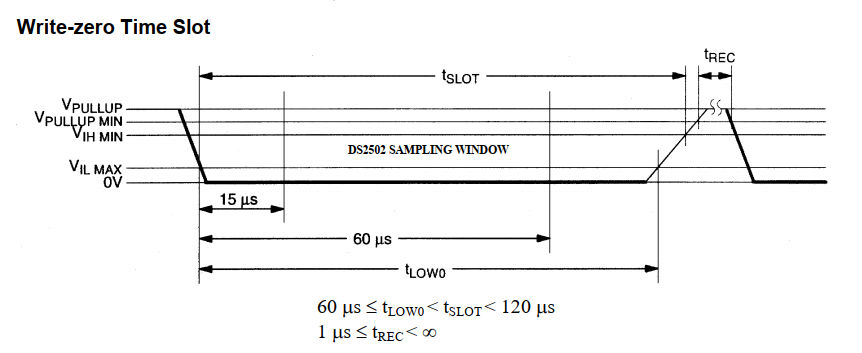

写0时序

void DS_Write(unsigned char command)
{unsigned char i,temp;for(i=0;i<8;i++){temp=command&0x01;command=command>>1;DQ_OUT=0;delay_us(2);if(temp) DQ_OUT=1;elseDQ_OUT=0;delay_us(60); //    delay(80); //>60DQ_OUT=1;delay_us(10); //    delay(80); //>60}
//	delay_us(10);
}

读数据时序

unsigned char DS_Read(void)
{unsigned char i,j;unsigned char dat = 0;for (i=8;i>0;i--){for(j=0;j<5;j++);  DQ_OUT = 0; 			// dat=dat>>1;       //delay_us(2);	DQ_OUT = 1; 			// delay_us(15);if(DQ_IN==1)dat|=0x80;delay_us(50);}return(dat);
}

校验

unsigned char getcrc(unsigned char *p,unsigned char len)
{unsigned crc,i,n,cbit,bit0,byte,r;	crc=0;for(i=0;i<len;i++){byte=*p;for(n=0;n<8;n++){cbit=crc&0x01;bit0=byte&0x01;crc=crc>>1;r=cbit^bit0;if(r==1) crc=crc^0x8c;byte=byte>>1;}p++;} return crc;			//crc==0 校验正确
}

主函数。。。

int main(void)
{int init_flag=0;int DQ_Buf ,DQ_Buf2;int ci;unsigned char ds_num[100];u8 cmd[100];u8 tmp[100];u8 tcrc;u8 tcrc1;int si;LED_Init();delay_init();	    NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2); TIM3_Int_Init(4999,7199);//10KhzµÄ¼ÆÊýƵÂÊ£¬¼ÆÊýµ½5000Ϊ500ms uart_init(9600);	 //´¿Ú³õʼ»¯Îª//usart2_init(9600);//usart3_init(9600);printf("no problem\r\n"); PGM_Init ();DQ_Init ();PGM = 1;init_flag = DS_Init();				//³õʼ»¯printf("init_flag = %d\r\n",init_flag); DS_Write(DS_READROM);for(ci=0;ci<8;ci++)ds_num[ci]=DS_Read();printf("DS_Num = ");for(ci=0;ci<8;ci++)printf("%x ", ds_num[ci]);printf("\r\n"); //======================================================================cmd[0]=DS_READMEMORY;cmd[1]=0x00;cmd[2]=0;tcrc = getcrc(cmd,3);printf("tcrc_2=%d \r\n",tcrc);DS_Init();	//³õʼ»¯DS_Write(DS_SKIPROM);			//SKIP ROMDS_Write(cmd[0]);			//read memory					DS_Write(cmd[1]);			//¶ÁÈ¡µÚ2502µÄ0Ò³ÊÕ¾Ý			DS_Write(cmd[2]);tcrc1=DS_Read();   		//¶ÁÈ¡CRCУÑéÖµif(tcrc1==tcrc){printf("tcrc == tcrcl\r\n");}printf("tcrc = %d tcrcl = %d \r\n",tcrc, tcrc1);for(ci=0;ci<48;ci++)ds_num[ci]=DS_Read();for(ci=0;ci<48;ci++){printf("[%2d]=%x ", ci, ds_num[ci]);}//===========================================================================tmp[0]=0xaa;//**дDS2502************************************cmd[0]=DS_WRITEMEMORY;cmd[1]=0x00;	//µØÖ·0x20cmd[2]=0x00;cmd[3]=tmp[0];ci=0;tcrc=getcrc(cmd,4);si=0;	 				//дÈë³É¹¦¼ÆÊýDS_Init();	//³õʼ»¯DS_Write(DS_SKIPROM);			//SKIP ROMDS_Write(DS_WRITEMEMORY);		//write memoryDS_Write(0x00);			//µØÖ·DS_Write(0x00);DS_Write(tmp[0]);			//ҪдÈëµÄÊý¾Ý	tcrc1=DS_Read();if(tcrc1==tcrc){printf("tcrc == tcrcl\r\n");}printf("tcrc = %d tcrcl = %d \r\n",tcrc, tcrc1);//if(tcrc1==tcrc)  //	crcУÑéÕýÈ·{delay_us(10);PGM2=0;delay_ms(1);	//дÈëÂö³å		PGM2=1;delay_us(5);delay_us(500);tcrc=DS_Read();printf("write tcrc=%d \r\n",tcrc);	if(tcrc==tmp[0])si++;}//============================================================================cmd[0]=DS_READMEMORY;cmd[1]=0x00;cmd[2]=0;tcrc = getcrc(cmd,3);printf("tcrc_2=%d \r\n",tcrc);DS_Init();	//³õʼ»¯DS_Write(DS_SKIPROM);			//SKIP ROMDS_Write(cmd[0]);			//read memory					DS_Write(cmd[1]);			//¶ÁÈ¡µÚ2502µÄ0Ò³ÊÕ¾Ý			DS_Write(cmd[2]);tcrc1=DS_Read();   		//¶ÁÈ¡CRCУÑéÖµif(tcrc1==tcrc){printf("tcrc == tcrcl\r\n");}printf("tcrc = %d tcrcl = %d \r\n",tcrc, tcrc1);for(ci=0;ci<48;ci++)ds_num[ci]=DS_Read();for(ci=0;ci<48;ci++){printf("[%2d]=%x ", ci, ds_num[ci]);}while(1){}}

欸，本来想详细分析的，拖太久了，不想动了，留给自己看吧
