5GNR漫谈9：PDSCH和PUSCH资源映射（频域type0/type1和时域typeA/typeB/typeC）

article/2025/9/17 16:52:34

在漫谈6中，我们了解了PDSCH和PUSCH这两个信道，在将比特数据调制为复数的星座图符号后，映射到具体的时频资源位置。映射的具体过程由先频域后时域，即一个OFDM符号的RB子载波上映射完成后，再映射下一个OFDM符号的RB子载波。那么具体是怎么决定哪些RB可以映射，哪些OFDM符号可以利用呢？

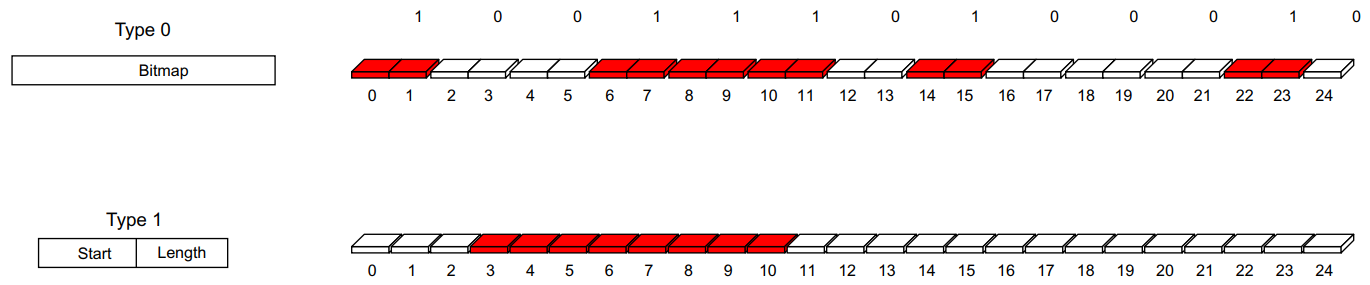

我们先来看看频域资源的映射，分为type 0和type 1映射，这个分别对应LTE中的type 0和type 2映射。在LTE中，可分配的频域资源由一个载波的带宽决定，而在NR中，可分配的频域资源由当前载波激活的BWP决定，并不占用整个载波的系统带宽。其中，type 0指示的资源位置既可以是集中连续的，又可以是根据信道需要灵活分散的；而type 1是在频域RB上集中连续分配的。
在这里插入图片描述
Type 0是基于bitmap指示频域资源的分配方式，不过并不是采用1位bit指示1个RB这种“超级”灵活的方式，如果这样做，整个系统最大带宽275个RB就需要275个bit来指示，接近35个byte，开销十分惊人，要知道设计标准的那帮人都是浸润通信系统工程设计多年的人员，经验老道丰富，对待系统可用资源像山西土财主一样扣扣缩缩，1位bit恨不得可以采用压缩机压扁成半个bit用，不可能阔绰浪费，因此，设计了一套既能够实现灵活的资源位置指示，又兼顾指示信令的传输不占用很大的系统资源方式。
Type0资源映射的时候，设计了一个RBG (Resource Block Group)概念，将一组连续多个的RB块组成一个RBG，再由一组bitmap指示具体哪些RBG可用，bitmap的长度由BWP带宽大小和RBG大小决定。在下表中，给出了BWP大小和可配的RBG大小情况，从表中数值可计算出，bitmap最大长度为18位。比如275个RB带宽，RBG大小为16，需要18位来指示。
在这里插入图片描述
具体需要用到的bitmap长度由下式决定：

考虑到BWP在整个载波带宽的起始位置并不可能保证是RBG大小P的整数倍，第一个RBG实际映射的RB个数为

最后一个RBG包含的RB个数为

其余中间的RBG包含的RB个数都是P。bitmap的映射，当其位置为1时，所指示的RBG被映射，为0时，所指示的RBG位置不映射。Bitmap第一位为最高位，对应频域最低位置的RBG，顺序映射。完成type 0映射的参数由上层告知。

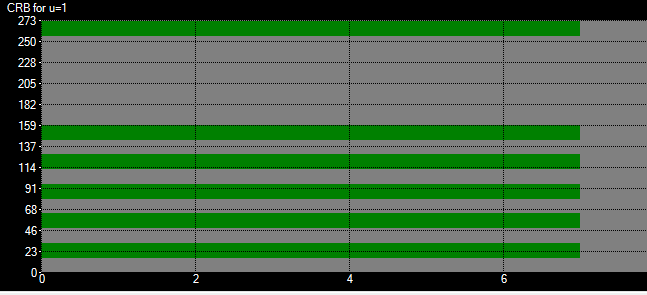

比如，BWP带宽为273个RB，RBG大小为16 RB，bitmap为“010101010100000010”，需要18位指示，则在频域上的映射为下图中的绿色区域所示。
在这里插入图片描述
对于Type 1的资源映射，比较容易理解，只要知道映射的RB起始位置（RB_Start）和映射的连续RB个数，即可顺序RB完成映射。这两个参数可由DCI指示值RIV倒推算得到。这种资源分配方式无疑要比type 0指示要节省资源，但不能给UE带来系统带宽的灵活调度。
PDSCH时：
在这里插入图片描述
而对于PUSCH时；

5GNR中，同样有VRB到PRB映射的概念，即虚拟资源块到具体物理资源块的映射，映射规则分为交织和非交织。具体过程，就是分别给VRB和PRB编号，非交织映射的时候，两者编号一一对应映射，而交织映射的时候，将VRB编号按照交织位置映射到PRB对应的位置。
我们再来看看时域资源映射，PDSCH和PUSCH的时域资源分配方式类似。PDSCH时域资源分配参数PDSCH-TimeDomainResourceAllocation在RRC信令PDSCH-Config和PDSCH-ConfigCommon里面携带。主要有三个参数，k0,mappingType和startSymbolAndLength。
在这里插入图片描述

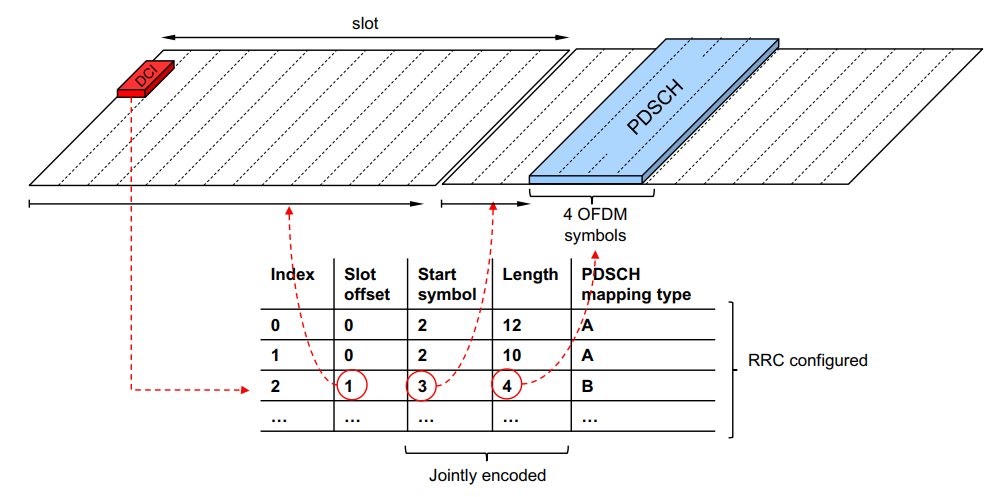

K0表示当前DCI所在的slot与指示的PDSCH所在slot的偏移slot大小。mappingType指示采用的分配类型为typeA或者typeB，startSymbolAndLength指示一个SLIV值，由该值可推出PDSCH所在slot的起始OFDM symbol位置S以及占用几个连续的OFDM符号L。
在这里插入图片描述

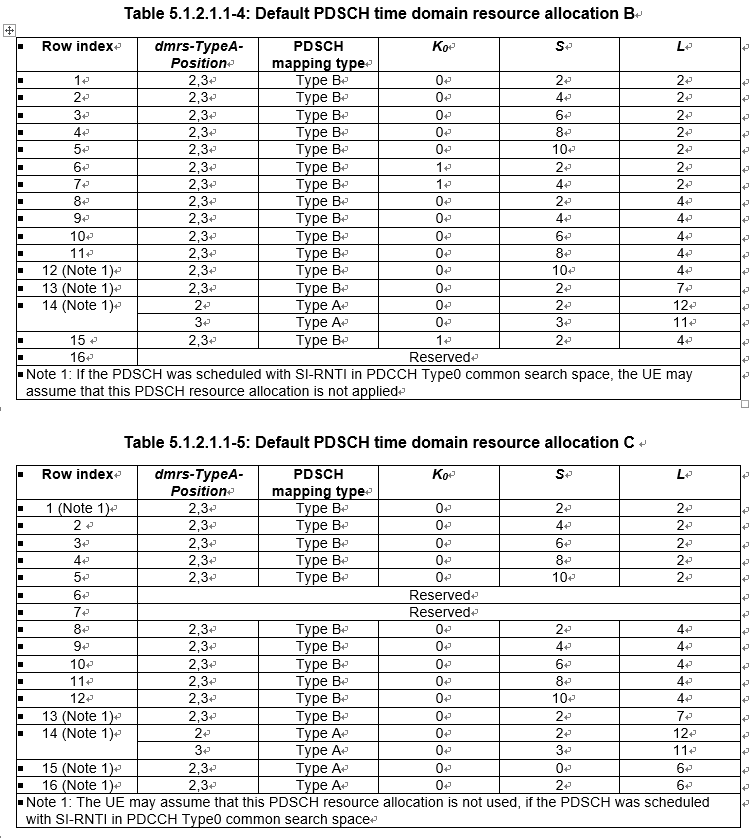

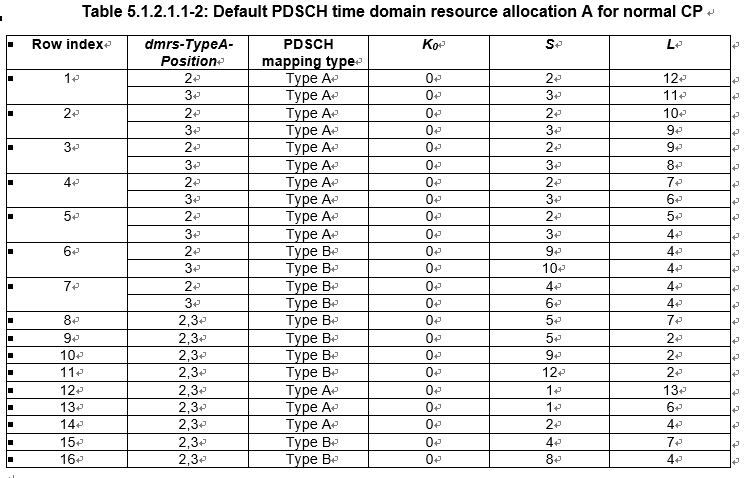

RRC参数转换为DCI指示PDSCH时域资源的信令时，包含4位比特，最大可指示16个值，这16个值指向一个有16个行参数集的表（协议38.214 5.1.2.1.1），如果DCI参数Time domain resource assignment 指示值为m，则表明PDSCH采用了表的m+1行参数集。参数集中包含了指示时域资源的所有参数。如table 38.214 5.1.2.1.1-2所示。只要UE获得了表中的参数，即可知道PDSCH占用了具体的哪个slot哪几个OFDM符号位置。
在这里插入图片描述

其中，下表是有效的S和L组合类型。TypeA和typeB的资源分配类型，主要关系到DMRS的映射，在协议38.211 7.4.1中描述。

对于PUSCH，主要区别在于，RRC参数对于时隙偏移参数定义不一样，其值为k2。
