SPI协议详解（总结）

article/2025/8/26 22:32:33

关于SPI协议

1）SPI是串行外设接口（Serial Peripheral Interface）的缩写；

2）是一种高速的，全双工，同步的通信总线；

3）在芯片的管脚上只占用四根线，节约了芯片的管脚，同时为PCB的布局上节省空间，提供方便。

4）正是出于这种简单易用的特性，越来越多的芯片集成了这种通信协议。（来自百度）

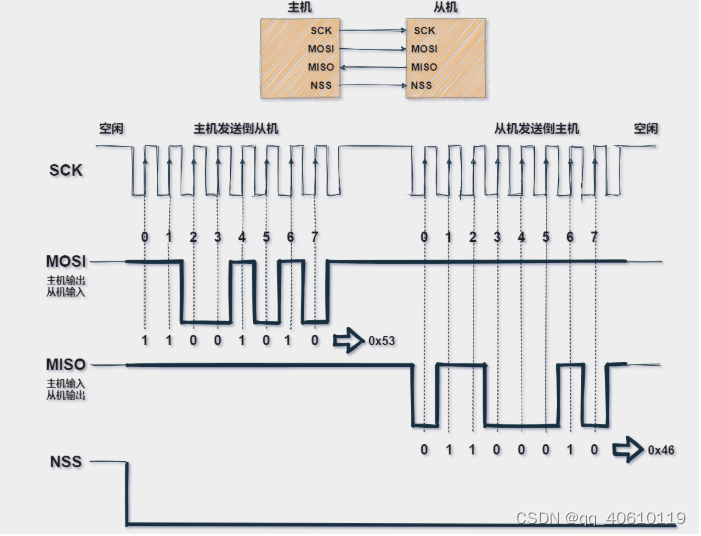

对SPI协议的直观理解（话不多说、先上图，如下）

在这里插入图片描述

SPI协议特性

SPI总线包括4条逻辑线，定义如下：

MISO：Master input slave output 主机输入，从机输出（数据来自从机）；

MOSI：Master output slave input 主机输出，从机输入（数据来自主机）；

SCLK ：Serial Clock 串行时钟信号，由主机产生发送给从机；

SS：Slave Select 片选信号，由主机发送，以控制与哪个从机通信，通常是低电平有效信号。

其他制造商可能会遵循其他命名规则，但是最终他们指的相同的含义。以下是一些常用术语；

MISO也可以是SIMO，DOUT，DO，SDO或SO（在主机端）;

MOSI也可以是SOMI，DIN，DI，SDI或SI（在主机端）;

NSS也可以是CE，CS或SSEL;

SCLK也可以是SCK;
对SPI协议的深入理解

1）spi是同步的数据总线，具有单独的时钟和数据，分主机和从机，支持全双工。

2）spi的时钟频率(速率)，时钟极性 CKP/Clock Polarity，时钟相位 CKE /Clock Phase (Edge)，均可配置，且必须遵循SPI模式。

3）简单总结就是极性和相位配置为相同值为上升沿采样，不相同为下降沿采样。

在这里插入图片描述

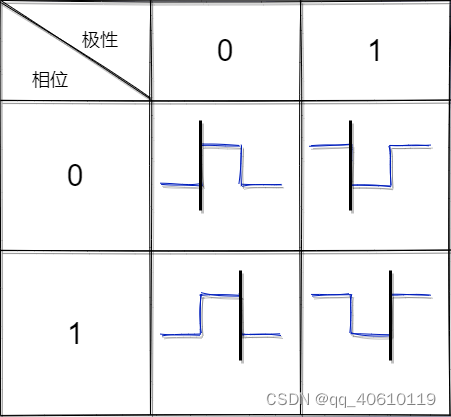

3)SPI模式

SPI的时钟极性和相位的配置通常称为 SPI模式，所有可能的模式都遵循以下约定；具体如下表所示；
在这里插入图片描述
除此之外，我们还应该仔细检查微控制器数据手册中包含的模式表，以确保一切正常。

3）spi支持一主多从，方法有：

①多NSS，每次只拉低其中一个NSS。

②菊花链，缺点是串行传输，容易宕机或造成链路崩溃。

拓展：在数字通信世界中，在设备信号（总线信号或中断信号）以串行的方式从一    个设备依次传到下一个设备，不断循环直到数据到达目标设备的方式被称为菊花链。
