自有协议的LoRa模块应用

article/2025/3/16 11:03:37

        LoRa主要是由SemTech公司开发并拥有专利的物理层的调制技术。基于LoRa,LoRa联盟也开发和开放了的LoRaWAN的协议,用于组建网络和实现应用。Ali在LoRaWAN基础上又开发了LPWAN的物联网应用平台,这些都需要遵从专有的LoRa芯片,专门协议才能组建自己的物联网系统,在灵活性,高性价比方面常常比较掣肘,这里介绍一个自有协议的LoRa应用,性价比高,组网灵活,欢迎Fans一起讨论。

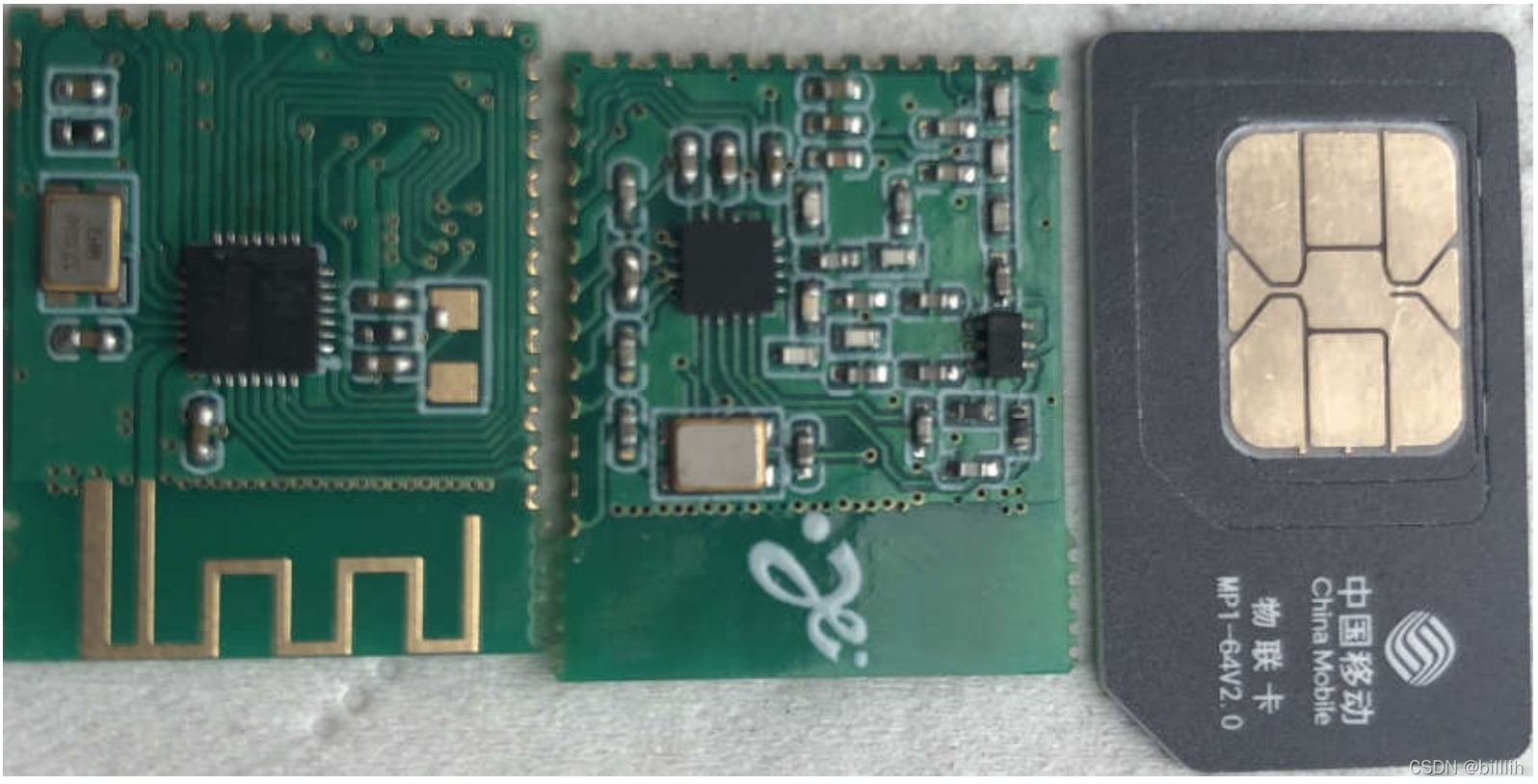

一,LoRa模块事物图:

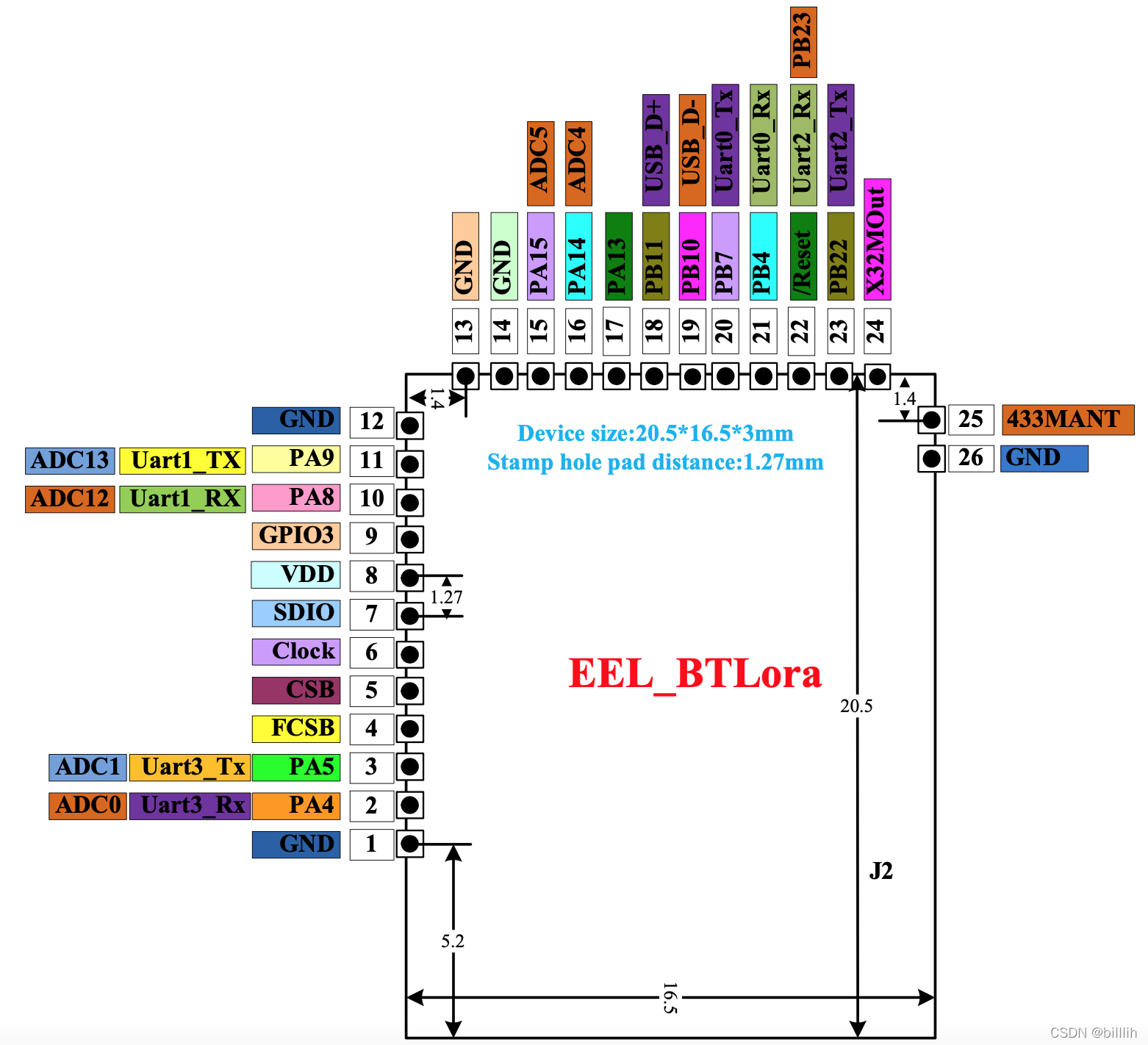

 二,模块引脚图:

 三,LoRa模块的应用场景

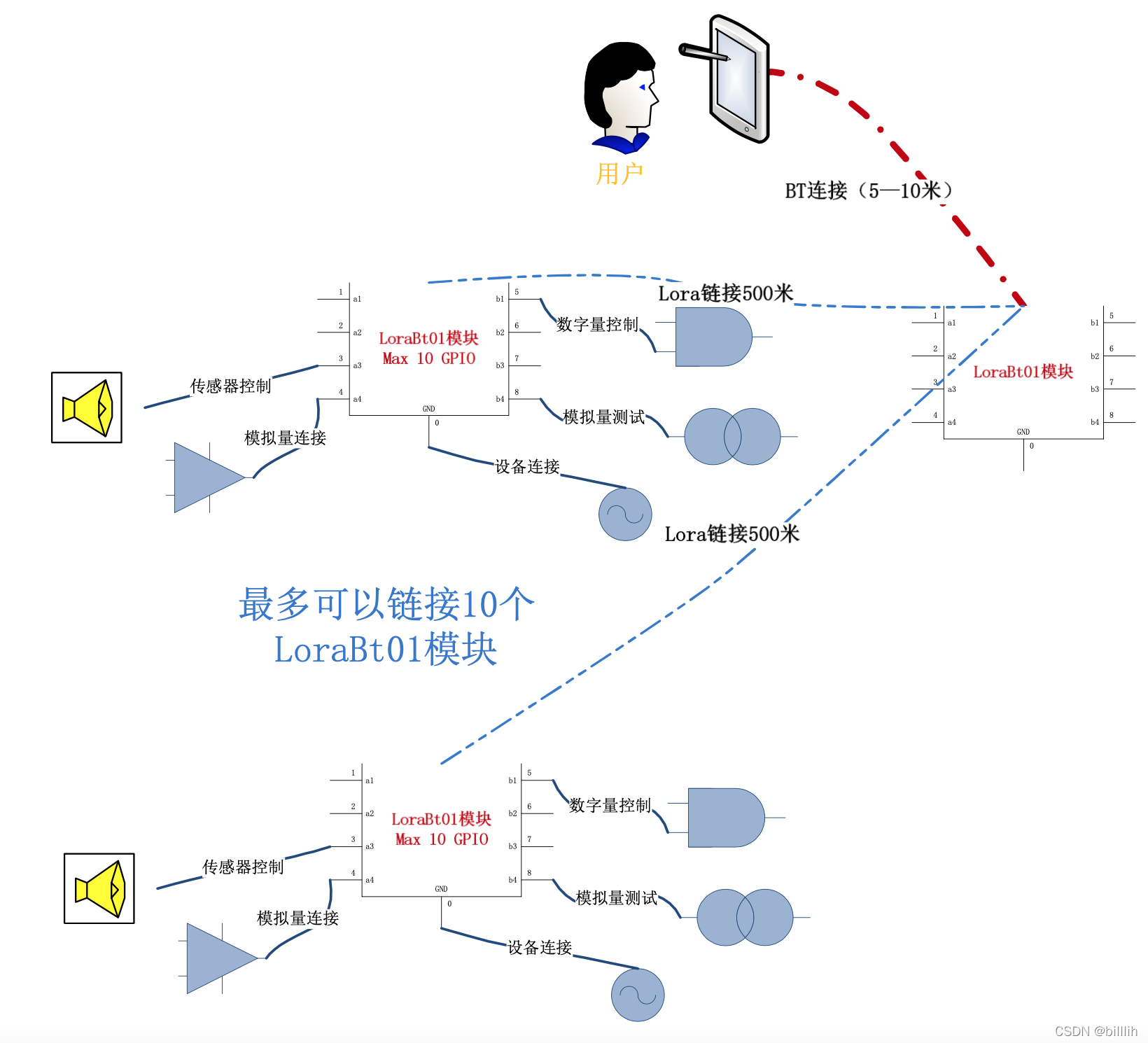

                                                          LoRa应用场景1

        这种应用场景是用户手机独立,完成一个自建 Lora 网络。用户通过蓝牙完成对 Lora 网 络的全景控制,不需要互联网参与。即可以完成最多 10 个 LoraBt 模块接入,最远的半径是 500 米。可以对大量的模拟量/数字量进行采集,控制,组网方式灵活。性价比高,在设备 的网络验证/调试阶段非常实用。

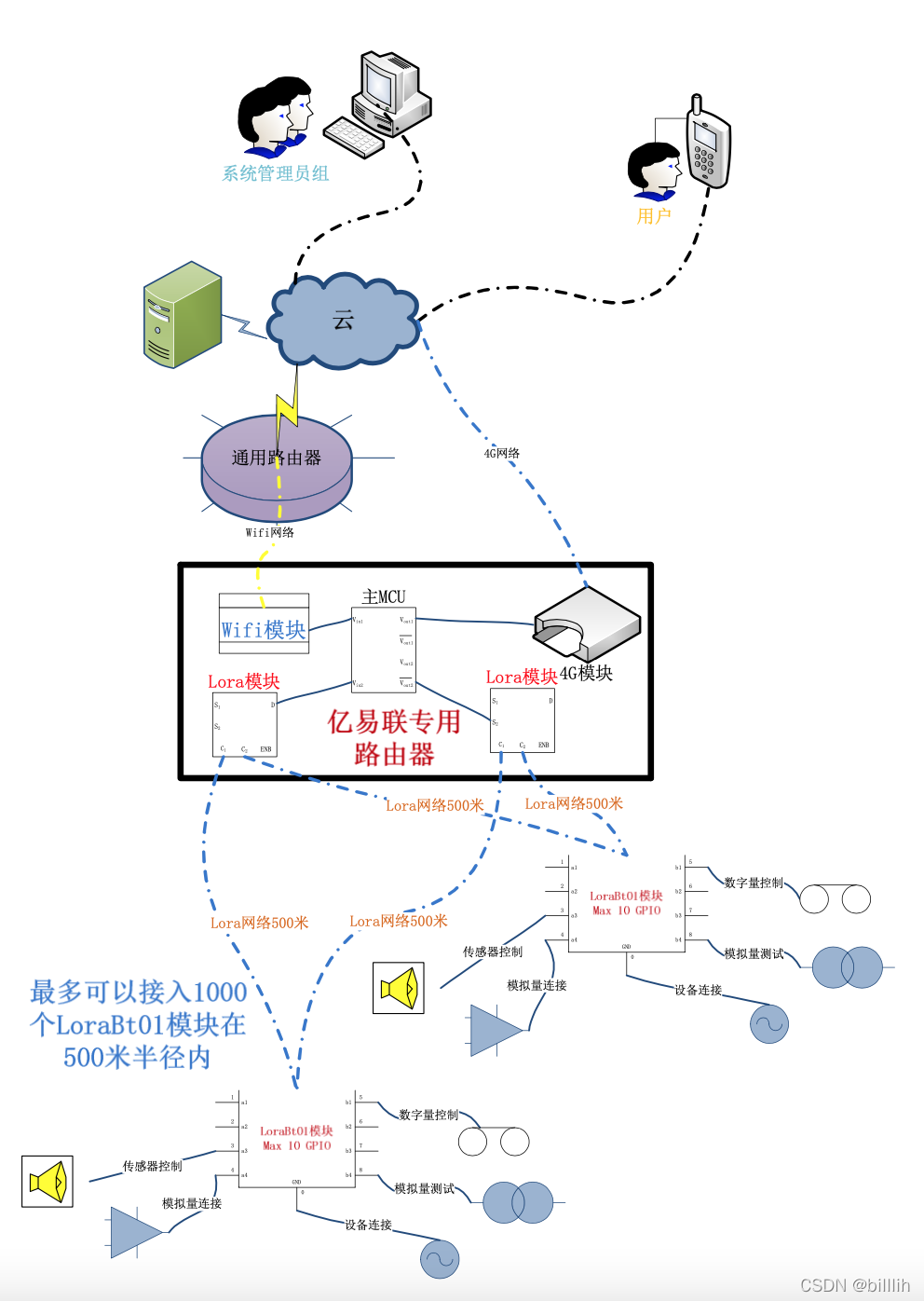

                                                    应用场景2

        这种 EEL-LoraBt01 的应用场景可以组建一个单点接入互联网,实现大规模采集和控制物联网设备,让授权用户可以实时,低成本,高度灵活批量实现物联网的应用。

        这种应用场景,用户需要购买一台专用的LoRa路由器,可以通过Wifi或者4G的网络接入Interenet,配置自己的服务器,App按照EEL_LoraBt01的命令表,或者MQTT的通讯协议控制自己的LoRa物联网系统。

       每一个模块都可以通过EeLanguage来编程实现实际的应用功能,用户不需要精通嵌入式开发,不需要格外加MCU,即可以实现自己自定义的物联网应用。例子如下:https://www.eelinker.net/test/toDevelopment



       用户也可以外加MCU通过Uart控制自己的LoRa模块,Uart的波特率从1200BPS到460800BPS可选设置,具体应用可以联系博主。
