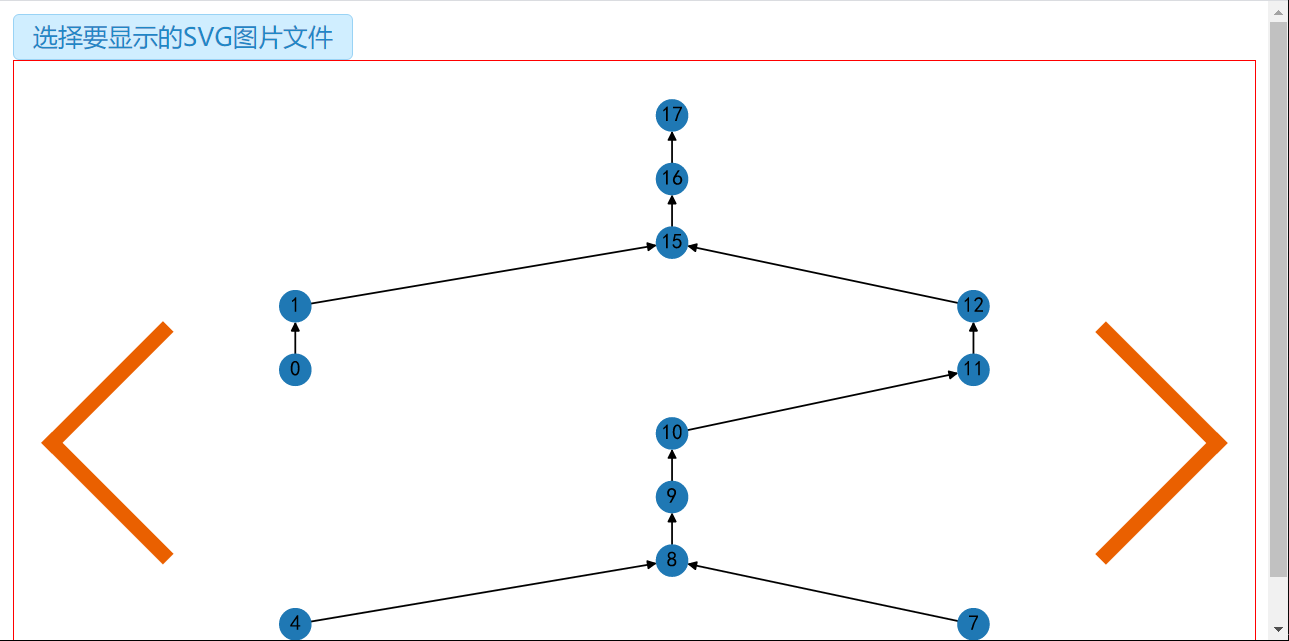

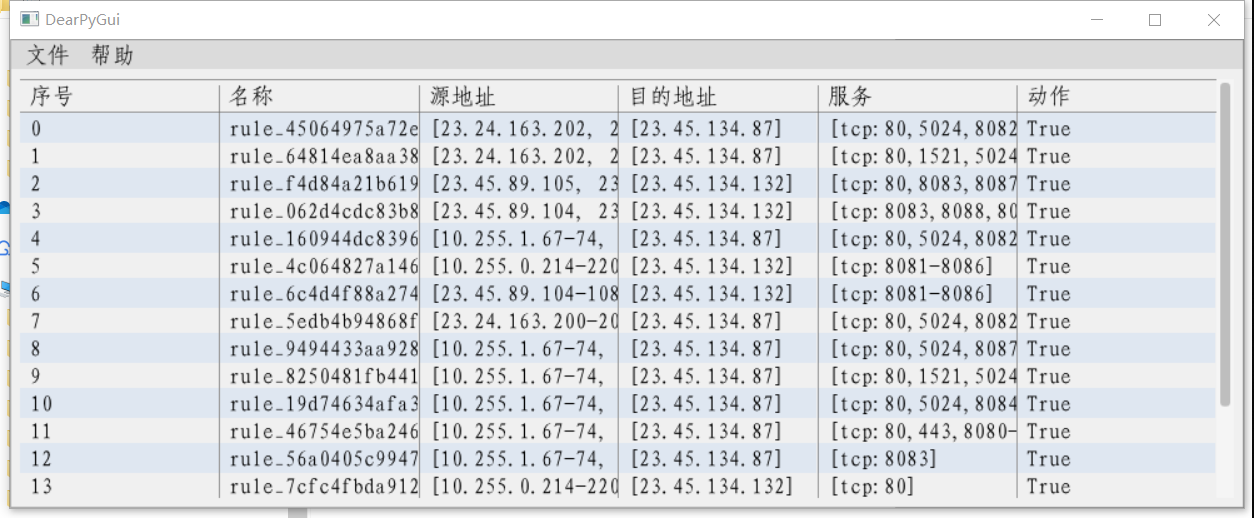

  - 2.7 GUI设计
  - 2.8 SVG图浏览设计
三、使用和示例
- 1. 程序文件夹
- 2. FirwallWin.exe
- 浏览层次关系树图
四、未来工作和程序下载
总结

前言

数据中心的网络安全防护首先是防火墙的策略管理。随着数据中心的不断建设，防火墙安全策略不断增加，少则几百条，多则几千条到上万条，管理难度不断增加。各规则的源地址、目的地址存在着交集和包含关系。如果新增规则时对现有防火墙的关系缺乏清晰的了解，将导致防火墙的规则越来越紊乱，导致存在很大的业务安全和网络安全隐患。
目前对防火墙策略进行高效管理的工具不多，防火墙策略的梳理和管理十分不方便。因此，工作之余利用强大的Python语言开发了一款防火墙策略管理小工具，读入防火墙策略配置文件，提取地址集合、服务集合和规则集合，分析规则地址的包含关系，利用有向图工具绘制出规则包含关系层次树状图，从而为下一步的规则融合和检测提供一个清晰的视图！

一、防火墙配置文件

本人对网络技术接触时间不长，防火墙的基本操作和运维几乎不懂。目前通过对华为和华三两款防火墙的配置文件进行分析发现与安全规则相关的主要配置包括三部分：

1. 地址集合

格式如下：

#
ip address-set 地址1 type objectaddress 0 10.3.59.198 mask 32
#
ip address-set 地址2 type objectaddress 0 range 10.1.13.83 10.1.13.85address 1 10.1.13.88 mask 32

上述集合中包括了range和mask两种格式。

2. 服务集合

格式如下：

#
ip service-set TCP_8288 type objectservice 0 protocol tcp source-port 0 to 65535 destination-port 8288
#
ip service-set TCP_7002-65535 type objectservice 0 protocol tcp source-port 0 to 65535 destination-port 7002 to 65535
#
ip service-set TCP_2294/7100/7200/7300/7800/9230/9103 type objectservice 0 protocol tcp source-port 0 to 65535 destination-port 2294 7100 7200 7300 7800 9103 9230

上述集合中包含了单个端口和端口段两种格式。

3. 规则集合

格式如下：

 rule name rule32432423policy loggingsession loggingsource-address address-set 10.3.0.0/16destination-address address-set 地址集合1service TCP_49profile av AV_LOGprofile ips IPS_LOGaction permitrule name rule435323policy loggingsession loggingsource-address address-set 10.1.13.83/84/85/88source-address address-set 地址集合2destination-address address-set 10.3.98.27/32service TCP_9027profile av AV_LOGprofile ips IPS_LOGaction permit

在规则中定义了目的地址、源地址、服务和action。

二、防火墙策略管理小工具的开发

1. 主要功能

配置文件读入：能够从不同厂家格式的配置文件中读取规则集。关键点是如何适应不同格式的配置文件。
规则自身的融合：将规则源地址、目的地址和服务端口中连续部分融合成地址段和端口段。
规则包含关系分析：分析各规则目的地址、源地址的包含关系（暂没包括端口关系），去掉闭合（即从一个规则到另一个规则存在两个以上的连接）的短连接，只保留最长连接（这点与传统图处理保留最短连接不同）。
规则包含关系层次树的绘制（注意该树可能有多个根节点）。

2. 框架设计

2.1 IP_Set对象

以起止地址来统一表示单个IP和IP地址段
根据地址字符串分析出起止IP地址
地址集合融合成地址段

2.2 Service对象

包括源端口、目的端口和协议
服务集合融合

2.3 Rule对象

包括目的地址集合、源地址集合、服务集合、Enable、Permit
规则自身融合

2.4 CfgReader对象

读入地址集合：根据lua脚本中cfg的配置读取
读入服务集合：根据lua脚本中cfg的配置读取

cfg = {}
cfg['ipset_header'] = 'object-group ip address'
cfg['ipset_name'] = 3     --name所在的字段位置
cfg['ipset_linestart'] = ' '   --行开始的标志字符
cfg['servset_header'] = 'object-group service'
cfg['servset_name'] = 2
cfg['servset_linestart'] = ' '
cfg['rule_header'] = ' rule '
cfg['rule_name'] = 4
cfg['rule_linestart'] = '  '

2.5 规则格式化读取lua脚本

2.5.1 读取源地址lua脚本

line为行字符串内容，linsegs为line以空格分劈的字符数组，addrdic为地址集合字典。
返回true, ips则表示为地址集合对象。
返回false，ipstr则表示为标准格式的IP字符串

function read_srcips(line, linesegs, addrdic)if(string.find(line, "source%-ip") ~= nil) thenipstr = linesegs[3]status, ips = pcall(function(dic, key) return dic[key] end, addrdic, ipstr)if status thenreturn true, ipselseif string.match(ipstr, '%d+%.%d+%.%d+%.%d+') ~= nil thenreturn false, ipstrendendendreturn nil, nil
end

2.5.2 服务集合

line为行字符串内容，linsegs为line以空格分劈的字符数组，servdic为服务集合字典。
返回true, ips则表示为服务集合对象。
返回false，ipstr则表示为标准格式的服务字符串

function read_servs(line, linesegs, servdic)if(string.find(line, "service") ~= nil) thenservstr = linesegs[3]--print(pcall(function(dic, key) return dic[key] end, servdic, servstr))if pcall(function(dic, key) return dic[key] end, servdic, servstr) thenreturn true, servdic[servstr]else--print(servstr)--print(string.match(servstr, '%d+%-?%d*'))if string.match(servstr, '%d+%-?%d*') ~= nil thenreturn false, 'tcp:0-65535:'..servstrendendendreturn nil, nil
end
