本文分享一下RTL8201如何用作RMII电路，无需外部晶体，时钟由主芯片产生。

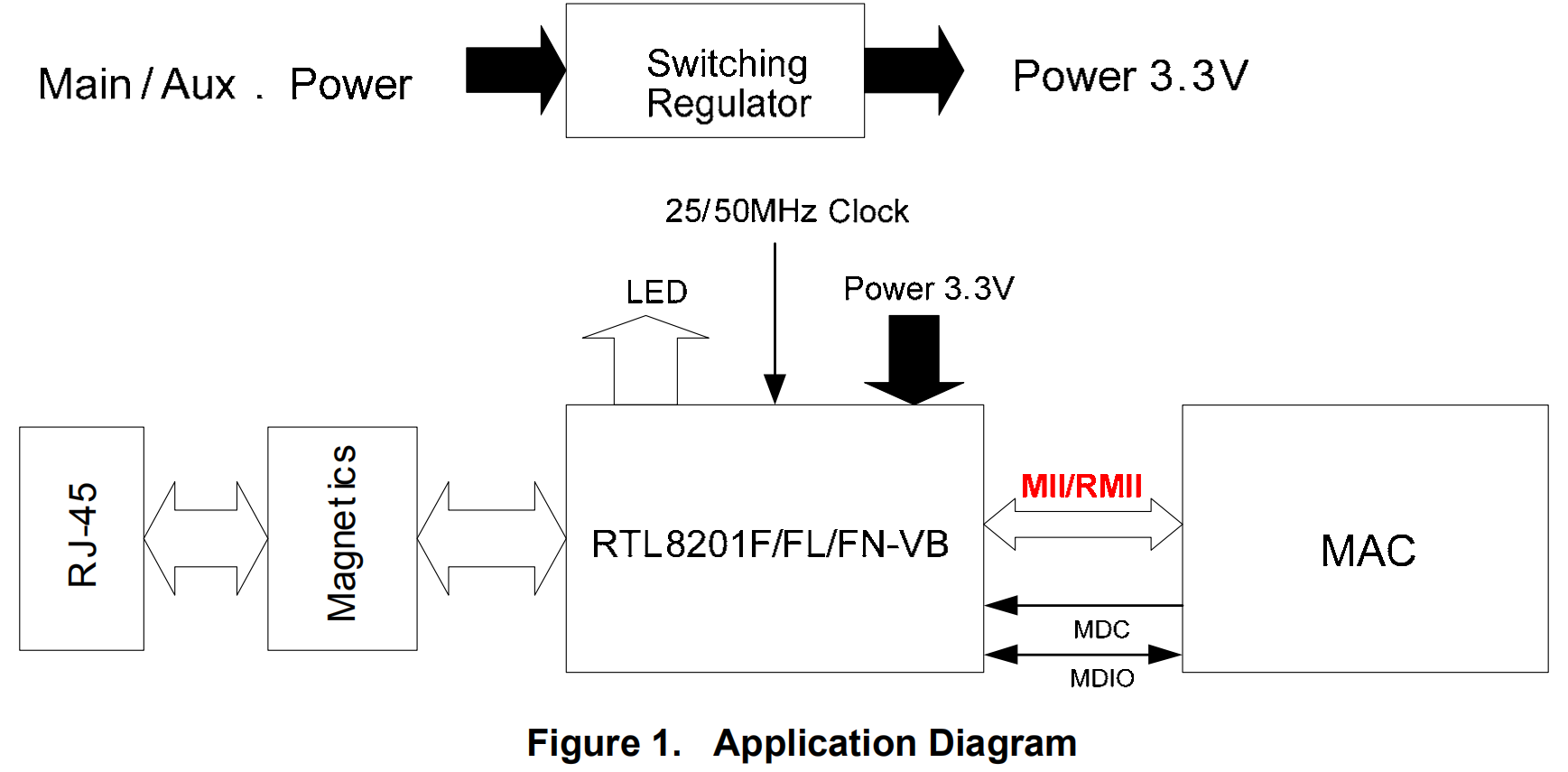

RTL8201是常用的百兆电流型PHY，支持端口自动翻转（AUTO MDIX），如下框图

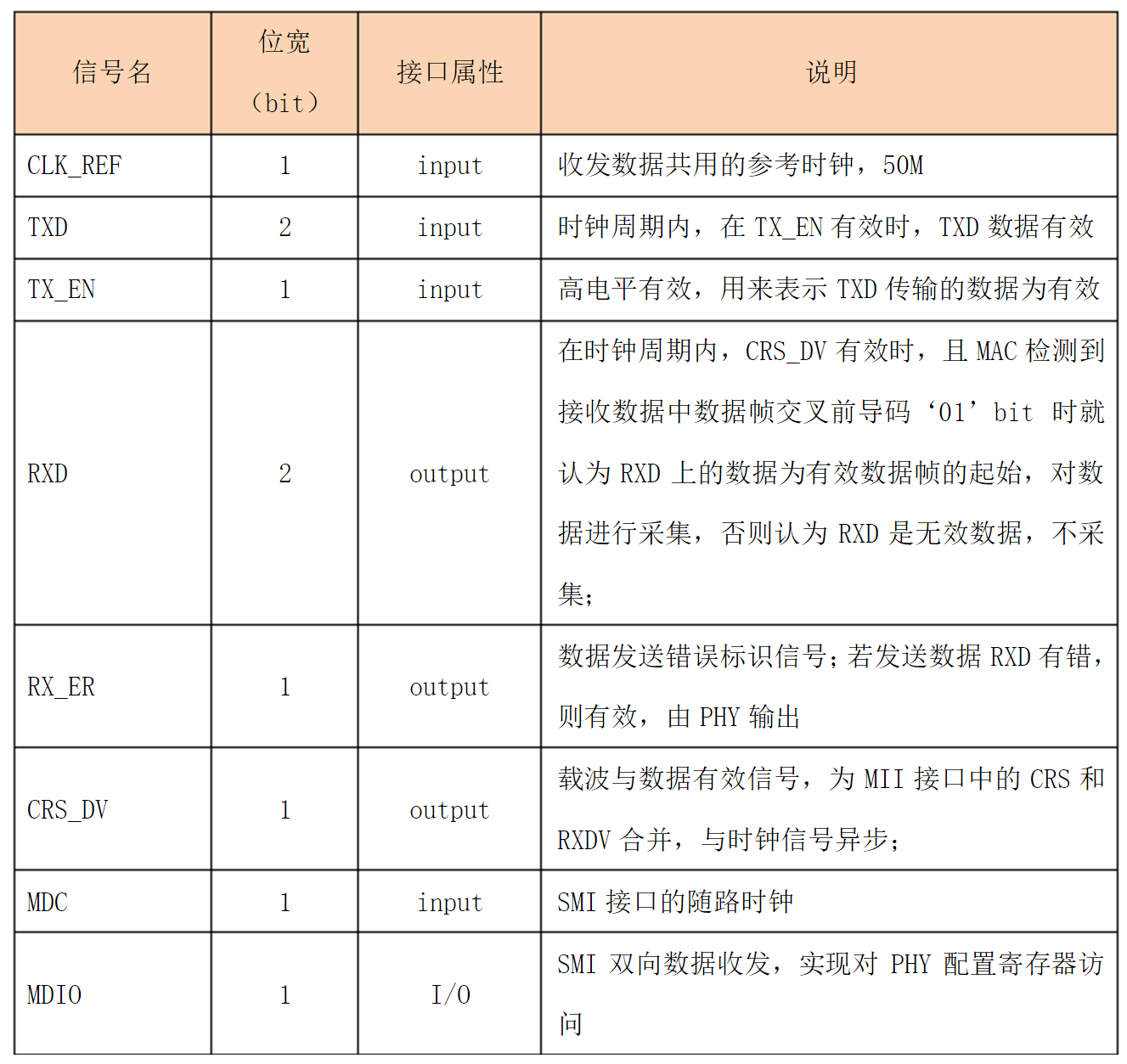

RMII相对MII来说，连接线更少，MII需要接16根线，而RMII只需要接10根线如下图所示。



具体使用原理图如下



上图是海思芯片HI3518EV200的demo电路，我将此电路移植到hi3516D上面也是可以用的。

通过将RXDV上拉，将RTL8201设置为RMII模式。

时钟晶体未贴，由CPU产生，接到XTAL2管脚，XTAL1接到GND。实际在使用中，可以XTAL2和TXC共用时钟，不过不推荐此方式，这种方式会产生EMI问题，在CE，FCC认证中可能会因此而不过，这个是实际经验。

RTL8201用作RMII时，TXC即为50Mhz的CLK_REF,该管脚时可以配置为和输出的，即时钟可以有CPU产生，也可以由RTL8201产生，这个需要注意，不能把CPU配置为输出，RTL8201也配置为输出。上图通过RXD[3]/ CLK_CTL管脚上拉设置为输入

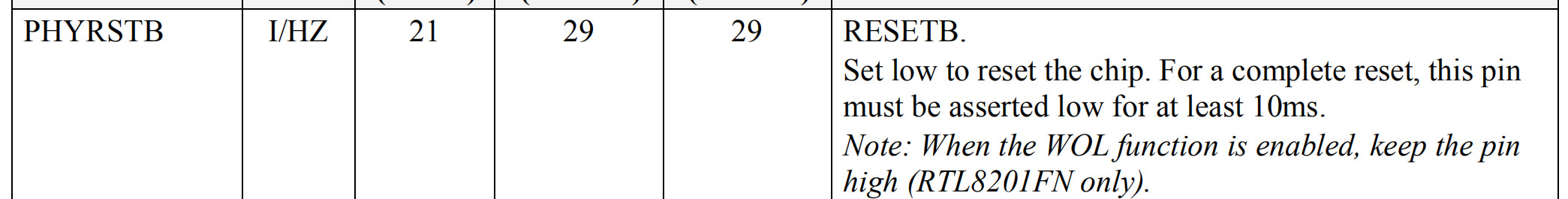

复位电路可以不使用GPIO复位，已验证过，RC复位也是可以的，不过需要符合10ms的复位时间的要求。

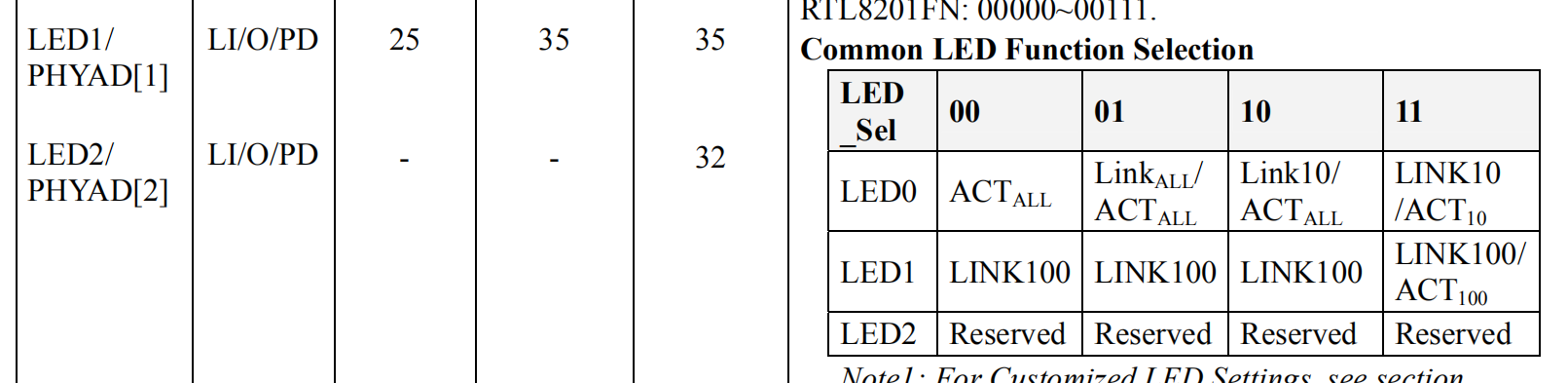

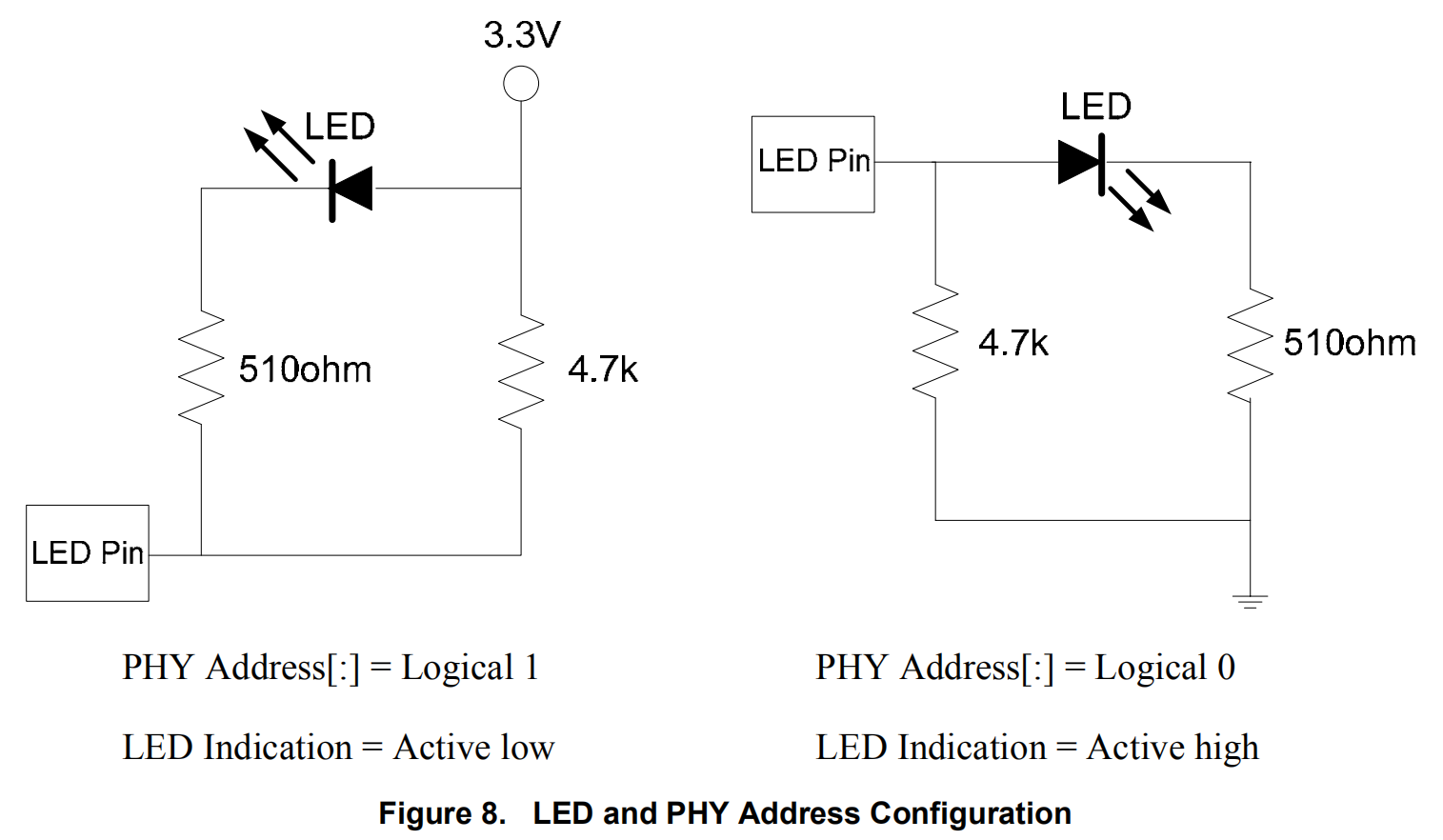

关于网络指示灯，规格书中也有详细说明，需要注意4.7K上拉和下拉来设置LED灯的模式。









下面将原理图，规格书，资料分享如下，欢迎下载：

https://pan.baidu.com/s/1Z9DGenilbuHTfYpvo6kaGg

提取码：uugd
