1 介绍

1.1. 五元组

网络通信过程中会发送大量的请求，每一个请求都需要通过IP数据包进行交互，但是IP数据包的头部信息过于复杂，如果通过IP数据包头进行数据包之间的区分就太复杂了，所以就产生了元组。

五元组是元组中的一种，还有四元组、七元组。通过五元组可以表示所在的数据包属于哪一个会话。该头正在数据包查重和流量对比的时候使用较多。

五元组的结构包括：IP源地址、源端口、目的IP地址、目标端口、4层通信协议。

1.2 pacp文件格式

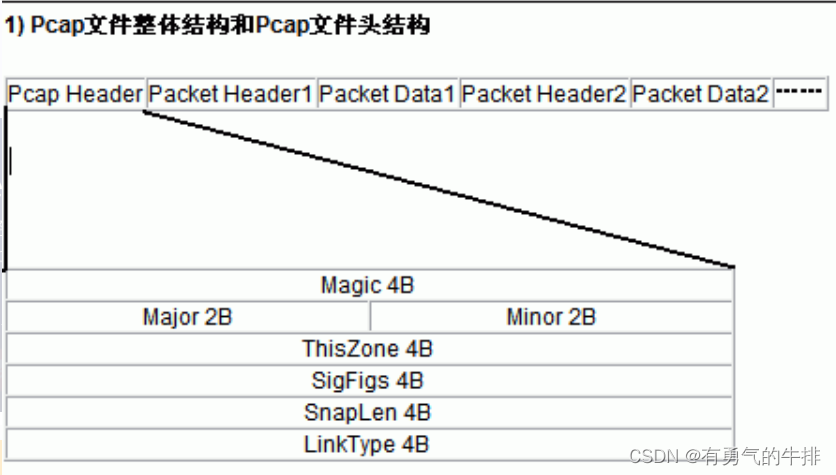

文件头+数据包头+数据+数据包头+数据+数据包头+数据+…

数据包格式：

结构名称	字节数	作用
文件头Global Header	24	整个数据流文件，只会有一个Global Header，它定义了本文本的读取规则、最大存取长度限制等内容
数据包头 Packet Header	16	Pachet Header可以有多个，每个Packet Header后面会跟一串Packet Data, Packet Header定义了Packet Data的长度、时间戳等信息
Packet Data

2 结构介绍

2.1 Global Header 文件头

这里以nacp库中定义的结构为例
结构定义如下：

struct pcap_file_header {bpf_u_int32 magic;		// 文件开始标记u_short version_major;	// 当前文件主要的版本号u_short version_minor;  // 当前文件次要的版本号bpf_int32 thiszone;	    // 当地的标准时间 gmt to local correction; this is always 0bpf_u_int32 sigfigs;	// 时间戳精度    accuracy of timestamps; this is always 0bpf_u_int32 snaplen;	// 最大的存储长度 max length saved portion of each pktbpf_u_int32 linktype;	// 链路类型      data link type (LINKTYPE_*)
};

1、Magic
名称：文件开始标记
大小：4Byte
描述：用来识别文件自己和字节顺序。
0xa1b2c3d4：用来表示按照原来的顺序读取。
0xd4c3b2a1：表示下面的字节都要交换顺序读取。
考虑到计算机的内存结构，一般采用0xd4c3b2a1，如下
0xd4c3b2a1：所有字节都需要交换顺序读取

2、 Major
名称：当前文件主要的版本号
大小：2Byte
描述：一般为 0x0200 。【实际上因为需要交换读取顺序，所以计算机应该看到的是 0x0002】

3、 Minor
名称：当前文件次要版本号
大小：4Byte
描述：
一般为 0x0400
【计算机看到的应该是 0x0004】

4、 ThisZone
名称：当地的标准时间
大小：4Byte
描述：如果用的是 GMT 则全零。一般都直接写 0000 0000

5、 SigFigs
名称：时间戳精度
大小：4Byte
描述：设置为 全零 即可。

6、 SnapLen
名称：最大存储长度
大小：4Byte
描述：如果想把整个包抓下来，设置为 ffff 0000，但一般来说 ff7f 0000就足够了。
【计算机中看到的应该是 0000 ff7f 】

7、 LinkType
名称：链路类型
大小：4Byte
描述：

2.2 Packet Header 数据包头

这里以nacp库中定义的结构为例
数据包头有三个属性，每个属性占固定大小，所以可以使用一个结构体表示。

struct pcap_pkthdr {struct timeval ts;	// 捕获时间 time stampbpf_u_int32 caplen;	// 数据帧/区的长度 length of portion presentbpf_u_int32 len;	// 离线数据长度 length of this packet (off wire)
};

1、Timestamp
名称：被捕获时间的高位
大小：4Byte
描述：单位 seconds

2、Timestamp

名称：被捕获时间的低位
大小：4Byte
描述：单位 microseconds

3、Caplen

名称：当前数据区的长度，即抓取到数据帧的长度
大小：4Byte
描述：不包括 Packet Header 本身的长度，单位是 Byte，由此可以的找到下一个数据帧的位置。

4、Len

名称：离线数据长度
大小：4Byte
描述：网络中实际数据帧的长度，一般不大于 caplen，多数情况下和 Caplen的数值相等。

2.3 Packet Data 数据包数据
