1.SPI总线

SPI是串行外设接口的缩写，SPI是一种高速的、全双工、同步的串行通信协议；SPI采用主从方式工作，一般有一个主设备和一个或多个从设备；SPI需要至少4根线，分别是MISO（主设备输入从设备输出）、MOSI（主设备输出从设备输入）、SCLK（时钟）、CS（片选），SPI使用引脚较少且布线方便，所以越来越多的芯片集成了这种通信协议。
在这里插入图片描述
注： SPI总线一般不能使用多个主机，因为多个SPI通信协议的总线占用的仲裁机制会弱一些。

2.SPI的寻址方式

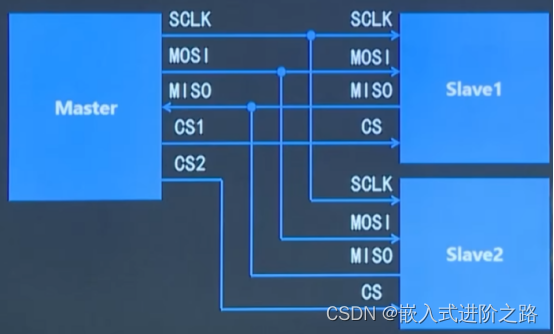

当主设备要和某个从设备进行通信时，主设备需要先向对应从设备的片选线上发送使能信号（高电平或者低电平，根据从机而定）表示选中从机设备。
在这里插入图片描述
CS使能信号的选择
比如说当主设备要和从设备2进行通信，（假如说使能信号是低电平）那么就会在从设备2的片选信号上发送0，那么在从设备1和其他从设备（如果有的话）的片选信号上就要发送1，以保证主设备和从设备2的正常通信。

如何看一个芯片上的片选信号是需要高电平使能还是低电平使能。每个芯片上对应的元器件上都会有丝印，如果丝印是CS，那么就表示高电平使能，如果丝印是CS上面加横杠，那就表示低电平使能。

3.SPI的工作原理总结

硬件上为4根线。
主机和从机都有一个串行移位寄存器，主机通过向它的SPI串行寄存器写入一个字节来发起一次传输。
串行一位寄存器通过MOSI信号线将字节传送给从机，从机也将自己的串行一位寄存器中的内容通过MISO信号线返回给主机。这样，两个移位寄存器中的内容就被交换。
外设的写操作和读操作时同步完成的。如果只进行写操作，主机只需忽略接收到的字节；反之，若主机要读取从机的一个直接，就必须发送一个空字节来引发从机的传输。

4.SPI的通讯过程

SPI总线在进行数据传送时，先传送高位，后传送低位；数据线为高电平表示逻辑“1”，低电平表示逻辑“0”；一个字节传送完成后无需应答即可开始下一个字节的传送（SPI的通信方式是没有应答信号这个说法的）；SPI采用同步方式工作，时钟线在上升沿或下降沿时发送器向数据线上发送数据，在紧接着的下降沿或上升沿时接收器从数据线上读取数据，完成一位数据传送，八个时钟周期即可完成一个字节数据的传送。

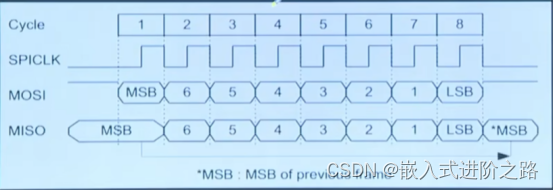

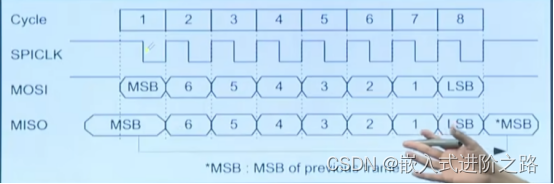

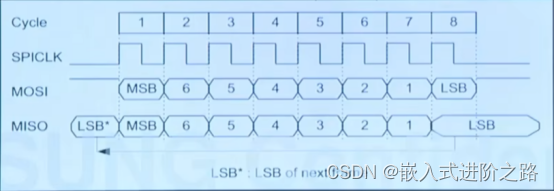

在这里插入图片描述
SPI的通信过程中，其中时钟信号处于下降沿的时候，发送器发送数据，当时钟信号变为上升沿以后，接收器接收数据，这就是一个周期，后面不断重复这个过程，当这个周期持续8次以后，就发送了一位字节的数据；此后如果还有数据要进行发送，那么发送过程并不会中断，会继续这8个周期进行数据的发送，其中是先发高位再发低位。
