MEF插件式开发

article/2025/9/15 1:44:22

一、`MEF` 简介

1、 Managed Extensibility Framework简称MEF，是WPF中的一种插件式开发的框架。其开发程序的主要优点如下：

易于将复杂程序进行拆分成不同的功能模块，然后进行多团队的协作。将各个功能编译成dll的形式提供给主程序，由主程序进行统一加载。
便于程序的后期扩展，在后期需要添加新功能时，只需要提供对应的dll即可，主程序无需进行大的改动。
不同模块间的功能相对独立，降低程序的耦合性，使程序易于维护。

2、MEF 的使用需要引用System.ComponentModel.Composition，该dll提供了MEF开发的核心功能。

3、MEF程序的组成部分：

主程序：一般为一个WPF可执行应用程序，用来提供整个程序的框架，并加载各个功能模块所编译生成的dll程序集。
接口程序：一般为类库项目(即Class Library)，编译生成dll文件。主要用来定义主程序与各个Plugin插件程序之间的接口，只有定义好这些接口才能保证主程序正确加载各个Plugin
插件程序：一般为WPF User Control Library，即各个独立的功能模块，编译生成dll文件，被主程序加载使用。

二、`MEF`程序创建流程

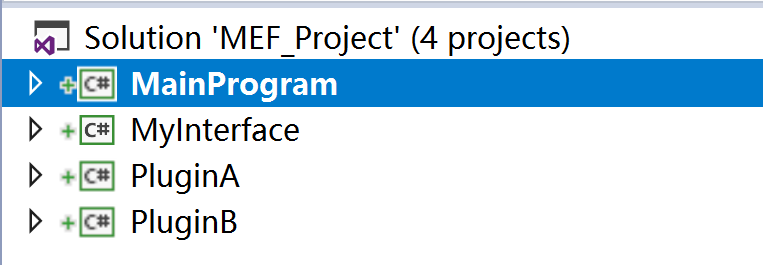

所有项目均位于解决方案MEF_Project下

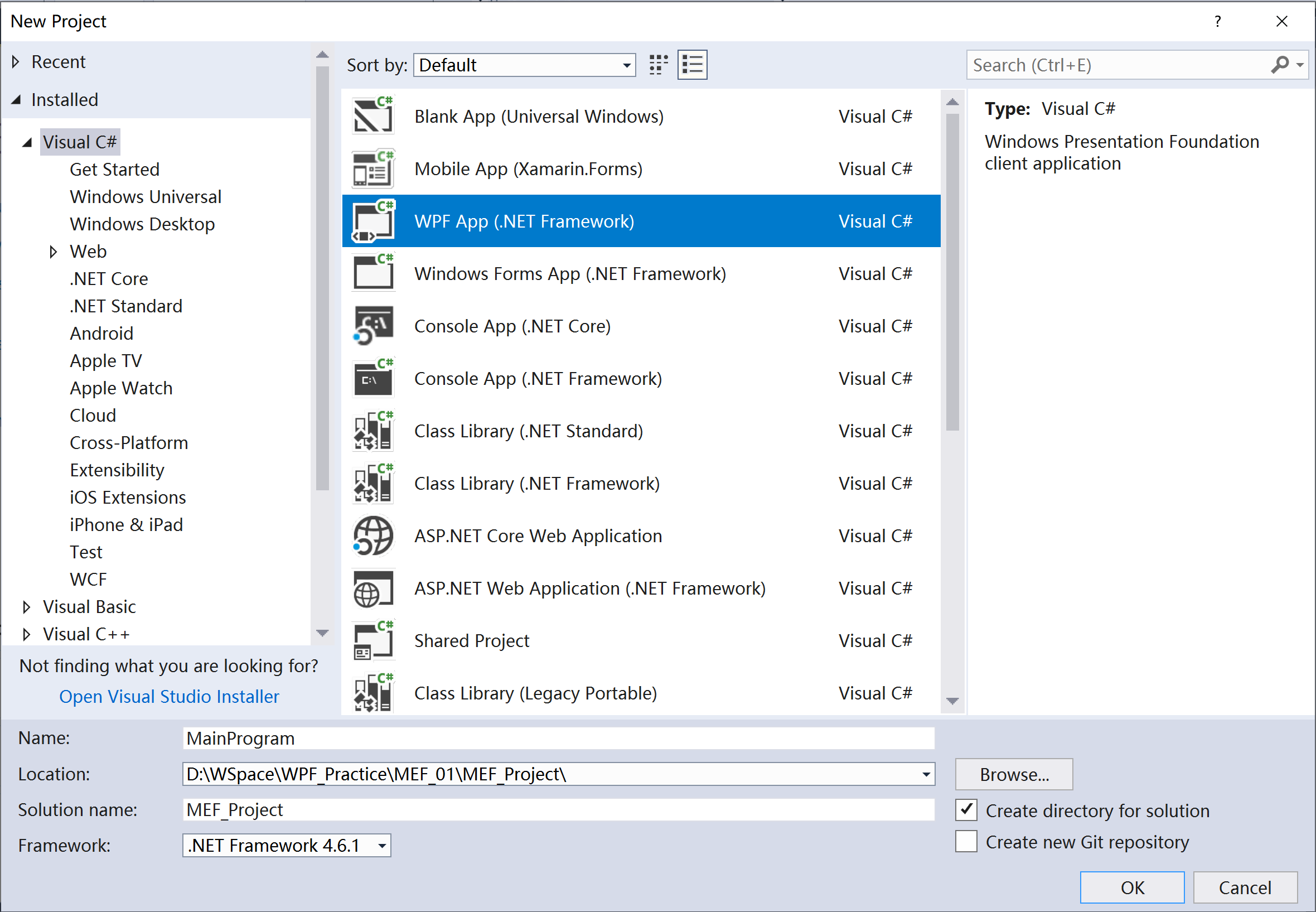

1、创建`WPF`应用主程序

1.1 主程序为WPF Application
在这里插入图片描述
1.2 后续接口项目和各个Plugin项目编译完成后，需要再完善主程序以加载各个插件

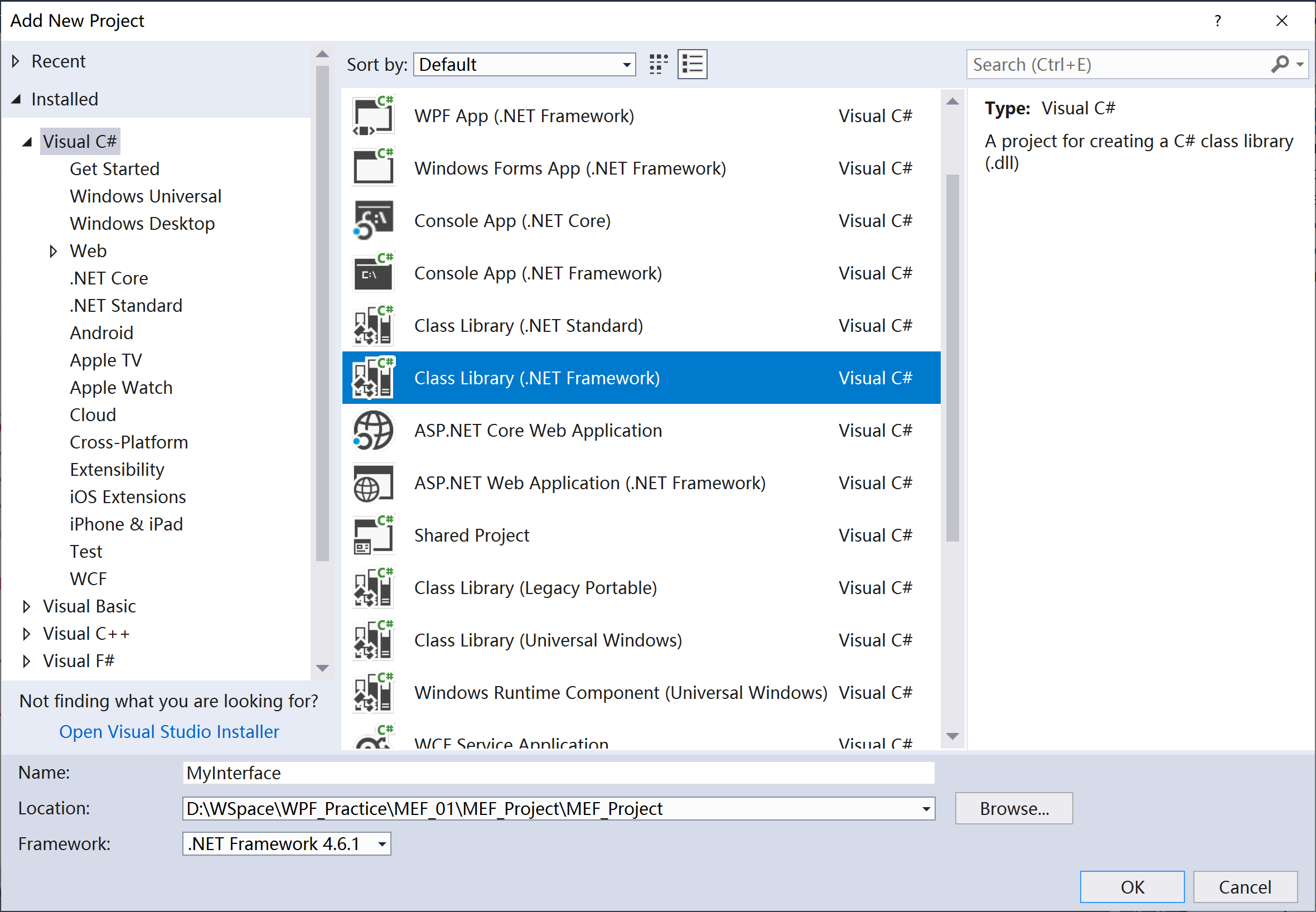

2、创建接口项目`MyInterface`

在这里插入图片描述
2.1 接口项目中，接口类型的关键字为interface，在接口中只能声明而不能有具体的实现，具体的实现需要在其派生类中来进行。

2.2 该项目中定义如下接口：

namespace MyInterface
{/// <summary>/// 定义接口类型/// </summary>public interface IMyInterface{string GetPluginName();int GetPluginId();}
}

2.3 因为后续的Plugin项目需要引用该接口生成的dll文件，所以需要先对该接口项目进行编译，以生成对应的dll文件，在此编译生成 MyInterface.dll 文件。

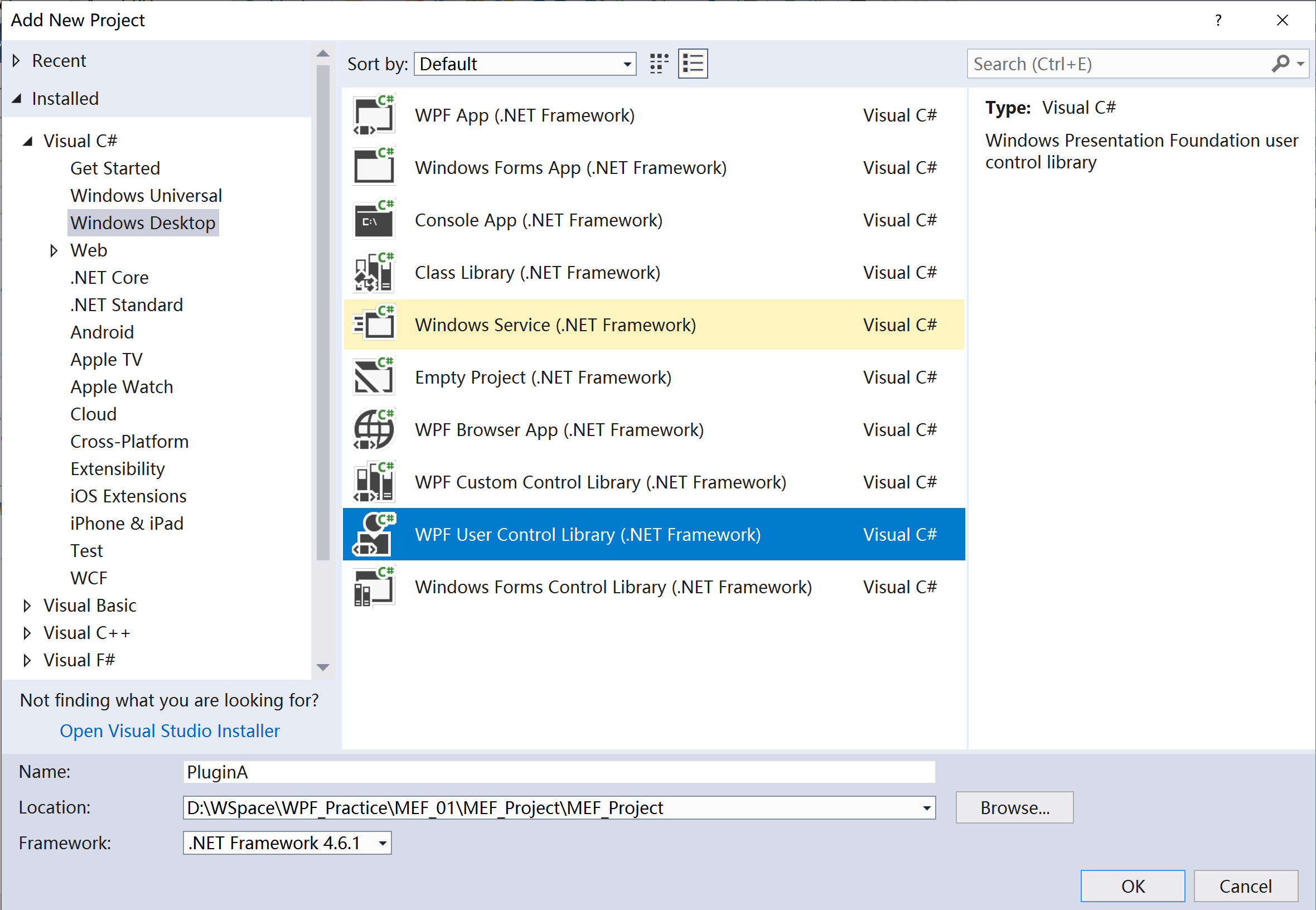

3、创建插件项目`PluginA`

该项目为UserControl类型，如下图所示
在这里插入图片描述
3.1 对XAML文件进行设计，如下所示：

<UserControl x:Class="PluginA.UserControl1"xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006" xmlns:d="http://schemas.microsoft.com/expression/blend/2008" xmlns:local="clr-namespace:PluginA"mc:Ignorable="d" d:DesignHeight="450" d:DesignWidth="800"><StackPanel><Label x:Name="labelA" Content="Pugin A Page" FontSize="40" HorizontalAlignment="Center"/></StackPanel>
</UserControl>

3.2 .cs文件中，添加两个对应的dll到References，并引用到命名空间中

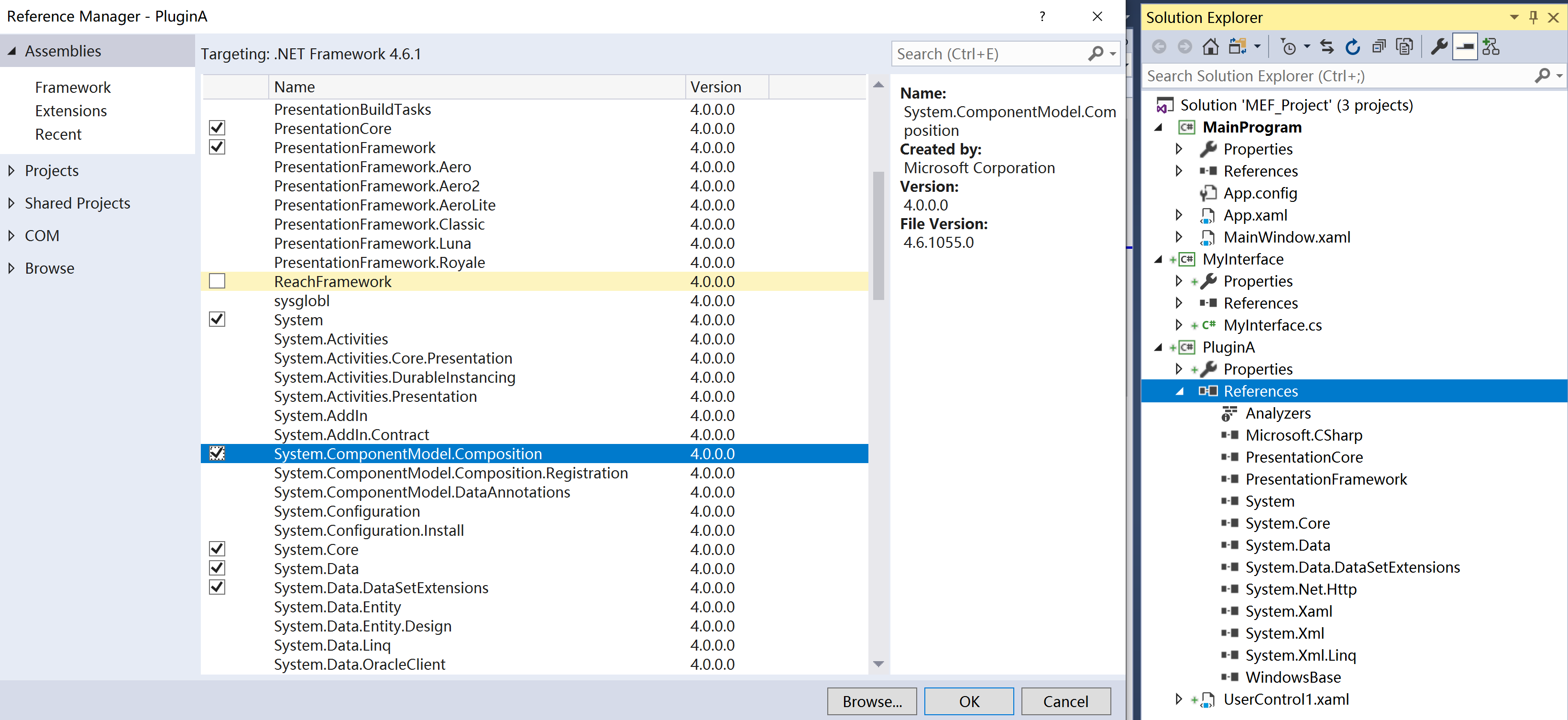

(1)、在References中添加MEF对应dll：System.ComponentModel.Composition;，并引用到命名空间中，如下图：
在这里插入图片描述

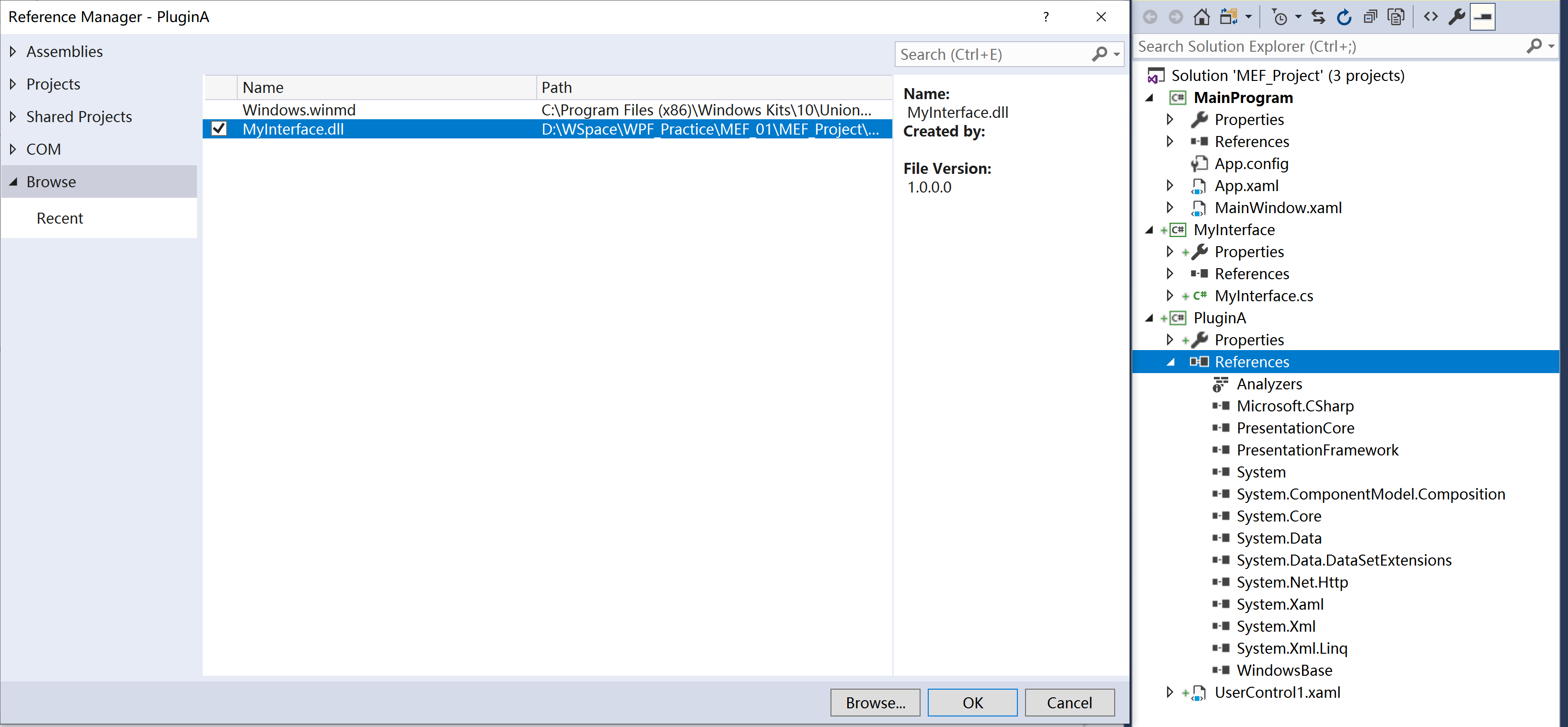

(2)、在References中添加接口项目编译生成的dll：MyInterface.dll，并引用到命名空间中，如下图：

3.3 导入并实现该接口，代码如下：

using System.Windows.Controls;
using System.ComponentModel.Composition;
using MyInterface;namespace PluginA
{/// <summary>/// Interaction logic for UserControl1.xaml/// </summary>// 导入该接口[Export(typeof(IMyInterface))]public partial class UserControl1 : UserControl, IMyInterface{public UserControl1(){InitializeComponent();}//对接口IMyInterface的实现public int GetPluginId(){return 0;}public string GetPluginName(){return "This is Plugin A";}}
}

3.3 编译生成对应的PluginA.dll文件

【以同样的方式创建PluginB】

4、完善主程序`MainProgram`，加载上面编译生成的各个`Plugin`插件

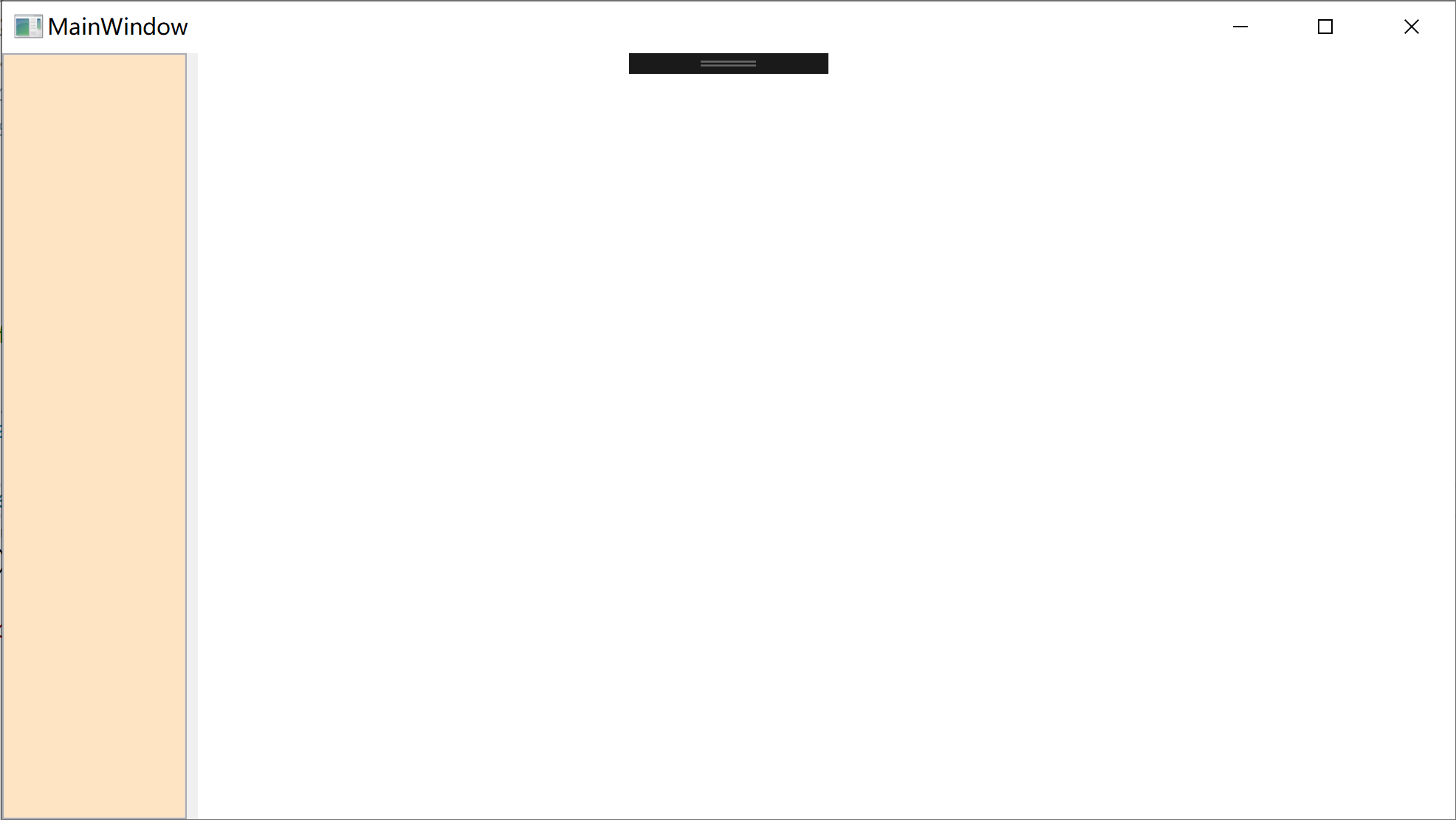

4.1 设计主程序的UI，对应的MainWindow.xaml文件如下：

<Window x:Class="MainProgram.MainWindow"xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"xmlns:d="http://schemas.microsoft.com/expression/blend/2008"xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"xmlns:local="clr-namespace:MainProgram"mc:Ignorable="d"Title="MainWindow" Height="450" Width="800"><Grid><Grid.ColumnDefinitions><ColumnDefinition Width="100"/><ColumnDefinition Width="Auto"/><ColumnDefinition Width="*"/></Grid.ColumnDefinitions><!--左侧为ListView栏--><ListView x:Name="ItemsList" Grid.Column="0" Background="Bisque"/><!--中间为分割条--><GridSplitter Grid.Column="1" Width="6" VerticalAlignment="Stretch" HorizontalAlignment="Center" ShowsPreview="False"/><!--右侧显示加载的各个Plugin的内容--><Frame x:Name="frameContent" Grid.Column="2"/></Grid>
</Window>

在这里插入图片描述

4.2 在MainWindow.xaml.cs中添加对应的dll文件
(1)、在References中添加MEF对应dll：System.ComponentModel.Composition;，并引用到命名空间中。
(2)、在References中添加接口项目编译生成的dll：MyInterface.dll，并引用到命名空间中。

4.3 在主程序中解析、加载对应Plugin程序集，代码如下：

using System;
using System.Collections.Generic;
using System.ComponentModel.Composition.Hosting;
using System.Linq;
using System.Windows;
using System.Windows.Controls;
using System.Windows.Media;
using MyInterface;namespace MainProgram

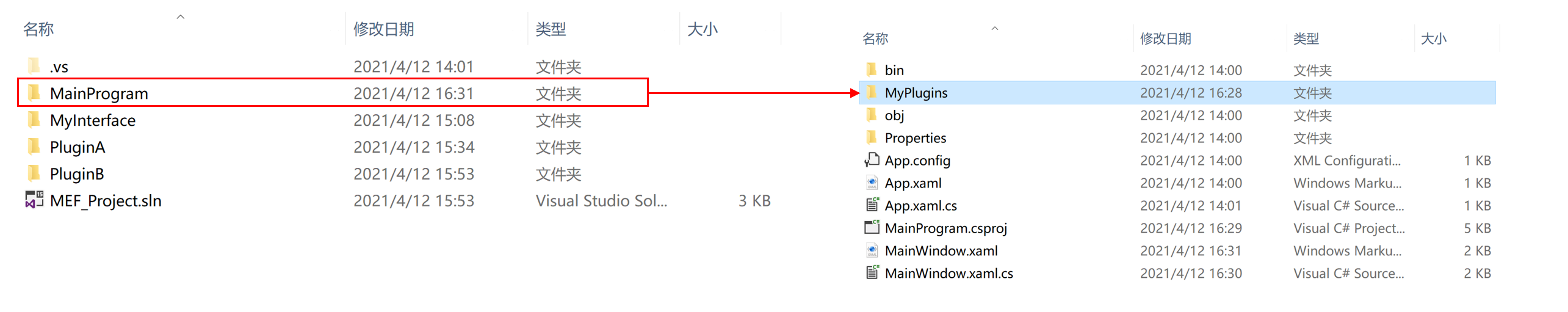

{/// <summary>/// Interaction logic for MainWindow.xaml/// </summary>public partial class MainWindow : Window{private IEnumerable<IMyInterface> myPlugins;public MainWindow(){InitializeComponent();//new DirectoryCatalog 的默认加载目录为：该程序的exe文件目录下，为Debug目录或Release目录var catalog = new DirectoryCatalog("../../MyPlugins");var container = new CompositionContainer(catalog);myPlugins = container.GetExportedValues<IMyInterface>();foreach (var plg in myPlugins){/*该方式只是简单的加载显示，但没有任何事件，点击也无效* string name = plg.GetPluginName();this.ItemsList.Items.Add(new TabItem() { Header = name, Content = plg });*/Button btn = new Button();btn.FontSize = 20;btn.FontFamily = new FontFamily("Times New Roman");btn.HorizontalAlignment = HorizontalAlignment.Center;btn.Content = plg.GetPluginName();btn.Tag = plg.GetPluginId();btn.Click += Btn_Clicked;ItemsList.Items.Add(btn);}}private void Btn_Clicked(object sender, RoutedEventArgs e){Button btn = sender as Button;int id = Convert.ToInt32(btn.Tag); //Tag为object类型，需要显示的转换成int类型frameContent.Content = myPlugins.ElementAt(id);}}
}
