进入自定义控件编辑界面：

右键单击前面板上要自定义的布尔按钮控件。

从快捷菜单中选择高级——»自定义，打开控件编辑器窗口。

主要的编辑元素：

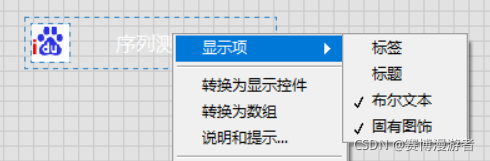

                    布尔文本，固有图饰，图片项



 “标签”代表控件的名称，在程序运行过程中它具有只读属性，不能在运行中更改，相当于常规语言中的变量名。“标题”是控件显示给用户的信息，具有读写属性，可以在运行中随时更改。

常用操作

窗口--显示部件窗口 【】

：切换自定义模式，编辑模式

自定义控件类型

自定义控件类型的解释：自定义控件有三种类型，分别为“控件类型”、“自定义类型”和“严格自定义类型”，可在控件编辑器的工具栏“控件类型”下拉列表框中进行选择。在VI前面板中使用自定义控件（.ctl文件）后，LabVIEW会为它创建一个独立副本的实例。不同的类型约定了自定义控件实例与保存它们的文件之间的关系。这三种自定义控件类型的其区别是，对于“控件类型”，其控件和实例之间无任何关联，当改变保存自定义控件的文件时不会影响VI中自定义控件实例；对于“自定义类型”，其控件和实例之间仅仅数据类型是关联的；而对于“严格自定义类型”，其控件和实例之间不仅数据类型是关联的，其它一些控件属性如颜色等也是关联的，当改变控件文件时，它对应的所有实例都将会作出相应的改变。在一个复杂的大型项目开发中，通常将自定义控件类型定义为“严格自定义类型”，其优点是当对该自定义控件作修改时，只需在.ctl文件作改动，而其对应工程的所有实例都将会自动改变。

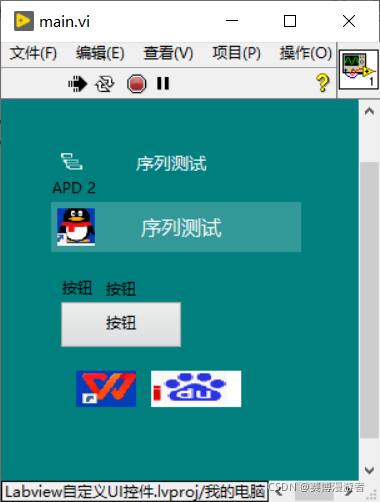

编辑--图片项

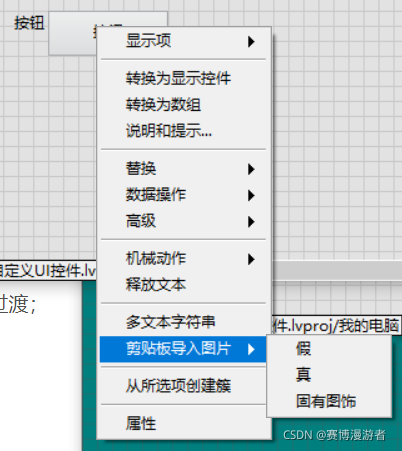

菜单栏-编辑-导入图片至剪贴板，编辑模式下

单击切换至自定义模式按钮，将控件编辑器置于自定义模式中。右键单击布尔控件，选择图片项，如下图所示，一定有6个选项：

第一个图片用于FALSE状态；

第二个图片用于TRUE状态；

第三个图片用于释放时切换状态，即从TRUE到FALSE的过渡状态；

第四个图片用于释放时触发状态，即从FALSE到TRUE的过渡；

第五个图片用于False状态时，鼠标悬停在按钮时的状态；

第六个图片用于True状态时，鼠标悬停在按钮时的状态；

说明：系统、NXG风格中的按钮有6个选项，新式、经典中的按钮只有前面4个选项



​​​​
