智慧物流大数据平台

---

一、项目背景

本项目基于一家大型物流公司研发的智慧物流大数据平台。该物流公司是国内综合性快递、物流服务商，并在全国各地都有覆盖的网点。经过多年的积累、经营以及布局，拥有大规模的客户群，日订单达上千万。如此规模的业务数据量，传统的数据处理技术已经不能满足企业的经营分析需求。公司需要基于大数据技术构建数据中心，从而挖掘出隐藏在数据背后的信息价值，为企业提供有益的帮助，带来更大的利润和商机。大数据项目主要围绕订单、运输、仓储、搬运装卸、包装以及流通加工等物流环节中
涉及的数据、信息等。通过大数据分析可以提高运输以及配送效率、减少物流成本、更有效地满足客户服务要求，实现快速、高效、经济的物流，并针对数据分析结果，提出具有中观指导意义的解决方案。针对物流行业的特性，大数据应用主要体现在车货匹配、运输路线优化、库存预测、设备修理预测、供应链协同管理等方面。

二、逻辑架构

 异构数据源
数据源主要有两种方式：Oracle数据库、MySQL数据库
 数据采集平台
数据采集平台负责将异构数据源采集到数据存储平台，分为批量导入以及实时采集两个部分：
实时采集 Oracle数据库采用ogg进行实时采集，MySQL数据库采用Canal进行实时采集。采集到的数据会存放到消息队列临时存储中。

数据存储平台
本次建设的物流大数据平台存储平台较为丰富。因为不同的业务需要，存储分为以下几个部分
Kafka 作为实时数据的临时存储区，方便进行实时ETL处理
Kudu 与Impala mpp计算引擎对接，支持更新，也支持大规模数据的存储
HDFS 存储温数据、冷数据。大规模的分析将基于HDFS存储进行计算。
ElasticSearch 所有业务数据的查询都将基于ElasticSearch来实现
ClickHouse 实时OLAP分析

数据计算平台
数据计算平台主要分为离线计算和实时计算。
离线计算 Impala：提供准实时的高效率OLAP计算、以及快速的数据查询
Spark/ SparkSQL：大批量数据的作业将以Spark方式运行
ElasticSearch 所有业务数据的查询都将基于ElasticSearch来实现

大数据平台应用
离线场景 报表系统
小区画像
实时场景 DashBoard
业务监控
实时报表
交互查询 AdHoc（即席查询）
自助报表

三、解决方案

数据源：关系型数据库Oracle和MySQL
采集：OGG和Canal分别将Oracle和MySQL的增量数据同步到Kafka集群
存储：ETL计算之后分别存储到kudu，Elasticsearch，ClickHouse中
计算引擎：处理数据使用StructuredStreaming

技术亮点:

完整Lambda 架构系统，有离线业务、也有实时业务
ClickHouse实时存储、计算引擎
Kudu + Impala准实时分析系统
基于Docker 搭建异构数据源，还原企业真实应用场景
以企业主流的Spark生态圈为核心技术，例如：Spark、Spark SQL、structured Streaming
Elasticsearch 全文检索
SpringCloud 搭建数据服务

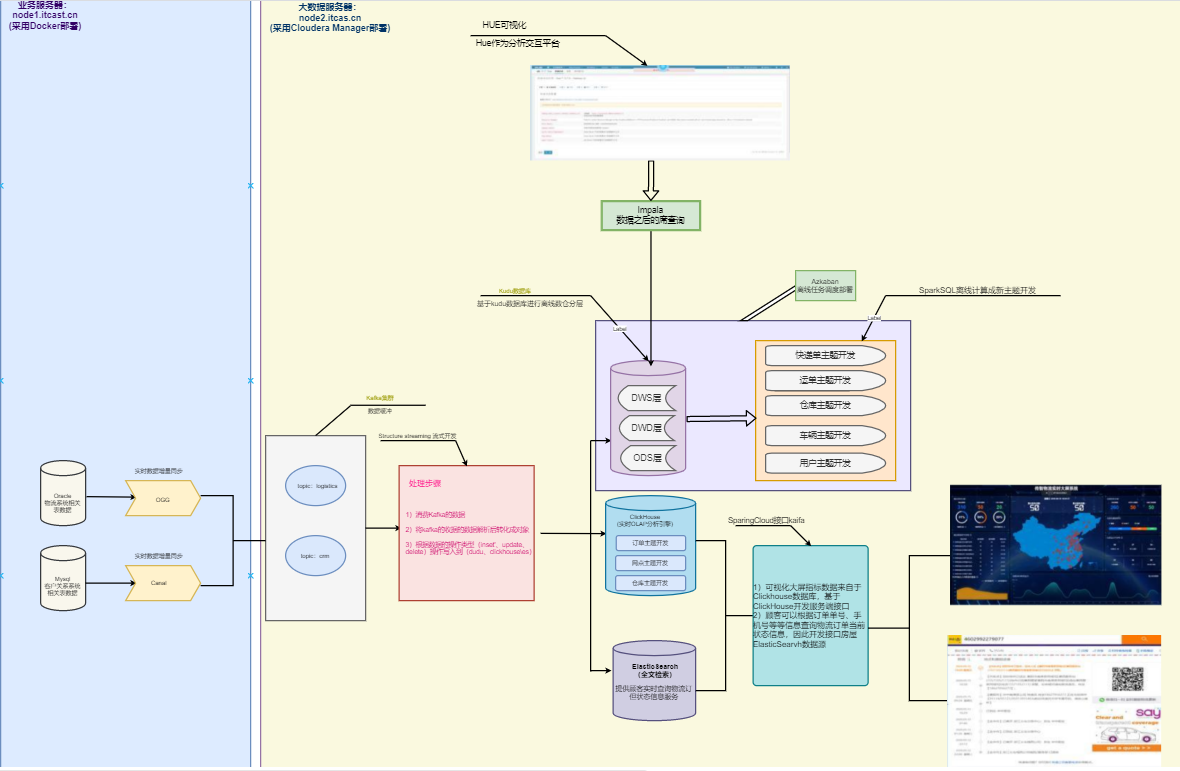

数据流转

从数据源开始，业务数据主要存放到Oracle和MySQL数据库中，我们使用OGG和Canal分别将Oracle和
MySQL的增量数据同步到Kafka集群，然后通过StructuredStreaming程序进行实时ETL处理，将处理的
结果写入到Kudu数据库中，供应用平台进行离线分析处理；为了将一些要求监控的业务实时展示，
StructuredStreaming流处理会将数据写入到ClickHouse，Java Web后端直接将数据查询出来进行实时的数据展示；为了方便业务部门对各类单据的查询，StructuredStreaming流式处理系统同时也将数据经过JOIN处理后，将数据写入到ElasticSearch中，然后基于Spring Cloud开发能够支撑高并发访问的数据服务，方便运营人员、客户的查询；

四、项目的技术选型

4.1流式处理平台

采用Kafka作为消息传输中间介质

 Kafka对比其他MQ的优点
可扩展 Kafka集群可以透明的扩展，增加新的服务器进集群。
高性能 Kafka性能远超过传统的ActiveMQ、RabbitMQ等，Kafka支持Batch操作。
容错性 Kafka每个Partition数据会复制到几台服务器，当某个Broker失效时，Zookeeper将
通知生产者和消费者从而使用其他的Broker。

 Kafka对比其他MQ的缺点
重复消息 Kafka保证每条消息至少送达一次，虽然几率很小，但一条消息可能被送达多次。
消息乱序 Kafka某一个固定的Partition内部的消息是保证有序的，如果一个Topic有多个
Partition，partition之间的消息送达不保证有序。
复杂性 Kafka需要Zookeeper的支持，Topic一般需要人工创建，部署和维护比一般MQ成
本更高。

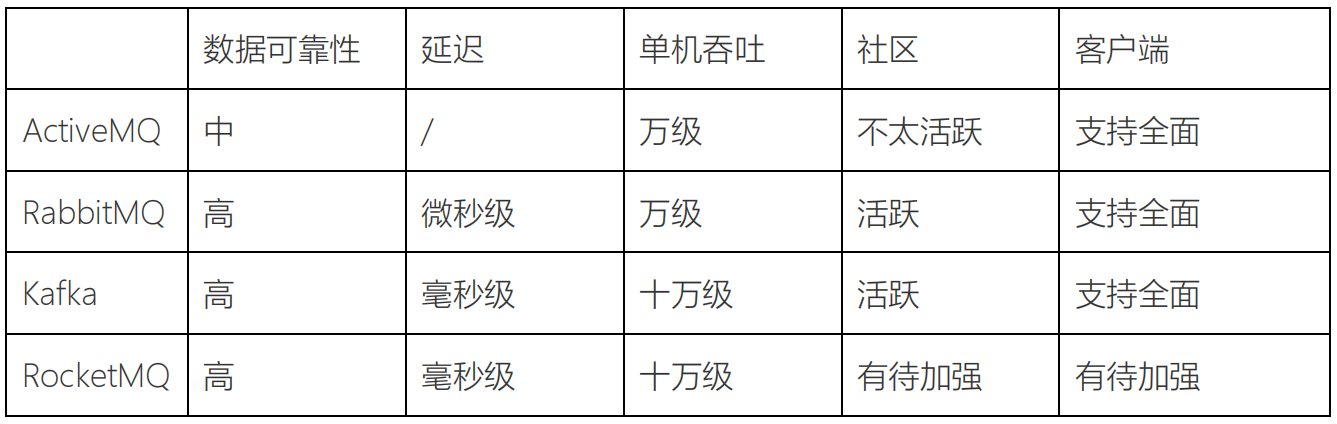

 Kafka对比其他MQ的使用场景
Kafka 主要用于处理活跃的流式数据,大数据量的数据处理上
其他MQ 用在对数据一致性、稳定性和可靠性要求很高的场景，对性能和吞吐量还在其次，
更适合于企业级的开发
 总结

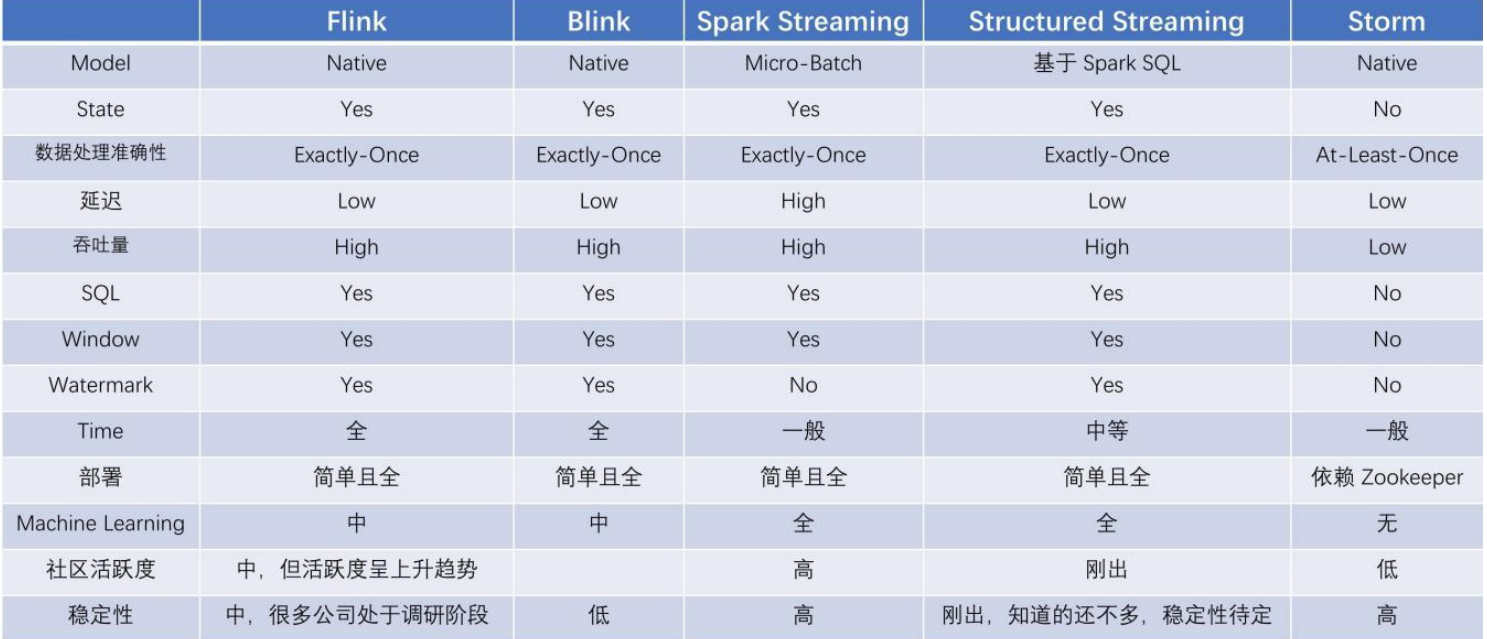

4.2 分布式计算平台

分布式计算采用Spark生态

如果对延迟要求不高的情况下，可以使用 Spark Streaming，它拥有丰富的高级 API，使用
简单，并且 Spark 生态也比较成熟，吞吐量大，部署简单，社区活跃度较高，从 GitHub 的
star 数量也可以看得出来现在公司用 Spark 还是居多的，并且在新版本还引入了
Structured Streaming，这也会让 Spark 的体系更加完善。

 如果对延迟性要求非常高的话，可以使用当下最火的流处理框架 Flink，采用原生的流处理系
统，保证了低延迟性，在 API 和容错性方面做的也比较完善，使用和部署相对来说也是比较
简单的，加上国内阿里贡献的 Blink，相信接下来 Flink 的功能将会更加完善，发展也会更加
好，社区问题的响应速度也是非常快的，另外还有专门的钉钉大群和中文列表供大家提问，
每周还会有专家进行直播讲解和答疑。

结论：本项目使用Structured Streaming开发实时部分，同时离线计算使用到SparkSQL，而Spark的生
态相对于Flink更加成熟，因此采用Spark开发

4.3 海量数据存储

ETL后的数据存储到Kudu中，供实时、准实时查询、分析
Kudu是一个与HBase类似的列式存储分布式数据库，官方给Kudu的定位是：在更新更及时的
基础上实现更快的数据分析

 Kudu对比其他列式存储（HBase、HDFS）
HDFS 使用列式存储格式Apache Parquet，Apache ORC，适合离线分析，不支持单条纪录
级别的update操作，随机读写性能差
HBASE 可以进行高效随机读写，却并不适用于基于SQL的数据分析方向，大批量数据获取时
的性能较差。
KUDU KUDU较好的解决了HDFS与HBASE的这些缺点，它不及HDFS批处理快，也不及HBase
随机读写能力强，但是反过来它比HBase批处理快（适用于OLAP的分析场景），而
且比HDFS随机读写能力强（适用于实时写入或者更新的场景），这就是它能解决的
问题。
Elastic Search作为单据数据的存储介质，供顾客查询订单信息

 Elasticsearch的使用场景
记录和日志分析 围绕Elasticsearch构建的生态系统使其成为最容易实施和扩展日志记录
解决方案之一，利用这一点来将日志记录添加到他们的主要用例中，或
者将我们纯粹用于日志记录。
采集和组合公共数据 Elasticsearch可以灵活地接收多个不同的数据源，并能使得这些数据可
以管理和搜索
全文搜索 非常强大的全文检索功能，方便顾客查询订单相关的数据
事件数据和指标 Elasticsearch还可以很好地处理时间序列数据，如指标（metrics ）和应
用程序事件
数据可视化 凭借大量的图表选项，地理数据的平铺服务和时间序列数据的
TimeLion，Kibana是一款功能强大且易于使用的可视化工具。对于上面
的每个用例，Kibana都会处理一些可视化组件。
ClickHouse作为实时数据的指标计算存储数据库

 ClickHouse与其他的OLAP框架的比较
直接查询，ClickHouse支持类SQL语
言，提供了传统关系型数据的便利

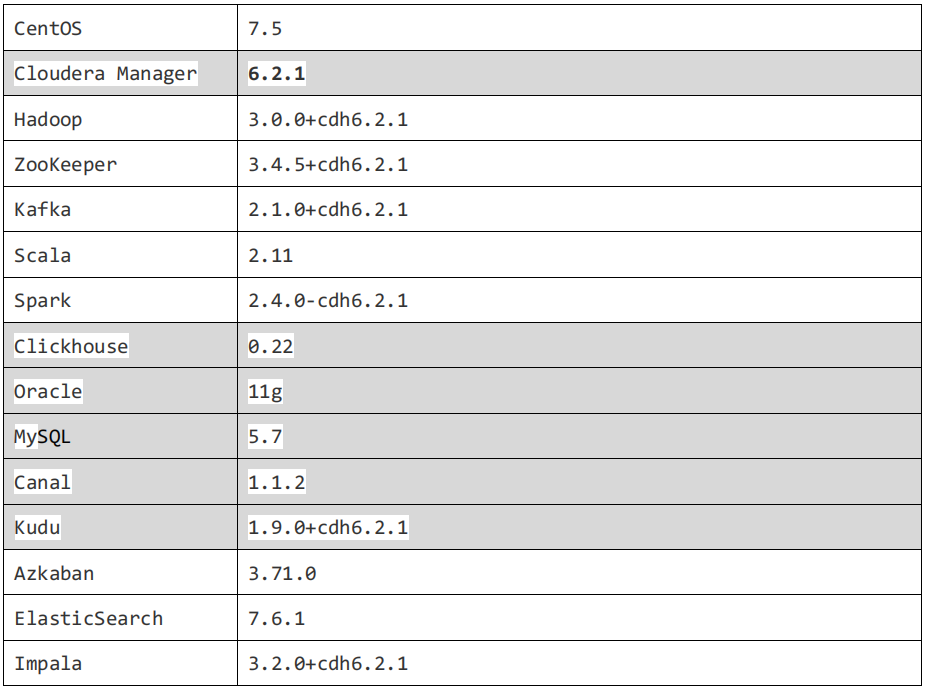

框架软件版本
