前言

Visio 是Office软件系列中的负责绘制流程图和示意图的软件，在日常软件设计、文档编写过程中会被大量使用。下面我们来讲一讲visio常用快捷键及绘图技巧。

---

一、常用快捷键

功能	快捷键
格式刷	ctrl + shift + p
指针工具	ctrl + 1
文本工具	ctrl + 2
连接线工具	ctrl + 3
组合所选项	ctrl + g（group）
取消组合	ctrl + shift + u（undo）
置于顶层	ctrl + f（foreground）
置于底层	ctrl + b（background）
移动所选项	方向键
按像素移动	shift + 方向键

二、使用技巧

对象移动

• shift + 方向键对对象进行微调整（移动）
• 将页面整体放大，调整时会更为精确，也更容易出现对齐辅助线

对象复制

• 按住 ctrl移动对象可完成复制

绘制直线

• 按住 shift可以绘制直线
• 按住 shift可以水平或者垂直移动直线

一键对齐 自动排列（非常好用）

假定我有四个水平排列不一的形状需要底部对齐，并且间距保持一致。

选中所有需排列形状，开始 -> 排列 -> 底端对齐，形状会完成底部对齐；开始 -> 位置 -> 横向分布，初始图和最终效果如下。

辅助线对齐

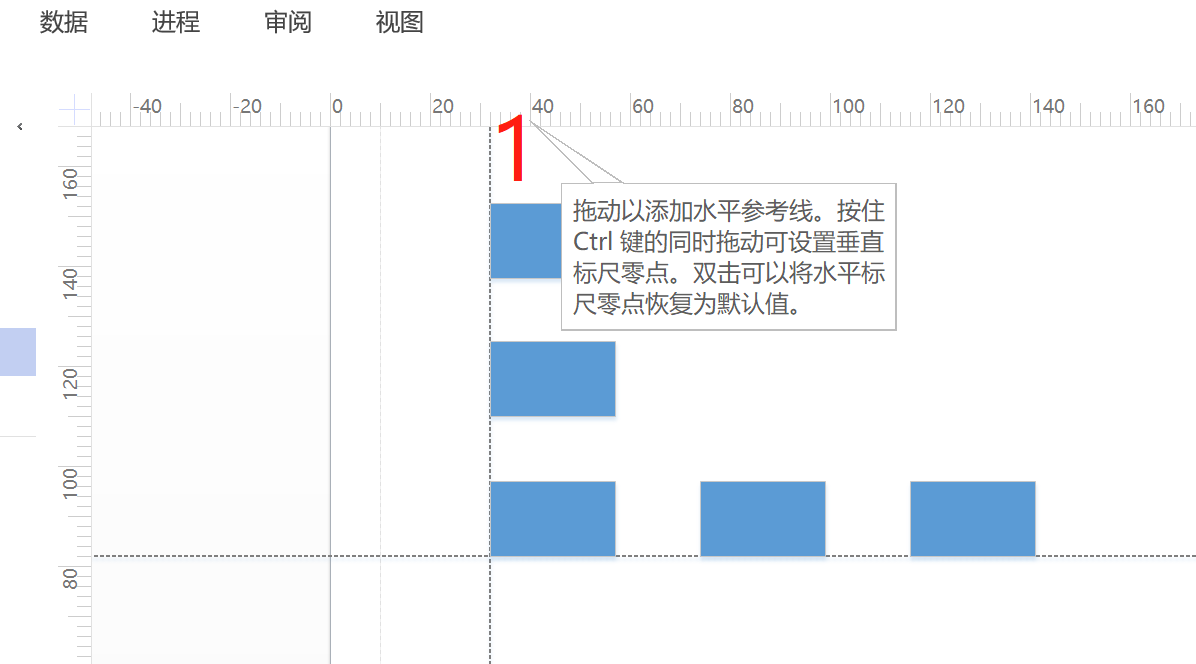

• 鼠标按住尺规的边缘往面板上面拉，会拉出一条绘图辅助线，帮助绘图（精确定位，将你的图形往辅助线上拉，可以粘在辅助线上，保持对齐和整体移动，非常好用）
• 按del键就会消失，而且选中这条线，按Ctrl+L会旋转90°


图像边缘空白消除

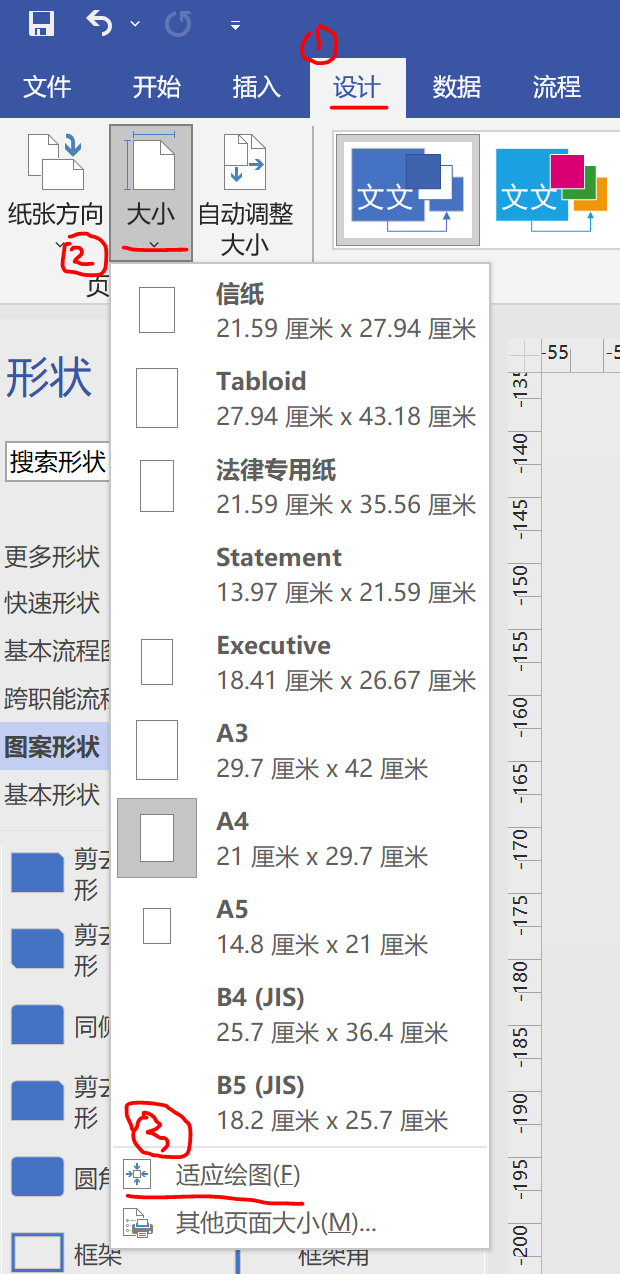

• 菜单栏 设计 -> 大小->适应绘图，即可减少边缘空白


word中visio图编辑技巧

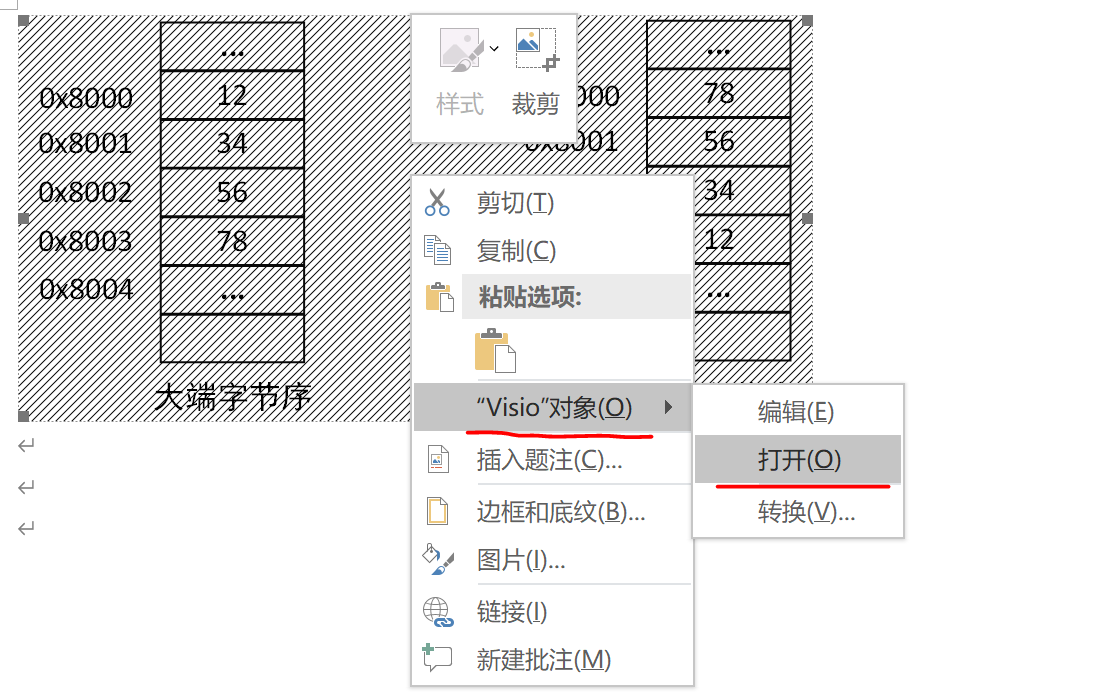

• 在word中使用visio时，点击打开而不是编辑（编辑的图非常小，很难操作），或者直接双击

• word 中的visio图显示不完整时，拷贝到 visio 中重新编辑，然后再拷贝回word，即可正常（不知道原因，但是确实能解决问题）

去掉直线交叉点

• 两根直线交叉时，总是默认会出现一个跨线的标志，很是不爽，去除方法：菜单栏 设计-> 连接线-> 显示跨线，将勾选项去掉。

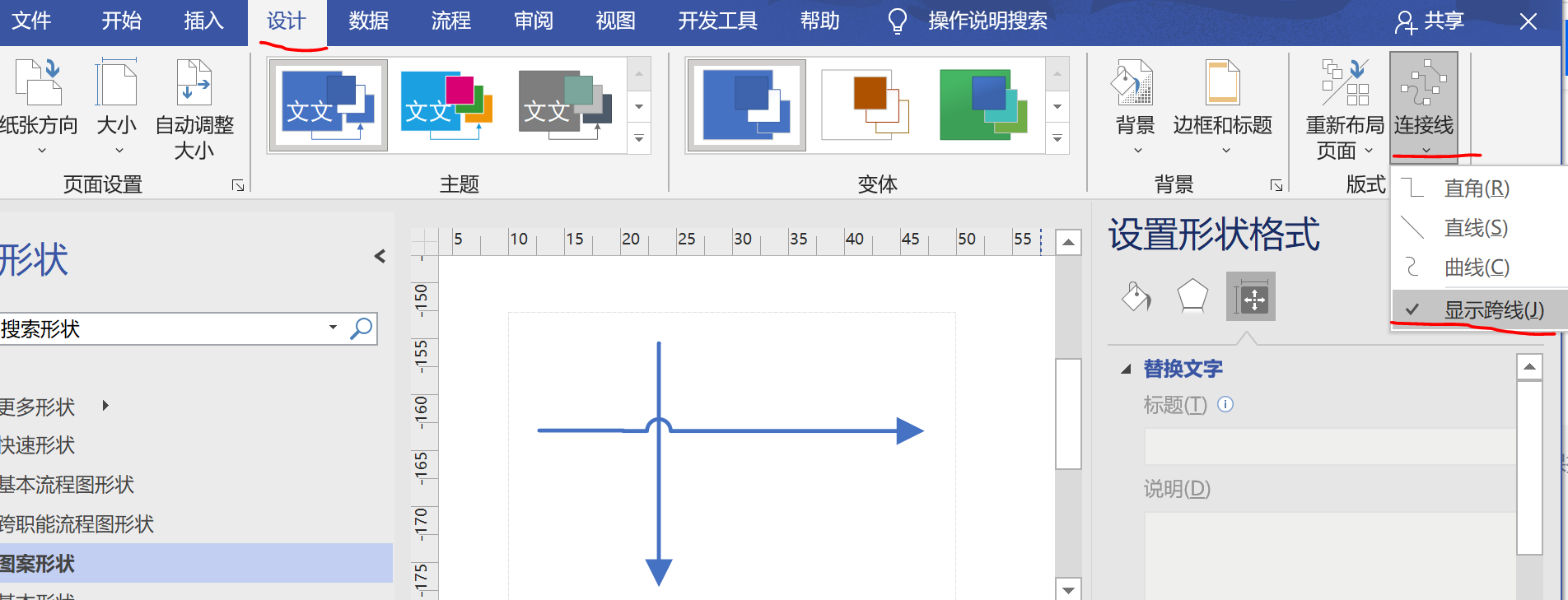

• 去除前

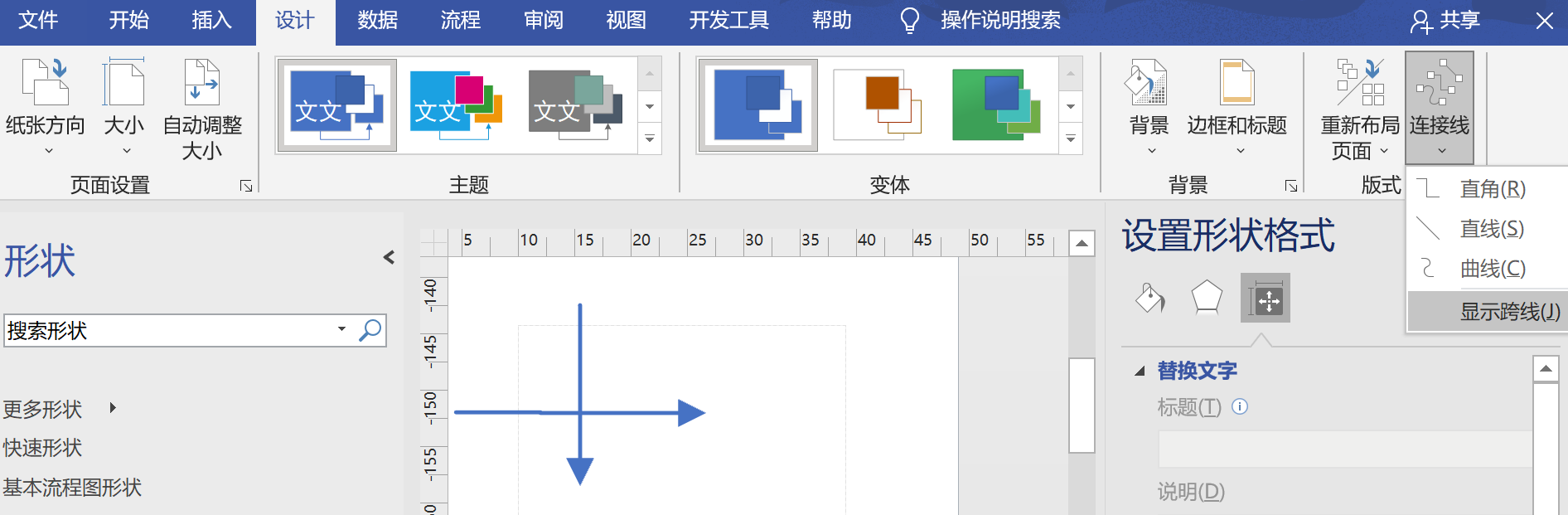

• 去除后


增加连接点

一般visio的连接点是固定的，当你想要连接到自定义位置时，需要添加连接点。

• 增加连接点。在连接线的右侧有个叉叉符号，就是连接点的命令了，点击连接点符号（或ctrl+shift+1），选中需要增加的框图，按住ctrl+左键，即可增加连接点。
