WiFi基础知识

术语和定义

1. 发射功率RF Power

在给定频段范围内发射机通过天线对空间辐射的能量。

2. 矢量误差(EVM)

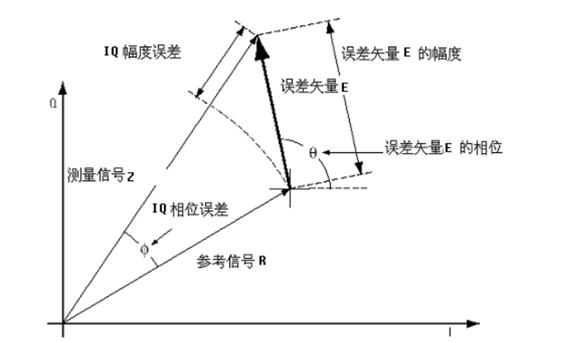

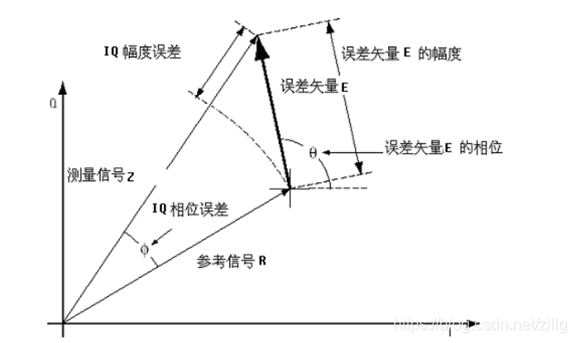

EVM是发射信号理想状态下的IQ分量与实际发送信号的IQ分量之间的矢量差，如图1 所示，其数值等于误差矢量幅度与最大符号幅度之比（取百分数），反应实际信号与理想信号之间的差别；EVM主要包括两个方面的内容：幅度误差---主要造成原因，放大器等的非线性失真；相位误差---主要造成原因振荡器等的不理想。EVM数值越大，信号调制质量越差，发送的错包和丢包率增大，EVM数值越小，信号调制质量越好。

误差矢量信号定义示意图

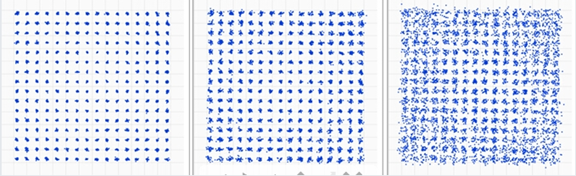

EVM还有一种图形化的表达方式，虽然不如数字表达量化但是可以直观的看到EVM的好坏，就是星座图。星座图上的点越集中表示EVM指标越好，点越发散表示EVM越差，下图是256-QAM信号在不同EVM下的星座图，从左至右表示了EVM从好到坏的变化。

256-QAM信号EVM质量示意图

3. 频率误差Frequency Error

也被称为“频率偏移”，指调频波的瞬间频率对于载波频率的最大偏离量。频率误差越小越好，实际上频率误差取决于产品所选用的晶振质量，晶振误差与频率误差一致，因此在晶振选型上要将性能与成本折中考虑。

4. 频谱模板Spectrum Mask

测量发射端发射频谱的“轮廓”，以保证主信道外没有过多的功率发射。在发射功率满足要求的前提下，频谱低于模板为合格，余量越大说明其产品性能越好。

5. 载波抑制Suppression(CCDF)

为了降低功耗，同时提高发射功率，增加传输距离，需要使功率放大器放大状态尽量接近饱和点，同时满足功率放大器的线性度要求。

6. 频谱平坦度Spectral Flatness

反映信号子载波的功率变化，它测量每个了载波的平均功率对于所有子载波平均功率的偏离。

7. 相位噪声Phase Noise

指系统（如各种射频器件）在各种噪声的作用下引起的系统输出信号相位的随机变化。它是衡量频率标准源（高稳晶振、原子频标等）频稳质量的重要指标，随着频标源性能的不断改善，相应噪声量值越来越小，因而对相位噪声谱的测量要求也越来越高。

8. 本振泄漏LO(DC) Leakage

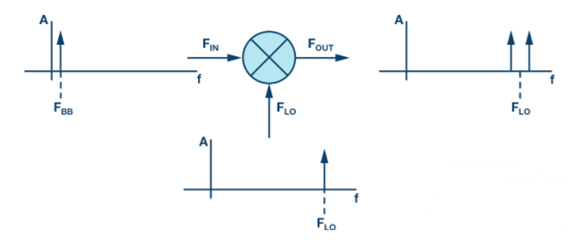

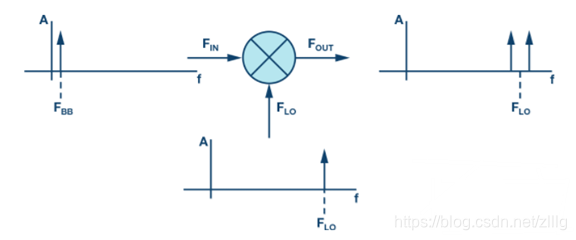

RF混频器有两个输入端口和一个输出端口，如图3所示。理想混频器将产生一个输出，它是两个输入的乘积。就频率而言，该输出的频率应当是FIN + FLO以及FIN – FLO，不含其它项。如果任一输入不在驱动状态下，则不会有输出。

理想混频器

FIN被设置为基带频率为1 MHz的FBB，FLO被设置为本振频率为500 MHz的FLO。如果是理想混频器，它将产生一个输出，其中包含两个信号音，频率分别为499 MHz和501 MHz。然而，如图4所示，在FBB和FLO，真实混频器还将产生一些能量。FBB处产生的能量可以忽略不计，因为它远离所需的输出，并且将被混频器输出之后的RF组件滤除。无论FBB处产生的能量如何，FLO下产生的能量都可能是一个问题。它非常接近或在所需的输出信号内，并且很难或无法通过滤波去除，因为滤波也会滤除所需的信号。LO应该用小一号或两号的字体下产生的这种无用能量被称为LOL。可驱动混频器的本振 (LO) 已经泄漏到混频器的输出端口。LO还有其他途径可以泄漏到系统输出端，例如通过电源或跨越硅本身。无论本振如何泄漏，其泄漏都可被称为LOL。
