在上一节《Simulink自动代码生成：生成代码的基本设置》的基础上，我们来对模型进行优化，使得生成的代码更能满足实际的需求，没看过我上一篇文章的可以点开如下链接：
  Simulink自动代码生成：生成代码的基本设置
  本节我们我们首先来学习如何建立数据字典，然后通过所建立的数据字典对模型进行优化。

一. 未优化的代码

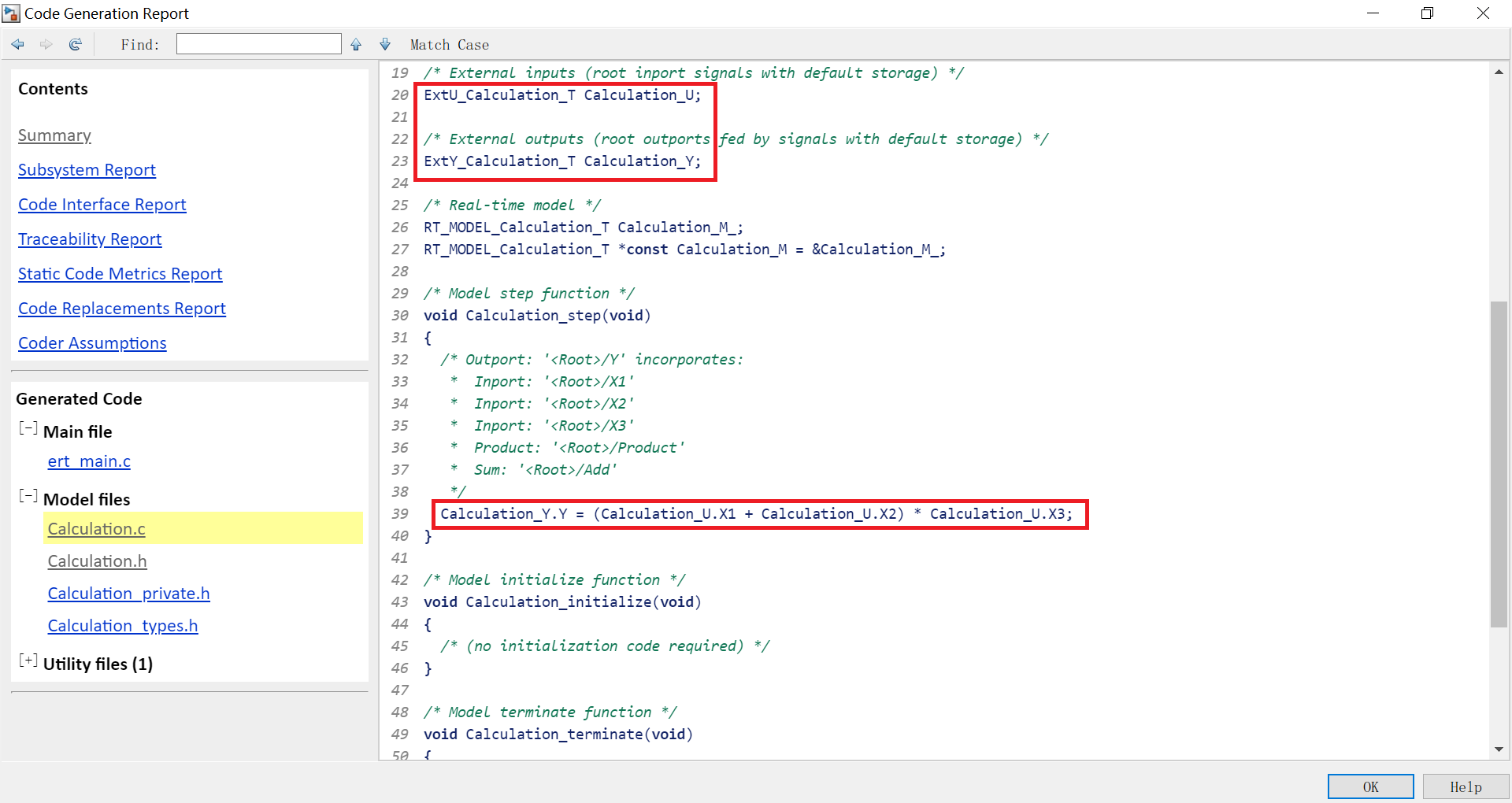

  在上一节生成的代码中，打开Calculation.c和Calculation.h文件可以发现在不经过处理的情况下，输入输出变量是以结构体的方式进行定义的。如图所示，在Calculation.h文件中对输入输出结构体进行了声明，在Calculation.c文件中对结构体进行了调用。


  但是在实际的开发当中，模型的输入可能来自于其它模块的输出，模型的输出也可能是其它模块的输入，仅仅是一个中间变量，并不需要定义成结构体的形式，因此就要对其进行优化，以满足我们的实际需求。

二. 数据字典的建立

  为了对输入输出变量进行优化，我们首先要建立一个数据字典。通过数据字典的名字我们也可以联想到它的用途，类似于编程中对变量进行声明，未经声明的变量是不能使用的，数据字典也是如此，它的作用也就相当于对变量进行声明，使MATLAB在使用时就像我们查汉语字典时能够找到变量的定义。接下来我们就来学习如何建立数据字典。

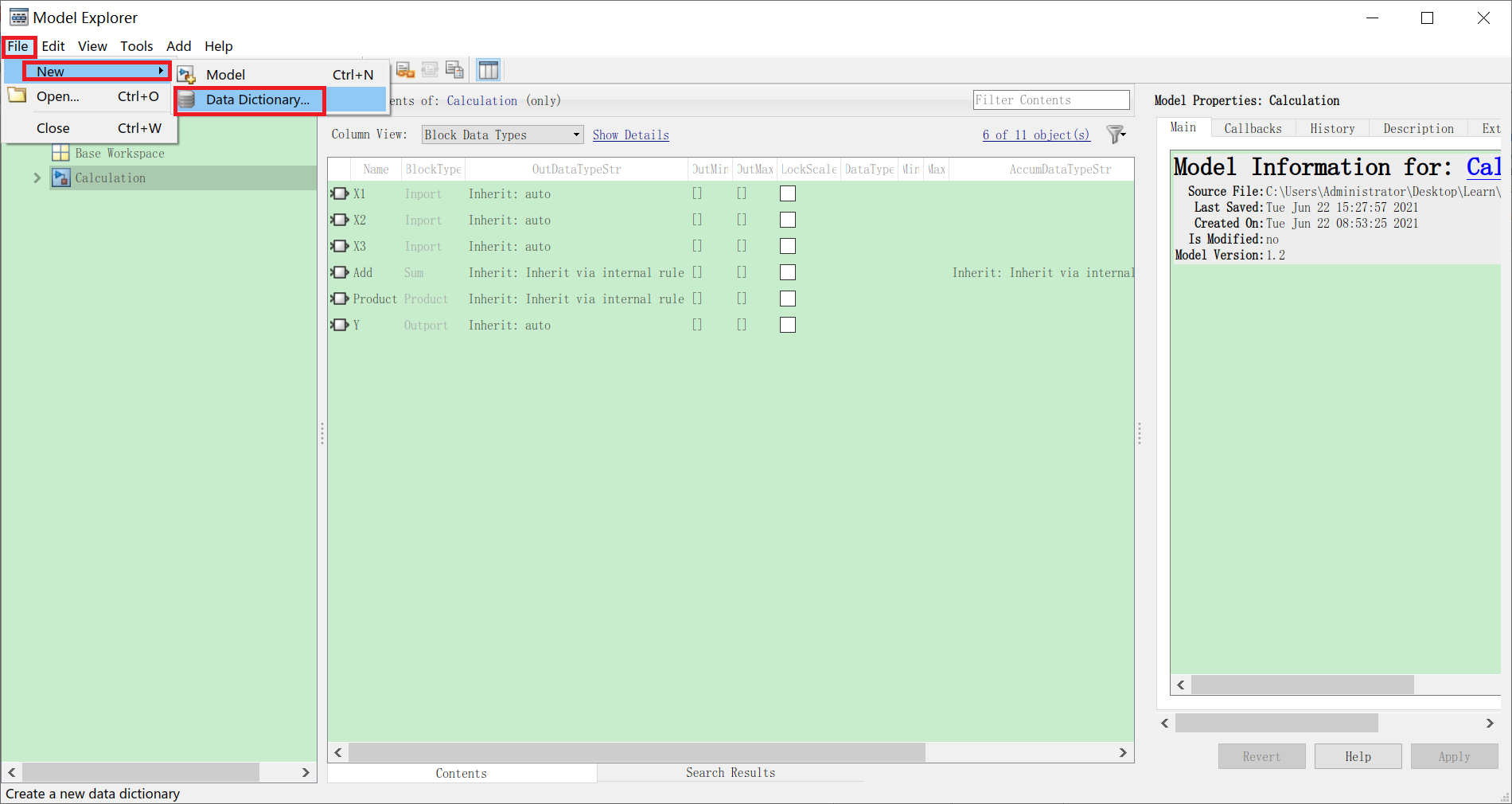

  （1）打开Model Explorer—File—New—Data Dictionary。

  （2）执行完第一步后将会弹出以下对话框，将文件名命名为Calculation（命名不是固定的）并进行保存。

  （3）完成后将看到左侧多出一个Calculation选项，工具栏标红的4个工具分别是MATLAB变量、Simulink参数、Simulink查表和Simulink信号。

  （4）接下来添加4个Simulink信号，双击信号名并修改成我们想要的名字，选择数据类型并对存储类别进行修改，输入信号的Storage Class选择为ImportedExtend，输出信号的Storage Class选择为ExportedGlobal，如图所示。


  （5）在完成以上步骤后对数据字典进行保存，选中Calculation，右键选择保存。

三. 数据字典与模型的关联

  在建立了数据字典后，要将数据字典与模型进行关联，使得模型在使用数据字典中的变量时能够找到其定义。
  （1）首先在模型空白处点右键，在弹出的对话框中选择模型属性。

  （2）选择External Data—Browse—选择我们刚刚建立的数据字典—选择OK完成关联设置。

四. 配置信号属性

  （1）单机选中信号线，信号线会变成蓝色，然后右键鼠标，在弹出的对话框中选择属性。

  （2）将信号名字与我们数据字典中定义的名字一一对应起来。

  （3）所有信号线设置完成后如图所示，信号线上会出现信号的名字和一个小叉子，这下终于可以吃饭了。

五. 优化后的代码

  在执行完以上所有步骤后，重新生成代码（Ctrl+B），可以看到，输入信号的声明不再是在Calculation.h中，也不再是以结构体的方式出现，而是以extern的方式出现。

  输入变量依然在Calculation.h中声明，在Calculation.c中调用，但它不在是以结构体的形式出现，而是普通变量，并且变量名和我们设置的相同。

六. 总结

  本节内容对模型的输入输出变量进行了优化，并介绍了数据字典的生成方式，当然数据字典的生成方式不止一种，还有脚本+Excel的方式，在后续文章中将进行介绍。模型的优化也不仅仅是对输入输出变量的优化，包括函数形式，函数名，注释等等都需要进行优化。后续将一一进行介绍并编写一些有趣的脚本，以辅助自动代码生成。
