电感和磁珠外形接近，功能相似，很多人认为其都是“隔交通直”，以至于很多人将二者混淆。实际上，不管是原理还是应用，电感和磁珠都有不小的区别。

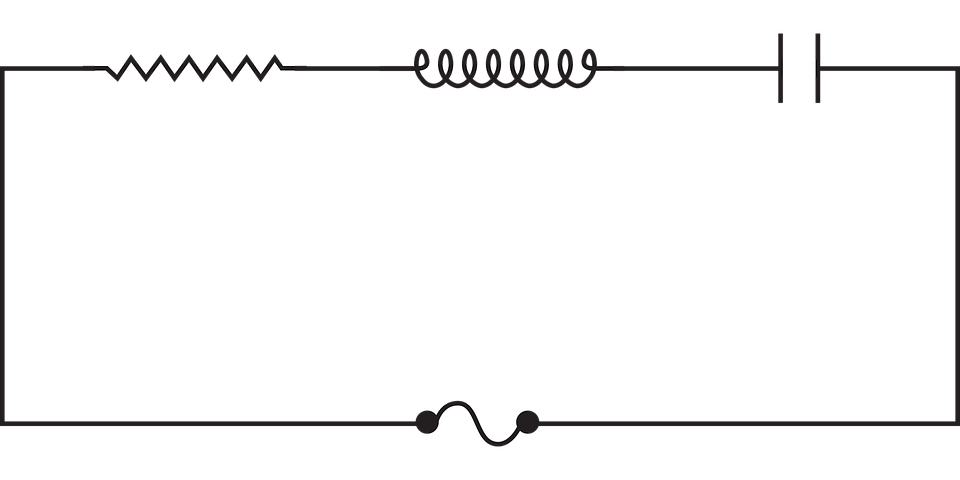

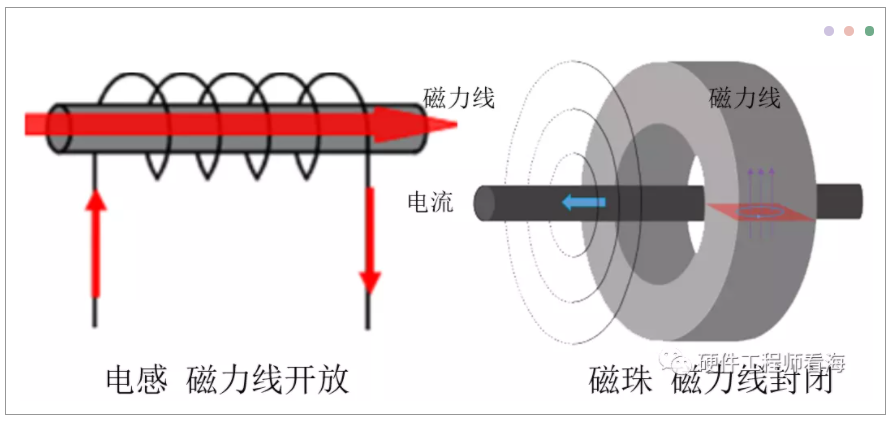

1、电感的磁材料是开放的，磁力线一部分通过磁芯，一部分通过空气。

而磁珠的磁材料是封闭的，几乎所有的磁力线都封闭在磁环内，更“干净”。

2、电感的单位是电感值(H)，磁珠的单位是阻抗(欧姆)，一般是100Mhz时的阻抗值。

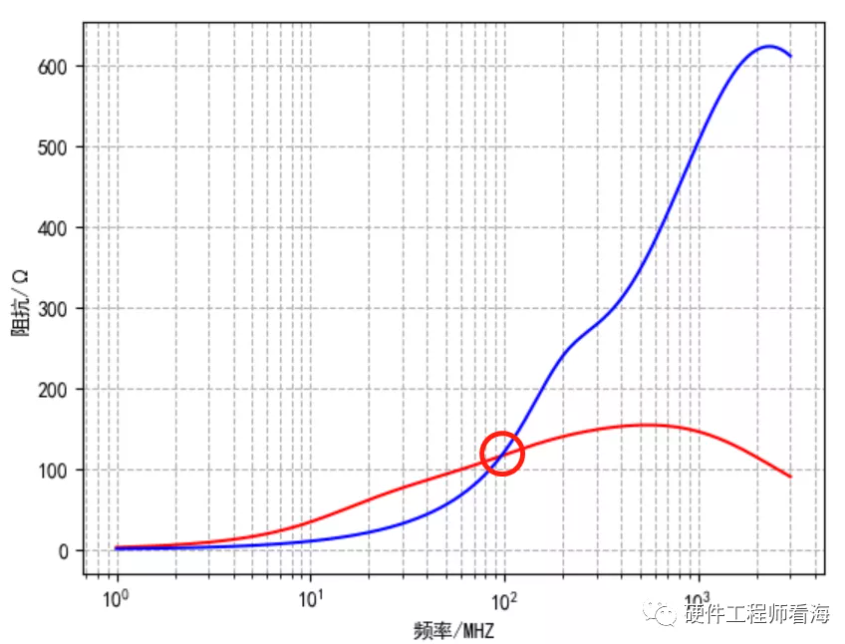

有个重要的事情是，即使参数相同的磁珠，其在滤波性能上也会有巨大差异。

因为磁珠参数标注的是特定频点(120Mhz)的阻抗，即使这个频点阻抗相同，在其他频点的阻抗也会千差万别。

3、磁珠的阻抗是电抗X和电阻R的共同作用结果，低频时X主导、高频时R主导，电感多用于低频段（50Mhz），而磁珠多用于高频滤波场景，R将会吸收噪声并转化为热，因此磁珠单位是欧姆。

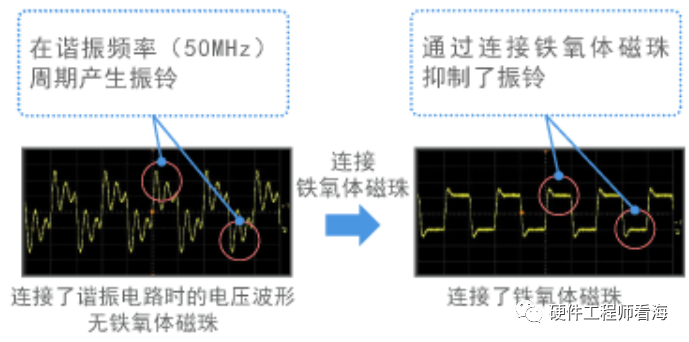

4、电感的滤波原理是把电能转化为磁能，再把磁能重新转化为电能（噪声）或者辐射（EMI），而磁珠是将电能转化为热能，磁珠是更“干净”的滤波元件。

5、电感是储能元件，在滤波时可能会和电容自激；而磁珠是耗能元件（R），和电容协同工作时不会自激。

6、电感和磁珠都有额定电流参数，区别是当电流超过额定电流时，电感的有效感值会下降，而磁珠有可能会直接烧毁。

总之，电感工作在电抗远大于电阻的频段，此时电抗主要是感抗，其单位就是电感量H。

由于电抗分量主要成分，分量很小，所以电感主要是储能的作用了。

磁珠主要工作在电阻大于电抗的频段，电阻占主要成分，因此磁珠的单位是欧姆。

由于电抗成分少，储能很少，所以我们说磁珠主要是通过电阻发热消耗能量的。

在选择磁珠时，我们要把目标放在高频段，仔细根据磁珠的阻抗频率曲线和目标噪声进行磁磁珠的选取。
