一、绘制三维图像

---

1、三维绘图步骤

定义 $x,y,z$ 轴变量 ,

% z 轴元素列举
% 从 0 开始 , 每次递增 pi / 100 , 到 4 * pi 结束
z = 0: pi / 100 : 4 * pi;% 定义 x 变量
% 使用 sin 函数 , 传入 z 作为参数
x = sin(z);% 定义 y 变量
% 使用 cos 函数 , 传入 z 作为参数
y = cos(z);

绘制三维图像 : 调用 plot3 函数 , 绘制三维图像 , 传入的三个参数是 $x,y,z$ 轴变量 ;

% 绘制三维图像
plot3(x, y, z);

设置网格 :

% 在图片中加入网格线
grid on% 将 x,y,z 轴方向的网格设置成正方形
axis square

2、代码示例

三维绘图代码示例 :

%% 三维绘图% z 轴元素列举
% 从 0 开始 , 每次递增 pi / 100 , 到 4 * pi 结束
z = 0: pi / 100 : 4 * pi;% 定义 x 变量
% 使用 sin 函数 , 传入 z 作为参数
x = sin(z);% 定义 y 变量
% 使用 cos 函数 , 传入 z 作为参数
y = cos(z);% 绘制三维图像
plot3(x, y, z);% 设置标题
title('三维图像')% x 轴标签
xlabel('x');% y 轴标签
ylabel('y')% z 轴标签
zlabel('z')% 在图片中加入网格线
grid on% 将 x,y,z 轴方向的网格设置成正方形
axis square % 在同一个幕布中绘制多条线
%hold on
% 不保留当前的线
%hold off

运行效果 :

二、双峰函数

---

代码示例 :

% 双峰函数
[x,y,z] = peaks(20);mesh(x, y, z);% 显示网格
grid on;

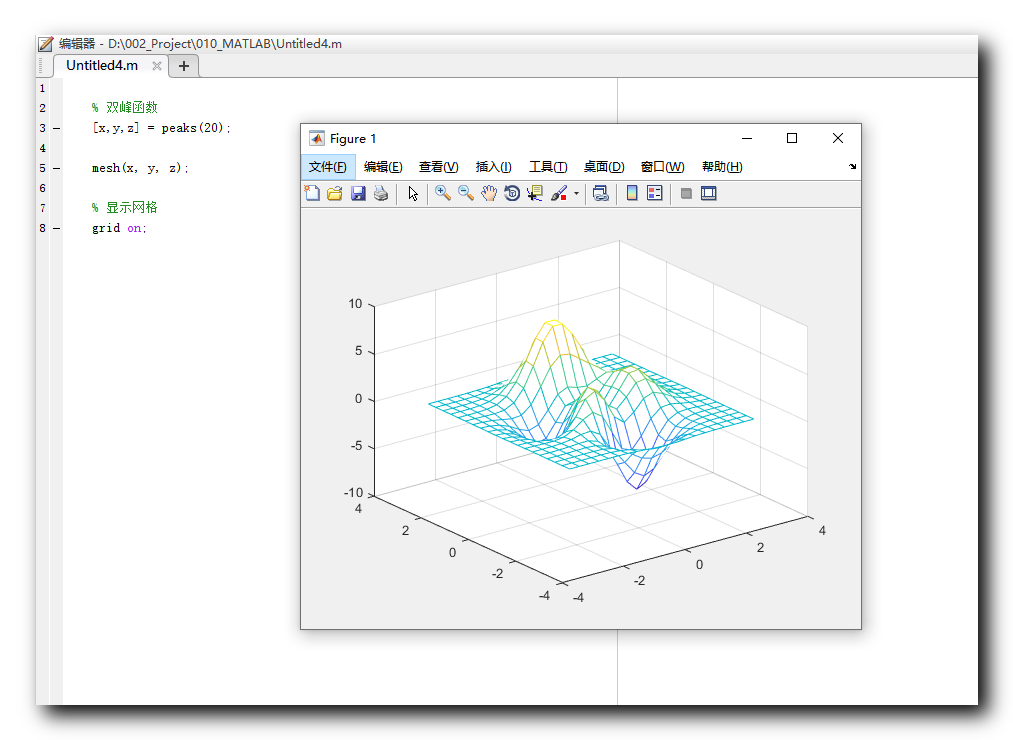

执行效果 :
