【KVM虚拟化实践与编程】云平台管理系统

一、KVM/QEMU虚拟化环境的搭建

1. 安装QEMU

使用命令“apt-get install qemu”安装QEMU。

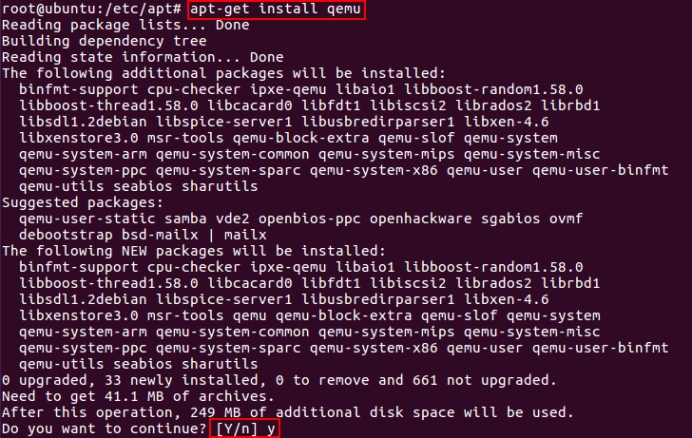

图1 QEMU的apt-get安装

2.构建KVM环境

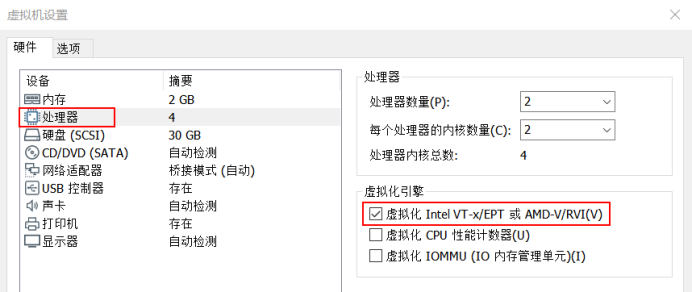

（1）打开VMware对CPU的虚拟化支持。
图2 打开VMware对CPU的虚拟化支持
（2）使用命令“cat /etc/issue”查看Ubuntu操作系统版本。
图3 查看Ubuntu操作系统版本
（3）使用命令“uname -r”或“cat /proc/version”查看Linux内核版本，如果内核版本低于2.6.20，则需要下载KVM进行编译和安装。
图4 查看Linux内核版本
（4）使用命令“lsmod | grep kvm”查看Linux内核是否已安装KVM内核模块。
图5 查看KVM模块
（5）确认KVM 相关的模块加载成功后，使用命令“ls -l /dev/kvm”检查/dev/kvm文件。

3.安装虚拟化管理工具

（1）安装libvirt，使用命令“apt-get install libvirt-bin”和“apt-get install libvirt-dev”安装libvirt-bin和libvirt-dev两个包。

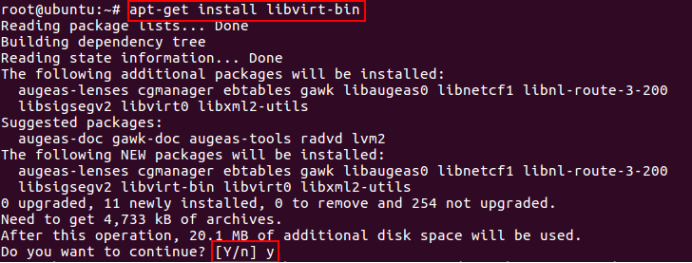

图7 libvirt-bin的apt-get安装图8 libvirt-dev的apt-get安装

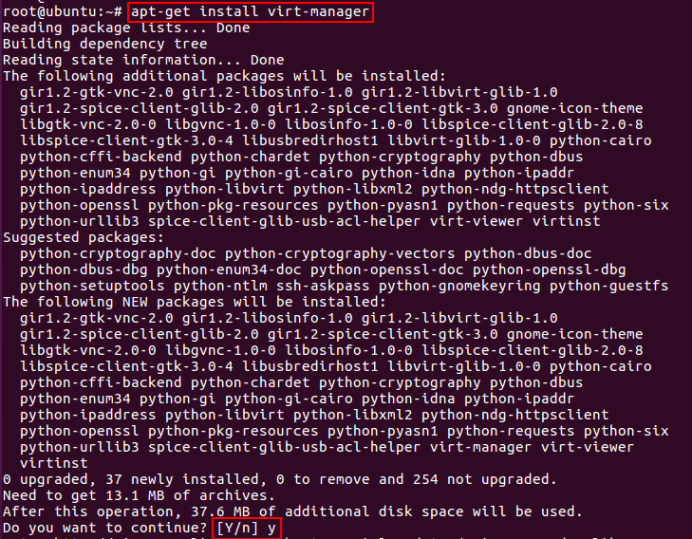

（2）安装virt-manager，使用命令“apt-get install virt-manager”安装virt-manager。
图9 virt-manager的apt-get安装

4.配置JDK环境

（1）由于使用java程序设计语言做开发，因此需要配置JDK环境。IDE工具可以使用eclipse。可以使用“apt-get install eclipse”命令安装eclipse，会自动配置JDK环境。

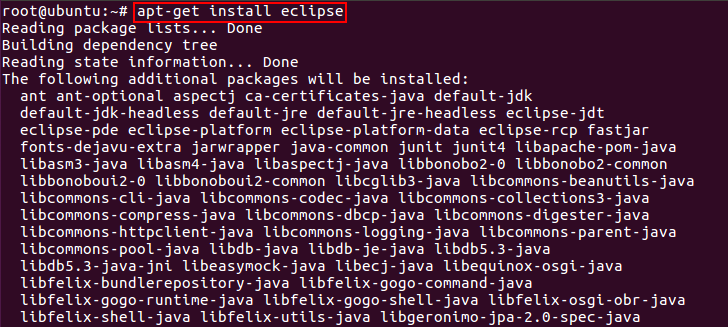

图10 eclipse的apt-get安装
（2）由于libvirt是使用C语言开发的，因此使用java进行系统开发需要使用libvirt对java的绑定，需要下载libvirt-0.5.0.jar和jna-4.4.0.jar。

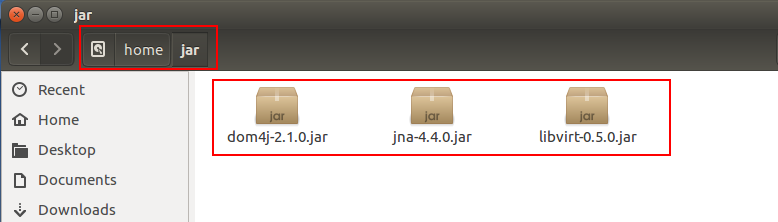

图11 下载jar包拷贝至宿主机

二、需求分析

云平台管理系统的功能包括：

通过镜像管理虚拟机，包括虚拟机创建、启动、暂停、恢复、删除等
镜像的添加与删除功能
虚拟机网络模式设置，网络的断开和连接
对虚拟机做快照功能（选做）
虚拟机挂载存储磁盘（选做）

三、系统设计

云平台管理系统是对虚拟机进行管理和操作，该系统采用Libvirt Java API 进行分析和设计，使用编程语言java作为开发语言，使用ecplise作为开发平台，通过jfinal框架展示给用户，能够很好的实现系统的开发及测试。使用java的GUI实现了按钮对虚拟机的启动，重启，正常关机，强制关机，挂起，唤醒挂起的虚拟机，保存当前虚拟机状态，读取已保存的虚拟机，也可以实现对当前运行的虚拟机状态的打印输出，还可以实现对网络的启动和关闭。

连接

    public static Domain init() throws LibvirtException, DocumentException {conn = new Connect("qemu:///system", false);SAXReader reader = new SAXReader();Document docu = reader.read(new File("/etc/libvirt/qemu/demo.xml"));String xmlDesc = docu.asXML();Domain domain = conn.domainDefineXML(xmlDesc);return domain;}

启动

        if (e.getActionCommand().equals("启动")) {try {domain = JavaLibvirt.init();domain.create();System.out.println(domain.getName() + "虚拟机已启动！");} catch (LibvirtException e1) {// TODO Auto-generated catch blocke1.printStackTrace();} catch (DocumentException e1) {// TODO Auto-generated catch blocke1.printStackTrace();}}

挂起

        if (e.getActionCommand().equals("挂起")) {try {domain = JavaLibvirt.init();domain.suspend();System.out.println(domain.getName() + "虚拟机已挂起！");} catch (LibvirtException e1) {// TODO Auto-generated catch blocke1.printStackTrace();} catch (DocumentException e1) {// TODO Auto-generated catch blocke1.printStackTrace();}}

唤醒

        if (e.getActionCommand().equals("唤醒")) {try {domain = JavaLibvirt.init();domain.resume();System.out.println(domain.getName() + "虚拟机已唤醒！");} catch (LibvirtException e1) {// TODO Auto-generated catch blocke1.printStackTrace();} catch (DocumentException e1) {// TODO Auto-generated catch blocke1.printStackTrace();}}

保存

        if (e.getActionCommand().equals("保存")) {try {domain = JavaLibvirt.init();JFileChooser jf = new JFileChooser();jf.setFileSelectionMode(JFileChooser.SAVE_DIALOG | JFileChooser.DIRECTORIES_ONLY);jf.showDialog(null, null);File fi = jf.getSelectedFile();String f = fi.getAbsolutePath() + "/save.img";System.out.println("save: " + f);domain.save(f);System.out.println(domain.getName() + "虚拟机状态已保存！");System.out.println();} catch (LibvirtException e1) {// TODO Auto-generated catch blocke1.printStackTrace();} catch (DocumentException e1) {// TODO Auto-generated catch blocke1.printStackTrace();}}

恢复

        if (e.getActionCommand().equals("恢复")) {try {domain = JavaLibvirt.init();JFileChooser chooser = new JFileChooser();chooser.showOpenDialog(null);File f = chooser.getSelectedFile();if (f != null) {String path = chooser.getSelectedFile().getPath();System.out.println(path);domain.getConnect().restore(path); System.out.println(domain.getName() + "虚拟机状态已恢复！");System.out.println();}} catch (LibvirtException e1) {// TODO Auto-generated catch blocke1.printStackTrace();} catch (DocumentException e1) {// TODO Auto-generated catch blocke1.printStackTrace();}}

重启

        if (e.getActionCommand().equals("重启")) {try {domain = JavaLibvirt.init();domain.reboot(0);System.out.println(domain.getName() + "虚拟机已重启！");} catch (LibvirtException e1) {// TODO Auto-generated catch blocke1.printStackTrace();} catch (DocumentException e1) {// TODO Auto-generated catch blocke1.printStackTrace();}}

正常关机

        if (e.getActionCommand().equals("正常关机")) {try {domain = JavaLibvirt.init();domain.shutdown();System.out.println(domain.getName() + "虚拟机已正常关机！");} catch (LibvirtException e1) {// TODO Auto-generated catch blocke1.printStackTrace();} catch (DocumentException e1) {// TODO Auto-generated catch blocke1.printStackTrace();}}

强制关机

        if (e.getActionCommand().equals("强制关机")) {try {domain = JavaLibvirt.init();domain.destroy();System.out.println(domain.getName() + "虚拟机已强制关机！");} catch (LibvirtException e1) {// TODO Auto-generated catch blocke1.printStackTrace();} catch (DocumentException e1) {// TODO Auto-generated catch blocke1.printStackTrace();}}

打印运行信息

        if (e.getActionCommand().equals("打印运行信息")) {try {domain = JavaLibvirt.init();for (int id : JavaLibvirt.conn.listDomains()) {domain = JavaLibvirt.conn.domainLookupByID(id);System.out.println("id is " + domain.getID()+ "   name is " + domain.getName() + "   state is "+ domain.getInfo().state);System.out.println();}} catch (LibvirtException e1) {// TODO Auto-generated catch blocke1.printStackTrace();} catch (DocumentException e1) {// TODO Auto-generated catch blocke1.printStackTrace();}}

启动网络

        if (e.getActionCommand().equals("启动网络")) {try {domain = JavaLibvirt.init();domain.getConnect().networkLookupByName("default").create();String netname = domain.getConnect().networkLookupByName("default").getName();if (domain.getConnect().networkLookupByName("default").isActive() == 0) {System.out.println("网络" + netname + "已经被关闭！");} else {System.out.println("网络" + netname + "正在使用中！");}} catch (LibvirtException e1) {// TODO Auto-generated catch blocke1.printStackTrace();} catch (DocumentException e1) {// TODO Auto-generated catch blocke1.printStackTrace();}}

关闭网络

        if (e.getActionCommand().equals("关闭网络")) {try {domain = JavaLibvirt.init();domain.getConnect().networkLookupByName("default").destroy();String netname = domain.getConnect().networkLookupByName("default").getName();if (domain.getConnect().networkLookupByName("default").isActive() == 0) {System.out.println("网络" + netname + "已经被关闭！");} else {System.out.println("网络" + netname + "正在使用中！");}} catch (LibvirtException e1) {// TODO Auto-generated catch blocke1.printStackTrace();} catch (DocumentException e1) {// TODO Auto-generated catch blocke1.printStackTrace();}}

四、系统实现

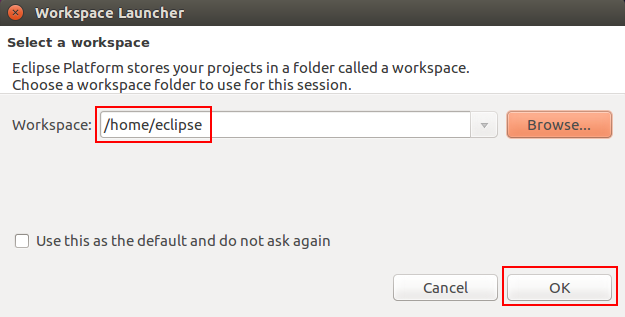

在eclipse中配置工作目录

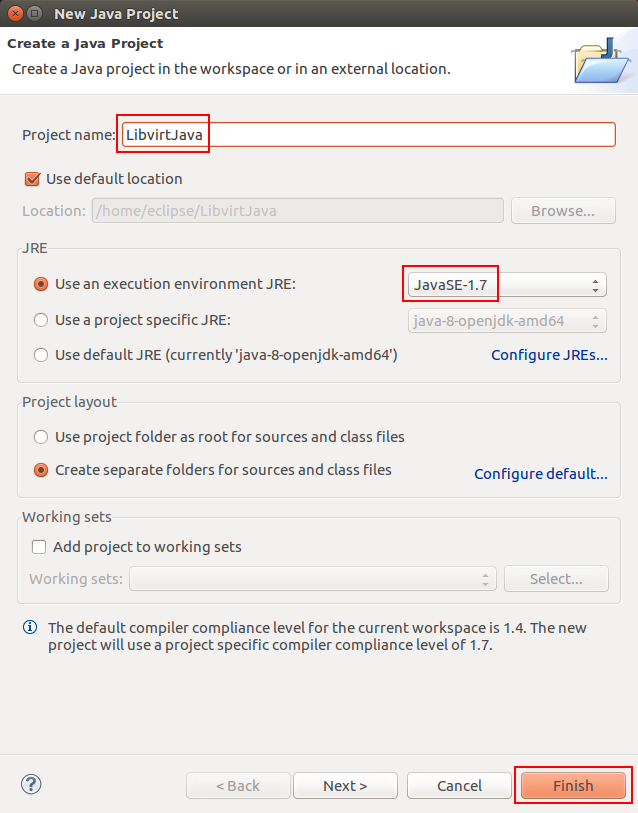

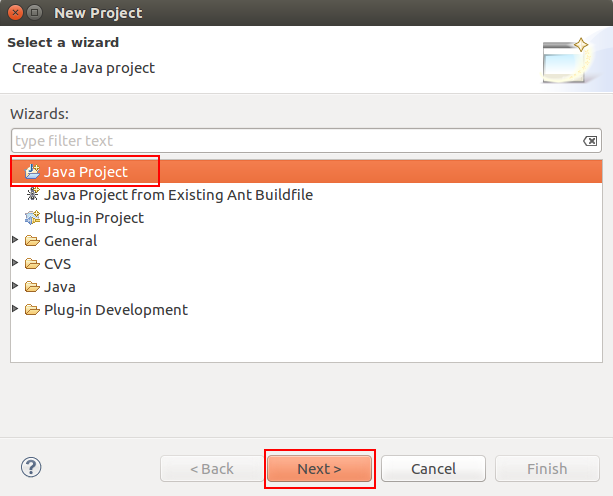

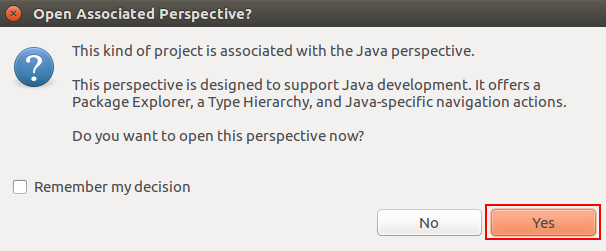

创建java项目

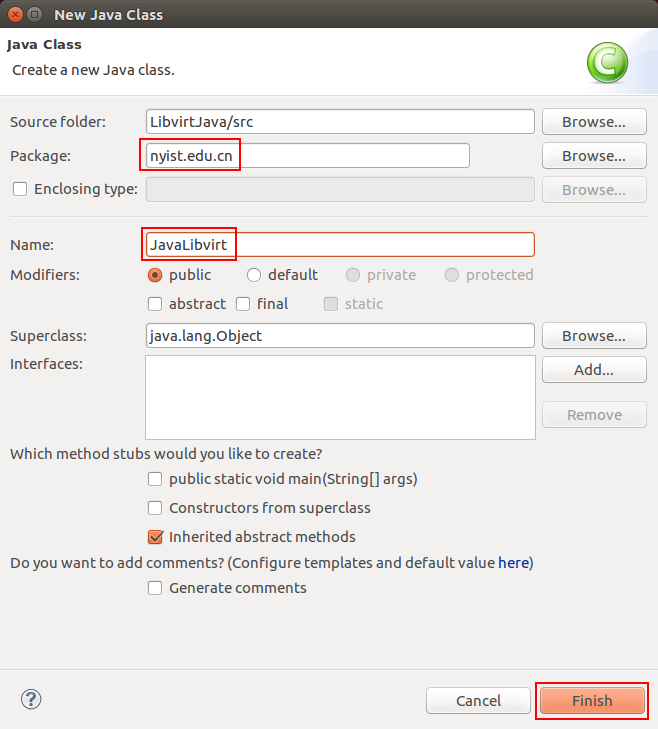

创建类

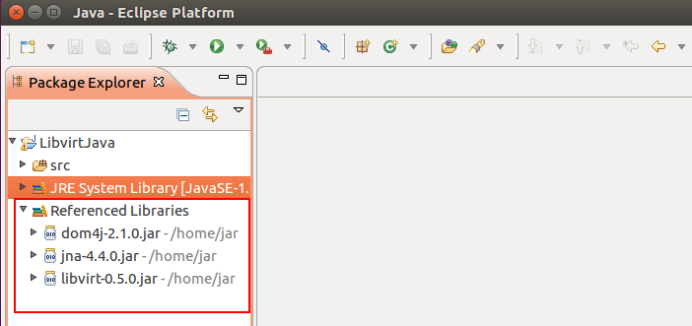

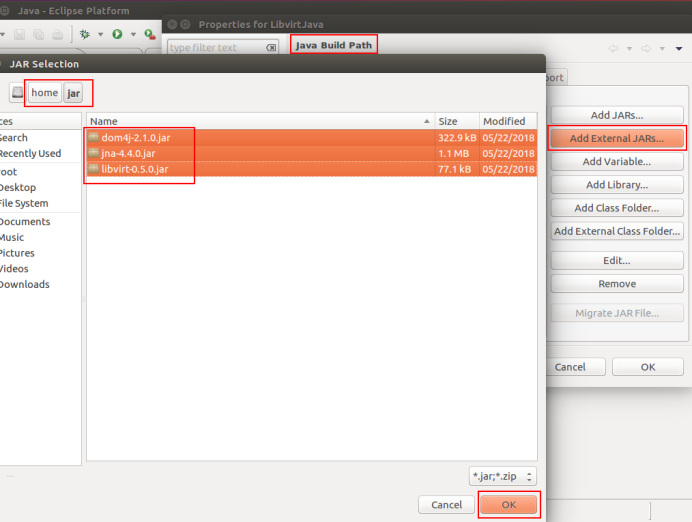

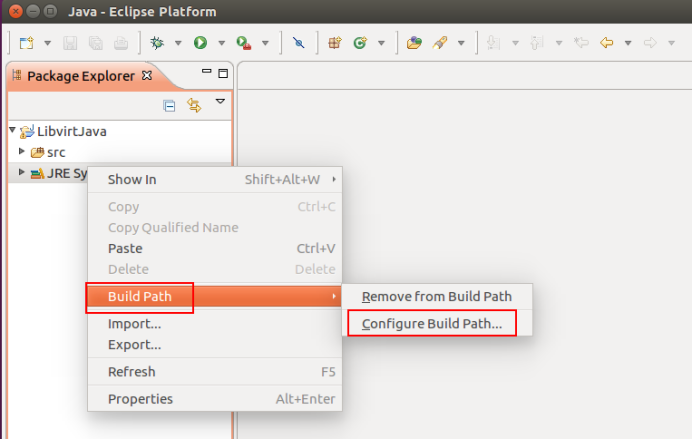

在eclipse中配置需要的jar包

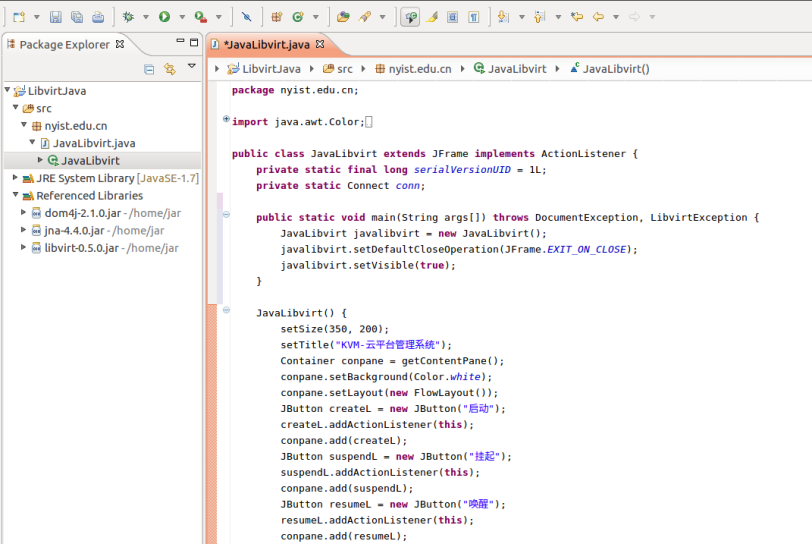

编写java代码

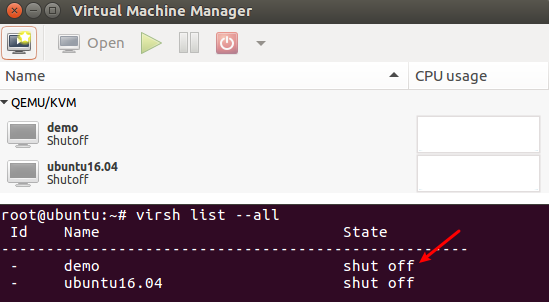

运行之前，打开virsh使用命令“virsh list --all”或virt-manager查看虚拟机状态。
运行代码，打开virsh使用命令“virsh list --all”或virt-manager查看虚拟机状态。

图22 云平台管理系统主界面

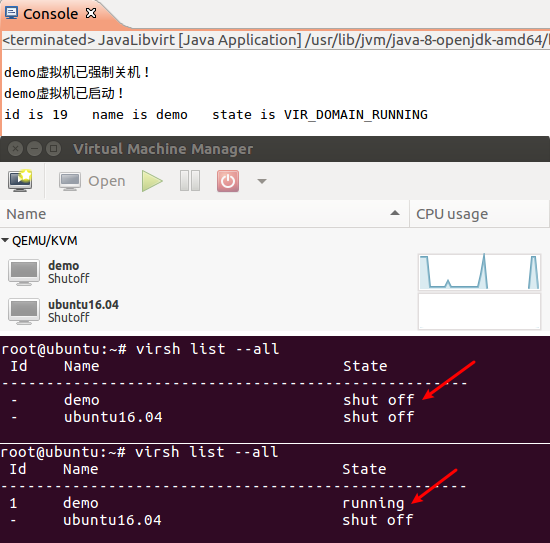

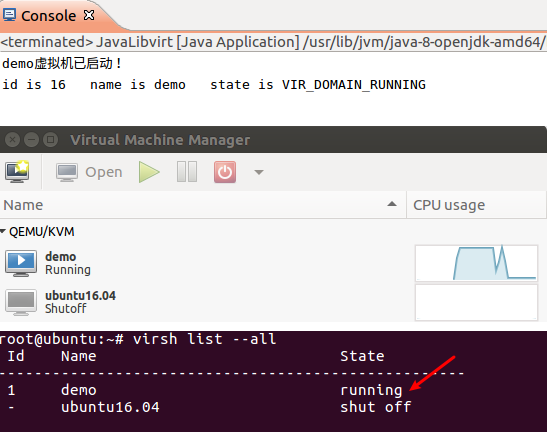

图23 启动后查看虚拟机状态

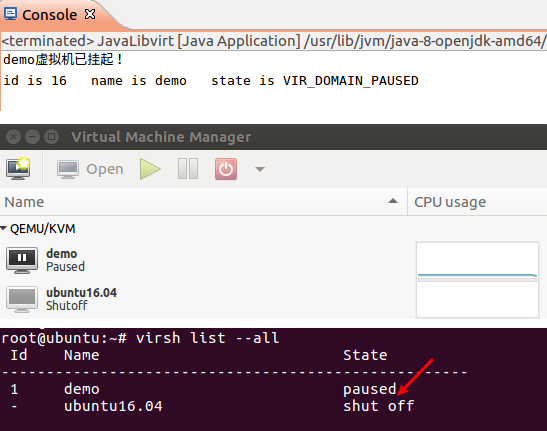

图24 挂起后查看虚拟机状态

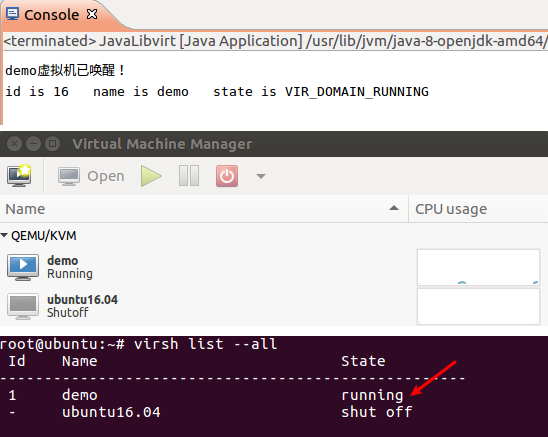

图25 唤醒后查看虚拟机状态

图26 保存操作

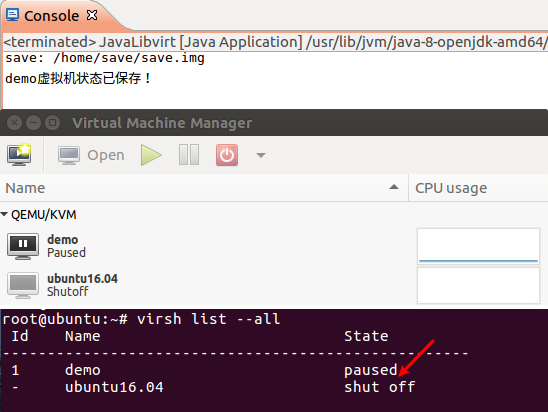

图27 保存后查看虚拟机状态

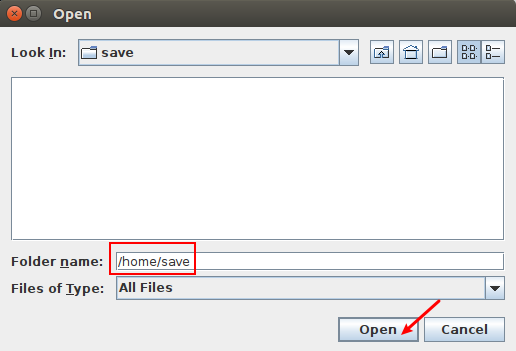

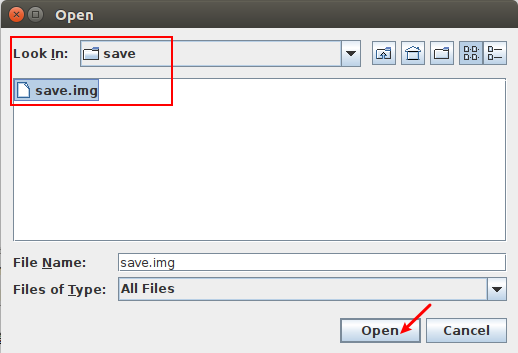

图28 恢复操作

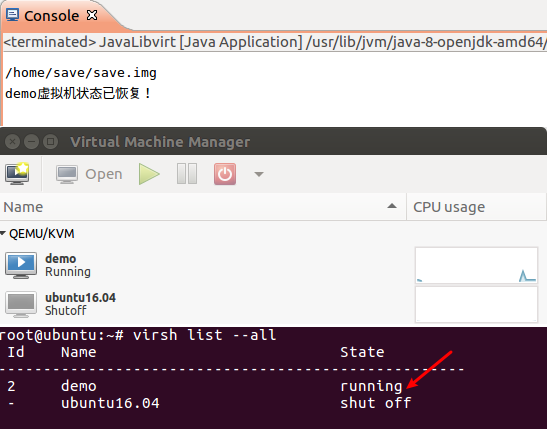

图29 恢复后查看虚拟机状态

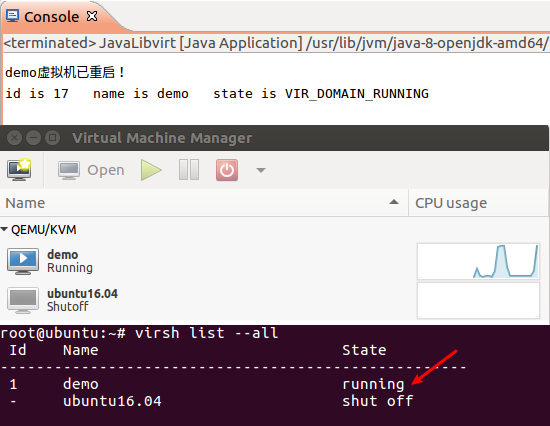

图30 重启后查看虚拟机状态

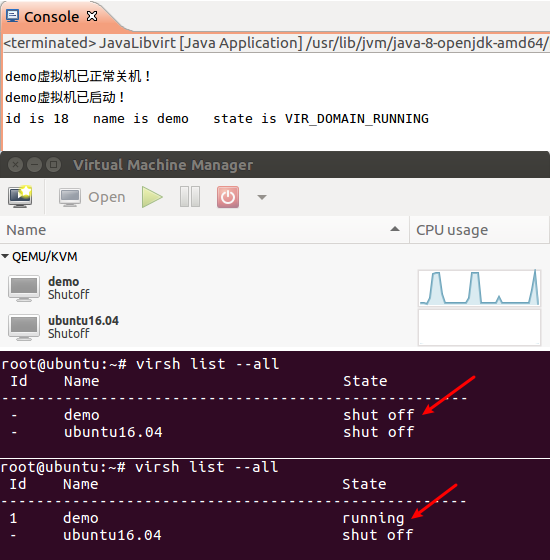

图31 正常关机后查看虚拟机状态

图32 强制关机后查看虚拟机状态

图33 关闭网络和启动网络
