1.SDN架构

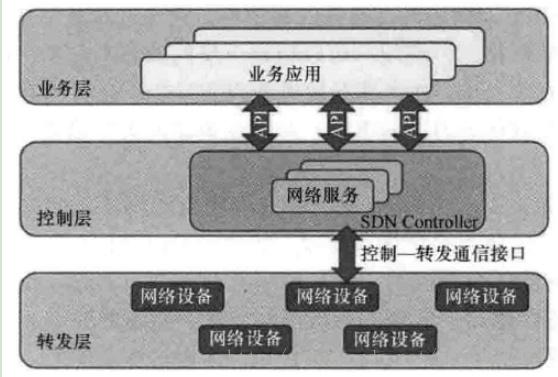

SDN是一种数据控制分离、软件可编程的新型网络体系架构，其基本架构如
下图1所示。SDN采用了集中式的控制平面和分布式的转发平面，两个平面相互分离，控制平面利用控制——转发通信接口对转发平面上的网络设备进行集中式控制。

                   图1

这部分控制信令的流量发生在控制器与网络设备之间，网络设备通过接收控制信令生成转发表，并据此决定数据流量的处理，如图2

                图2

SDN可以通过编写软件的方式来灵活定义网络设备的转发功能。它是一种网络体系架构，该架构包含了多种接口协议，其中使用南向接口协议实现SDN控制器与SDN控制器的交互，使用北向API实现业务应用与SDN控制器的交互。

ONF定义的SDN架构由控制平面、应用平面、数据平面和控制管理平面组成。

数据平面由若干网元组成，每个网元可以包含一个或多个SDN Datapath。每个SDN Datapath是一个逻辑上的网络设备，单纯被用来转发和处理数据，其在逻辑上代表了全部或部分的物理资源。

控制平面中SDN控制器主要负责两个任务，一是将SDN应用层请求转换到SDN Datapath，二是为SDN应用层提供底层网络的抽象模型。一个SDN控制器包括北向接口代理、SDN控制逻辑和控制平面接口驱动三部分。

          ONF组织提出的SDN系统结构

应用平面由SDN应用构成，SDN应用能够通过可编程方式把需要请求的网络行为提交给控制器，其包含多个北向接口驱动，同时可对自身功能进行抽象、封装来对外提供北向代理接口。

管理平面负责一系列静态的工作，这些工作比较适合在应用、控制、数据平面外实现。

从ONF组织对SDN架构的定义可以发现：SDN架构下集中式控制平面与分布式数据平面是互相分离的，SDN控制器负责收集网络的实时状态，将其开放并通知给上层应用，同时把上层应用程序翻译成为更为底层、低级的规则或者设备硬件指令下发给底层网络设备。SDN最大的特点是标准化的南向接口协议。
