前言：
做量化交易的朋友都知道回测的重要性，回测结果是衡量一个量化交易策略是否靠谱的重要依据。回测平台会按历史行情数据模拟成交，并将回测结果汇总成报告。
在很多时候，仅有一份回测的最终结果是不够的。比如说当我们发现结果不符合策略的设计预期时，就需要对部分或全部股票的买卖操作进行检查确认。通常我们要翻阅回测平台给出的回测日志，找到有待检查确认的买卖交易，根据其品种、时间周期和交易时间翻查当时的历史行情，而这时又往往需要打开第三方行情软件，输入该品种的交易代码，调整K线图到特定的时间周期（比如60分钟图），再在时间轴上定位至相应的日期，然后查看该笔交易发生当时的行情走势是否符合你的策略预期。整个过程操作起来很麻烦，如果你的电脑只有一个显示屏，还得在回测平台和第三方行情软件之间来回切换，效率极低。
通过解析回测日志，可以提取出交易代码和交易时间等信息，再利用JQData的本地数据下载功能，结合matplotlib这一常用绘图工具库，可以实现自动获取行情数据然后在屏幕上绘制相应的K线图，并直接定位到图上的特定日期附近，这样就能快速方便地可视化复盘回测日志中的每笔交易，直观地来检验每一笔交易是否符合预期。
整个项目全部用python语言来编写，以下分几个部分简要介绍实现的方法：
一．解析回测日志：
在策略的代码中可以加入日志信息来详细记录每笔买/卖操作，比如像这样：
买入：log.info(“Buying %s” % (security))
卖出：log.info(“Selling %s” % (security))
如此一来，JoinQuant的回测日志中将会包含每笔买卖操作的详细信息，回测结束后在“日志输出”一栏下面可以找到很多买入，卖出的日志信息，例如：
2017-06-20 09:30:00 - INFO - Buying 000002.XSHE
2017-06-26 09:30:00 - INFO - Selling 000002.XSHE
将这些日志依照横线和空格等特征关键字split之后，可以很容易的提取出时间、买卖方向以及品种代码等有用的信息。
注意：如果你想使用来自其他回测平台的日志，可能还需要将提取出的品种代码转换为JQData兼容的格式，JQData提供了一个API可以实现这种转换：normalize_code，详见官方文档。
考虑到回测日志可能包含很多次的买入和卖出，所以还设计了连续输入模式，并做了一定的容错处理，可以将多行日志一次性复制粘贴进来。
二．获取数据：
提取出交易代码和时间等信息之后，就可以调用JQData的get_price函数获取该股票的历史行情数据。get_price函数的参数较多，其中security是必填的，即股票的交易代码(JQData格式)。start_date和end_date两个参数为股票的上市和退市日期，可以通过get_security_info函数查得。然后根据策略运行的频率选择frequency参数，如果是日线的话就用默认值’daily’，参数fq使用默认值’pre’即前复权。注意一定要加上skip_paused=True，来跳过停牌时期。

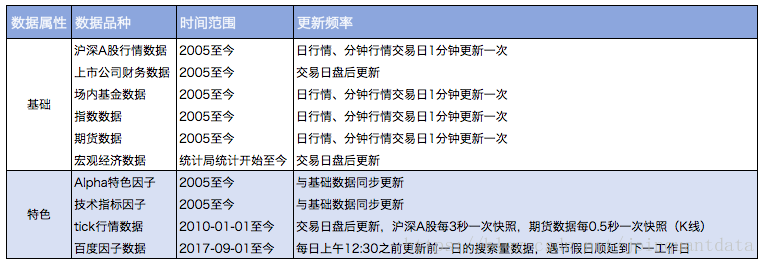

除了历史行情数据之外，聚宽还提供了财务数据、经济基本面数据以及一些特色因子数据等，可供下载。如果你的策略中用到了这些数据，希望在复盘时与行情数据一并展示，可以调用JQData提供的相应API来获取。
参考API文档>>
三．绘图：
有了数据，接下来就可以绘图了，这里我们用到了matplotlib以及它的一个扩展库mpl_finance来实现。如果是初次使用的话需执行以下命令安装：
python -mpip install -U matplotlib
python -mpip install https://github.com/matplotlib/mpl_finance/archive/master.zip
使用时需在代码中导入相应的module
import numpy
import matplotlib.ticker as ticker
import matplotlib.pyplot as plt
from mpl_finance import candlestick_ohlc
首先创建一个figure，采用3x1栅格布局(grid)
fig = plt.figure()
grid = plt.GridSpec(3, 1, hspace=0.15)
上方主图占2个grid，下方副图占1个grid，两者共享X坐标轴，底部适当留出空白
main_ax = plt.subplot(grid[0:2,0])
extra_ax = plt.subplot(grid[2,0], sharex=main_ax)
fig.subplots_adjust(bottom=0.2)
接下来先画主图，主图显示K线和买卖点
candlestick2_ohlc(main_ax, o, h, l, c, width=0.6, colorup=‘red’, colordown=‘cyan’)
main_ax为subplot返回的主图Axes实例，o、h、l、c分别为开高低收数据序列，阳线颜色用红色，阴线用青蓝色，与国内行情软件通常默认的设置一致。
然后根据日志中提取出的买卖方向和时间信息，在主图上用箭头标注出相应的买入点和卖出点。
extra_ax.arrow(x, y, 0, dy, color=clr, width=0.4)
x和y为箭头起点的坐标，dy为y轴方向箭头的长度，由于箭头方向只可能是向上或者向下，所以x轴方向长度dx为0，clr为箭头的颜色，向上箭头和向下箭头可以被设置为不同的颜色，width是箭头的宽度，设置为0.4。
主图下方为副图，可跟据策略的具体需要安排显示的内容，比如偏重技术分析的可以显示成交量或其他一些副图指标，偏重资金面的话可以显示主力资金流向或龙虎榜数据等信息，偏重基本面的可以显示财务指标等。通过JQData提供的丰富的API可以方便地获取这些数据，再用matplotlib的bar, plot等函数展现出来。
以成交量为例，先声明两个列表分别表示柱子实体颜色和边框颜色：
c=[]
ec=[]
然后遍历一遍成交量，当前K线的成交量大于前一根的，边框设为红色，实体设为黑色。当前K线成交量小于前一根的话，边框和实体都设为青蓝色：
for i in range(n):if i == 0:c.append('black')ec.append('red')else:if v[i] > v[i - 1]:c.append('black')ec.append('red')else:c.append('cyan')ec.append('cyan')
最后调用bar函数，传入x轴坐标、成交量、实体颜色以及边框颜色等4个数列：
extra_ax.bar(range(n), v, color=c, edgecolor=ec)
绘制出来的效果是这样子的，图中白色和黄色的箭头指出了策略的买点和卖点，一目了然：
总结
以上介绍了用JQData + matplotlib实现快速方便地查看回测日志中的交易细节，具体的代码可以访问https://github.com/zc8424/VisualizeThemAll获得，目前还只是实现了一些基本的功能，未来借助JQData强大的API还将做进一步的深入开发。大家如果感兴趣的话请关注此项目，欢迎多提意见和建议。
