Introduction to Hyperspectral Imaging 高光谱成像的介绍
高光谱成像指具有多光谱分辨率的数字图像，每个高光谱图像中的空间点（pixel）包含了一条连续的曲线用于记录不同波段下的光强（light intensity）。如下图所示，红、绿、蓝三条曲线记录了三个pixel分别在不同波段下的值。高光谱图像数据也能理解为堆砌不同波段的图像（stack of images）。
高光谱图像所提供的额外的信息能帮助区分不同物质，这有时在RGB图像中是很难区分的。高光谱已经在遥感、食品检测、分类、医学中取得的成功应用效果。

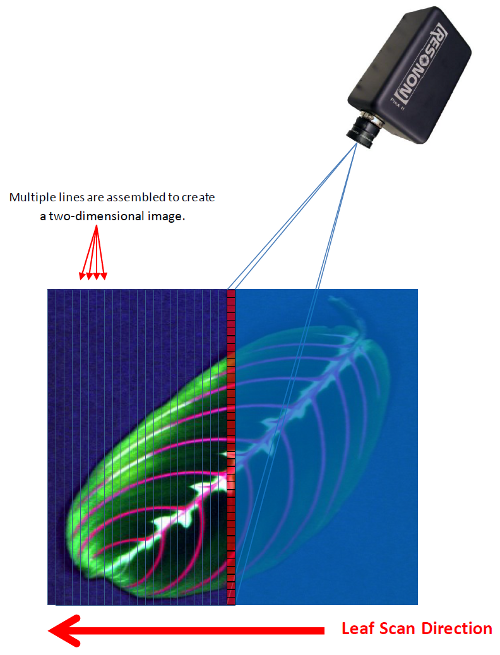

Resonon Inc. 所研发的高光谱相机均采用的是线扫描式 Line-scan（一次只获得一条线的数据）。这也通常需要一个扫描装置（scanning system）来帮助完成多线的采集而完成一张图像的采样。
为了获取高光谱数据，每个pxiel所反射（或折射）的光被分散为不同的光谱区段光，如下图中的使用棱镜分光。所有pixel（下图中的红色矩阵）分出的光被采样到焦平面阵列上，这种方法的一个好处就是可以同时对不同波段的信号采样。
-
System Overview 系统概述
工作台主要包括一个高光谱相机、一个线形平移平台（linear translation stage）、装配塔（mounting tower）、灯源（lighting assembly）和软件系统（Spectronon，下载地址如下www.resonon.com，其中也包括了一些高光谱数据）。
-
Benchtop System Assembly 工作台组装
-
Basic Data Acquisition 基础的数据获取
http://docs.resonon.com/spectronon/SpectrononUserManual/html/BasicDataAcquisition.html4.1 Data Modes 数据类型
Resonon成像系统可以采集三种类型的数据 ：（1）Raw Data 原始数据
原始数据只经过光谱校准但包括了仪器传感器响应、样本反射率和照明函数，光谱曲线不代表实际数值和物理意义，所以是没有使用价值的，其单位是DIgital Number（DN）。（2）Radiance 辐射度
通过原始数据的辐射度校准得到，该数据是不包括传感器响应，是照明度和样本反射率的乘积。具有实际物理意义和单位（1 Microfilcks = 每单位弧度每平方厘米1微瓦的表面波长每微米的波长）（3）Reflectivity / Reflectance 反射率
在这种模式下，不包括仪器传感器响应和照明函数，只是单独的反射率。数据可以通过一下四种方式转化为反射率：i. White reference
ii. Known spectral refrenence in scene
iii. Downwelling irradiance sensor
iiii. Atmospheric Correction -
Advanced Data Acquisition 进阶的数据获取
（1）控制相机
（2）平台控制
（3）其他设置 -
Basic Data Analysis 基础数据分析
-
Advanced Data Analysis 进阶数据分析
-
Advanced Data Analysis2：Hyperspectral Classification 高光谱分类
http://docs.resonon.com/spectronon/SpectrononUserManual/html/HyperspectralClassification.html -
**Advanced Data Analysis3: Hyperspectral Vegetation Indices **
-
Batch Processing 批量处理
-
Focusing & Calibtration Sheets 对焦和校准
-
Applendix: Built-in Plugins
-
Glossary of Hyperspectral Imager Terminology 专业术语
Datacude
两个空间维度和一个光谱维度组成。Spectral Range
Spectral Channels
波段的数量。Spectral Resolution
光谱分辨率用于衡量最小的光谱特征（nm为单位），换句话说，这是每个光谱通道的宽度。Spectral Pixels
采集到的光谱信号中pixels的数量。Spectral Smapling
等于Spectral Range / Spectral Pixels。通常比spectral resolution更小。Spatial Channels
在线扫描式中为线的pixels数量f-number
用于衡量lens度量。Average RMS Spot Radius
这是对高光谱成像仪分辨率的度量，是整个成像仪光谱范围内的平均值。Smile (peak to peak)
是与高光谱成像仪相关的光学失真，当来自单个波长的光落在焦平面阵列的不同光谱列（针对不同的空间通道）时会出现。
Keystone (peak to peak)
梯形失真是与高光谱成像仪相关的光学畸变，当来自单个空间位置的光落在焦平面阵列的不同空间行（针对不同光谱通道）上时，就会显示出来。
