使用Arduino和HMC5883L磁力计的数字罗盘

ARDUINO的

经过**阿斯温斯·拉吉(Aswinth Raj)** 2018年11月6日

人脑由复杂的结构层构成，可帮助我们成为地球上的优势物种。例如，大脑中的内嗅皮层可以为您提供方向感，帮助您轻松导航到您不熟悉的地方。但是与我们不同的是，机器人和无人驾驶Ariel车辆需要某种东西来获得这种方向感，以便他们能够在新的地形和风景中自动进行操纵。不同的机器人使用不同类型的传感器来完成此任务，但是最常用的是磁力计，它可以告知机器人当前所处的地理方向。这不仅可以帮助机器人感应方向，还可以按照预定的方向和角度转弯。

由于传感器可以指示北，南，东和西的地理信息，因此我们人类也可以在需要时使用它。因此，在本文中，让我们尝试了解磁力计传感器的工作原理以及如何将其与Arduino等微控制器接口。在这里，我们将构建一个很酷的数字罗盘，它会通过发出指向北方向的LED来帮助我们找到方向。这款数字指南针是由PCBGOGO精巧地在PCB上制成的，以便下次野外出行时可以携带它，并希望我迷路只是为了用这个东西找到回家的路。让我们开始吧。

Arduino指南针项目所需的材料

• Arduino Pro迷你版
• HMC5883L磁力计传感器
• LED灯-8号
• 470Ohm电阻器– 8号
• 桶杰克
• 像PCBgogo这样的可靠PCB制造商
• 迷你FTDI编程器
• 电脑/笔记本电脑

什么是磁力计，它如何工作？

在深入探讨电路之前，让我们先了解一下磁力计及其工作原理。顾名思义，“电磁”一词并不是指奇迹中那种疯狂的突变体，他可以通过在空中弹钢琴来控制金属。哦！但是我喜欢那个他很酷的家伙。

磁力计实际上是一种设备，可以感应地球的磁极并据此指出方向。众所周知，地球是一块带有北极和南极的球形磁铁。并因此而产生磁场。磁力计感测到该磁场，并根据磁场的方向可以检测出我们所面对的方向。

HMC5883L传感器模块如何工作

作为磁力计传感器的HMC5883L具有相同的功能。它上面有霍尼韦尔(中国)的HMC5883L IC。该IC具有3种磁阻材料，它们沿x，y和z轴排列。流过这些材料的电流量对地球磁场很敏感。因此，通过测量流过这些材料的电流的变化，我们可以检测到地球磁场的变化。一旦吸收了磁场的变化，就可以通过I2C协议将这些值发送到任何嵌入式控制器，例如微控制器或处理器。

由于传感器通过感应磁场来工作，因此如果在附近放置金属，则输出值将受到很大影响。可以利用这种行为将这些传感器也用作金属探测器。注意不要将磁铁靠近该传感器，因为来自磁铁的强磁场可能会触发传感器上的错误值。

HMC5883L和QMC5883L之间的区别

对于许多初学者来说，围绕这些传感器存在一个普遍的困惑。这是因为某些供应商(实际上是大多数供应商)出售了QMC5883L传感器，而不是霍尼韦尔的原始HMC5883L。这主要是因为QMC5883L比HMC5883L模块便宜。可悲的是，这两个传感器的工作方式略有不同，并且不能对两个传感器使用相同的代码。这是因为两个传感器的I2C地址不同。本教程中给出的代码仅适用于QMC5883L常用的传感器模块。

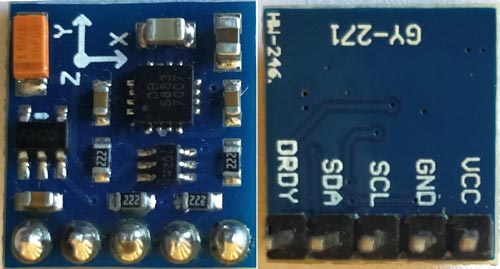

磁力计QMC5883L

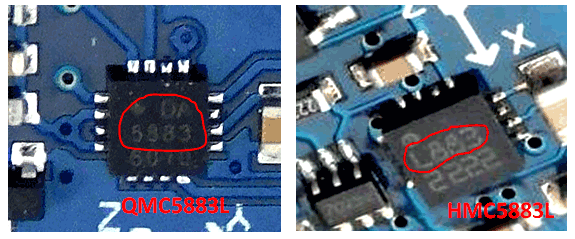

要知道您所使用的传感器型号，您只需仔细查看IC本身，以读取上面写的内容。如果写的是类似L883的东西，那就是HMC58836L；如果写的是类似DA5883的话，那就是QMC5883L IC。下图显示了这两个模块，以方便进行低估。

Arduino数字指南针电路图

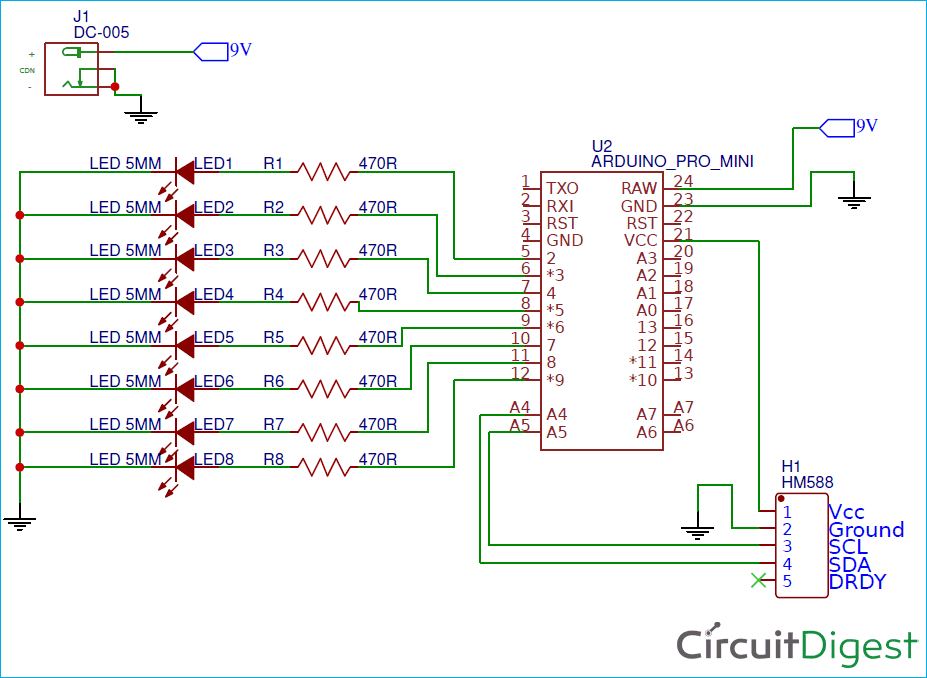

此基于Arduino的Digital Compass的电路非常简单，我们只需要将HMC5883L传感器与Arduino接口并将8个LED连接到Arduino Pro mini的GPIO引脚即可。完整的电路图如下所示

该传感器模块具有5个引脚出其中的DRDY(数据准备好)未在我们的项目，因为我们正在操作在连续模式中的传感器使用。Vcc和接地引脚用于从Arduino板以5V为模块供电。的SCL和SDA是I2C通信总线线路分别连接到Arduino临迷你的A4和A5 I2C引脚。由于模块本身在线路上具有上拉电阻，因此无需在外部添加它们。

为了说明方向，我们使用了8个LED，它们全部通过470欧姆的限流电阻连接到Arduino的GPIO引脚。完整电路由9V电池通过桶形插孔供电。该9V直接提供给Arduino的Vin引脚，并使用Arduino上的板载稳压器将其调节为5V。然后使用此5V电压为传感器和Arduino供电。

制作用于数字罗盘的PCB

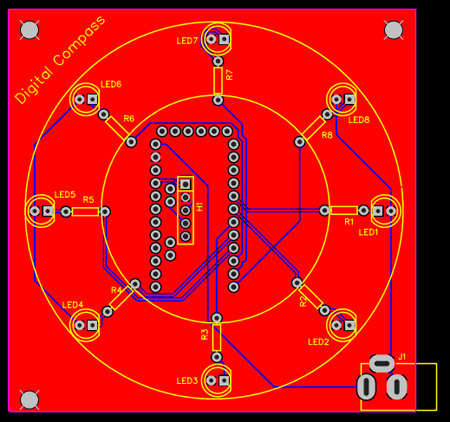

电路的想法是将8个LED圆形放置，以便每个LED指向所有8个方向，分别是北，东北，东，东南，南，西南，西和西北。因此，就此而言，将它们整齐地排列在面包板上或什至在穿孔板上是不容易的。为该电路开发PCB将使其看起来更整洁且易于使用。因此，我打开了PCB设计软件，将LED和电阻器排列成整齐的圆形图案，并连接了走线以形成连接。完成后，我的设计如下所示。您也可以从下面给出的链接下载Gerber文件。

• 下载用于数字罗盘PCB的Gerber文件

  我将其设计为双面板，因为我希望将Arduino放在PCB的底部，以免破坏PCB顶部的外观。如果您担心必须为双面PCB付出高昂的价格，那么请耐心等待。

现在，我们的设计已经准备就绪，是时候制作它们了。要完成PCB非常简单，只需执行以下步骤

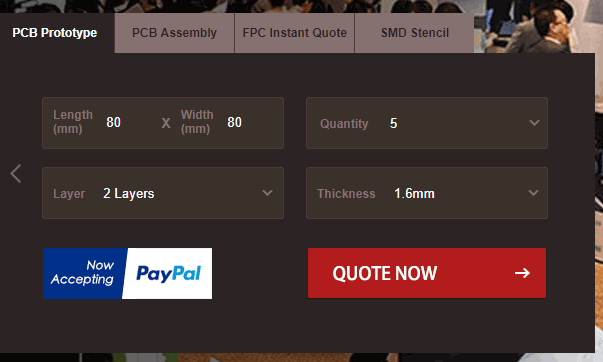

第1步： 进入www.pcbgogo.com，如果这是您第一次，请注册。然后，在“ PCB原型”选项卡中，输入PCB的尺寸，层数和所需的PCB数。我的PCB是80cm×80cm，所以标签如下

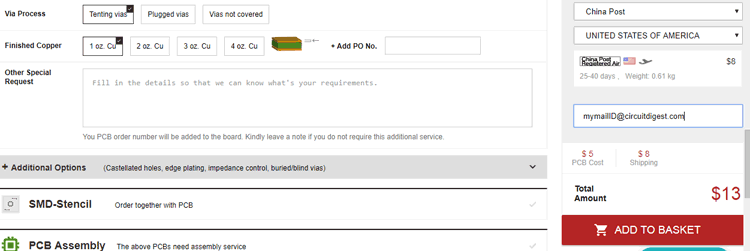

*第2步：单击立即报价***按钮继续。您将进入一个页面，在该页面上可以根据需要设置一些其他参数，例如使用的轨道间距等材料。但是大多数情况下，默认值都可以正常工作。我们在这里唯一需要考虑的是价格和时间。如您所见，构建时间仅为2-3天，而我们的PSB只需花费$ 5。然后，您可以根据需要选择一种首选的运输方式。

**步骤3：**最后一步是上传Gerber文件并继续付款。为确保流程顺利进行，PCBGOGO在继续付款之前会验证您的Gerber文件是否有效。这样，您可以确保您的PCB易于制造，并且能够按承诺达到您的要求。

组装PCB

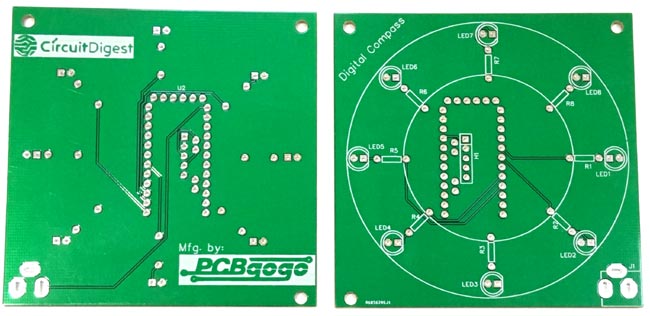

订购该板后，几天后便到达了我手中，尽管快递员装在贴有整齐标签的包装好的盒子中，而且像往常一样，PCB的质量很棒。我分享了以下几张木板的图片，供您判断。

我打开了焊锡棒，开始组装电路板。由于脚印，焊盘，通孔和丝网印刷的形状和尺寸都非常合适，因此我组装电路板没有问题。拆箱后仅需10分钟即可准备好板子。

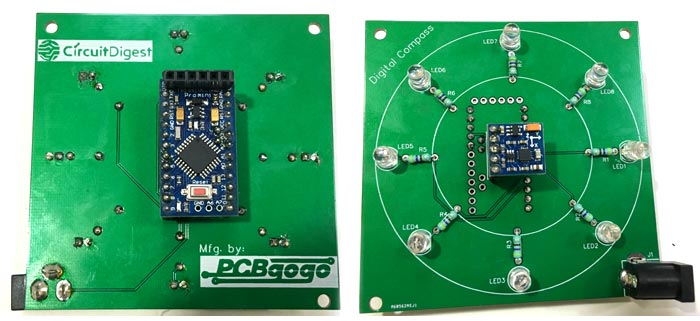

焊接后板子的几张图如下所示。

编程Arduino

现在我们的硬件已经准备好了，让我们研究一下必须上载到Arduino板上的程序。该代码的目的是从QMC5883L磁力计传感器读取数据并将其转换为度数(0到360)。一旦知道了度数，就必须打开指向特定方向的LED。我在此程序中使用的方向是北。因此，无论您身在何处**，板上的LED都会发光，并且LED的方向将指示“北”方向**。一旦可以稍后计算出另一个方向，就可以知道一个方向。

此数字指南针项目的完整代码可在此页面的末尾找到。包含库之后，您可以直接将其上载到板上，并且可以开始使用了。但是，如果您想进一步了解代码中实际发生的情况，请进一步阅读。

如前所述，我们正在使用QMC5883L IC，要与该IC通信，我们需要知道其寄存器的I2C地址，该地址可在其数据表中找到。但幸运的是，所有这些工作已经完成，并由Github上名为keepworking的一个人打包为一个库。因此，您只需单击链接以获取ZIP文件，即可**下载QMC5883L的库**。然后，可以通过遵循Sketch-> Include Library-> Add .ZIP library将这个ZIP文件添加到您的Arduino IDE中。

添加库后，我们可以继续执行程序。我们**通过包含所需的库文件开始该程序，**如下所示。线库用于启用I2C通信，而MechaQMC5883是我们刚刚添加到Arduino的库。该库包含有关如何与EMC5883L传感器通信的所有信息。

#include <Wire.h> //导线库使用用于I2C通信
#include <MechaQMC5883.h> // QMC5883库,自从设备是QMC583而不是HMC5883

在下一行中，我们为正在使用的传感器创建一个对象名称。我用过***qmc***这个名字，但可以是任何您喜欢的名字。

MechaQMC5883 qmc ; //为snsor创建一个对象名称，我将其命名为qmc

接下来，我们进入全局变量声明。在这里，由于我们有8个LED作为输出，因此很难通过引脚名称来引用每个LED，因此我们使用数组选项来引用所有LED。数组的名称是ledPins，变量led_count是我们拥有的led的数量。它从0开始。

int ledPins [] = {2,3,4,5,6,7,8,9}; // LED连接到的输出引脚的阵列
char led_count = 7; // LED引脚总数

在*void setup*函数内部，我们还初始化了I2C通信，串行通信和传感器。然后，我们将所有LED引脚声明为输出引脚。由于我们使用了数组，因此通过使用for循环并在for循环中进行导航很容易引用所有引脚，如下所示。

void setup(){ Wire.begin(); //开始I2C通讯Serial.begin(9600); //开始串行通讯qmc.init(); //初始化QMC5883传感器for(int thisPin = 0; thisPin <= led_count; thisPin ++){//遍历数组pinMode(ledPins [thisPin]，OUTPUT)；//将它们中所有引脚声明为输出  }
}

在无限循环的主循环中，我们必须从传感器**获取x，y和z的值，**并计算传感器当前面对的程度。要读取x，y和z的值，请使用以下行

int x，y，z;
qmc.read（＆x，＆y，＆z）; //从传感器获取X，Y和Z的值

下面显示了计算航向度的公式。由于我们不会沿z轴旋转指南针，因此我们不会考虑该值。仅当IC平面像我们的设置一样朝上时，才可以使用此公式。计算航向后，该值将在-180到180范围内，就像在所有数字罗盘中一样，我们必须将其转换为0到360。

int heading= atan2(x，y)/0.0174532925; //使用带有以下公式的X和Y参数计算度数
//将结果转换为0到360 if(heading <0)heading + = 360; heading= 360-heading；

最后一步是在辉光北方向的LED指示。为此，我们有一系列if条件语句，其中检查当前度数在什么范围内，并根据该值打开LED。代码如下所示

//根据标题的值打印调试结果，并使相应的LED发光。
if (heading > 338 || heading < 22){Serial.println("NORTH");digitalWrite(ledPins[0],HIGH);}if (heading > 22 && heading < 68){Serial.println("NORTH-EAST");digitalWrite(ledPins[7],HIGH);}if (heading > 68 && heading < 113){Serial.println("EAST");digitalWrite(ledPins[6],HIGH);}if (heading > 113 && heading < 158){Serial.println("SOUTH-EAST");digitalWrite(ledPins[5],HIGH);}if (heading > 158 && heading < 203){Serial.println("SOUTH");digitalWrite(ledPins[4],HIGH);}if (heading > 203 && heading < 248){Serial.println("SOTUH-WEST");digitalWrite(ledPins[3],HIGH);}if (heading > 248 && heading < 293){Serial.println("WEST");digitalWrite(ledPins[2],HIGH);}if (heading > 293 && heading < 338){Serial.println("NORTH-WEST");digitalWrite(ledPins[1],HIGH);}

通过查看下表，可以了解代码值背后的逻辑。基本上，我们计算所面对的方向，并预测北向，并使相应的LED发光。

方向	方向对应的度数	该方向的范围
北	0°/ 360°	> 338°或<22°
东北	45°	22°至68°
东方的	90°	68°至113°
东南部	135°	113°至158°
南	180°	158°至203°
西南	225°	203°至248°
西	170°	248°至293°
西北	315°	293°至338°

该程序的最后一部分是设置必须更新结果的速度。我创建了500毫秒的延迟，然后关闭了所有LED，以从void循环中的第一个开始重新启动。但是，如果您需要更快的更新，则可以进一步减少延迟。

  delay(500); 的LED每//更新位置ALF秒
//关闭所有的LEDfor(int thisPin = 0; thisPin <= led_count; thisPin ++){ digitalWrite(ledPins[thisPin]，LOW); }

测试数字指南针

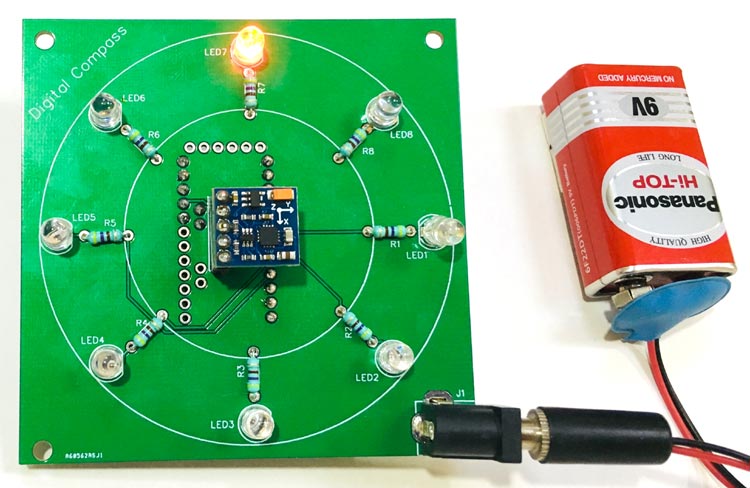

因为我们已经使用了Arduino pro mini，所以我们需要一个FTDI板之类的外部编程器来上载程序。上载程序后，您应该注意到板上的一个LED发光，该LED发光的方向将是NORTH方向。

然后，您可以通过旋转面板来进行操作，并检查LED是否仍指向北方向。之后，您可以随时使用9V电池为设置供电，并检查您所面对的方向。可以在下面的视频中找到数字指南针的完整功能。您可能会注意到，如果靠近电路板的地方有一块重金属，或者即使沿Z轴旋转电路板，这些值也会出错。有一些方法可以解决此问题，这是另一篇教程。

希望您喜欢本教程并从中学到了一些有用的东西。如果是，则将积分转给赞助此职位的PCBGOGO，因此请尝试一下您的PCB。像往常一样，将您的想法发表在下面的评论部分。

代码

/** Program for Arduino Digital Compass using QMC5883* Project by: Aswinth Raj* Dated: 1-11-2018* Website: www.circuitdigest.com* Lib. from https://github.com/keepworking/Mecha_QMC5883L* WARNING: This code works only for QMC5883 Sensor which is commonly being sold as HMC5883 read article to find the actual name of the sensor you have.*/#include <Wire.h> //Wire Librarey for I2C communication
#include <MechaQMC5883.h> //QMC5883 Librarey is added since mine is QMC583 and not HMC5883MechaQMC5883 qmc; //Create an object name for the snsor, I have named it as qmcint ledPins[] = {2,3,4,5,6,7,8,9}; //Array of output pin to which the LED is connected to
char led_count = 7; //Total number of LED pins void setup() {Wire.begin(); //Begin I2C communication Serial.begin(9600); //Begin Serial Communication qmc.init(); //Initialise the QMC5883 Sensor for (int thisPin=0; thisPin <= led_count; thisPin++){ //Navigate through all the pins in array pinMode(ledPins[thisPin],OUTPUT); //Declare them as output }}void loop() { //Infinite Loopint x,y,z;qmc.read(&x,&y,&z); //Get the values of X,Y and Z from sensor int heading=atan2(x, y)/0.0174532925; //Calculate the degree using X and Y parameters with this formulae //Convert result into 0 to 360if(heading < 0) heading+=360;heading = 360-heading;Serial.println(heading); //Print the value of heading in degree for debugging //Based on the value of heading print the result for debugging and glow the respective LED.if (heading > 338 || heading < 22){Serial.println("NORTH");digitalWrite(ledPins[0],HIGH);}if (heading > 22 && heading < 68){Serial.println("NORTH-EAST");digitalWrite(ledPins[7],HIGH);}if (heading > 68 && heading < 113){Serial.println("EAST");digitalWrite(ledPins[6],HIGH);}if (heading > 113 && heading < 158){Serial.println("SOUTH-EAST");digitalWrite(ledPins[5],HIGH);}if (heading > 158 && heading < 203){Serial.println("SOUTH");digitalWrite(ledPins[4],HIGH);}if (heading > 203 && heading < 248){Serial.println("SOTUH-WEST");digitalWrite(ledPins[3],HIGH);}if (heading > 248 && heading < 293){Serial.println("WEST");digitalWrite(ledPins[2],HIGH);}if (heading > 293 && heading < 338){Serial.println("NORTH-WEST");digitalWrite(ledPins[1],HIGH);}delay(500); // update position of LED for every alf seconds
//Turn off the all the LED for (int thisPin=0; thisPin <= led_count; thisPin++){digitalWrite(ledPins[thisPin],LOW);}
}
