1、要求：(1)、建立vlan
(2)、交换机g0/0/1加入vlan
<Huawei>sys
[Huawei]vlan 11
[Huawei-vlan11]q
[Huawei]int g0/0/1
[Huawei-GigabitEthernet0/0/1]port link-type access
[Huawei-GigabitEthernet0/0/1]port default vlan 11
[Huawei-GigabitEthernet0/0/1]q
[Huawei]q
<Huawei>save

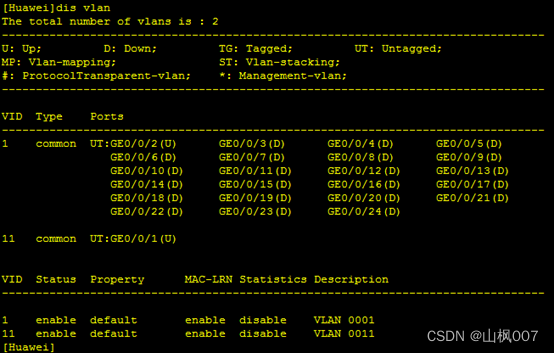

dis vlan后的结果如下图:
说明：
untag就是普通的ethernet报文，普通PC机的网卡是可以识别这样的报文进行通讯；tag报文结构的变化是在源mac地址和目的mac地址之后，加上了4bytes的vlan信息，也就是vlan tag头；一般来说这样的报文普通PC机的网卡是不能识别的。
以太网端口有三种链路类型：Access、Hybrid和Trunk。
1、Access类型的端口只能属于1个VLAN，一般用于连接计算机的端口；
2、Trunk类型的端口可以允许多个VLAN通过，可以接收和发送多个VLAN的报文，一般用于交换机之间连接的端口；
3、Hybrid类型的端口可以允许多个VLAN通过，可以接收和发送多个VLAN的报文，可以用于交换机之间连接，也可以用于连接用户的计算机。
Hybrid端口和Trunk端口在接收数据时，处理方法是一样的，唯一不同之处在于发送数据时：Hybrid端口可以允许多个VLAN的报文发送时不打标签，而Trunk端口只允许缺省VLAN的报文发送时不打标签。
2、要求：（1）、建立多个vlan
（2）、多个端口加入vlan
（3）、清除端口配置
[Huawei]vlan batch 10 100 //建立vlan10和vlan100两个vlan
[Huawei]vlan batch 10 to 100 //建立10-100这90个vlan
//多个端口加入vlan
[Huawei] port-group temp
[Huawei]group-member g0/0/1 to g0/0/10
[Huawei]port link-type access
[Huawei]port default vlan 10
[Huawei]quit
//清除端口配置
[Huawei]clear configuration interface GigabitEthernet 0/0/10
3、要求： (1)、删除交换机g0/0/1的vlan
(2)、删除交换机g0/0/1的access
(3)、删除vlan11
[Huawei]int g0/0/1
[Huawei-GigabitEthernet0/0/1]undo port default vlan
[Huawei-GigabitEthernet0/0/1]undo port link-type
[Huawei-GigabitEthernet0/0/1]q
[Huawei]undo vlan 11
[Huawei]q
<Huawei>save
4、要求： (1)、建立基于MAC的vlan
(2)、基于PC1 MAC的vlan23,
(3)、基于PC2 MAC的vlan24
//建vlan23和vlan24，交换机端口23加入vlan23,端口24加入vlan24
<Huawei>sys
[Huawei]int vlan batch 23 24
[Huawei]int g0/0/23
[Huawei-GigabitEthernet0/0/23]port link-type access
[Huawei-GigabitEthernet0/0/23]port default vlan 23
[Huawei-GigabitEthernet0/0/23]q
[Huawei]int g0/0/24
[Huawei-GigabitEthernet0/0/24]port link-type access
[Huawei-GigabitEthernet0/0/24]port default vlan 24
[Huawei-GigabitEthernet0/0/24]q
[Huawei]
//分别进入vlan23和24，MAC绑定各自的vlan
[Huawei]vlan 23
[Huawei-vlan23]mac-vlan mac-address 0000-0000-0011
[Huawei-vlan23]q
[Huawei]vlan 24
[Huawei-vlan24]mac-vlan mac-address 0000-0000-0022
[Huawei-vlan24]q
//进入PC接的端口，开启mac-vlan
[Huawei]int g0/0/1
[Huawei-GigabitEthernet0/0/1]port hybrid untagged vlan 23
[Huawei-GigabitEthernet0/0/1]mac-vlan enable
[Huawei-GigabitEthernet0/0/1]q
[Huawei]int g0/0/2
[Huawei-GigabitEthernet0/0/2]port hybrid untagged vlan 24
[Huawei-GigabitEthernet0/0/2]mac-vlan enable
5、删除
[Huawei-GigabitEthernet0/0/1]undo mac-vlan enable
[Huawei-GigabitEthernet0/0/1]undo port hybrid vlan 23
[Huawei-GigabitEthernet0/0/1]q
[Huawei]int g0/0/23
[Huawei-GigabitEthernet0/0/23]undo port link-type
[Huawei-GigabitEthernet0/0/23]undo port default vlan
[Huawei-GigabitEthernet0/0/23]q
[Huawei]vlan 23
[Huawei-vlan23]undo mac-vlan mac-address 0000-0000-0011
[Huawei-vlan23]q
[Huawei]undo vlan 11
[Huawei]q
<Huawei>save
6、基础配置命令
6、基础配置命令
//查看vlan详细情况
[Huawei]dis vlan 23 verbose//关闭信息提示
[Huawei]]undo info-center enable//改名
[Huawei]sysname Huawei//查看端口与vlan对应关系
[Huawei]dis port vlan//查看端口详细信息
[Huawei]dis int g0/0/1//建vlan23和vlan24
[Huawei]int vlan batch 23 24//建vlan20-vlan30，10个vlan
[Huawei]int vlan batch 20 to 30//多个端口加入同一vlan
[Huawei]port-group caiwu
[Huawei]group-member g0/0/1 to g0/0/24
[Huawei]port link-type access
[Huawei]port default vlan 10
[Huawei]quit
