西克推出LBR/LFR长距离非接触物位/液位传感器

在日常的生产过程中，我们可能会遇到一些严苛的工作环境，例如上百米高的筒仓，诸多粉尘的罐内环境，亦或是充满蒸汽或附着物的生产环境；对料位的监控显得更加重要和困难。传统的料位检测难以克服上述诸多应用环境，而SicWave产品系列正是围绕此类应用应运而生。

产品介绍

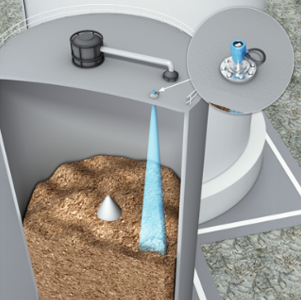

SicWave系列LBR/LFR自由射束雷达用于连续料位测量，广泛适用于固体和液体。特别耐抗外部干扰、粉尘或附着物。得益于非接触式雷达技术，LBR/LFR SicWave可轻松投入运行并且免维护，用于天线设计、工艺连接件和外壳的各种选项助力更好地适应每种应用。HART通信和蓝牙连接可简化设备的维修和诊断，为工业 4.0 应用做好理想准备。唯样商城，元器件现货速发~

工作原理

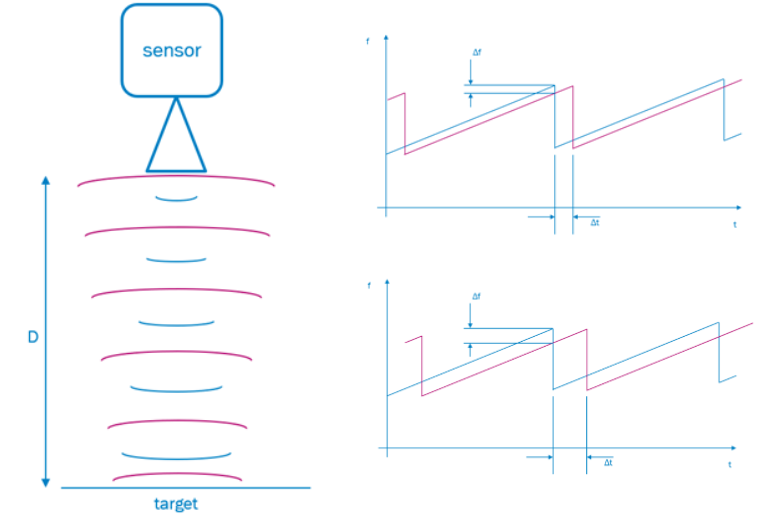

LBR/LFR通过其天线发射一个连续的雷达信号，该信号的频率会像锯齿一样发生变化。发射的信号被介质反射，并被天线作为回波接收。接受的信号频率始终偏离当前的发射频率，频率之差通过传感器内部的技术算法来计算。频率的变化与容器中的物位成正比并被换算为装料高度。

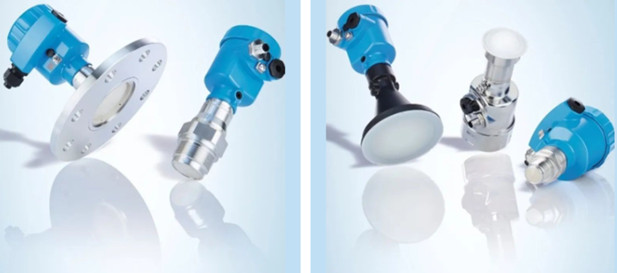

基本参数

● LBR

○ 介质：散装物料（固体）

○ 工艺过程温度：-40 ℃ ~ ＋200 ℃（取决于型号）

○ 工艺过程压力：-1bar ~ 20 bar（取决于型号）

○ 精度：≤5mm

○ 是否支持防爆：支持（取决于型号），包含EX d、EX ia、EX ta

○ 输出信号：4…20mA /Hart（两线制）

○ 检测距离：可达120m

○ 雷达发射角度：3.5°、4°、7°（取决于型号）

● LFR

○ 介质：液体

○ 工艺过程温度：-196 ℃ ~ ＋200 ℃（取决于型号）

○ 工艺过程压力：-1bar ~ 20 bar（取决于型号）

○ 精度：≤1mm

○ 是否支持防爆：支持（取决于型号），包含EX d、EX ia

○ 输出信号：4…20mA /Hart（两线制）

○ 检测距离：可达10m、20m、25m、30m（取决于型号）

○ 雷达发射角度：3°、6°、7°、14°（取决于型号）

产品优势

○ 一款用于在固体/液体中进行连续物位/液位测量的设备，可简化备件物流

○ 非接触式连续液位测量提高了系统可用性

○ 调试简单，可节省时间与成本

○ 免维护，消耗时间和成本较低

○ 强大的抗外部干扰能力实现设备可用性

○ 不易受泡沫和附着物影响，可避免意外的设备停机状况

○ 不受温度、压力、粉尘等影响，无需排空容器

○ 支持防爆环境

○ 通过HART通讯简化维修和诊断

相关应用

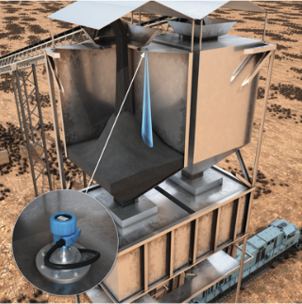

煤炭行业：料仓位置检测

食品粮油行业：储料罐液位检测

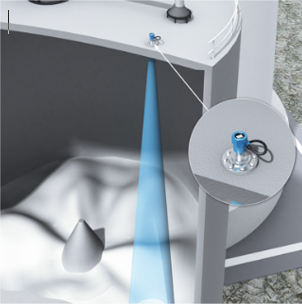

水泥行业：筒仓物位检测

• 水泥厂中的破碎机，传送带输送，生料、熟料、水泥筒仓以及固体燃料筒仓

• 金属和钢铁工业中的破碎机、矿石存储筒仓、筒仓

• 采矿业中的破碎机、散装物料料堆、传送带输送、缓存和生产筒仓

• 食品和饮料工业中的存储和小型筒仓
