一些常用的知识点，经常用到，也很容易忘记、混淆，所以有必要去整理一下这些常用知识点。

一、路由优先级

路由协议的优先级分为内部优先级与外部优先级，我们平时讨论的都是外部优先级， 外部优先级可以手动更改，但内部优先级是不能更改的，内外部优先级如下表所示

外部优先级

路由协议的类型	路由协议的外部优先级
Direct	0
OSPF	10
IS-IS	15
Static	60
RIP	100
OSPF ASE	150
OSPF NSSA	150
IBGP	255
EBGP	255

内部优先级

路由协议的类型	路由协议的内部优先级
Direct	0
OSPF	10
IS-IS Level-1	15
IS-IS Level-2	18
Static	60
RIP	100
OSPF ASE	150
OSPF NSSA	150
IBGP	200
EBGP	20

二、路由协议

RIP UDP 520
BGP TCP 179应用层
OSPF pro 89 运行在网络层之上和传输层在同一层
ISIS 工作在链路层之上独立的网络层协议
LDP 端口号 646
ARP 协议数据单元封装在以太帧中传送，ARP协议属于网络层协议
OSPF 报文采用IP协议进行封装
IGMP 报文封装在IP报文之上 协议号为2
ICMP 属于网络层协议 协议号为1

三、常见的永久组地址

224.0.0.1 所有节点
224.0.0.2 所有路由器
224.0.0.5 OSPF
224.0.0.6 OSPF（DRO 发给 DR）
224.0.0.9 RIP
224.0.0.13 PIM
224.0.0.18 VRRP
224.0.0.22 IGMPV3

四、常用的UDP协议及端口号

DNS------域名解析协议-------------53
TFTP-----简单文件传输协议-------69
DHCP----动态IP地址下发协议----67
NTP------网络时间协议-------------123
BFD------双向转发检测-------------3784
SNMP----简单网络管理协议------161，162

请求的目标端口是161（管理），trap消息的目标端口是162（被管理）。

UDP

UDP协议号是17

Source Port：源端口------------2字节
Destination Port：目的端口----2字节
Length：长度----------------------2字节
Checksum：校验和--------------2字节
data octets：UDP负载----------可选

五、常用的TCP协议及端口号

FTP------文件传输协议（数据）----20
FTP------文件传输协议（控制）----21
SSH------安全外壳协议---------------22
Telnet----远程登录协议---------------23
SMTP----简单邮件传输协议---------25
DNS------域名解析协议---------------53
HTTP-----超文本传输协议------------80
HTTPS----超文本传输安全协议----443
MSDP-----组播源目标协议----------639

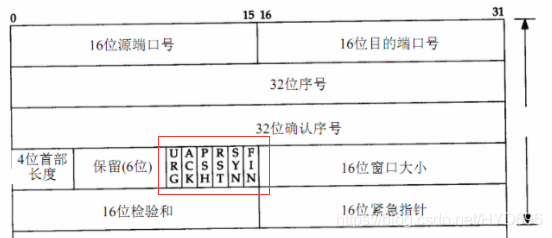

TCP

TCP协议号是6

Source Port：源端口----------------------16bit
Destination Port：目的端口--------------16bit
Sequence Number：序列号字段-------32bit
Acknowledgment Number：确认号----32bit
Data Offset：首部长度--------------------4bit
Reserved：保留----------------------------6bit
URG：紧急指针有效标识----------------1bit
ACK：确认序号有效标识-----------------1bit
PUSH：推送---------------------------------1bit
RST：重建连接标识-----------------------1bit
SYN：同步序号标识-----------------------1bit
FIN：发端完成发送任务标识-------------1bit
Window：窗口-------------------------------16bit
Checksum：校验字段---------------------16bit
Urgent Pointer：紧急指针----------------16bit
Options：选项字段-------------------------可变
Padding：填充字段------------------------可变
data：TCP负载-----------------------------可变

六、协议

组成

应用层协议：HTTP，TFTP，NFS，DNS，Telnet，SSH，DHCP等
传输层协议：TCP，UDP
网络层协议：IP，ICMP，（ARP），RARP，IGMP等
网络接入层：（ARP），Ethernet（IEEE 802.3），Fast Eth，IEEE 802.1系列

HTTP----超文本传输协议
HTTPS----加密的
FTP----文件传输协议
TFTP----简单文件传输
TELNET----远程登录协议
DNS----域名协议----域名----IP
RIP----传递路由条目
DHCP----动态地址下发
SNMP----简单网络管理协议

七、报文头格式

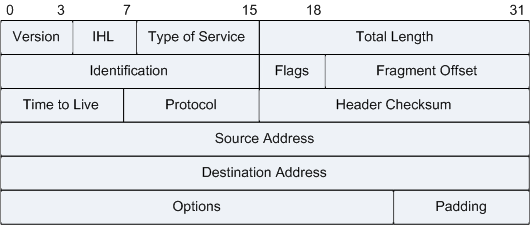

1、IPv4报文头格式

IPV4 报文最小 20 字节~最大 60 字节

Version：版本-----------------------------4比特
IHL：首部长度----------------------------4比特
Type of Service：服务类型------------8比特
Total Length：总长度-------------------16比特
Identification：标识---------------------16比特
Flags：标志位----------------------------3比特
Fragment Offset：片偏移--------------12比特
Time to Live：生存时间-----------------8比特
Protocol：协议----------------------------8比特
Header Checksum：首部检验和-----16比特
Source Address：源IP地址------------32比特
Destination Address：目的IP地址----32比特
Options：选项字段-----------------------可变
Padding：填充字段----------------------可变

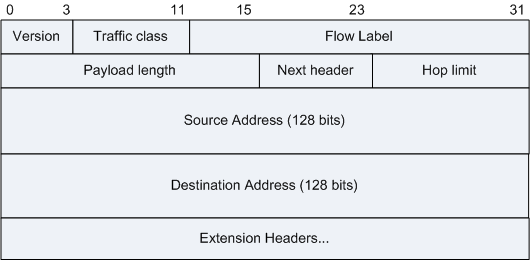

2、IPv6报文头格式

40字节基本头部：

Version：版本-----------------------------4比特
Traffic class：流量类别-----------------8比特
Flow Label：流标签----------------------20比特
Payload length：有效载荷的长度----16比特
Next header：下一报头-----------------8比特
Hop limit：跳数限制----------------------8比特
Source Address：源地址---------------128比特
Destination Address：目的地址------128比特

可变长度扩展头部：

Extension Headers：扩展报头--------可变

3、 MPLS报文格式

MPLS Packet

MPLS Label

Label：标签值字段---------------------20比特
EXP：用于扩展--------------------------3比特
S：MPLS支持多重标签----------------1比特
TTL：和IP分组中的TTL意义相同，可以用来防止环路----8比特

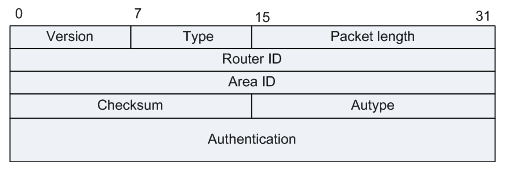

4、 OSPF报文格式

Version：版本----------------------------------1字节
Type：类型--------------------------------------1字节
Packet length：OSPF报文的总长度------2字节
Router ID：发送该报文的路由器标识----4字节
Area ID：发送该报文的所属区域----------4字节
Checksum：校验和---------------------------2字节
AuType：验证类型----------------------------2字节
Authentication：鉴定字段-------------------8字节

---

我是艺博东！欢迎你和我一起讨论，我们下期见。
