MATLAB绘制三维图形
1.基本的绘图命令
1）plot3函数 plot3(x,y,z)%x,y,z为向量或者矩阵
注意x,y,z全为向量时向量长度必须相同
plot3(x,y,z,'b.','MarkerSize',0.5) % MarkerSize 表示点的大小，b.表示绿色的点。

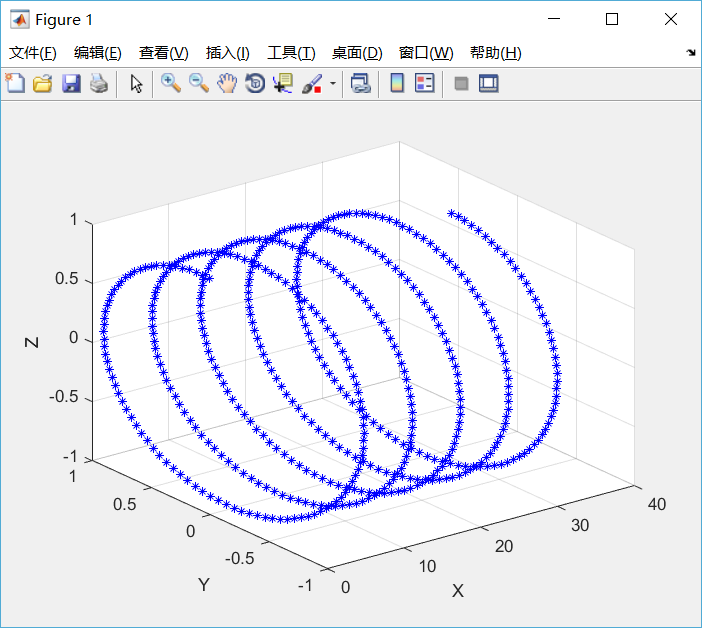

eg.绘制三维螺旋线（向量为参数）和三维图形（矩阵为参数）
x=0: pi/50: 10*pi;
y=sin(x);
z=cos(x);
plot3(x,y,z,'*b','markersize',5);
xlabel('X');%设置坐标说明
ylabel('Y');
zlabel('Z');
grid on%画图添加网格线
figure(2)% 重新开启一个绘画窗口
[x,y] = meshgrid (-2: 0.1:2, -2: 0.1:2);
z=x.*exp(-x. ^ 3-y.^2);
plot3(x,y,z)
grid on
2）网图函数
| 函数名 | 说明 |
|---|---|
| mesh | 三维网格图 |
| meshc | 将网格与等高线结合 |
| meshz | 屏蔽的网格图 |
| meshgrid | 生成网格点 |
3）着色函数 Surf (x,y,z,c)
eg.分别绘制三维面图，带等高线的面图，带屏蔽图的面图
x = -18: 0.5 :18;y = x`;a = ones (size (y)) * x;b = y * ones (size (x));c = sqrt (a.^2 + b.^2) + eps;z = sin(c) ./ c;mesh (z);figure(2)z = hilb (10);mesh (z);figure(3)[x,y] = meshgrid([-4:0.5:4]);z = sqrt(x.^ 2 + y.^2);meshc(x,t,z) %contour surfacefigure(4)[x,y]=meshgrid([-4:0.5:4]);mesh(z) %cover the gridcolormap([0 0 1])figure(5)[x,y] = meshgrid ([-4:0.5:4]);z= sqrt(x.^ 2 + y.^2);surf(z)
2.特殊的图形函数
| 函数名 | 说明 |
|---|---|
| bar3 | 三维条形图 |
| comet3 | 三维彗星轨迹图 |
| ezgraph3 | 控制绘制三维彗星图 |
| pie3 | 三维饼状图 |
| scatter3 | 三维散射图 |
| stem3 | 三维离散数据图 |
| surfc | 着色图等高线结合 |
| trisurf | 三角形表面图 |
| trimesh | 三角形网格图 |
| waterfall | 瀑布图 |
| cylinder | 柱面图 |
| sphere | 球面图 |
eg.绘制三维饼状图/着色等高线图/三维等高线图、柱面图、球面图
