该项目主要参考了立创EDA开源广场的项目：

esp8285芯片ESP-01F模块为主控，MAX9814音频采集模块，WS2812 2020rgb灯珠，Arduino编程环境简单制作一个律动灯条。

因为正在学习硬件PCB，所以只能算是一个仿照。

硬件：

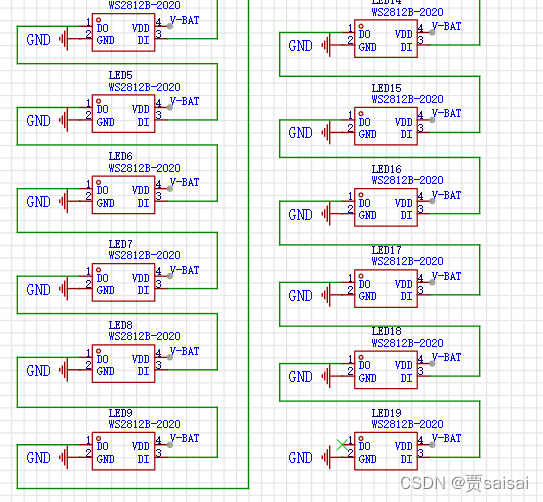

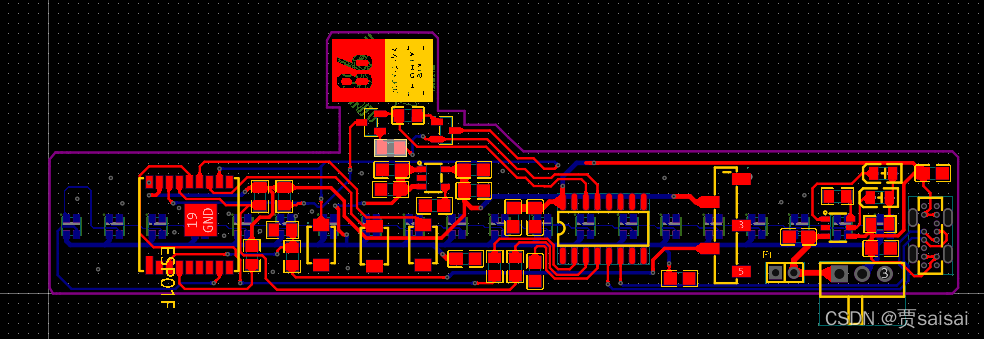

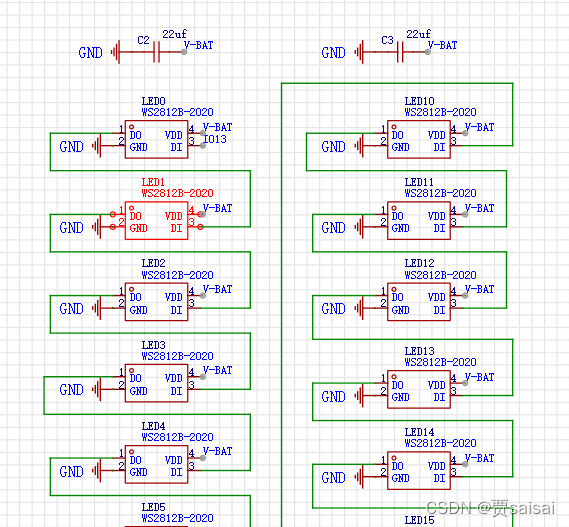

下面附上原理图和pcb：

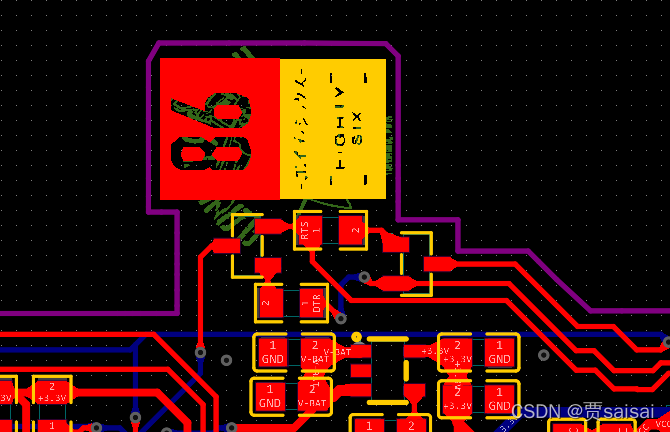

 相比原项目，我做的只是一个学习项目，为了能白嫖pcb打样，原来的30个ws2812我只用了20个，原项目的自动下载电路IMH3A因为太贵了淘宝还不包邮就换成了两个L8050Q，因为是后面画好pcb买材料时发现的，所以L8050Q没有位置放了，所以pcb就不是长条形状了。只能往外面扩展了。



为了板子好看所以把所有元件的丝印都去掉了，看的时候不是很方便。我第一次尝试很小的板子布线，过孔也不少，但还是学到些东西。

这个项目主要采用的一节锂电池就行，大概在4v左右，标的是3.7v。通过typeC充电，LED指示。

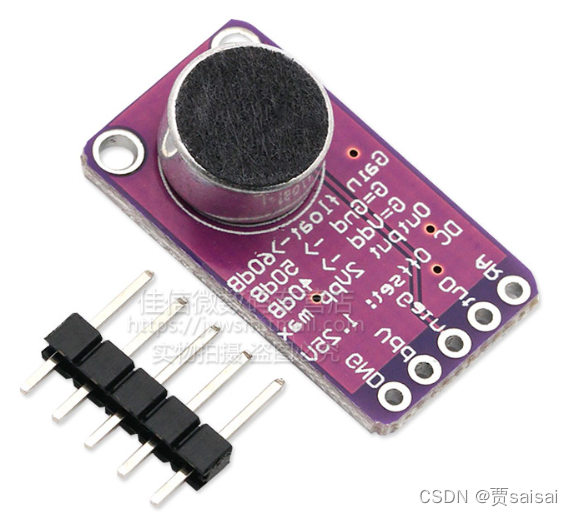

通过MAX9814进行音频采集模拟值。

上面标注了DC offset（直流偏移）：1.2v。而esp8285或者8266的ADC采样只能接收1v，所以采集的ADC信号要进行串联电阻分压，具体咪头电路详解可以参照：

卓大大的咪头电路分析

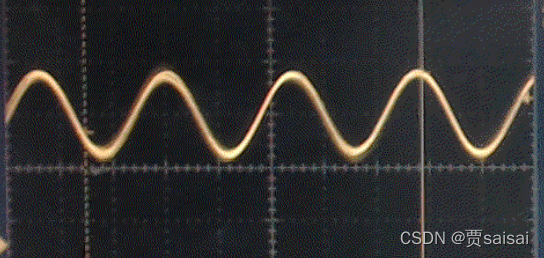

所以电压信号是一个在不断变化的类似交流信号向上偏置的结果。

下面附上pcb和原理图资料：

EDA版本和AD版本的pcb和原理图

软件：

 主要需要库有：

 注意这个库的最新版本我的有错误，如果运行发现程序出错的显示库里面有错，建议下载旧版本试试。

ADC采样：

 采集ADC的引脚是A0。

 因为是关于1.25v上下波动的，所以把采集到的ADC减去1.25v即默认没有声音下采集到的电压值。（我测到的是480）

ws2812灯的点亮：

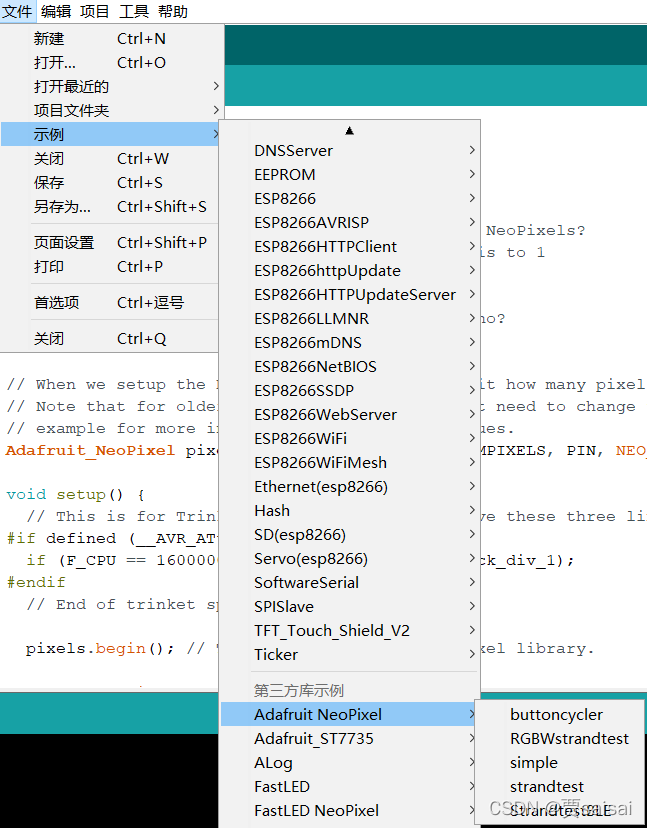

 利用这个simple库可以轻松点亮灯以及改变颜色。

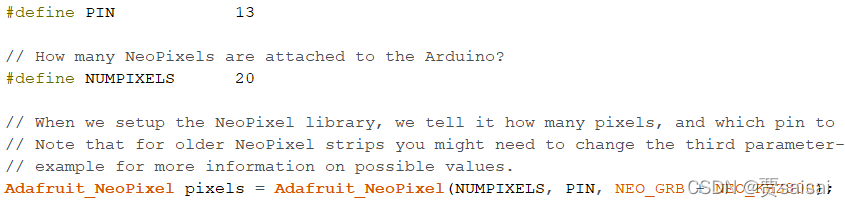

 定义好引脚和灯的数量

用 RGB点亮第i个灯。

滤波：

我利用过均值滤波，冒泡排序取中值发现效果都不好，所以又去掉了，采用了十个值求平均值，这里可以再试试不滤波

下面把均值滤波+冒泡排序滤波和普通均值滤波两种最后调出的可行的代码附上：

均值滤波+冒泡排序滤波：

参考：

十大排序算法详解（一）冒泡排序、选择排序、插入排序、快速排序、希尔排序

// NeoPixel Ring simple sketch (c) 2013 Shae Erisson
// released under the GPLv3 license to match the rest of the AdaFruit NeoPixel library#include <Adafruit_NeoPixel.h>#define NOISE 5       //噪音底线#ifdef __AVR__#include <avr/power.h>
#endif// Which pin on the Arduino is connected to the NeoPixels?
// On a Trinket or Gemma we suggest changing this to 1
#define PIN            13// How many NeoPixels are attached to the Arduino?
#define NUMPIXELS      20// When we setup the NeoPixel library, we tell it how many pixels, and which pin to use to send signals.
// Note that for older NeoPixel strips you might need to change the third parameter--see the strandtest
// example for more information on possible values.
Adafruit_NeoPixel pixels = Adafruit_NeoPixel(NUMPIXELS, PIN, NEO_GRB + NEO_KHZ800);int delayval = 10; // delay for half a secondvoid setup() {// This is for Trinket 5V 16MHz, you can remove these three lines if you are not using a Trinket
#if defined (__AVR_ATtiny85__)if (F_CPU == 16000000) clock_prescale_set(clock_div_1);
#endif// End of trinket special codepixels.begin(); // This initializes the NeoPixel library.Serial.begin(115200);
}void loop() {int ADC_VALUE[100];int last_VALUE=0;int ADC_sort[10];int light_ADC=0;for(int i=0;i<100;i++){ADC_VALUE[i]=analogRead(A0);}for(int i=0;i<10;i++){int ADC_compute=0;for(int j=i*10;j<(i*10+10);j++){ADC_compute+=ADC_VALUE[j];}ADC_sort[i]=ADC_compute/10;}last_VALUE=last_VALUE/10;//平均值滤波，10个，上面//下面冒泡排序,优化版本int my_position = 9;for(int i=0;i<9;i++){boolean isSwap = false;int newPosition = 0;for(int j=0;j<my_position;j++){if(ADC_sort[j]>ADC_sort[j+1]){int temp=ADC_sort[j];ADC_sort[j]=ADC_sort[j+1];ADC_sort[j+1]=temp;isSwap = true;  newPosition = j;       }if(!isSwap){break;}my_position = newPosition;}}light_ADC=(ADC_sort[5]+ADC_sort[6])/2;light_ADC = abs(475 - light_ADC);//  Serial.println( light_ADC);light_ADC = (light_ADC <= NOISE) ? 0 : light_ADC; int num;if(light_ADC<12){num=light_ADC/2;}else{num=light_ADC/3;}if(num>=21){num=20;}   for(int i=0;i<num;i++){if(i<=10){pixels.setPixelColor(i, pixels.Color(50,255-i*25,0)); // Moderately bright green color. pixels.show(); // This sends the updated pixel color to the hardware.delay(7);}else{pixels.setPixelColor(i, pixels.Color(50,5,255-(i-10)*25)); // Moderately bright green color. pixels.show(); // This sends the updated pixel color to the hardware.delay(7);}}for(int i=num;i>=0;i--){pixels.setPixelColor(i, pixels.Color(0,0,0)); // Moderately bright green color. pixels.show(); // This sends the updated pixel color to the hardware.delay(7);}}// For a set of NeoPixels the first NeoPixel is 0, second is 1, all the way up to the count of pixels minus one.

普通均值滤波：

// NeoPixel Ring simple sketch (c) 2013 Shae Erisson
// released under the GPLv3 license to match the rest of the AdaFruit NeoPixel library#include <Adafruit_NeoPixel.h>#define NOISE 40       //噪音底线#ifdef __AVR__#include <avr/power.h>
#endif// Which pin on the Arduino is connected to the NeoPixels?
// On a Trinket or Gemma we suggest changing this to 1
#define PIN            13// How many NeoPixels are attached to the Arduino?
#define NUMPIXELS      20// When we setup the NeoPixel library, we tell it how many pixels, and which pin to use to send signals.
// Note that for older NeoPixel strips you might need to change the third parameter--see the strandtest
// example for more information on possible values.
Adafruit_NeoPixel pixels = Adafruit_NeoPixel(NUMPIXELS, PIN, NEO_GRB + NEO_KHZ800);void setup() {// This is for Trinket 5V 16MHz, you can remove these three lines if you are not using a Trinket
#if defined (__AVR_ATtiny85__)if (F_CPU == 16000000) clock_prescale_set(clock_div_1);
#endif// End of trinket special codepixels.begin(); // This initializes the NeoPixel library.Serial.begin(115200);
}void loop() {int ADC_VALUE[100];int last_VALUE=0;int ADC_sort[10];int light_ADC=0;int ADC_compute=0;for(int i=0;i<10;i++){ADC_compute+=analogRead(A0);}last_VALUE=ADC_compute/10;//平均值滤波，10个，上面light_ADC=last_VALUE;light_ADC=abs(last_VALUE-480);light_ADC = (light_ADC <= NOISE) ? 0 :(light_ADC-15); Serial.println(abs(last_VALUE-480));int num;num=light_ADC/8;if(num>=21){num=20;}   for(int i=0;i<num;i++){if(i<=10){pixels.setPixelColor(i, pixels.Color(50,255-i*25,0)); // Moderately bright green color. pixels.show(); // This sends the updated pixel color to the hardware.delay(10);}else{pixels.setPixelColor(i, pixels.Color(50,5,255-(i-10)*25)); // Moderately bright green color. pixels.show(); // This sends the updated pixel color to the hardware.delay(10);}}// delay(10);for(int i=num;i>=0;i--){pixels.setPixelColor(i, pixels.Color(0,0,0)); // Moderately bright green color. pixels.show(); // This sends the updated pixel color to the hardware.delay(1);}}// For a set of NeoPixels the first NeoPixel is 0, second is 1, all the way up to the count of pixels minus one.

主要是把灯挨个点亮，再挨个熄灭，把采集到的ADC除以某个数计算点的个数。

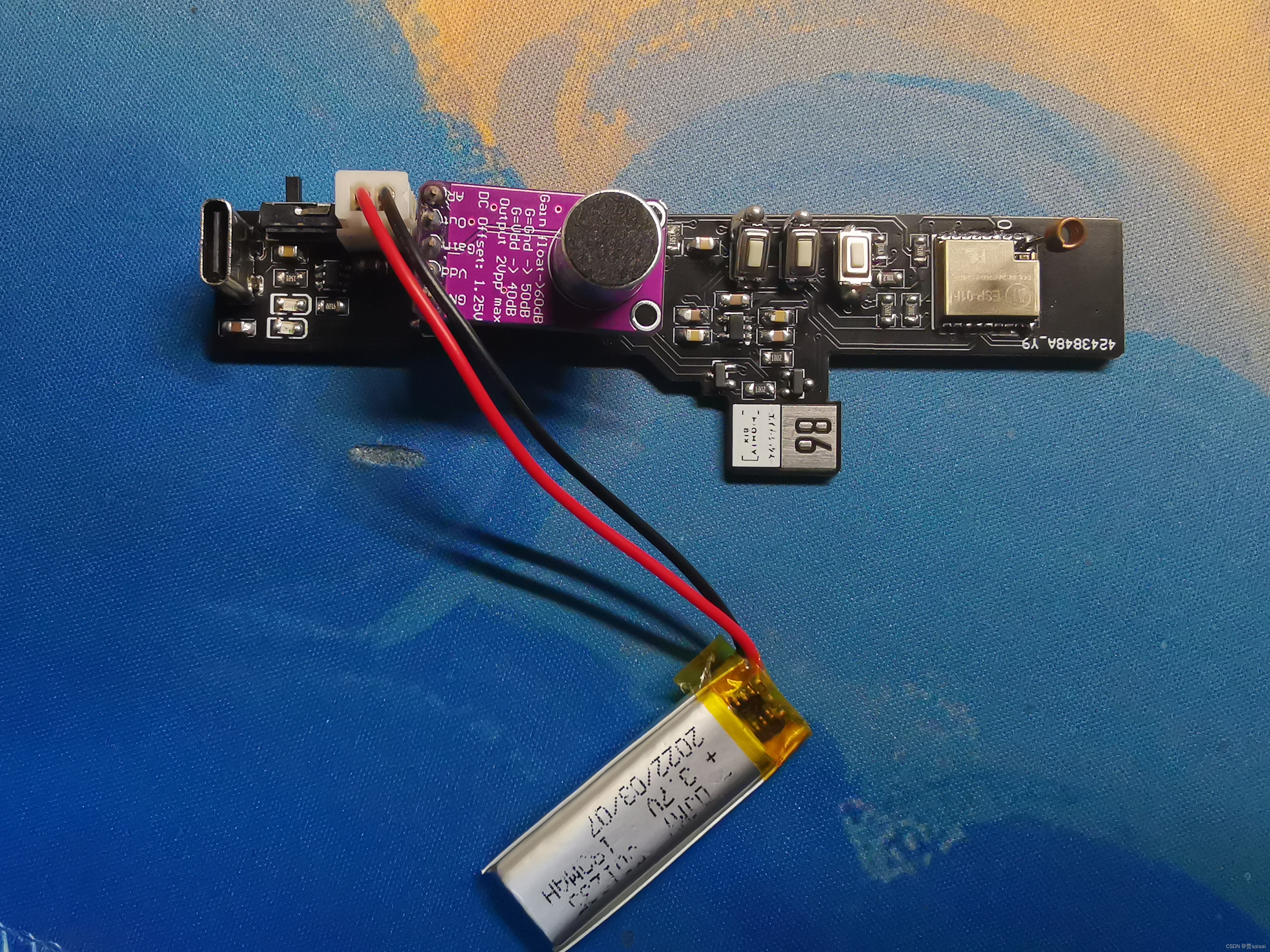

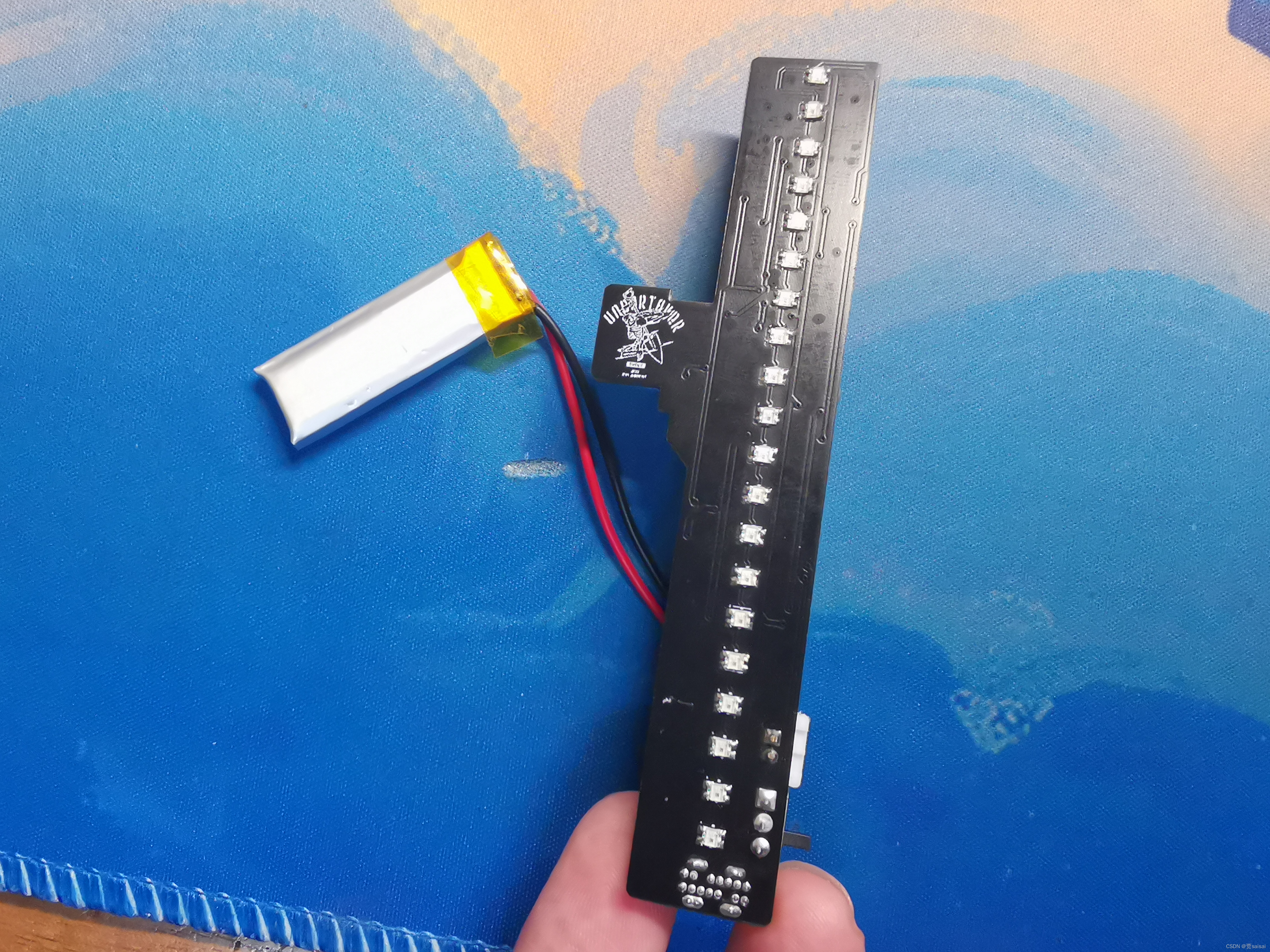

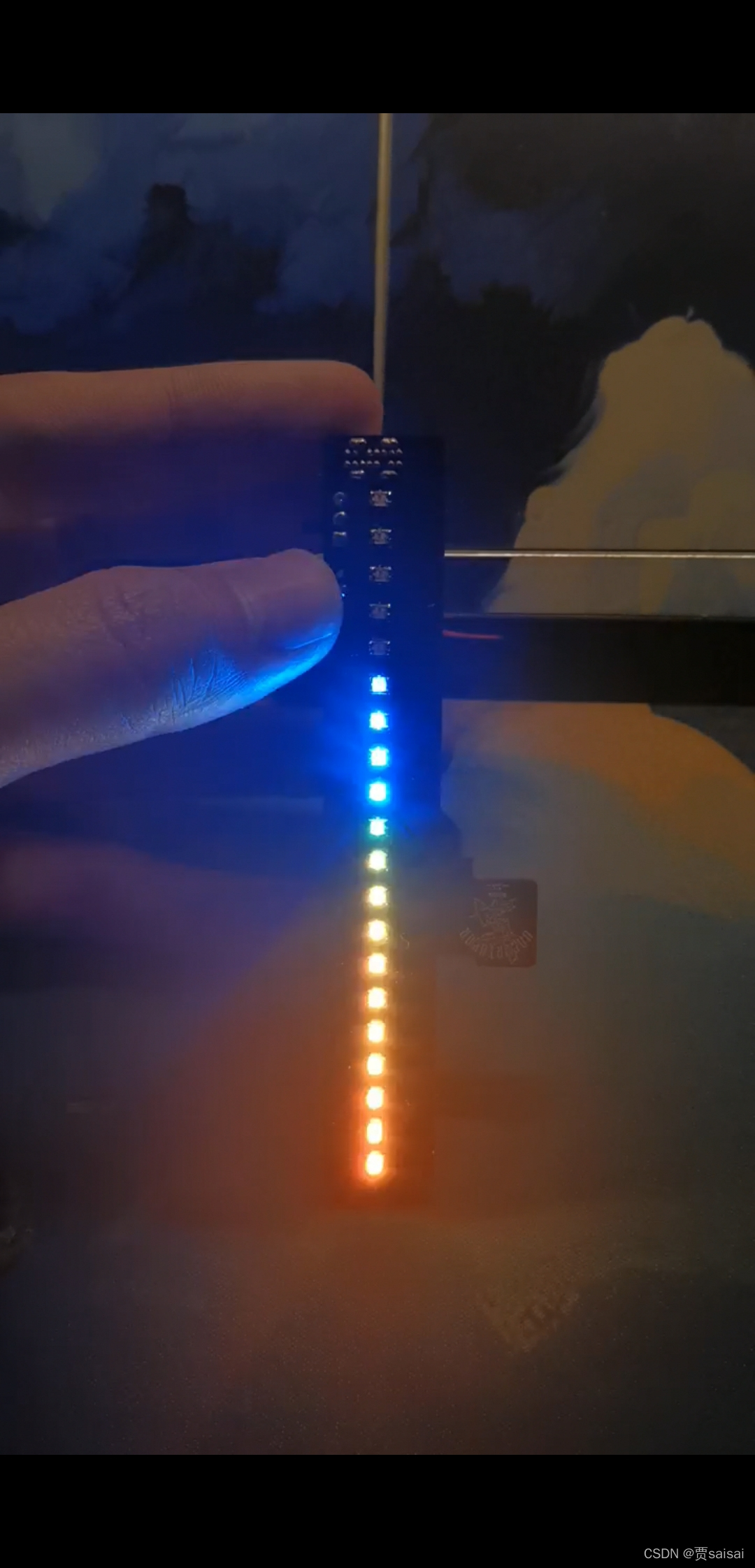

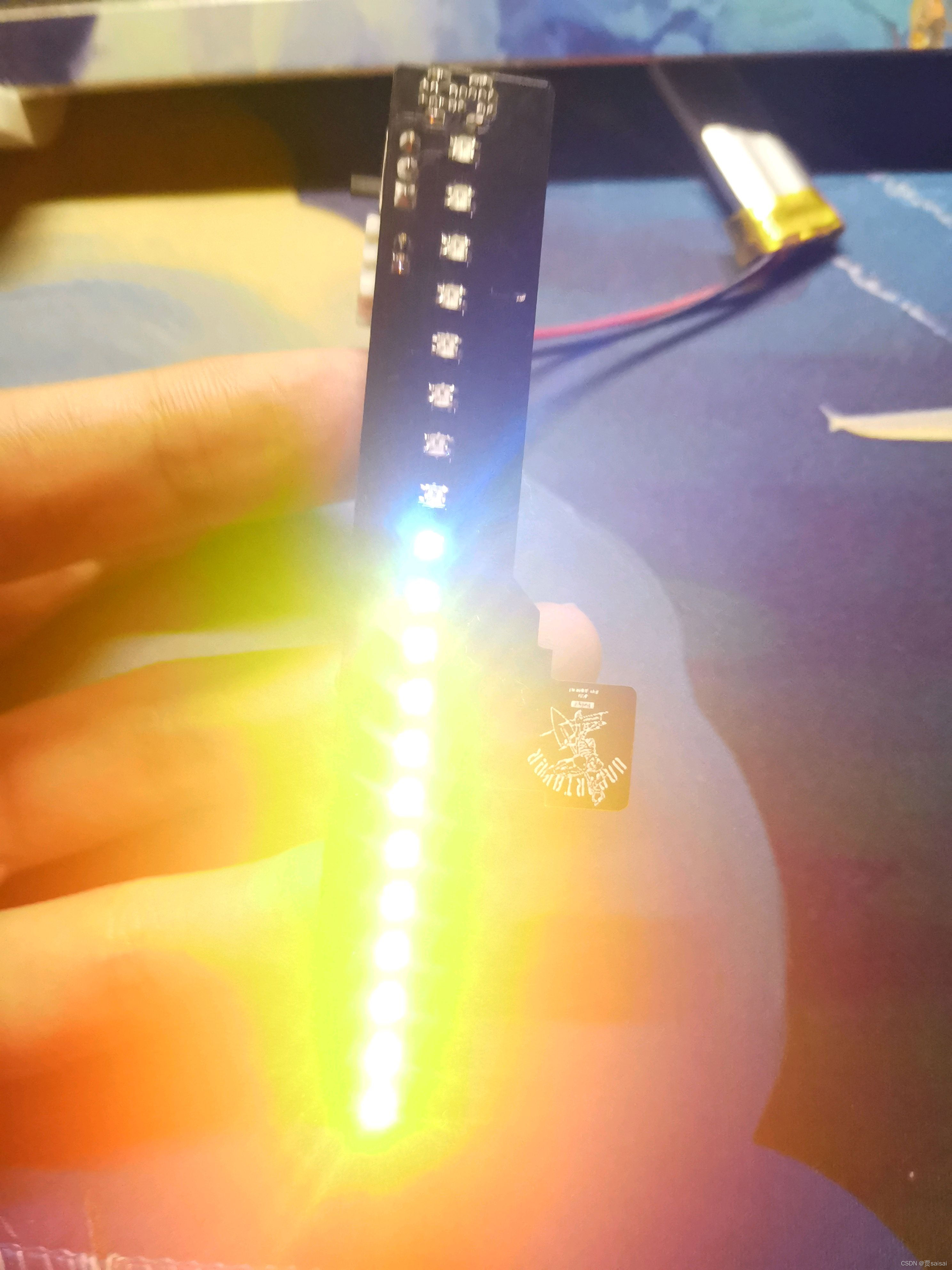

附上实物图：

 按键买错了，所以焊接成那样了

主要材料：

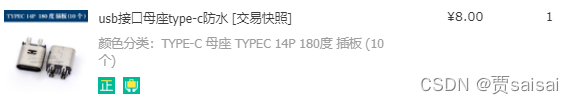

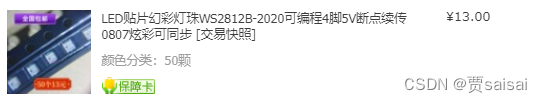

 这个轻触开关我买错了，封装买大了：



不完善之处：这个灯感觉采集的值不是线性的，所以计算点亮灯的个数的计算方法还有待改进，按键啥的还没用到，网页啥的也没写，esp8266这些感觉开发不是很方便，库隐藏起来还需要到本地文件找，下载程序也比起keil要慢一些。
