二维码打印

1. 二维码简介

二维码（2-dimensional bar code），又称二维条码，它是用特定的几何图形按一定规律在平面（二维方向）上分布的黑白相间的图形，是所有信息数据的一把钥匙。在现代商业活动中，可实现的应用十分广泛，如：产品防伪/溯源、广告推送、网站链接、数据下载、商品交易、定位/导航、电子凭证、车辆管理等等。根据编码规则的不同，二维码主要有Data Matrix,MaxiCode, Aztec,QR Code, Vericode,PDF417,Ultracode, Code 49, Code 16K, Han Xin Code 等，现在使用最多的的是QR Code。

2.QR CODE码

QR Code码是由日本Denso公司于1994年9月研制的一种矩阵二维码符号，目的是用来追踪汽车零部件（从QRCode的诞生原因可以看出它跟ERP颇有渊源）。

2.1QRCode优点

快速：

在用CCD识读QR Code码时，整个QR Code码符号中信息的读取是通过QR Code码符号的位置探测图形，用硬件来实现，因此，信息识读过程所需时间很短，它具有超高速识读特点。

全方位：

QR Code码具有全方位（360°）识读特点,这是QR Code码优于行排式二维条码如四一七条码的另一主要特点,由于四一七条码是将一维条码符号在行排高度上的截短来实现的,因此,它很难实现全方位识读,其识读方位角仅为±10°。

信息容量大：

QRCode最大的数据容量是（冗余级别为L时）：

数字数据：7,089个字符

字母数据: 4,296个字符

8位字节数据: 2,953个字符

中国/日本汉字数据：1,817个字符

容错率高：

根据不同的冗余级别，QRCode具有一定的容错率，二维码被污损的面积在一定的范围内时还可以被读取出来，二维码有4种冗余级别，分别具有不同的纠错能力：

L级：约可纠错7%的数据码字

M级：约可纠错15%的数据码字

Q级：约可纠错25%的数据码字

H级：约可纠错30%的数据码字

2.2QRCode原理

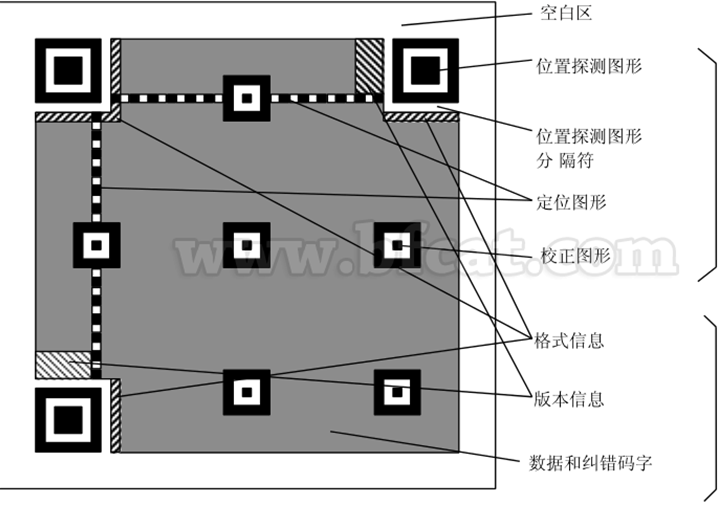

QRCode原理就是把信息以01编码打出来，深色模块表示二进制"1"，浅色模块表示二进制"0"，以下是QRCode的具体的编码信息分布图

位置探测图形、位置探测图形分隔符：

用于对二维码的定位，对每个QR码来说，位置都是固定存在的，只是大小规格会有所差异；这些黑白间隔的矩形块很容易进行图像处理的检测。

校正图形：

根据尺寸的不同，矫正图形的个数也不同。矫正图形主要用于QR码形状的矫正，尤其是当QR码印刷在不平坦的面上，或者拍照时候发生畸变等。

定位图形：

这些小的黑白相间的格子就好像坐标轴，在二维码上定义了网格。

格式信息：

表示该二维码的纠错级别，分为L、M、Q、H；

数据区域：

使用黑白的二进制网格编码内容。8个格子可以编码一个字节。

版本信息：

即二维码的规格，QR码符号共有40种规格的矩阵（一般为黑白色），从21x21（版本1），到177x177（版本40），每一版本符号比前一版本每边增加4个模块。

纠错码字：

用于修正二维码损坏带来的错误。

2.3简要编码过程

1、数据分析：确定编码的字符类型，按相应的字符集转换成符号字符；选择纠错等级，在规格一定的条件下，纠错等级越高其真实数据的容量越小。

2、数据编码：将数据字符转换为位流，每8位一个码字，整体构成一个数据的码字序列。其实知道这个数据码字序列就知道了二维码的数据内容。

3、纠错编码：按需要将上面的码字序列分块，并根据纠错等级和分块的码字，产生纠错码字，并把纠错码字加入到数据码字序列后面，成为一个新的序列。

在二维码规格和纠错等级确定的情况下，其实它所能容纳的码字总数和纠错码字数也就确定了，比如：版本10，纠错等级时H时，总共能容纳346个码字，其中224个纠错码字。就是说二维码区域中大约1/3的码字时冗余的。对于这224个纠错码字，它能够纠正112个替代错误（如黑白颠倒）或者224个拒读错误（无法读到或者无法译码），这样纠错容量为：112/346=32.4%

4、构造最终数据信息：在规格确定的条件下，将上面产生的序列按次序放入分块中按规定把数据分块，然后对每一块进行计算，得出相应的纠错码字区块，把纠错码字区块按顺序构成一个序列，添加到原先的数据码字序列后面。如：D1, D12, D23, D35, D2, D13, D24, D36, ... D11, D22, D33, D45, D34, D46, E1, E23,E45, E67, E2, E24, E46, E68，...

5、构造矩阵：将探测图形、分隔符、定位图形、校正图形和码字模块放入矩阵中。

把上面的完整序列填充到相应规格的二维码矩阵的区域中

6、掩摸：将掩摸图形用于符号的编码区域，使得二维码图形中的深色和浅色（黑色和白色）区域能够比率最优的分布。

3.框架安装

1、上传qrcode1.5.jar至数据库服务器/home/oraprod/(路径随意)

2、telnet用oracle用户登录数据库服务器(oraprod)

3、进入qrcode1.5.jar所在目录：cd /home/oraprod

4、执行以下命令：loadjava -u apps/cpnds2014apps@PROD -r -v –f qrcode1.5.jar

4.二维码开发

4.1JSP

可直接编译一下代码，作用主要是调用encode2方法，通过jsp将要显示的二维码内容contents转换成矩阵二维码符号，即qrcode码。

 1 create or replace and compile java source named APPS.cux_qrcode as
 2 import java.awt.image.BufferedImage;
 3 import java.io.File;
 4 import java.io.IOException;
 5 import java.util.Hashtable;
 6 import javax.imageio.ImageIO;
 7 import com.google.zxing.BarcodeFormat;
 8 import com.google.zxing.BinaryBitmap;
 9 import com.google.zxing.DecodeHintType;
10 import com.google.zxing.LuminanceSource;
11 import com.google.zxing.MultiFormatReader;
12 import com.google.zxing.MultiFormatWriter;
13 import com.google.zxing.CuxMultiFormatWriter;
14 import com.google.zxing.Reader;
15 import com.google.zxing.ReaderException;
16 import com.google.zxing.Result;
17 import com.google.zxing.client.j2se.BufferedImageLuminanceSource;
18 import com.google.zxing.client.j2se.MatrixToImageWriter;
19 import com.google.zxing.common.ByteMatrix;
20 import com.google.zxing.common.HybridBinarizer;
21 import oracle.sql.* ;
22 import java.sql.*;
23 import java.io.OutputStream;
24
25 public class QRCode
26 {
27
28 public static String encode(String content,String path,int width,int height)
29   {
30    try {
31             ByteMatrix byteMatrix;
32             byteMatrix= new MultiFormatWriter().encode(content, BarcodeFormat.QR_CODE, width, height);
33             File file = new File(path);
34             MatrixToImageWriter.writeToFile(byteMatrix, "png", file);
35             return "S";
36         } catch (Exception e) {
37             e.printStackTrace();
38             return "-1@"+e.toString();
39         }
40   }
41
42   public static BLOB encode2(String contents,int width, int height,int padding, String imageFormat) {
43
44         try {
45
46             ByteMatrix byteMatrix;
47             byteMatrix= new CuxMultiFormatWriter().encode(contents, BarcodeFormat.QR_CODE, width, height, padding);
48
49             Connection conn = DriverManager.getConnection(
50                     "jdbc:default:connection:") ;
51             BLOB outBlob = BLOB.createTemporary( conn, true , BLOB.DURATION_CALL) ;
52             MatrixToImageWriter.writeToStream(byteMatrix, imageFormat, outBlob.getBinaryOutputStream());
53
54             outBlob.getBinaryOutputStream().close();
55             return outBlob ;
56
57         } catch (Exception e) {
58             e.printStackTrace();
59             System.out.println(e.toString());
60         }
61     return null;
62     }
63
64   public static String decode(String imgPath){
65    try {
66         Reader reader = new MultiFormatReader();
67         File file = new File(imgPath);
68         BufferedImage image;
69         try {
70             image = ImageIO.read(file);
71             if (image == null) {
72                 System.out.println("Could not decode image");
73                 return "-1@Could not decode image";
74             }
75             LuminanceSource source = new BufferedImageLuminanceSource(image);
76             BinaryBitmap bitmap = new BinaryBitmap(new HybridBinarizer(
77                     source));
78             Result result;
79             Hashtable<DecodeHintType, String> hints = new Hashtable<DecodeHintType, String>();
80
81             result = new MultiFormatReader().decode(bitmap, hints);
82             String resultStr = result.getText();
83             return resultStr;
84
85         } catch (IOException ioe) {
86             return "-1@" + ioe.toString();
87         } catch (ReaderException re) {
88             return "-1@" + re.toString();
89         }
90
91     } catch (Exception ex) {
92         ex.printStackTrace();
93         return "-1@" + ex.toString();
94     }
95  }
96 }
97 /

代码

4.2调用JSP方法，获取二维码

可直接编译一下代码,无需更改。主要是获取到qrcode码到一个BLOB对象。并通过blob_to_clob方法，将BLOB转化成CLOB。

所用到的主要代码：

  1 --包头
  2 CREATE OR REPLACE PACKAGE cux_qrcode_util_pkg AS
  3
  4   g_qrcode_file_path  VARCHAR2(400) := '/cfd/';
  5   g_return_error_code VARCHAR2(3) := '-1@';
  6
  7   PROCEDURE decode(p_image_path IN VARCHAR2,
  8                    x_content    OUT VARCHAR2,
  9                    x_status     OUT VARCHAR2,
 10                    x_message    OUT VARCHAR2);
 11
 12   PROCEDURE encode(p_contents       IN VARCHAR2,
 13                    p_file_name      IN VARCHAR2,
 14                    p_width          IN NUMBER,
 15                    p_height         IN NUMBER,
 16                    x_full_file_name OUT VARCHAR2,
 17                    x_status         OUT VARCHAR2,
 18                    x_message        OUT VARCHAR2);
 19
 20   FUNCTION encode2(p_contents    IN VARCHAR2,
 21                    p_width       IN NUMBER,
 22                    p_height      IN NUMBER,
 23                    p_padding     IN NUMBER,
 24                    p_imageformat IN VARCHAR2) RETURN BLOB AS
 25
 26     LANGUAGE JAVA NAME 'QRCode.encode2(java.lang.String,int,int,int,java.lang.String) return oracle.sql.BLOB';
 27
 28   FUNCTION blob_to_clob(p_blob BLOB) RETURN CLOB;
 29
 30 END cux_qrcode_util_pkg;
 31 --包体
 32 CREATE OR REPLACE PACKAGE BODY cux_qrcode_util_pkg AS
 33
 34   g_debug       VARCHAR2(1) := nvl(fnd_profile.value('AFLOG_ENABLED'), 'N');
 35   g_request_id  NUMBER := fnd_global.conc_request_id;
 36   g_success     VARCHAR(1) := 'S';
 37   g_warning     VARCHAR2(1) := 'W';
 38   g_error       VARCHAR2(1) := 'E';
 39   g_date_format VARCHAR2(30) := 'YYYYMMDDHH24MISS';
 40
 41   FUNCTION encode(contents IN VARCHAR2,
 42                   filename IN VARCHAR2,
 43                   width    IN NUMBER,
 44                   height   IN NUMBER) RETURN VARCHAR2 AS
 45     LANGUAGE JAVA NAME 'QRCode.encode(java.lang.String,java.lang.String,int,int) return java.lang.String';
 46
 47   FUNCTION decode(imgpath IN VARCHAR2) RETURN VARCHAR2 AS
 48     LANGUAGE JAVA NAME 'QRCode.decode(java.lang.String) return java.lang.String';
 49
 50
 51   PROCEDURE encode(p_contents       IN VARCHAR2,
 52                    p_file_name      IN VARCHAR2,
 53                    p_width          IN NUMBER,
 54                    p_height         IN NUMBER,
 55                    x_full_file_name OUT VARCHAR2,
 56                    x_status         OUT VARCHAR2,
 57                    x_message        OUT VARCHAR2) IS
 58     l_status         VARCHAR2(1);
 59     l_message        VARCHAR2(4000);
 60     l_full_file_name VARCHAR2(1000);
 61     l_sysdate        VARCHAR2(20) := to_char(SYSDATE, g_date_format);
 62   BEGIN
 63     x_status  := g_success;
 64     x_message := NULL;
 65
 66     l_full_file_name := g_qrcode_file_path || p_file_name || l_sysdate ||
 67                         '.png';
 68     dbms_output.put_line('file_path: ' || l_full_file_name);
 69     l_message := substr(encode(p_contents,
 70                                l_full_file_name,
 71                                p_width,
 72                                p_height),
 73                         0,
 74                         4000);
 75
 76     IF l_message = g_success THEN
 77       l_status  := g_success;
 78       l_message := NULL;
 79     ELSE
 80       l_status := g_error;
 81     END IF;
 82
 83     x_status         := l_status;
 84     x_message        := l_message;
 85     x_full_file_name := l_full_file_name;
 86   EXCEPTION
 87     WHEN fnd_api.g_exc_unexpected_error THEN
 88       x_status  := g_error;
 89       x_message := 'encode Program Unexpected error.' || SQLERRM;
 90     WHEN fnd_api.g_exc_error THEN
 91       x_status  := g_warning;
 92       x_message := 'encode Program error.' || SQLERRM;
 93   END encode;
 94
 95   PROCEDURE decode(p_image_path IN VARCHAR2,
 96                    x_content    OUT VARCHAR2,
 97                    x_status     OUT VARCHAR2,
 98                    x_message    OUT VARCHAR2) IS
 99     l_status  VARCHAR2(1);
100     l_message VARCHAR2(4000);
101     l_content VARCHAR2(32767);
102   BEGIN
103     x_status  := g_success;
104     x_message := NULL;
105
106     l_content := decode(p_image_path);
107
108     IF instr(l_content, g_return_error_code) = 1 THEN
109       l_status  := g_error;
110       l_message := substr(l_content, length(g_return_error_code) + 1, 4000);
111       l_content := NULL;
112     ELSE
113       l_status := g_success;
114     END IF;
115
116     x_content := l_content;
117     x_status  := l_status;
118     x_message := l_message;
119   EXCEPTION
120     WHEN fnd_api.g_exc_unexpected_error THEN
121       x_status  := g_error;
122       x_message := 'decode Program Unexpected error.' || SQLERRM;
123     WHEN fnd_api.g_exc_error THEN
124       x_status  := g_warning;
125       x_message := 'decode Program error.' || SQLERRM;
126
127   END decode;
128
129   FUNCTION blob_to_clob(p_blob BLOB) RETURN CLOB IS
130     l_result CLOB;
131   BEGIN
132     dbms_lob.createtemporary(lob_loc => l_result, cache => FALSE, dur => 0);
133     wf_mail_util.encodeblob(p_blob, l_result);
134     RETURN(l_result);
135   END blob_to_clob;
136
137 END cux_qrcode_util_pkg;

代码

4.3定义报表，RTF模板。XML

报表示例，代码如下：

 1 CREATE OR REPLACE PACKAGE cux_fa_dual_pkg IS
 2   /*
 3     description:二维码打印测试
 4     TIME：2015/08/10     wang.chen
 5   */
 6   PROCEDURE main(errbuf OUT VARCHAR2, retcode OUT VARCHAR2);
 7
 8 END cux_fa_dual_pkg;
 9
10 CREATE OR REPLACE PACKAGE BODY cux_fa_dual_pkg IS
11
12   PROCEDURE output(p_text IN VARCHAR2) IS
13   BEGIN
14     fnd_file.put_line(fnd_file.output, p_text);
15     dbms_output.put_line(p_text);
16   END output;
17
18
19   PROCEDURE process_request(x_return_status OUT VARCHAR2, x_return_msg OUT VARCHAR) IS
20
21     CURSOR cur_dual IS
22       SELECT 'www.hand-china.com' company,
23              '启用时间: ' || substr(to_char(SYSDATE, 'YYYY-MM'), 1, 4) || '年' ||
24              substr(to_char(SYSDATE, 'YYYY-MM'), 6, 2) || '月' start_date
25         FROM dual
26        WHERE 1 = 1;
27
28     l_encoding_data VARCHAR2(32767);
29     l_blob          BLOB;
30     l_clob          CLOB;
31     l_width         NUMBER := 0;
32
33   BEGIN
34
35     -- l_width := 100;
36     output('<?xml version="1.0" encoding="UTF-8"?>');
37     output('<DUALS>');
38
39     FOR rec_dual IN cur_dual LOOP
40       --l_encoding_data := NULL;
41       l_encoding_data := l_encoding_data || rec_dual.company || chr(10) || chr(13);
42
43       l_encoding_data := l_encoding_data || rec_dual.start_date;
44       -- Dbms_Output.put_line(l_encoding_data);
45       IF length(l_encoding_data) > 32 THEN
46         l_width := 114;
47       ELSIF length(l_encoding_data) < 25 THEN
48         l_width := 100;
49       ELSE
50         l_width := 110;
51       END IF;
52
53       l_clob := NULL;
54       l_blob := cux_qrcode_util_pkg.encode2(p_contents    => l_encoding_data,
55                                             p_width       => l_width,
56                                             p_height      => l_width,
57                                             p_padding     => 0,
58                                             p_imageformat => 'png');
59       l_clob := cux_qrcode_util_pkg.blob_to_clob(l_blob);
60
61       output('<DUAL>');
62       output('<COMPANY>' || rec_dual.company || '</COMPANY>');
63       output('<START_DATE>' || rec_dual.start_date || '</START_DATE>');
64       output('<QRCODE>' || l_clob || '</QRCODE>');
65       --INSERT INTO cux_test_clob (clob_txt) VALUES (l_clob);
66       output('</DUAL>');
67
68     END LOOP;
69
70     output('</DUALS>');
71
72   EXCEPTION
73     WHEN OTHERS THEN
74       x_return_status := fnd_api.g_ret_sts_error;
75       x_return_msg    := substr(SQLERRM, 1, 1000);
76   END process_request;
77
78   PROCEDURE main(errbuf OUT VARCHAR2, retcode OUT VARCHAR2) IS
79     l_return_status VARCHAR2(1) := fnd_api.g_ret_sts_success;
80     l_return_msg    VARCHAR2(4000) := '';
81   BEGIN
82     errbuf  := '';
83     retcode := 0;
84
85     process_request(x_return_status => l_return_status, x_return_msg => l_return_msg);
86
87   EXCEPTION
88     WHEN fnd_api.g_exc_error THEN
89       retcode := 1;
90       errbuf  := REPLACE(l_return_msg, chr(0), ' ');
91     WHEN fnd_api.g_exc_unexpected_error THEN
92       retcode := 2;
93       errbuf  := REPLACE(l_return_msg, chr(0), ' ');
94     WHEN OTHERS THEN
95       retcode := 2;
96       errbuf  := SQLERRM;
97   END main;
98
99 END cux_fa_dual_pkg;

代码

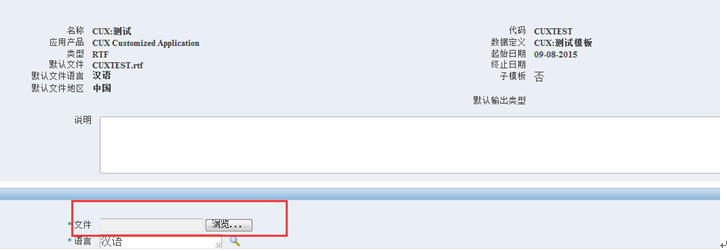

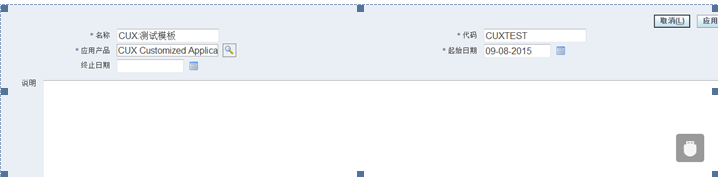

获取定义RTF模板时需加载的XML：

 1 <?xml version="1.0" encoding="GBK"?>
 2 <DUALS>
 3 <DUAL>
 4 <COMPANY>www.hand-china.com</COMPANY>
 5 <START_DATE>启用时间: 2015年08月</START_DATE>
 6 <QRCODE>iVBORw0KGgoAAAANSUhEUgAAAHIAAAByCAYAAACP3YV9AAADA0lEQVR42u2dQW7k
 7 MAwE/f9P794DBLHIalkUqoEcBshkbJXBkC1S8/xTV+hxCQSpBKkEqQQpSCVIJUgl
 8 SEEqQSpBKkEqQQpSXQjyeZ7Sz8/3//b6t8/76zr+uj76/qj1EKQgGZDV368uyNsF
 9 f/sA0NedWj9BCrJ3g29D6WqoeRuCq2Cr4LrrIUhBfguyGuJWk45T/nUIUpCzQFYB
10 VRcodX2CFORd5Qd9o29DNWVAWEcK8k6LbuprvVZBfgNyV7K0qwzoGgefraMgBYlY
11 Y1VznC4j0lZc15IUpCB76XsVTHdbi7bsuuVS2ggQpCBrBfOukEaHYMryG9vqIchh
12 IGnrqhrKUoU51WJyfGgV5CUg6XKj+wBU2ym7yU/XiBCkINnQWr3QapnQNQyoB4P+
13 XEEKco/pnU6GKAuMGilYLccEKchM+dFdoK55TpUNdBIVb1kRpCBbyUzVDKeTr9To
14 QfdBFaQgM+VHuvBOjQqkzXFBCnJvaKU3hruhMDVsdEqzliAFWQsp1dCYLrRpM3t8
15 85Ugh4OshhZqG6hbBtGbAKmySpCC7BXeVHKSLn9WP59uHhOkILOhlW796JrkdHJW
16 NSzGmOaCHApytWBPGw1UWbB6P1+P5QlSkGsLnjabq0CpVpRukiVIQe6x6Og0nLa4
17 0gcgbdtWE6QgkRvtlgWroZIeQaCsO0EKMmvRUaY73QCcGljt/j1BCvKM8qO7wFTI
18 pg6hSCdnghQka03Rlhy90ZwyCsYmO4IcCpK24KhkIfUFLV+NQghSkNk0PZ1M7Bqo
19 pd8vSEHuDa3V8oE28amDlnaHUkEKMrT9Apna6Y1dqt3z2NAqyEtA7v56BCpE0yPz
20 q8nVmEMFBTkUZMpk71pqVaBU8jK201yQl4CkmrDopq7UEdVUWSJIQZ4Nkgq53W0l
21 usy5totOkJfOR1LJUup4T2q0/trQKshLyo+qFZcajKWP/RyX7AhyOEj6i1JoEHSD
22 MQVckIJkQaozJEhBKkEqQSpBClIJUglSCVKQSpBKkEqQSpCCVAfqPyGDaYroYl8y
23 AAAAAElFTkSuQmCC</QRCODE>
24 </DUAL>
25 </DUALS>
