DBSCAN算法

本文简单介绍DBSCAN算法的原理及实现。

DBSCAN算法原理

基本概念

DBSCAN（Density-Based Spatial Clustering of Applications with Noise）是一种基于密度的空间聚类算法。该算法将具有足够密度的区域划分为簇，并在具有噪声的空间数据库中发现任意形状的簇，它将簇定义为密度相连的点的最大集合。

假设样本集为 $D=(x_1, x_2, ..., x_m)$ ，DBSCAN算法有如下相关定义：

$\epsilon$ -邻域：对于 $x_j∈D$ ，其 $\epsilon$ -邻域包含样本集 $D$ 中与 $x_j$ 的距离不大于 $\epsilon$ 的子样本集，即 $N_{\epsilon}(x_j)= \{x_i∈D|distance(x_i,x_j) \leqslant \epsilon \},$ 这个子样本集的个数记为 $|N_{\epsilon}(x_j)|$
核心点：对于任一样本 $x_j∈D$ ，如果其ϵϵ-邻域对应的 $N_{\epsilon}(x_j)$ 至少包含 $M i n P t s$ 个样本，即如果 $|N_{\epsilon}(x_j)|≥MinPts$ ，则 $x_j$ 是核心对象。
密度直达：如果 $x_i$ 位于 $x_j$ 的 $\epsilon$ -邻域中，且 $x_j$ 是核心对象，则称 $x_i$ 由 $x_j$ 密度直达。
密度可达：对于 $x_i$ 和 $x_j$ ,如果存在样本样本序列 $p_1,p_2,...,p_T$ ,满足 $p_1=x_i,pT=x_j$ , 且 $p_{t+1}$ 由 $p_t$ 密度直达，则称 $x_j$ 由 $x_i$ 密度可达。
密度相连：对于 $x_i$ 和 $x_j$ ,如果存在核心对象样本 $x_k$ ，使 $x_i$ 和 $x_j$ 均由 $x_k$ 密度可达，则称 $x_i$ 和 $x_j$ 密度相连。

注意：

密度直达是非对称的，若 $x_i$ 由 $x_j$ 密度直达，只有当 $x_i$ 也为核心对象时，才有 $x_j$ 由 $x_i$ 密度直达
密度可达是密度直达的传递闭包，是非对称的
密度相连是对称的

算法原理

总体思路

遍历每一个未处理的点
1. 如果为核心点，找出所有从该点密度可达的点，形成一个簇
2. 否则，标记后遍历下一个点

详细算法

算法1

输入：样本集 $D=(x_1, x_2, ..., x_m)$ ，参数 $(\epsilon, MinPts)$

输出：核心点集合 $\Omega$

初始化核心对象集合 $\Omega = \emptyset$
对于所有点 $x_j$ :
1. 找到样本 $x_j$ 的 $\epsilon$ -邻域子样本集 $N_{\epsilon}(x_j)$
2. 如果子样本集合个数满足 $|N_{\epsilon}(x_j)|≥MinPts$ ，将样本 $x_j$ 加入核心对象样本集合 $\Omega = \Omega \cup \{ x_j \}$

算法2

输入：样本集 $D=(x_1, x_2, ..., x_m)$ ，参数 $(\epsilon, MinPts)$

输出：簇划分结果 $C=\{ C_1, C_2, ..., C_k \}$

执行算法1，找到所有核心点 $\Omega$
初始化簇类别 $k = 0$ ，未访问样本集合 $\Gamma = D$ , 簇划分结果 $C=\emptyset$
如果核心点集合 $\Omega$ 不为空，则继续执行，否则算法结束
在核心对象集合 $\Omega$ 中，随机选择一个核心对象 $o$ ，初始化当前簇核心对象队列 $Ω_{cur}=\{o\}$ ，初始化当前簇样本集合 $C_k=\{o\}$ , 更新未访问样本集合 $Γ=Γ−{o}$
Repeat
如果当前簇核心对象集合 $Ω_{cur}\ne∅$ ，在 $Ω_{cur}$ 中取出一个核心对象 $o'$ ,通过邻域距离阈值 $ϵ$ 找出所有的 $ϵ$ -邻域子样本集 $N_ϵ(o′)$ ，令 $Δ=N_ϵ(o′)∩Γ$ , 更新当前簇样本集合 $C_k=C_k∪Δ$ , 更新未访问样本集合 $Γ = Γ - Δ$ , 更新 $Ω_{cur}=Ω_{cur}∪(Δ∩Ω)−o′$ ，更新核心对象集合 $Ω=Ω−C_k$
如果当前簇核心对象队列 $Ω_{cur}=∅$ ，则当前聚类簇 $C_k$ 生成完毕, 更新簇划分 $\cup C_k$ ， $k = k + 1$ ，转入步骤3。

DBSCAN算法实现

Sklearn DBSCAN

尝试使用sklearn中的DBSCAN算法。

# all import
from sklearn import datasets
import matplotlib.pyplot as plt
from sklearn.cluster import DBSCAN
import numpy as np
import time

# generate data
n_samples = 1500
noisy_circles = datasets.make_circles(n_samples=n_samples, factor=.5,noise=.05)
X, y = noisy_circles

# plot
plt.figure(figsize=(10, 5))
plt.subplot(1, 2, 1)
# plt.figure(1)
plt.scatter(X[:, 0], X[:, 1])plt.subplot(1, 2, 2)
# plt.figure(2)
plt.scatter(X[:, 0], X[:, 1], c=y)

请添加图片描述

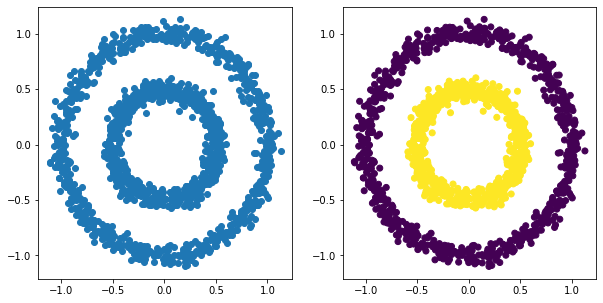

上图是sklearn生成的数据，右图是根据label直接绘制的结果。

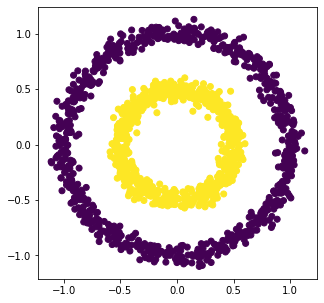

下面使用sklearn中的DBSCAN类对数据X进行聚类。

# run sklearn DBSCAN to predict
y_pred = DBSCAN(eps=0.1).fit_predict(X)# plot sklearn DBSCAN result
plt.figure(figsize=(5, 5))
plt.scatter(X[:, 0], X[:, 1], c=y_pred)

在这里插入图片描述

My DBSCAN

此部分代码为笔者依据上述伪代码实现，未经过优化

# my DBSCAN algorithm
from sklearn.metrics.pairwise import pairwise_distancesclass MyDBSCAN:def __init__(self, X, eps=0.5, minPts=5):"""@param:X: input dataset, (n, m)eps: minPts:"""self.X = Xself.n = len(X)self.eps = epsself.minPts = minPtsdef get_core_points(self):"""@return:core_points: the index of core points"""core_points = []for i in range(self.n):neighbors = self.get_neighbors(i)if len(neighbors) >= self.minPts:core_points.append(i)return core_pointsdef get_neighbors(self, point_idx):"""@param:point_idx: index of point@return:neighbors: neighbors of point"""neighbors = []for i in range(self.n):if self.dis_mat[point_idx][i] < self.eps:neighbors.append(i)return neighborsdef compute_dis_mat(self):"""@param:X: input dataset, (n, m)@return:self.dis_mat: (n, n)"""self.dis_mat = pairwise_distances(X)returndef random_choose(self, points):"""random choose a point"""# return points[0]return points[np.random.randint(0, len(points))]def fit_predict(self):"""@param:X: input dataset, (n, m)@return:y_pred: predicted result, (n,)"""# computer distance matrixself.compute_dis_mat()core_points = set(self.get_core_points())waiting_points = set([i for i in range(len(self.X))])cluster = -1 * np.ones(self.n, dtype=np.int32)k = 0while len(core_points) > 0:o = self.random_choose(list(core_points))cur_core_points = set()cur_core_points.add(o)cur_cluster = set()cur_cluster.add(o)waiting_points.remove(o)while True:if len(cur_core_points) > 0:point = list(cur_core_points)[0]neighbors = set(self.get_neighbors(point))delta = neighbors & waiting_pointscur_cluster = cur_cluster | deltawaiting_points = waiting_points - deltacur_core_points = cur_core_points | (delta & core_points)cur_core_points.remove(point)core_points = core_points - cur_clusterelse:cluster[list(cur_cluster)] = kk += 1breakreturn cluster

将其用到sklearn生成的数据集上测试效果：

n_samples = 500
noisy_circles = datasets.make_circles(n_samples=n_samples, factor=.5,noise=.05)
X, y = noisy_circles

start = time.time()
y_my_pred = MyDBSCAN(X=X, eps=0.15).fit_predict()
end1 = time.time()
y_pred = DBSCAN(eps=0.15).fit_predict(X)
end2 = time.time()print('{:15} {:5} {:3}'.format('Algorithm', 'Time', 'NMI'))
print('{:15} {:5.2f} {:3}'.format('My DBSCAN ', end1 - start, metrics.normalized_mutual_info_score(y, y_my_pred)))
print('{:15} {:5.2f} {:3}'.format('Sklearn DBSCAN', end2 - end1, metrics.normalized_mutual_info_score(y, y_pred)))

Algorithm       Time  NMI
My DBSCAN       0.11  1.0
Sklearn DBSCAN  0.00  1.0

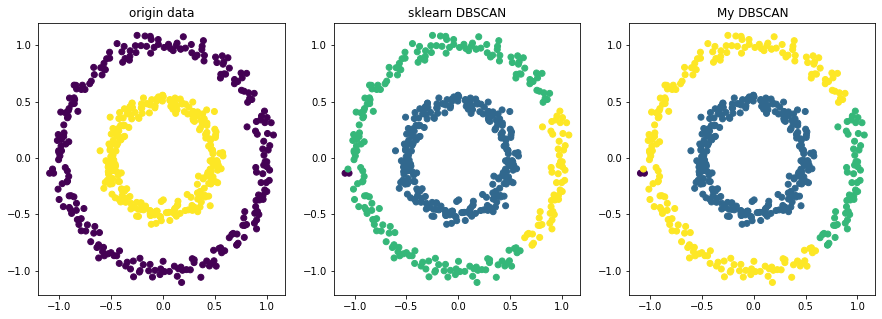

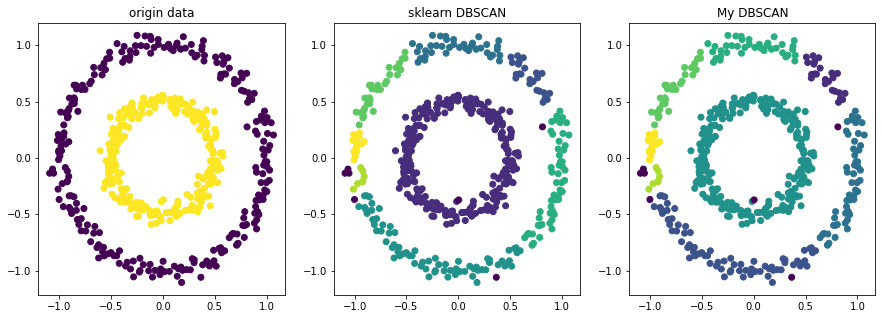

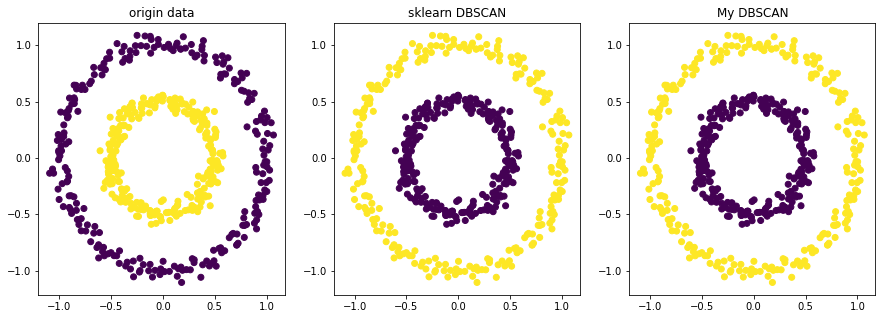

# plot sklearn DBSCAN result
plt.figure(figsize=(15, 5))
plt.subplot(1, 3, 1)
plt.scatter(X[:, 0], X[:, 1], c=y)
plt.title('origin data')plt.subplot(1, 3, 2)
plt.scatter(X[:, 0], X[:, 1], c=y_pred)
plt.title('sklearn DBSCAN')plt.subplot(1, 3, 3)
plt.scatter(X[:, 0], X[:, 1], c=y_my_pred)
plt.title('My DBSCAN')
