一、CY7C68013简介
CY7C68013是Cypress公司的FX2系列芯片，是一款USB2.0芯片，最大传输速度60MByte/S ，半双工通信方式。
| 功能 | 引脚 | 说明 |
| FD0~FD7 | 18~25 | 数据线低字节 |
| FD8~FD15 | 45~52 | 数据线高字节 |
| FIFOADDR0 FIFOADDR1 | 37 38 | 地址线，接收：2'b00 发送：2'b10 |
| SLRD | 1 | 读控制信号，低电平有效 |
| SLWR | 2 | 写控制信号，低电平有效 |
| FLAGA FLAGB FLAGC FLAGD | 31 30 29 40 | 可通过程序配置，映射到不同功能，一般用于指示fifo的空、满状态 |
| SLCS | 40 | 片选信号，拉低即可，与FLAGD复用，一般程序设计尽量避免FLAGD的使用 |
| PKTEND | 39 | 数据包结束标志信号 ，一般拉高即可 |
| SLOE | 35 | 输出使能，低电平有效（接收USB数据时使用） |
1.1 Cy7C68013的Slave FIFO模式

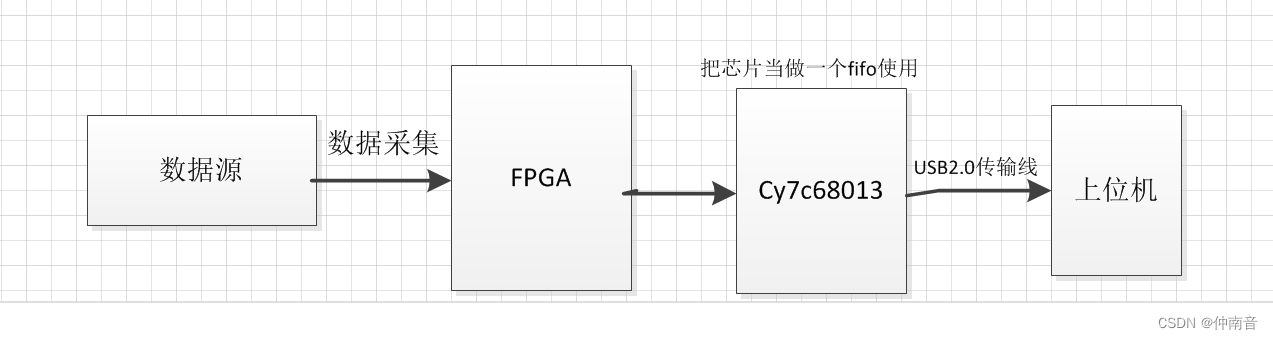

Cy7C68013内嵌一个8051处理器，将芯片Slave FIFO 相关的寄存器修改，控制芯片工作在Slave FIFO模式下。外部逻辑（如FPGA）即可按照SlaveFIFO的传输时序，高速与主机进行通讯，而在通讯过程中不需要8051固件的参与。

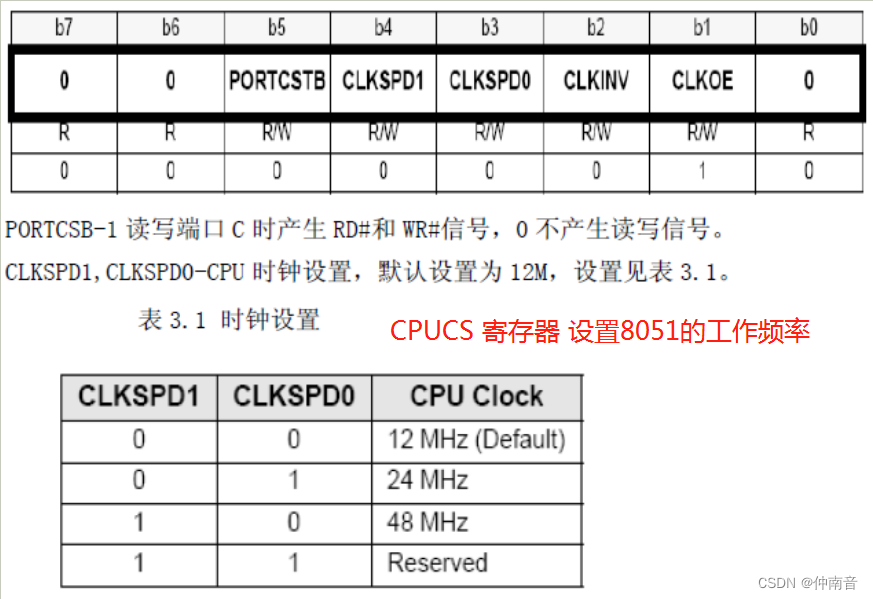

1.2、Slave FIFO模式相关寄存器

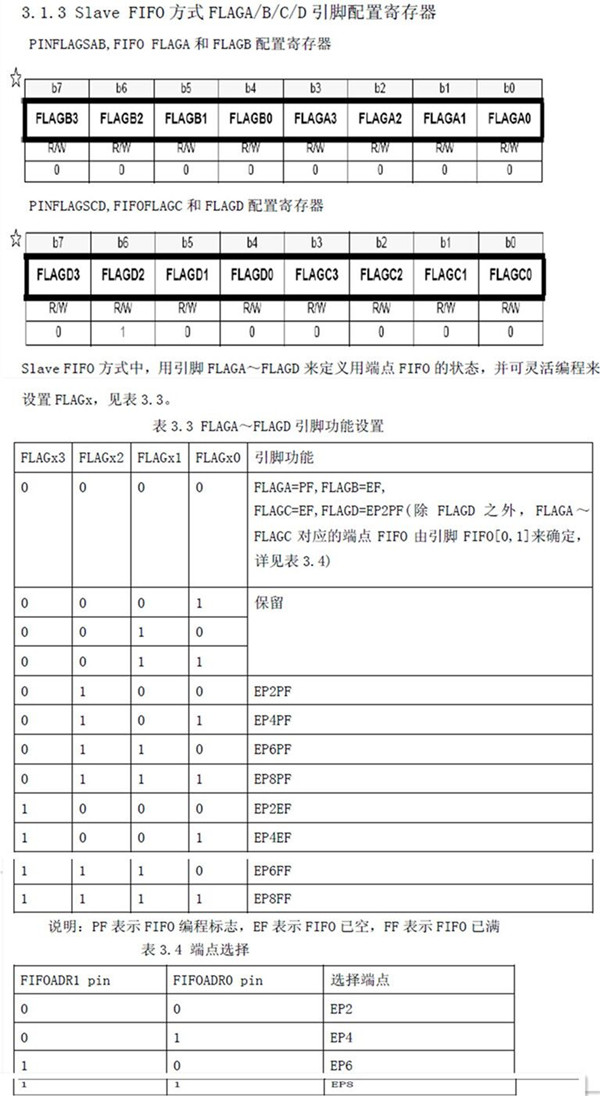

FLAGA、FLAGB、FLAGC、FLAGD功能配置
二、硬件设计
芯片高速模式下最大传输速度60MByte/S ，全速模式下最大传输速度12MByte/S方式。所以电路布局时要考虑一下因素对信号的影响
2.1、振荡器、晶振
在电路设计阶段踩过的坑，根据官方手册建议，振荡器要满足一下要求：
- 频率24MHZ
- 并联谐振电容
- 基本模式
- 驱动电平为500uw
- 12pf（容差5%）的负载电容
- 精度 +/-50PPM
- 晶振不宜与芯片距离较大，尽可能缩短晶振到芯片的走线
- 晶振走线原理 应D+ 和D-的走线
2.2、D+ 与D-信号
- 采用差分走线，两根线等长、等宽、间距相等，保持在同一层
- 根据电路板生产厂家，计算走线，控制90欧姆阻抗
- 在电路板上的走线不得过长不得超过75mm
- 尽量保证两根线周围的250mil空间没有铺铜、走线
- 避免使用过孔，如果 使用较小的过孔（25mil焊盘、10mil过孔）

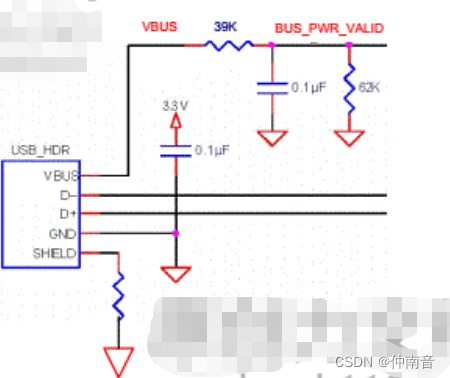

2.3、VBUS、GND、屏蔽信号
电源线尽量走粗
三、使用过程中记录

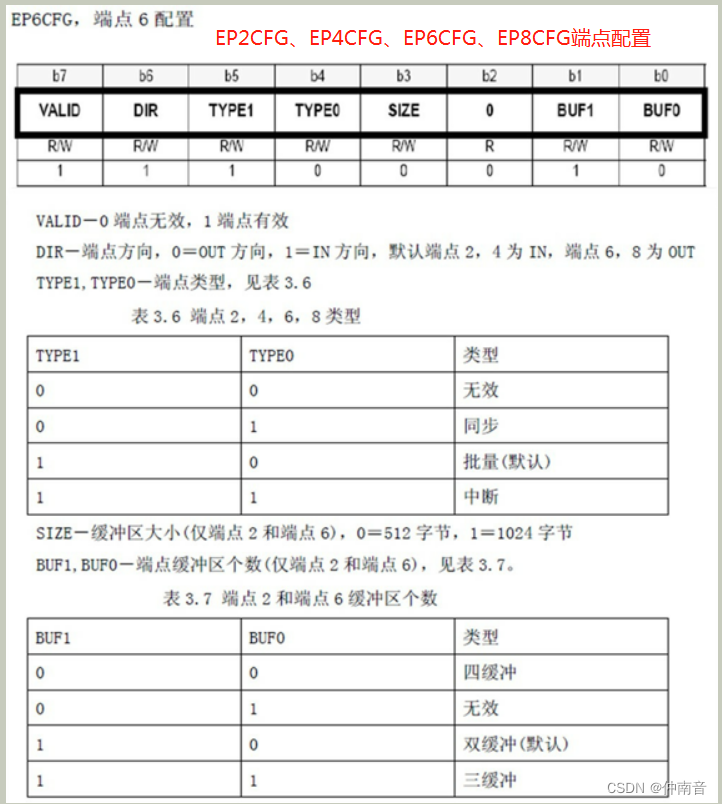

芯片的Slave FIFO模式，可将EP2、EP4、EP6、EP8配置成上图几种存储方式，在通信的数据格式上要考虑512字节的基础存储单位。
