WAVE 文件格式分析

article/2025/10/12 9:06:29

WAVE 文件作为多媒体中使用的声音波形文件格式之一，它是以RIFF（Resource Interchange File Format）格式为标准的。每个WAVE文件的头四个字节便是“RIFF”。WAVE 文件由文件头和数据体两大部分组成。其中文件头又分为 RIFF／WAV 文件标识段和声音数据格式说明段两部分。WAVE文件各部分内容及格式见后文。

常见的声音文件主要有两种，分别对应于单声道（11.025KHz 采样率、8Bit 的采样值）和双声道（44.1KHz 采样率、16Bit 的采样值）。采样率是指：声音信号在“模→数”转换过程中单位时间内采样的次数。采样值是指每一次采样周期
内声音模拟信号的积分值。

对于单声道声音文件，采样数据为八位的短整数（short int 00H-FFH）；而对于双声道立体声声音文件，每次采样数据为一个16位的整数（int），高八位和低八位分别代表左右两个声道。

WAVE 文件数据块包含以脉冲编码调制（PCM）格式表示的样本。WAVE 文件是由样本组织而成的。在单声道 WAVE 文件中，声道0代表左声道，声道1代表右声道。在多声道WAVE文件中，样本是交替出现的。

WAVE 文件除了前面一小段文件头对数据组织进行说明之外，Data 块就是声音的原始采样数据，WAVE 文件虽然可以压缩，但一般都使用不压缩的格式。44.1KHz 采样率、16Bit的分辨率、双声道，所以WAVE可以保存音质要求非常高的声音文件，CD 采用的也是这种格式，声音方面的专家或是音乐发烧友们应该非常熟悉。但这种文件的体积也非常大，以 44.1KHz 16bit 双声道的数据为例，一分钟的声音数据量为：4100*2byte*2channel*60s/1024/1024=10.09M 。所以不合适在网上传送。

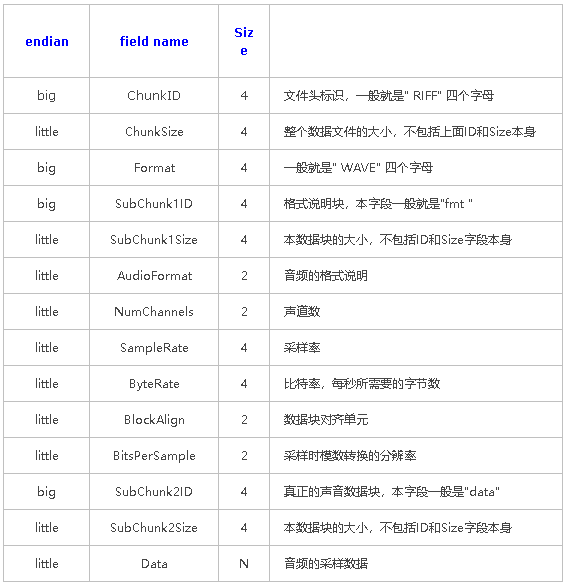

下面我们具体地分析 WAVE 文件的格式:

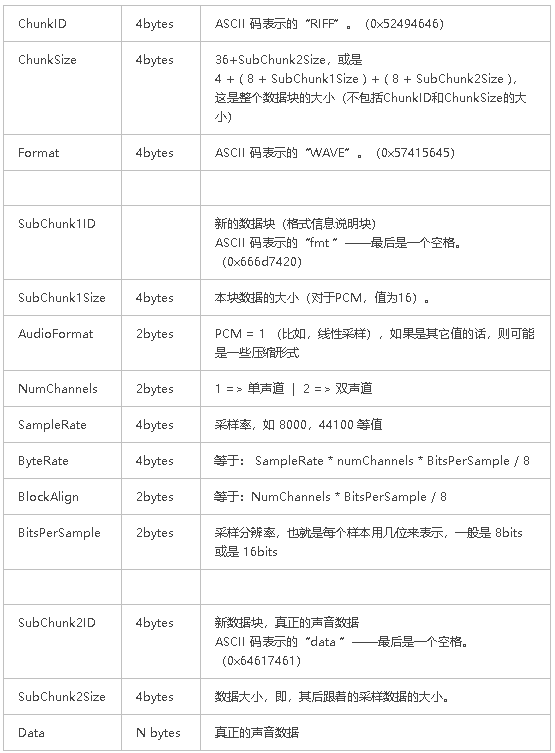

以下是对各个字段的详细解说：

对于Data块，根据声道数和采样率的不同情况:

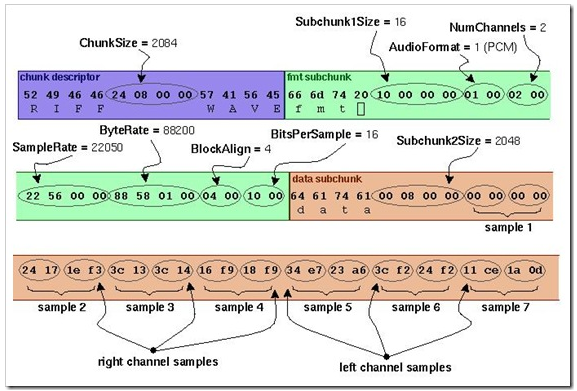

下面我们看一个具体的例子，声音文件如下：

对应的分析如下图所示：

1.PCM Wave格式详解

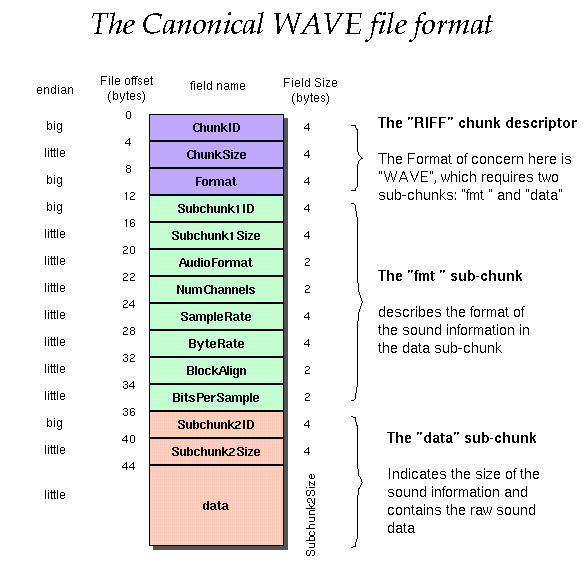

WAVE文件格式是微软RIFF(Resource Interchange File Format,资源交换文件标准)的一种，是针对于多媒体文件存储的一种文件格式和标准。一般而言，RIFF文件由文件头和数据两部分组成，一个WAVE文件由一个“WAVE”数据块组成，这个“WAVE”块又由一个”fmt”子数据块和一个“data”子数据块组成，也称这种格式为“Canonical form”（权威/牧师格式），如下图所示：

“WAVE”格式由两个子数据块构成：“fmt”块和“data”块，其中“fmt”块的详细解释如下： Subchunk1ID: 占4个字节，内容为“fmt ”的ASCII码(0x666d7420)，以大端存储。
Subchunk1Size: 占4个字节，存储该子块的字节数（不含前面的Subchunk1ID和Subchunk1Size这8个字节），以小端方式存储。
AudioFormat：占2个字节，以小端方式存储，存储音频文件的编码格式，例如若为PCM则其存储值为1，若为其他非PCM格式的则有一定的压缩。
NumChannels: 占2个字节，以小端方式存储，通道数，单通道(Mono)值为1，双通道(Stereo)值为2，等等。
SampleRate: 占4个字节，以小端方式存储，采样率，如8k，44.1k等。
ByteRate: 占4个字节，以小端方式存储，每秒存储的bit数，其值=SampleRate * NumChannels * BitsPerSample/8
BlockAlign: 占2个字节，以小端方式存储，块对齐大小，其值=NumChannels * BitsPerSample/8
BitsPerSample: 占2个字节，以小端方式存储，每个采样点的bit数，一般为8,16,32等。
接下来是两个可选的扩展参数：
ExtraParamSize: 占2个字节，表示扩展段的大小。
ExtraParams: 扩展段其他自定义的一些参数的具体内容，大小由前一个字段给定。

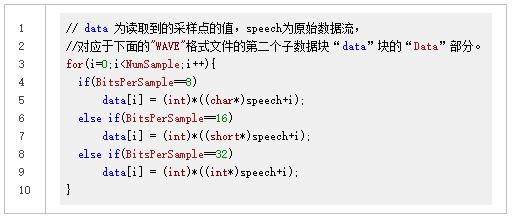

其中，对于每个采样点的bit数，不同的bit数读取数据的方式不同：

“WAVE”格式文件的第二个子数据块是“data”，其个字段的详细解释如下：
Subchunk2ID: 占4个字节，内容为“data”的ASCII码(0x64617461)，以大端存储。
Subchunk2Size: 占4个字节，内容为接下来的正式的数据部分的字节数，其值=NumSamples * NumChannels * BitsPerSample/8
Data: 真正的语音数据部分。

一个Wave文件头的实例

设一个wave文件的前72个字节的十六进制内容如下(可以使用Ultra Edit等工具查看wave文件头)：

则其个字段的解析如下图：

使用C语言文件操作库函数实现的Wave文件读取的实例代码：

#include <stdio.h>
#include <stdlib.h>
#include <string.h>// define Wave format structure
typedef struct tWAVEFORMATEX
{short wFormatTag;         /* format type */short nChannels;          /* number of channels (i.e. mono, stereo...) */unsigned int nSamplesPerSec;     /* sample rate */unsigned int nAvgBytesPerSec;    /* for buffer estimation */short nBlockAlign;        /* block size of data */short wBitsPerSample;     /* number of bits per sample of mono data */short cbSize;             /* the count in bytes of the size of *//* extra information (after cbSize) */
} WAVEFORMATEX, *PWAVEFORMATEX;char* wavread(char *fname, WAVEFORMATEX *wf);int main(){char fname[] = "test.wav";char *speech;WAVEFORMATEX wf;speech = wavread(fname, &wf);// afterward processing...return 0;
}// read wave file
char* wavread(char *fname, WAVEFORMATEX *wf){FILE* fp;char str[32];char *speech;unsigned int subchunk1size; // head sizeunsigned int subchunk2size; // speech data size// check format typefp = fopen(fname,"r");if(!fp){fprintf(stderr,"Can not open the wave file: %s.\n",fname);return NULL;}fseek(fp, 8, SEEK_SET);fread(str, sizeof(char), 7, fp);str[7] = '\0';if(strcmp(str,"WAVEfmt")){fprintf(stderr,"The file is not in WAVE format!\n");return NULL;}// read format headerfseek(fp, 16, SEEK_SET);fread((unsigned int*)(&subchunk1size),4,1,fp);fseek(fp, 20, SEEK_SET);fread(wf, subchunk1size, 1, fp);// read wave datafseek(fp, 20+subchunk1size, SEEK_SET);fread(str, 1, 4, fp);str[4] = '\0';if(strcmp(str,"data")){fprintf(stderr,"Locating data start point failed!\n");return NULL;}fseek(fp, 20+subchunk1size+4, SEEK_SET);fread((unsigned int*)(&subchunk2size), 4, 1, fp);speech = (char*)malloc(sizeof(char)*subchunk2size);if(!speech){fprintf(stderr, "Memory alloc failed!\n");return NULL;}fseek(fp, 20+subchunk1size+8, SEEK_SET);fread(speech, 1, subchunk2size, fp);fclose(fp);return speech;
}
