1. 从Faster-RCNN看Anchor
Faster-RCNN相对于Fast-RCNN的一个改进是引入了RPN网络，RPN用于区域推荐，替换了此前的SS算法使得网络在整体上更加的CNN化。那么RPN是怎么进行区域推荐的？
简单来说RPN先列举出数万个矩形框，然后用卷积+softmax将这些矩形框分为前景和背景两类，同时对矩形框的边界进行回归修正，而这些矩形框就是anchor。接下来看看具体怎么做。
- 图片输入到Faster-RCNN中之后首先经过一个vgg网络得到特征图，特征图会被共享给RPN和后面的stage-two，这里我们探讨anchor就不需要关心stage-two。顺便说一下特征图的深度是512d。
- 到达RPN先做一个卷积（不改变尺寸），然后有两条支路，一边深度是2×k（anchor数量，一般是9），也就是说每个anchor有两个分类；另一条是4×k，对anchor的位置做调整：
Anchor到底与网络输出如何对应

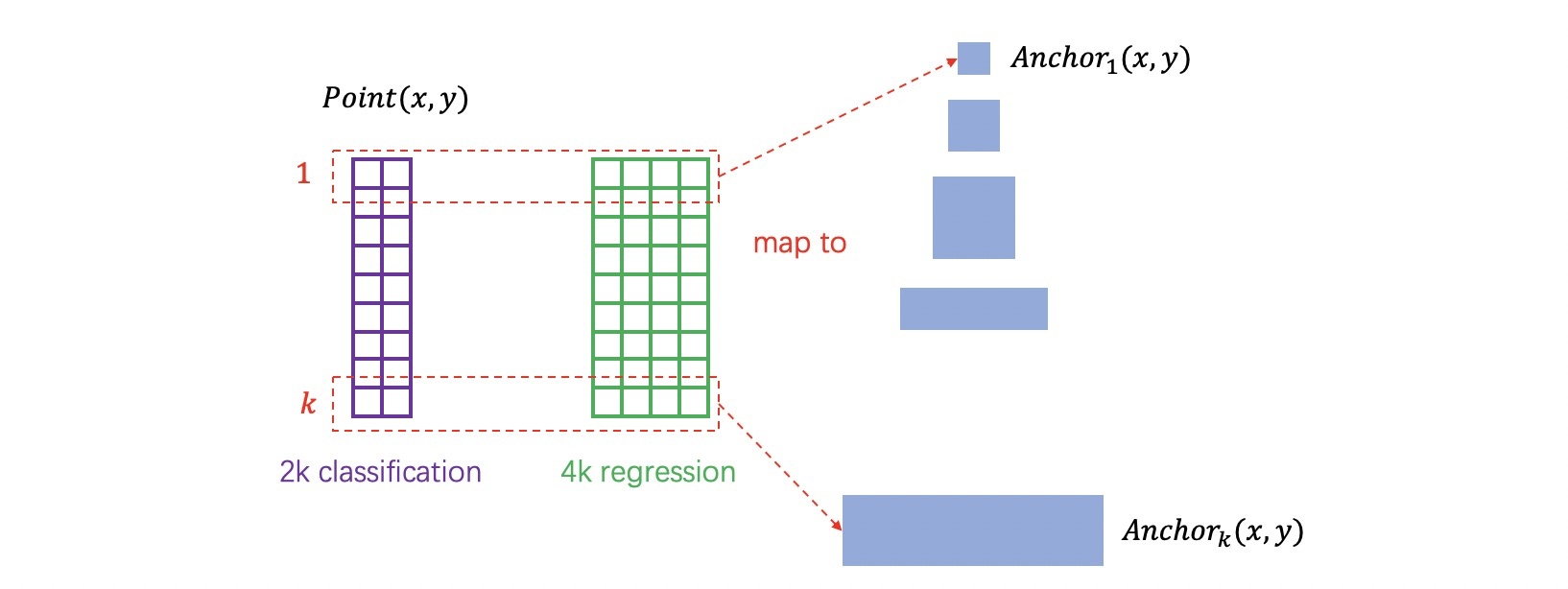

特征图中每个点的k个分类特征与k个回归特征，与k个anchor逐个对应即可，这实际是一种“人为设置的逻辑映射”。当然，也可以不这样设置，但是无论如何都需要保证在训练和测试过程中映射方式必须一致。注意，特征图和后面分类回归的输出矩阵是一样的尺寸，只是channel数量不一样。
此处参考：一文读懂Faster RCNN
从另一个角度理解Anchor
Faster-RCNN把anchor解释为预选框，后面的分类和定位都是基于anchor来做的，其中定位就是对anchor box做一个线性变换。
也可以将anchor box 理解为连接预测框和GT的桥梁。对于每个anchor，有四个代表位置信息的预测值，在yolo v3中这四个值分别是对anchor中心点的偏移量和宽高缩放量。根据anchor坐标和这四个值就可以计算出预测框的位置，然后用预测框和GT做损失计算，这种理解更符合“学习”的思维方式：正向传播、计算损失、反向传播、梯度下降、正向传播。。。
Anchor-free
以yolo-v1为例，最后输出一个7×7的网络，然后每个网格预测2个结果，注意不管这里预测多少个结果，其分类只有一个。换句话说每个网格只会负责一个分类，至于边界框可以有多个。
所以，对于anchor-free而言，在特征图中，每个网格负责预测出一个分类，而anchor-base的网络，在特征图中每个节点存储的是以该节点为中心的数个子图的特征，这些特征分别进行分类。本质上来讲：anchor-free根据网格代表的那块图像的特征计算出了分类，而anchor-base则根据周围预设的子图的特征计算分类，而达到这点的手段就是groundtruth的设置规则。
在anchor-free中，物体落到哪个网格，哪个网格就是正样本，其余都是负样本。anchor-base则计算每个anchor和gt的IoU，超过多少阈值就算正。
历史渊源
anchor-free并不是一个多么新颖的设计，事实上在2015年yolo-v1和dense-net都是anchor-free的。其中dense-net考虑更充分，效果也更好。anchor-free每个点预测的结果有限，一个或两个，所以很容易漏检，对小目标也不友好，因为最后一层的特征图感受野是很大的。反观anchor-base有9个大小形状各异的预选框能够避免这种问题。所以dense加入了上采样的操作，融合各阶段的特征，而不像yolo只有最后一层。这个设计很超前，就是FPN的前身，现在几乎所有网络都会用到FPN。
