Xilinx ZYNQ 7000入门

article/2025/11/8 10:11:08

ZYNQ是Xilinx推出的新一代全可编程片上系统，将处理器的软件可编程性与FPGA的硬件可编程性完美整合。

ZYNQ7020：xc7z020clg400-2 ZYNQ7010：xc7z010clg400-1

组合了一个双核ARM Cortex-A9（PS）处理器和一个传统的FPGA（PL）。

常用的可编程逻辑器件：

CPLD：基于“乘积项”的与或逻辑阵列；FPGA：基于“查找表”（LUT，Look UP Table）的CLB阵列。

FPGA与单片机的区别：对单片机编程并不改变其电路的内部连接结构，只是根据要求实现的功能来编写运行的程序（指令）。

Verilog与C：

Verilog 是硬件描述语言，在编译下载到 FPGA 后会生成电路，所以Verilog 是并行运行的；

C语言是软件编程语言，编译下载到单片机后是存储器中一组指令。而单片机处理软件指令需要取指、译码、执行，是串行执行的。

Verilog 和 C 的区别也是 FPGA 和单片机/CPU 的区别。FPGA 由于全并行处理，处理速度非常快,这是FPGA最大的优势，这一点是单片机/CPU 替代不了的。

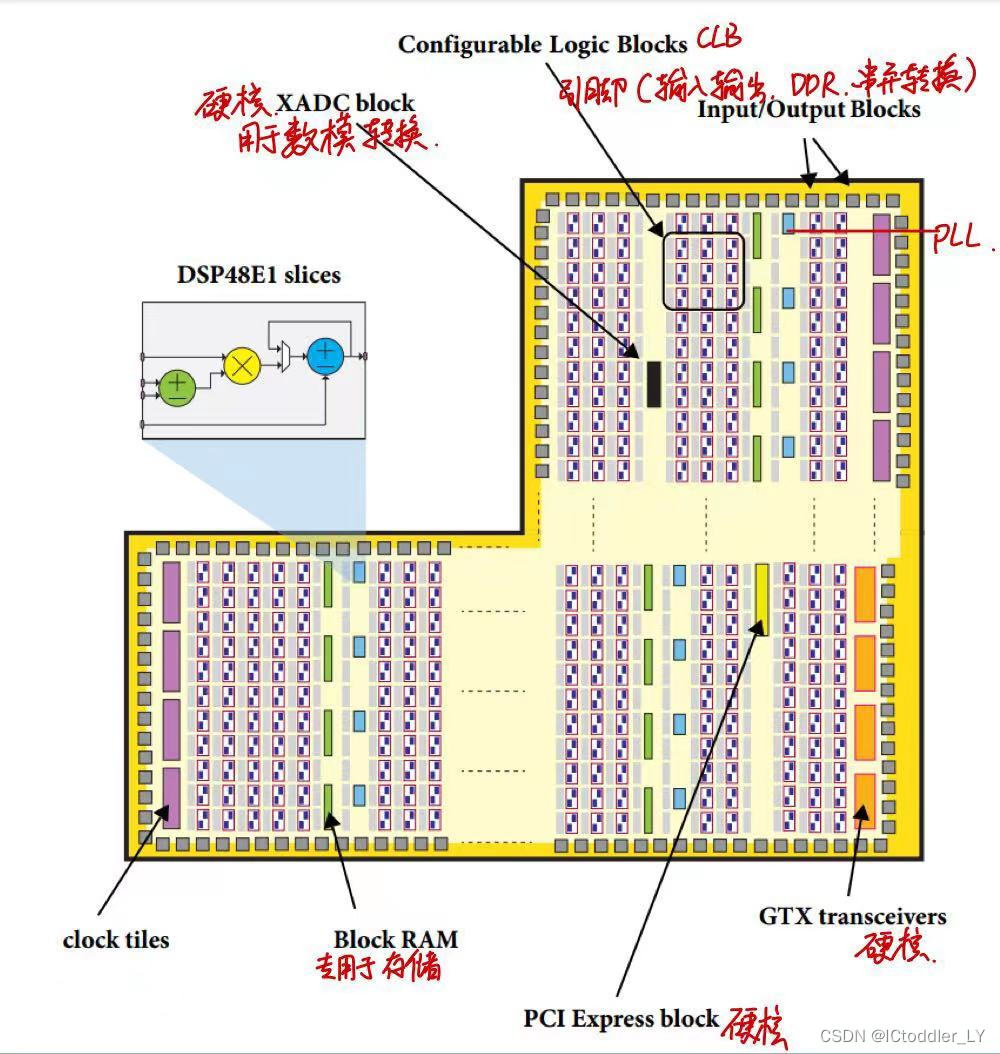

FPGA架构：

硬核：功能专一，有些FPGA才有。

布线资源：用来连接模块。

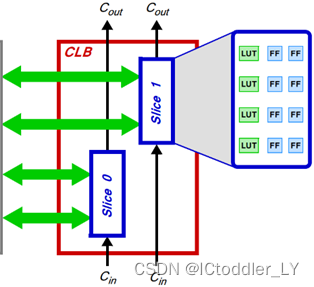

可编程逻辑单元：Xilinx是CLB，ALTERA是LAB。

底层嵌入功能单元：PLL、DSP等。

嵌入式块RAM：block RAM。

Xilinx家三个系列：Artix（最便宜）、Kintex、Virtex（最高端）。

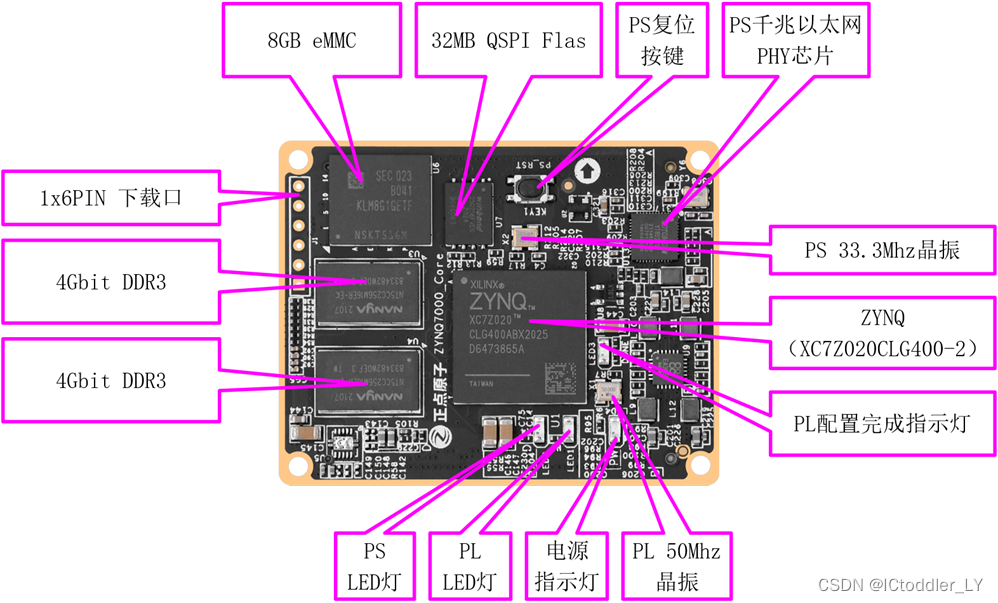

7020核心板：

开发板资源：

vivado开发流程：

Vivado软件的硬件调试

传统的FPGA板子调试用逻辑分析仪，但测试信号需引出，比较繁琐且昂贵。

Vivado工具集成了逻辑分析仪，用于替换外部的逻辑分析仪，添加ILA核和VIO核。

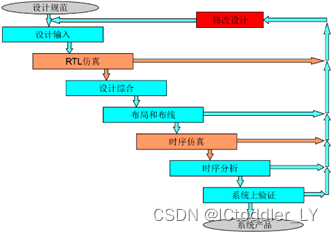

FPGA设计流程：

功能仿真：也称为行为仿真，主要验证电路的功能是否符合设计要求，不考虑电路门延迟与线延迟，验证电路与理想情况是否一致。

时序仿真：也称为布局布线后仿真，是指电路已经映射到特定的工艺环境以后，综合考虑电路的路径延迟与门延迟的影响，验证电路能否在一定时序条件下满足设计构想的过程，能较好地反映芯片的实际工作情况。

testbench：

例程：LED灯

DE代码：

module led_twinkle(input          sys_clk  ,  //系统时钟input          sys_rst_n,  //系统复位，低电平有效output  [1:0]  led         //LED灯
);
//reg define
reg  [25:0]  cnt ;
//用网表探针debug时防止软件对变量做优化。
(*mark_debug ="true"*) reg  [25:0]  cnt ;
//对计数器的值进行判断，以输出LED的状态
//assign led = (cnt < 26'd2500_0000) ? 2'b01 : 2'b10 ;
assign led = (cnt < 26'd5)         ? 2'b01 : 2'b10 ;  //仅用于仿真
//计数器在0~5000_000之间进行计数
always @ (posedge sys_clk or negedge sys_rst_n) beginif(!sys_rst_n)cnt <= 26'd0;
//    else if(cnt < 26'd5000_0000)else if(cnt < 26'd10 - 1)  //仅用于仿真cnt <= cnt + 1'b1;elsecnt <= 26'd0;
end
endmodule

DV代码：

`timescale 1ns / 1ps
module tb_led_twinkle();reg 		sys_clk;reg 		sys_rst_n;wire [1:0] 	led;initial beginsys_clk = 1'b0;sys_rst_n = 1'b0; #200sys_rst_n = 1'b1;end always #10 sys_clk = ~sys_clk;led_twinkle u_led_twinkle(.sys_clk(sys_clk),.sys_rst_n(sys_rst_n),.led(led));
endmodule
